多类型变频器PCB生产

灵活兼容/快周期交付

•

  电源板（功率转换/承载）

  关键性能

  • 载流能力 ≥ 100A
  • 耐压等级 AC 3kV
  • 散热效率 ≥ 1.5W/m·K

  设计特点

  • 局部厚铜设计
  • 2层板，2.0mm厚度，2OZ铜，喷锡工艺
•

  电容板（DC-Link储能滤波）

  关键性能

  • ESR ≤ 10mΩ
  • 抗电流冲击能力强
  • 爬电距离 ≥ 3.5mm

  设计特点

  • 电容区域增厚铜箔
  • 2层板，2.0mm厚度，局部3OZ铜
•

  显示板（人机交互）

  关键性能

  • ESD抗静电 ≥ 8kV
  • 机械强度高
  • 低成本设计

  设计特点

  • 减薄板材 + 接口强化
  • 2层板，1.2mm厚度，1OZ铜，OSP处理
•

  主控板（信号处理/驱动）

  关键性能

  • 符合EMC Class B
  • 强固件兼容性
  • 高PWM信号完整性

  设计特点

  • 2层替代4层结构
  • 1.6mm厚度，1OZ铜，沉锡工艺

应用案例

中低压变频器PCB行业应用案例

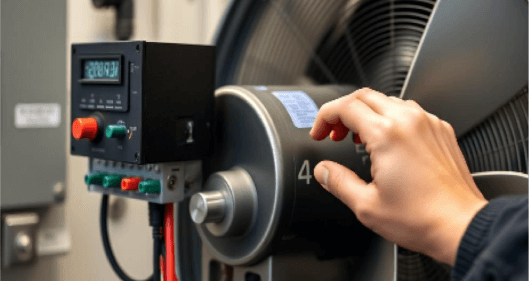

• 风机/水泵变频控制
• 自动扶梯驱动系统
• 空压机专用变频方案
• 纺织机械多轴控制

• 核心需求

  节能控制：变频调速匹配负载，典型节电30%~50%，显著降低运行成本。

  环境耐受力：适应潮湿、多尘工况，整板三防漆防护，确保恶劣环境下稳定运行。

  PCB技术方案

  材料：FR-4 Tg140℃基材，2OZ铜箔，局部铺锡提升电流承载能力。

  散热：独立风道 + 宽齿散热器，支持45℃环境满载运行。

  算法：内置PID与多泵控制宏，实现压力/流量闭环调节。



  行业经典案例

  海利普HLP-G110系列，7kW以上机型配备直流电抗器，谐波抑制良好，最高节能15%。

• 核心需求

  节能与安全：无人低速（15Hz）、有人常速（50Hz）运行；冗余安全回路保障乘梯安全。

  能量回馈：下行势能通过制动电阻或直流母线回收利用。

  PCB技术方案

  控制板集成6路继电器，支持安全回路与慢车信号切换。

  红外传感触发多段速，计时器实现平滑降速控制。



  行业经典案例

  森兰SB80C变频器，再生能量共享节能65%，急停信号直连保障安全响应。

• 核心需求

  压力稳定性：双PID分别调节气压与电流，保障供气连续可靠。

  耐环境性：耐受油污及＞60℃高温环境。

  PCB技术方案

  三防工艺：进口三防漆处理，防油污、防腐蚀。

  模块化设计：集成压力、温度（PT1000）及加载控制接口，便于安装维护。



  行业经典案例

  普传PI500-C系列，独立风道散热，支持蓝牙监控与待机休眠，降低能耗40%。

• 核心需求

  抗干扰能力：多电机协同运行需抑制EMI，杜绝生产干扰。

  结构紧凑性：高密度布线适应狭窄安装空间。

  PCB技术方案

  板材与工艺：4层FR-4板材，可选HASL或ENIG表面处理，线宽/线距0.15mm。

  定制设计：支持纱线张力反馈接口，BGA封装MCU实现多轴电机控制。



  行业经典案例

  浙江某纺织控制器，无铅喷锡、防静电包装，SMT支持0402元件与0.2mm微细QFP封装。
