软硬结合板 稳定可靠

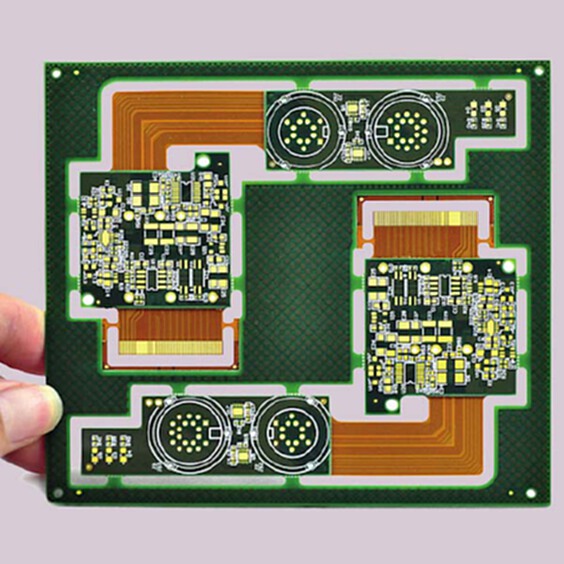

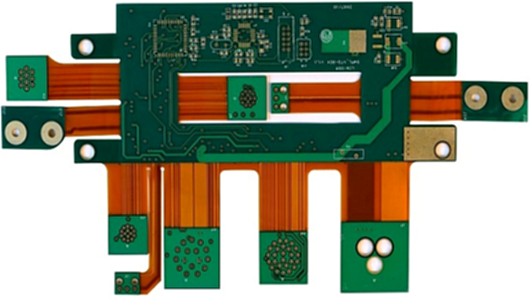

软硬结合板Rigid-Flex Board
板材层数:6层
板材厚度:硬板1.2MM,软板0.1MM
表面处理:沉金2U
最小线宽/距:3MIL/4MIL
2层软硬结合板
板材层数:2层
板材厚度:1.6mm
表面处理:沉金
7层软硬结合板
板材层数:7层
板材厚度:1.10mm
表面处理:沉金
4层汽车软硬结合板PCB(HDI R-FPCB)
板材层数:4层
板材厚度:1.2mm
表面处理:沉金
最小线宽/距:0.1/0.1mm
3层沉金软硬结合板
板材层数:3层
表面处理:沉金
4层阻抗沉金软硬结合板
板材层数:4层
板材厚度:0.55mm
表面处理:沉金
最小线宽/距:3mil
4层2oz软硬结合板
板材层数:4层
板材厚度:0.4-3.0MM
表面处理:沉金
最小线宽/距:4mil
4层软硬结合板
板材层数:4层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:4mil
10层厚铜软硬结合板
板材层数:10层
板材厚度:2.3mm
表面处理:沉金
最小线宽/距:4mil
9层医疗HDI软硬结合板
板材层数:9层
板材厚度:2.0±0.1mm
表面处理:镀金3U
最小线宽/距:0.045mm
10层HDI软硬结合板
板材层数:10层
板材厚度:2.0±0.05mm
表面处理:沉金
最小线宽/距:0.05mm
4层手机摄像头软硬结合板
板材层数:4层
板材厚度:1.6mm
表面处理:化金
最小线宽/距:外层:0.12/0.1mm;内层:0.11/0.1mm
4层软硬结合板
板材层数:4层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:4mil
4层LED背板PCB
板材层数:4层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:4mil/4mil
2层汽车变频器软硬结合板
板材层数:2层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:0.5mm/0.548mm
4层消费类软硬结合板
板材层数:4层
板材厚度:0.55mm
表面处理:沉金
最小线宽/距:3mil
6层RFPC软硬结合板
板材层数:6层
板材厚度:硬板1.0MM,软板0.12MM
表面处理:沉金
最小线宽/距:0.075MM/0.075MM
10层FPCB软硬结合板
板材层数:10层
板材厚度:1.6mm+0.1mm
表面处理:沉金
14层工控软硬结合PCB电路板
板材层数:14层
板材厚度:2.0±0.2mm
表面处理:沉金
最小线宽/距:100/100um
14层工业控制软硬结合板
板材层数:14层
板材厚度:2.0±0.2mm
表面处理:沉金
最小线宽/距:0.076mm
10层安防软硬结合板
板材层数:10层
板材厚度:2.0±0.1mm
表面处理:沉金
最小线宽/距:0.08mm/0.08mm
6层医疗设备软硬结合板
板材层数:6层
板材厚度:2.0±0.05mm
表面处理:沉金
最小线宽/距:0.076mm
6层HDI软硬结合板
板材层数:6层
板材厚度:2.0±0.05mm
表面处理:沉金
最小线宽/距:0.076mm
6层汽车电子软硬结合板
板材层数:6层
板材厚度:1.6mm
表面处理:沉镍金(ENIG)
最小线宽/距:4mil/4mil
4层软硬结合智能家居板
板材层数:4层
板材厚度:1.6mm
表面处理:沉镍金(ENIG)
最小线宽/距:4mil
4层医疗设备软硬结合板
板材层数:4层
板材厚度:1.6mm
表面处理:沉镍金(ENIG)
最小线宽/距:4mil/4mil
六层软硬结合板
板材层数:6层
板材厚度:1.2mm±0.1mm(FPC部分)和T=0.10mm±0.03mm(PCB部分
表面处理:喷锡
最小线宽/距:0.05mm/0.1mm
6层TWS耳机软硬结合板
板材层数:6层
板材厚度:1.0mm
表面处理:沉金
最小线宽/距:3mil
6层软硬结合板
板材层数:6层
板材厚度:1.6±0.15mm
表面处理:沉金
最小线宽/距:0.1mm
四层软硬结合板
板材层数:4层
板材厚度:1.6mm
表面处理:化金
最小线宽/距:6mil/6mil
五层软硬结合板
板材层数:5层
板材厚度:1.2mm
表面处理:化金
最小线宽/距:3mil/3mil
双面指纹锁FPC
板材层数:2层
板材厚度:0.08mm
表面处理:沉金
最小线宽/距:3mil/3mil
10层软硬结合板
板材层数:10层
板材厚度:1.6mm+0.15
表面处理:硬金
最小线宽/距:4mil
16层高端医疗设备软硬结合板
板材层数:16层
板材厚度:2.0±0.05mm
表面处理:沉金
最小线宽/距:0.08mm
8层无人机软硬结合板
板材层数:8层
板材厚度:2.0±0.2mm
表面处理:沉金
最小线宽/距:0.076mm
10层软硬结合板
板材层数:10层
板材厚度:1.0mm
表面处理:化金
最小线宽/距:4mil/4mil
8层软硬结合板
板材层数:8层
板材厚度:1.6mm
表面处理:沉金
3层软硬结合板
板材层数:3层
板材厚度:1.0mm
表面处理:沉金
最小线宽/距:4mil/4mil
4层fpc软硬结合电路板
板材层数:4层
板材厚度:1.6mm
最小线宽/距:0.065mm/0.065mm
6层软硬结合板
板材层数:6层
板材厚度:1.5mm
表面处理:沉金
最小线宽/距:0.075mm/0.075mm
十三层软硬结合高频板
板材层数:13层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:0.065mm
百能云板制程能力
项目 | 百能云板 软硬结合板 能力 |
---|---|
柔性PCB层 | 1-6层 |
软硬结合PCB层 | 2-30层 |
交付时间 | 1天到4周 |
纸板尺寸 | Min. 4mm * 4mm to Max. 457mm * 610mm |
厚度 | 0.05mm to 0.6mm |
材料 | 聚酰亚胺或聚酯、任何Tg的FR4、RA铜或HTE铜及粘合剂 |
弯曲部分的PCB厚度 | 0.01mm to 0.1mm |
PCB组装最小值 | 0.35mm |
HDI PCB堆叠 | 1+N+1, 2+N+2, 3+N+3, 4+N+4 |
纵横比 | 3:01 |
PCB铜厚度 | 1/3oz to 3oz |
线宽度/间距 | 1.6mil/1.6mil |
机械钻孔 | 6mil |
PTH尺寸公差 | PTH: ±2mil, NPTH: ±1mil |
PCB翘曲 | ≤ 0.5% |
PTH位置公差 | ±2mil |
表面光洁度 |
ENIG (immersion gold): Au 1µ to 5µ", Ni 80µ to 200µ" OSP, lead-free HASL, Immersion tin: 0.8µm to 1.2µm Immersion silver: 0.15µm to 0.45µm Hard gold plating: Au 1µ to 50u", Ni 80µ to 200µ" |
软硬结合板优势
可弯曲性:软硬结合板可以弯曲和折叠,适用于需要弯曲的应用场景,例如可穿戴设备、智能家居等。
高密度布线:软硬结合板可以实现高密度布线,可以在有限的空间内实现更多的电路设计,提高电路的性能和功能。
稳定性:软硬结合板的刚性电路板可以提供稳定的支撑,保证电路的稳定性和可靠性。
节省空间:软硬结合板可以将柔性电路板和刚性电路板结合在一起,节省了空间,可以在小型设备中实现更多的功能。
可靠性:软硬结合板的制造工艺比较成熟,可以保证电路的可靠性和稳定性。
安装成本低:软硬结合结构可以大量减少布线和接插件,降低安装成本。
适合折叠结构:软硬结合板可以适应折叠结构,提高产品的便携性和适应性。
在线咨询专业特殊板材制造商
拥有进口高精度生产设备,以高精度的机械、卓越的金属基、超厚铜生产工艺,打造一流生产线,保证加工精度与质量
四大核心优势,放心选择
严格选材,品质无忧
采用A级,杜绝次品,保证产品质量,生产过程严格把关,符合国际IPC标准
先进设备,工艺成熟
全套自动化生产设备,全程实时数据管控,有效保障交期准时,准点交付,满足研发测试需求
专业团队,定制服务
拥有50多人的高端工艺技术团队,多种特殊工艺覆盖,可提供加急服务,按需求选择
贴心服务,交付无忧
全球超10个本地服务办事机构,灵活,高效、优质的产品交付服务,准时交货
