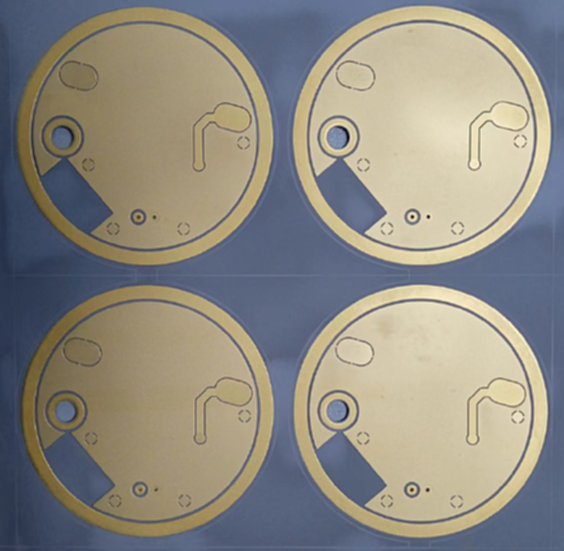

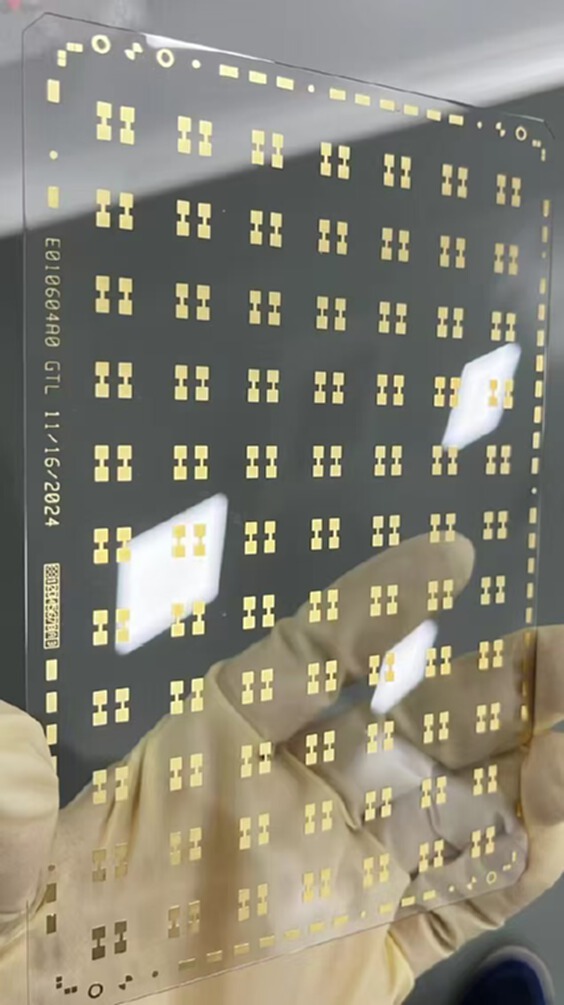

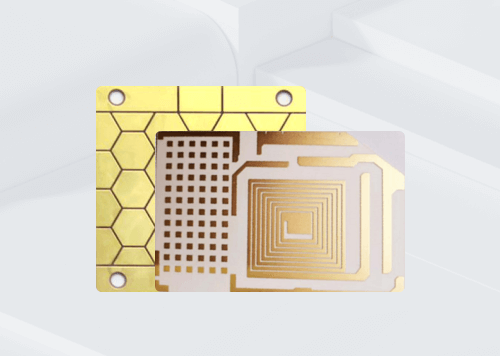

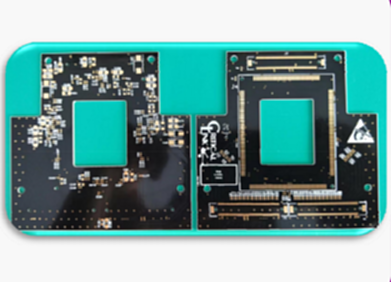

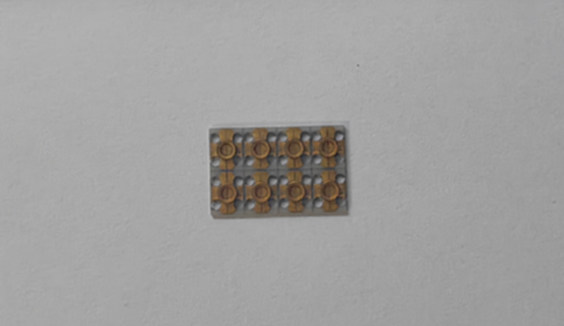

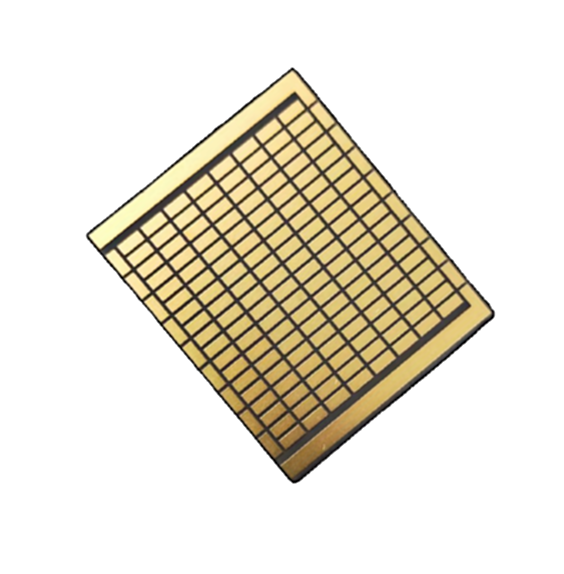

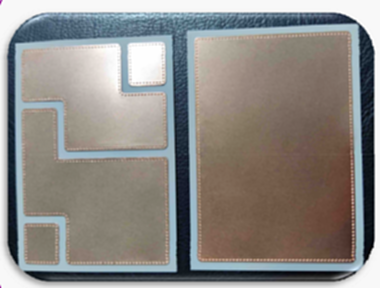

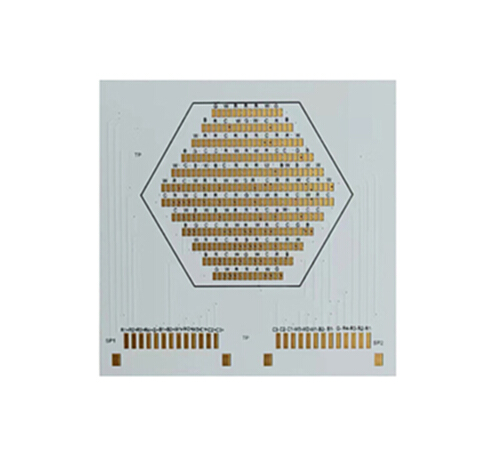

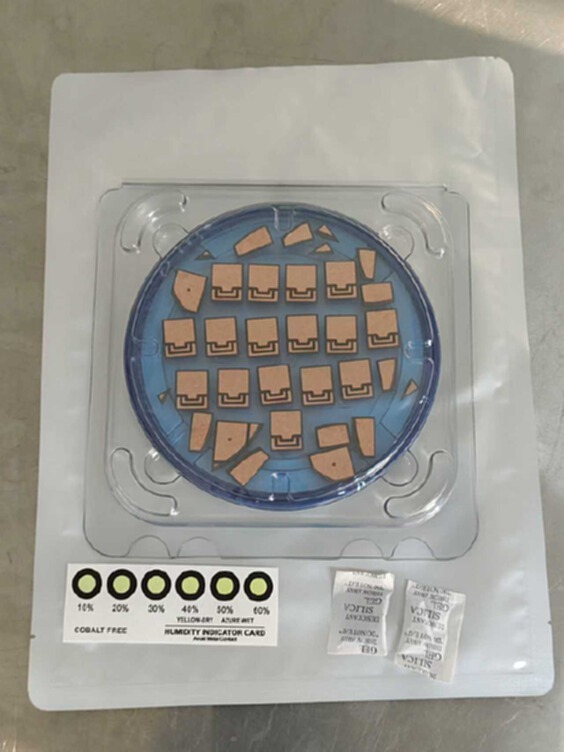

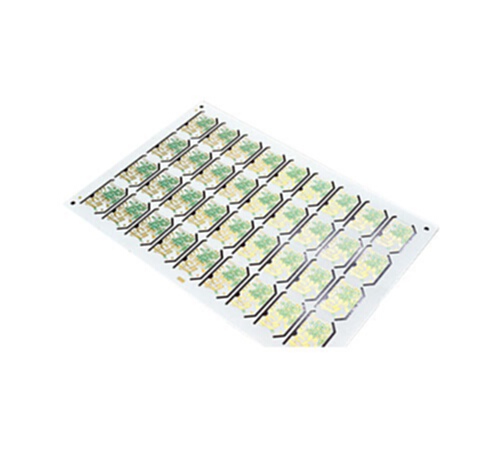

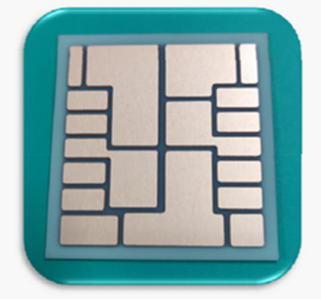

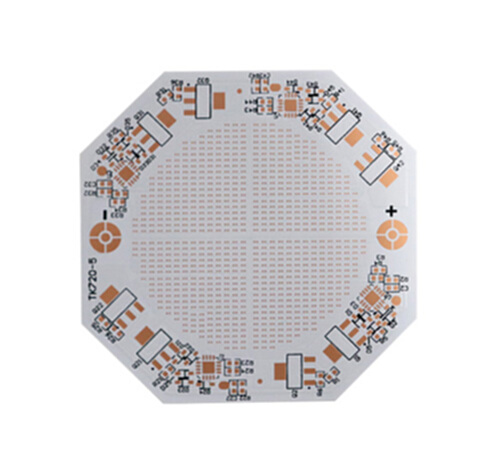

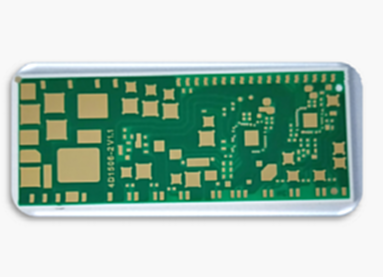

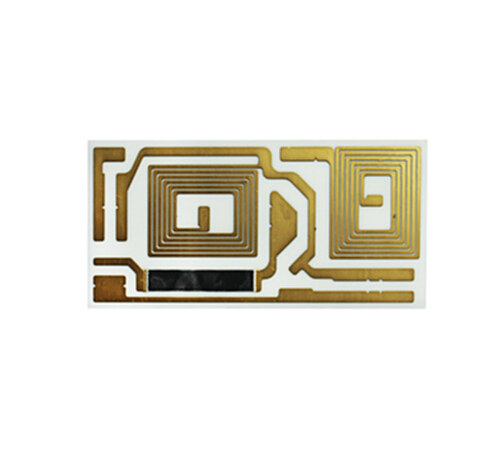

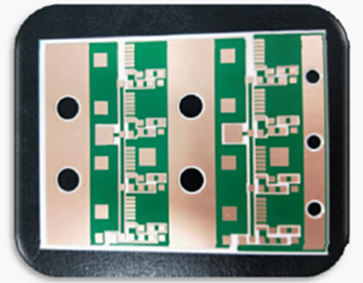

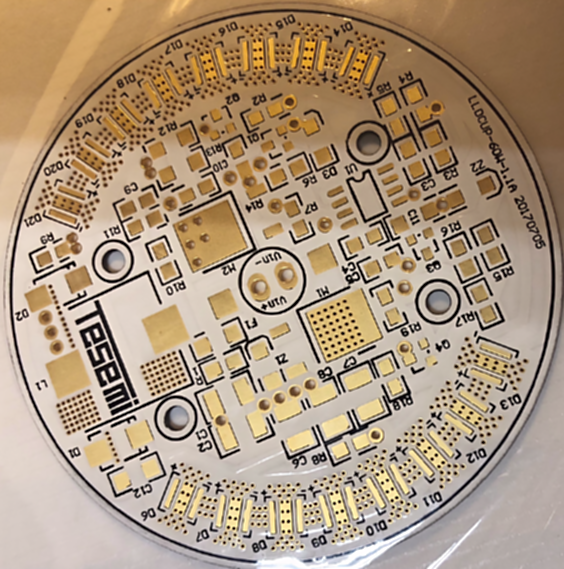

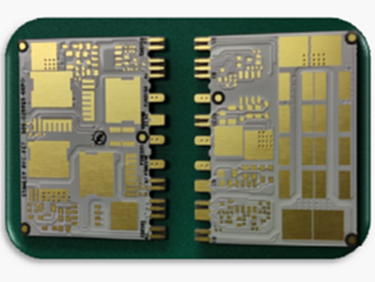

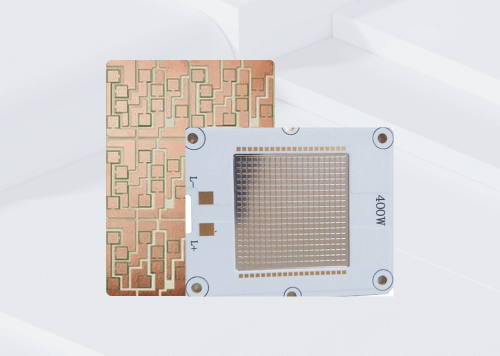

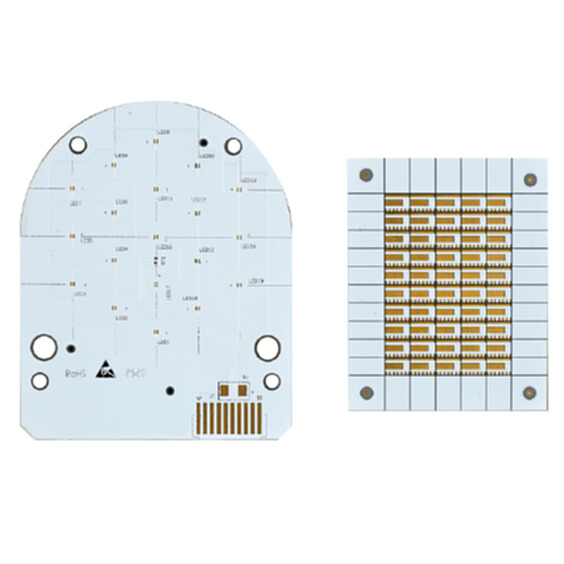

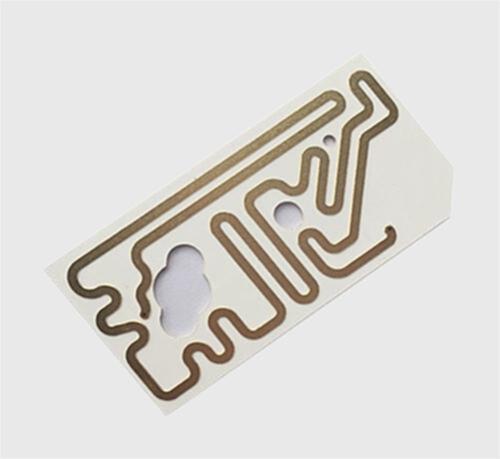

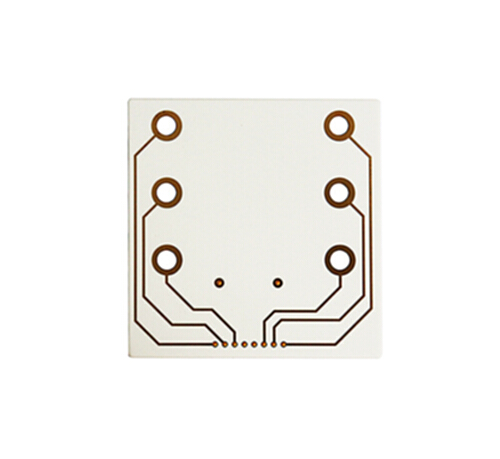

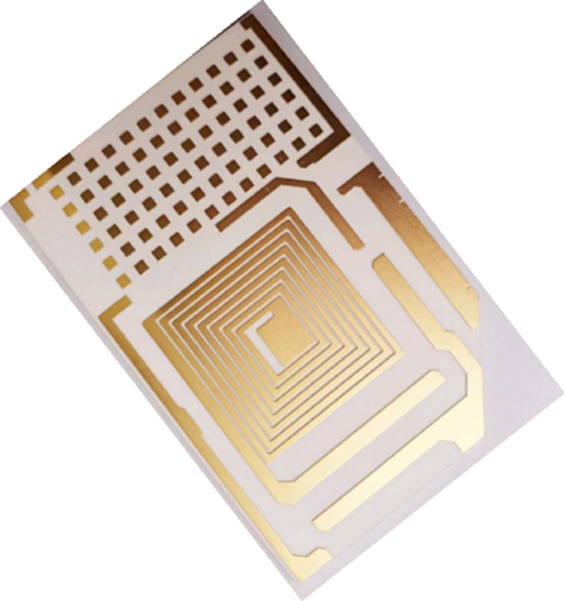

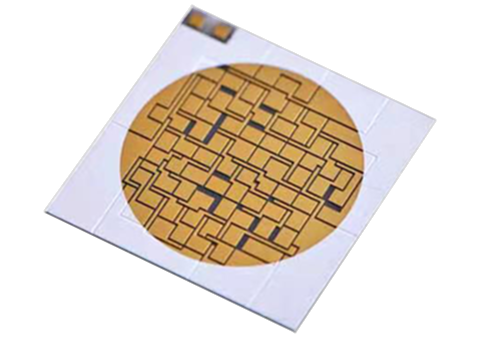

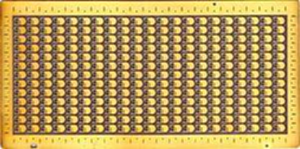

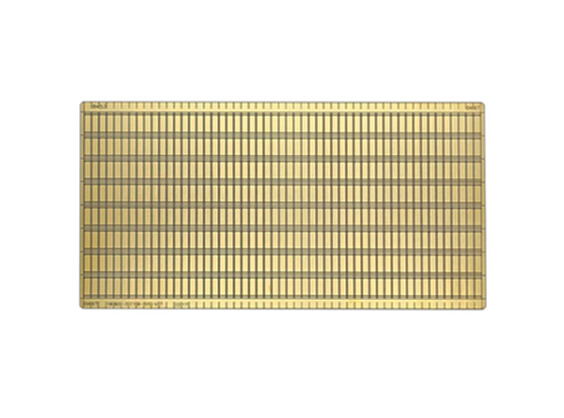

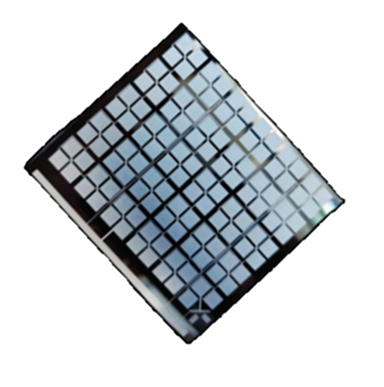

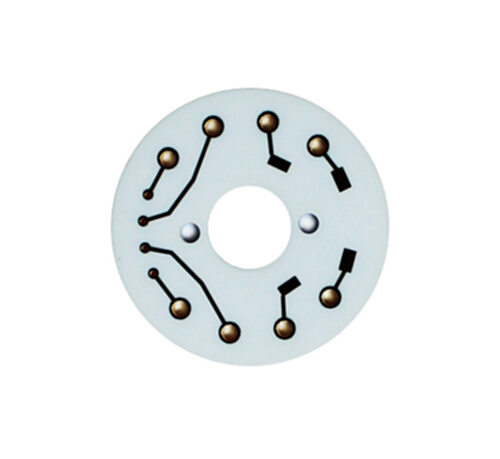

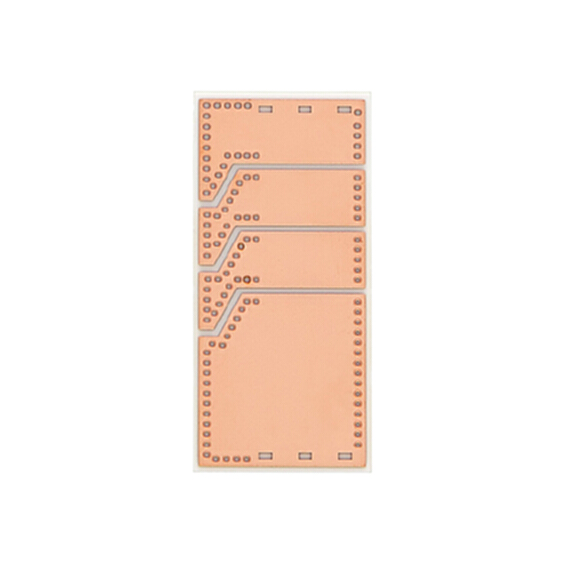

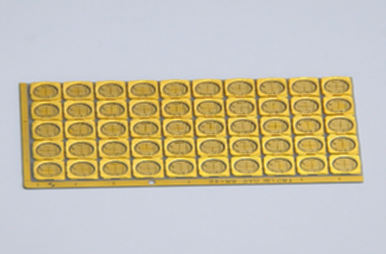

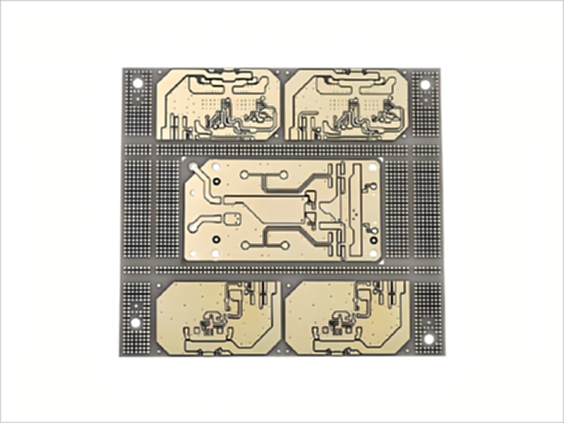

陶瓷基板 坚硬耐热

百能云板制程能力

PCB层

1层、2层、4层

交付时间

1天到4周

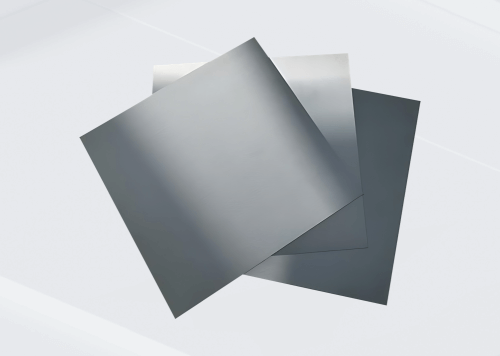

陶瓷基板

AlN (aluminum nitride), Al₂O₃ (alumina), SiC, BeO, Si₃N₄
(silicon nitride), and ceramic hybrid materials

最大PCB尺寸

138mm * 190mm

成品板厚度

0.25mm, 0.38mm, 0.5mm, 0.76mm, 0.8mm, 1mm, 1.5mm,
2mm

尺寸公差

≤±50μm

迹线宽度/间距

5-10μm: 0.05mm/0.05mm、HOZ: 0.075mm/0.075mm、1OZ:
0.1mm/0.1mm、2OZ: 0.127mm/0.127mm、3OZ: 0.3mm/
0.3mm、6OZ: 0.5mm/0.5mm、9OZ: 0.6mm/0.6mm

铜厚度

2μm to 105μm (DPC)
150μm to 300μm (DBC)

可焊性

>95% (IPC-TM-650 2.4.14)

表面抛光

OSP,浸银,浸金,镍钯金

孔径公差

PTH:±0.075mm
NPTH:±0.05mm

最小激光钻孔直径

75μm

陶瓷基板优势

导热和绝缘性能非常好,陶瓷pcb板采用的陶瓷基片做的, 陶瓷基片本身具有非常好的绝缘性能和导热性能,导热系数25~230w,绝缘性能非常好 。

介电常数非常低,介质损耗小,具有非常好的高频性能,介电损耗小 ,高频性能好, 在高频通讯领域被广泛应用 。

陶瓷pcb板耐高温、耐腐蚀、环保 、能在非常复杂环境下,长期高频率的工作 ,使用寿命长 。

在线咨询

专业特殊板材制造商

拥有进口高精度生产设备,以高精度的机械、卓越的金属基、超厚铜生产工艺,打造一流生产线,保证加工精度与质量

四大核心优势,放心选择

陶瓷基板 应用领域

  • 半导体制冷片

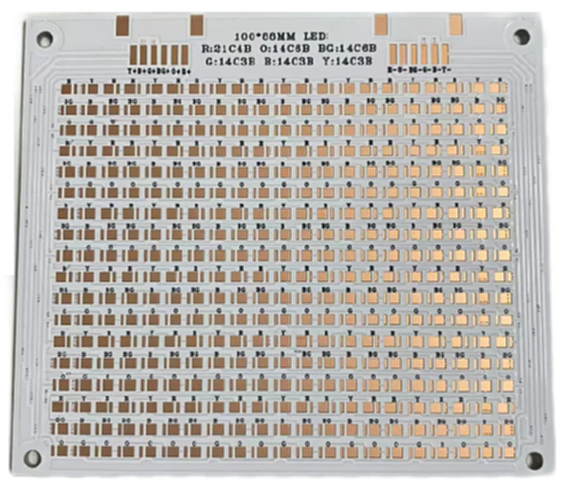

  • 高功率LED
  • 高频开关电源
  • 固态继电器
  • 太阳能电池板
  • 雷达系统
  • 压力传感器
