HDI PCB 品质优选
6层 HDI PCB,FR4(TG175),1oz Cu,沉金(2u")
板材层数:6层
板材厚度:1.60mm
表面处理:沉金(2u")
6层HDI WiFi模塊PCB
板材层数:6层
板材厚度:0.8mm
表面处理:沉金+OSP
最小线宽/距:3mil/3mil
八层阻抗HDI PCB板
板材层数:8层
板材厚度:1.6mm
表面处理:镀厚金+沉镍金
12层5阶HDI线路板
板材层数:12层
板材厚度:1.8±0.18mm
表面处理:沉金
最小线宽/距:127/127um
2阶HDI测试PCB板
板材层数:10层
板材厚度:1.3±0.13mm
表面处理:沉镍钯金
最小线宽/距:65/65um
4层1阶盲埋孔板
板材层数:4层
板材厚度:1.6+/-0.16mm
表面处理:沉金
最小线宽/距:0.088mm/0.089mm
10层HDI PCB板
板材层数:10层
板材厚度:1.0mm
表面处理:沉金
最小线宽/距:3mil/3mil
8层HDI PCB板
板材层数:8层
板材厚度:1.0mm
表面处理:沉金
最小线宽/距:3mil/3mil
6层HDI PCB板
板材层数:6层
板材厚度:1.2 mm
表面处理:沉金
最小线宽/距:3mil/3mil
3阶埋盲孔板
板材层数:8层
板材厚度:2.0mm
表面处理:沉金
最小线宽/距:5mil
8层1阶HDI电路板
板材层数:8层
板材厚度:2.0±0.3mm
表面处理:沉金
最小线宽/距:0.076mm/0.076mm
6层沉金HDI PCB板
板材层数:6层
板材厚度:1+/-0.1mm
表面处理:沉金
最小线宽/距:沉金
6层一阶HDI板
板材层数:6层
板材厚度:1.6mm
表面处理:化金
最小线宽/距:0.1mm/0.1mm
3层沉镍钯金盲孔板
板材层数:3层
板材厚度:4.8mm
表面处理:沉镍钯金ENEPIG
最小线宽/距:2.7/2.7mil
2层天蓝HDI PCB
板材层数:2层
板材厚度:1.60mm
表面处理:沉金
最小线宽/距:8mil/8mil
6层盲埋孔线路板
板材层数:6层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:4/4mil
10层HDI软硬结合板
板材层数:10层
板材厚度:1.2mm
表面处理:沉金
4层HDI软硬结合板
板材层数:4层
板材厚度:0.8mm
表面处理:沉金
最小线宽/距:3mil/3mil

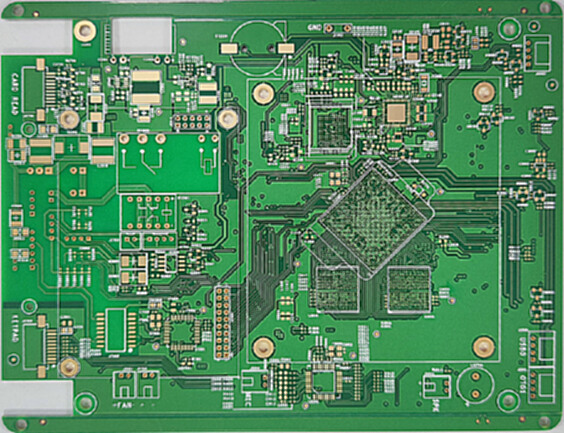

8层二阶HDI(2+4+2)PCB板
板材层数:8层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:3/3mil
16层盲埋孔HDI PCB板
板材层数:16层
板材厚度:2.0±0.05mm
表面处理:沉金
最小线宽/距:0.076mm
8层镀金PCB板
板材层数:8层
板材厚度:2.0±0.3mm
表面处理:沉金
最小线宽/距:0.08mm
6层2阶无人机PCB线路板
板材层数:6层
板材厚度:2.0mm
最小线宽/距:0.1mm/0.1mm
6层HDI盲埋孔控制板PCB
板材层数:6层
板材厚度:1.6mm
表面处理:喷锡
最小线宽/距:0.065mm
8层HDI沉金板
板材层数:8层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:0.065mm
8层HDI盲埋孔PCB线路板
板材层数:8层
板材厚度:2.1mm
表面处理:沉金
10层HDI阻抗控制汽车PCB
板材层数:10层
板材厚度:1.6mm
表面处理:沉金45%

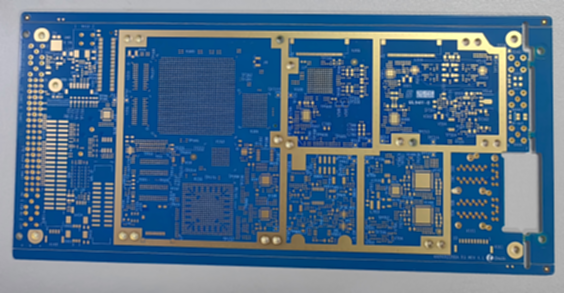

14层2阶汽车通讯HDI板
板材层数:14层
板材厚度:1.6±0.16mm
表面处理:沉金+OSP
最小线宽/距:75/75um

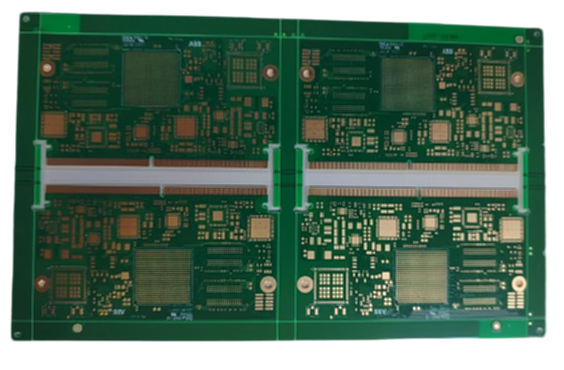

12层3阶HDI通信PCB
板材层数:12层3阶
板材厚度:1.2mm
表面处理:沉金
最小线宽/距:2.5mil/2.5mil
10层1阶HDI通信PCB
板材层数:10层1阶
板材厚度:1.2mm
表面处理:沉金
最小线宽/距:2.5/2.2mil
6层2阶HDI通讯板
板材层数:6层
板材厚度:0.8mm
表面处理:沉金+OSP
6层1阶LED PCB线路板
板材层数:6层
板材厚度:1.6mm
表面处理:沉金
最小线宽/距:0.075mm/0.075mm
8层2阶 HDI板
板材层数:8层
板材厚度:1.0mm
表面处理:沉金+OSP
最小线宽/距:3mil
百能云板制程能力
项目 | 百能云板HDI PCB 能力 |
---|---|
PCB层 | 4-64层 |
高密度层 | 多达20层 |
交付时间 | 1天到4周 |
定高分层 | 1+N+1,2+N+2,3+N+3,4+N+4 |
HDI AVI | 盲通孔、掩埋通孔、交错通孔、堆叠通孔、跳过通孔 |
最小激光钻孔直径 | 0.075mm |
最终PCB厚度 | 0.15mm |
最小走线宽度/间距 | 1.6mil/1.6mil Rigid PCBs: 2.5mil/2.5mil |
最小机械钻直径 | 1+N+1, 2+N+2, 3+N+3, 4+N+4 |
HDI PCB生产能力 | 3000m² |
铜厚度 | 100μm to 125μm |
可焊性 | >95% (IPC-TM-650 2.4.14) |
表面处理 |
选择性表面抛光 OSP HASL: SMD 40µ to 2000µ", GND 30µ to 800µ" ENIG: Au 1µ to 5µ", Ni 80µ to 200µ" 浸锡:0.8µm to 1.2µm 浸银: 0.15µm to 0.45µm 镀硬金:Au 1µ to 50µ", Ni 80µ to 200µ" 可剥离面膜:5mil 碳墨:0.3mil |
HDI PCB优势
高密度:相比传统的PCB板材,HDI板材的布线密度更高,有效地提高了电路设计的复杂性,同时减小了产品的体积
高可靠性:HDI板材具有优秀的耐热性、耐湿性和电气性能,确保了电子设备的长期稳定运行
优良的电性能和热性能:HDI板材具有低介电常数和低热膨胀系数,有效提高了电信号的传输速度,同时保证了电子设备在各种环境下的稳定工作
在线咨询专业特殊板材制造商

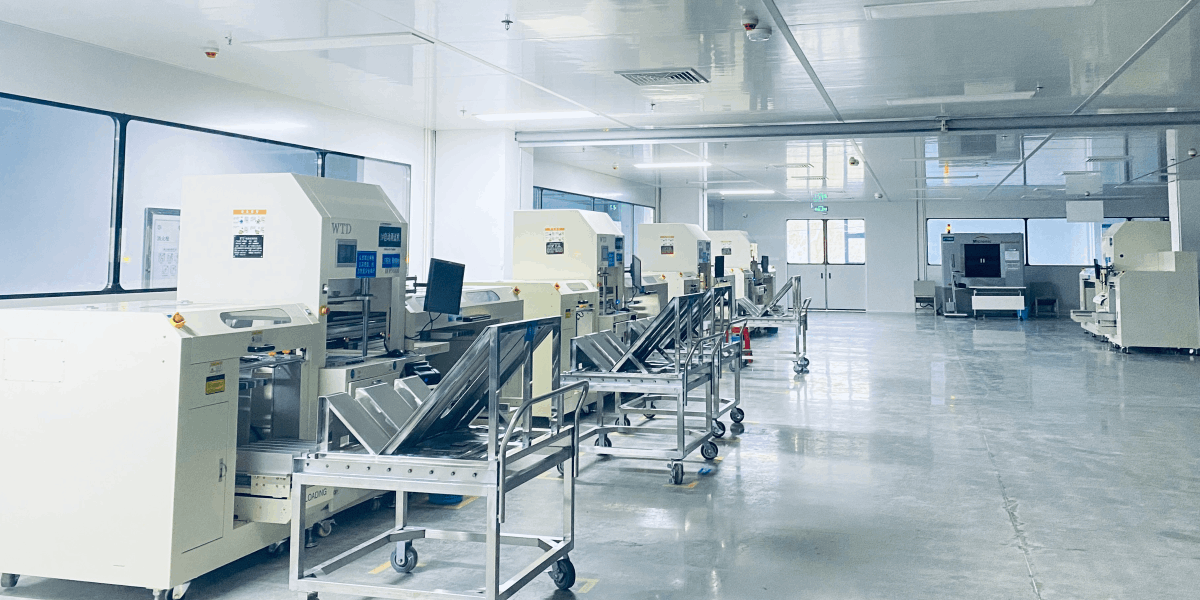

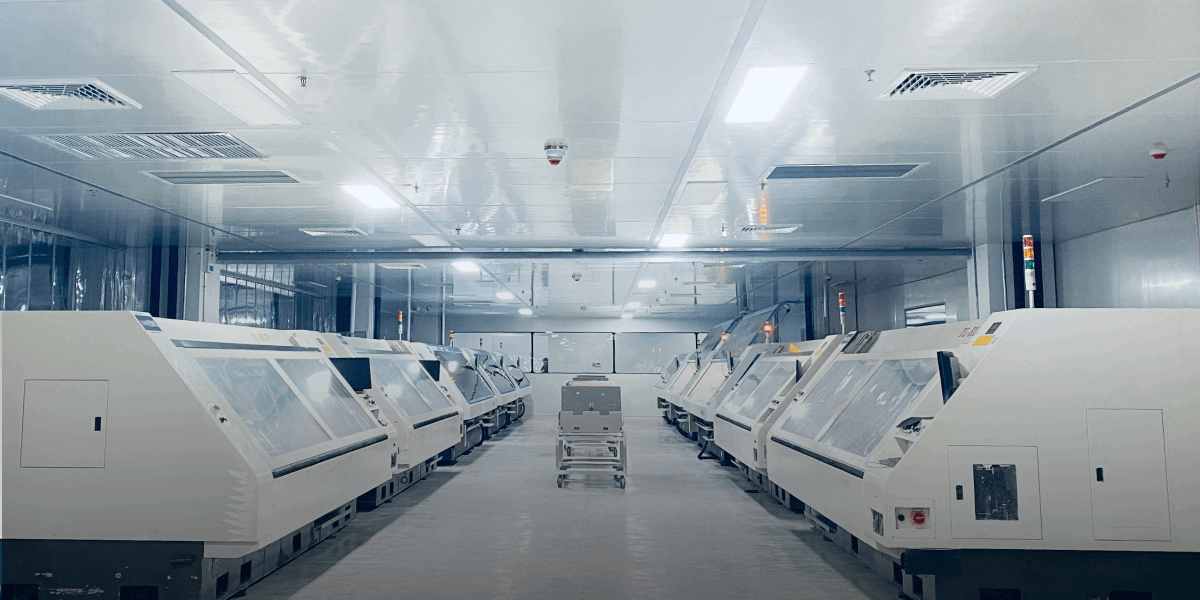

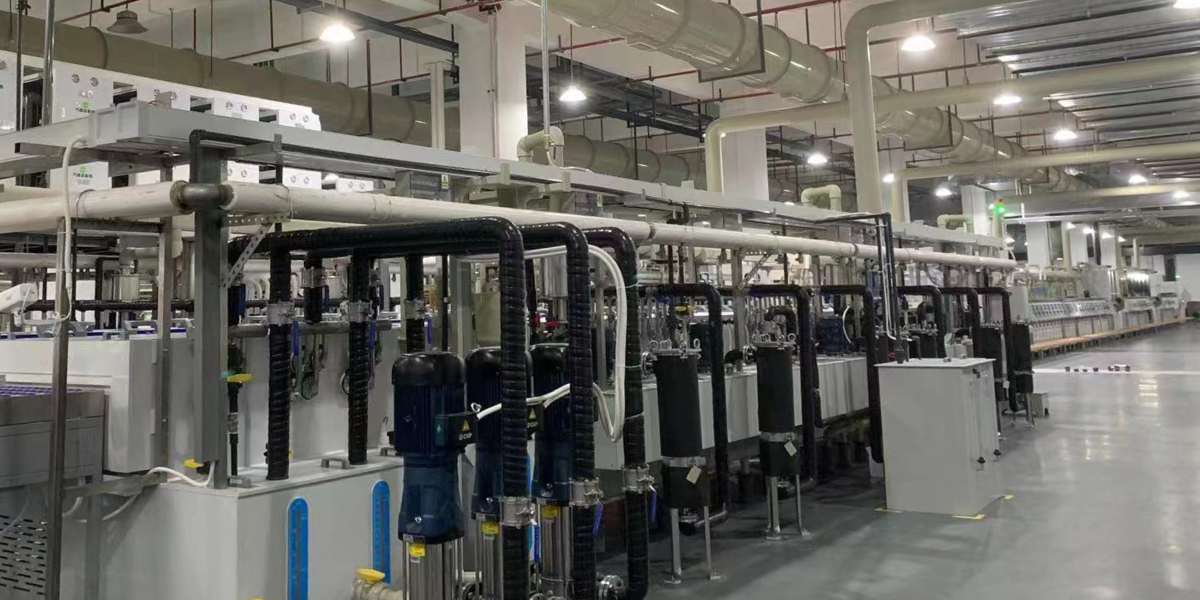

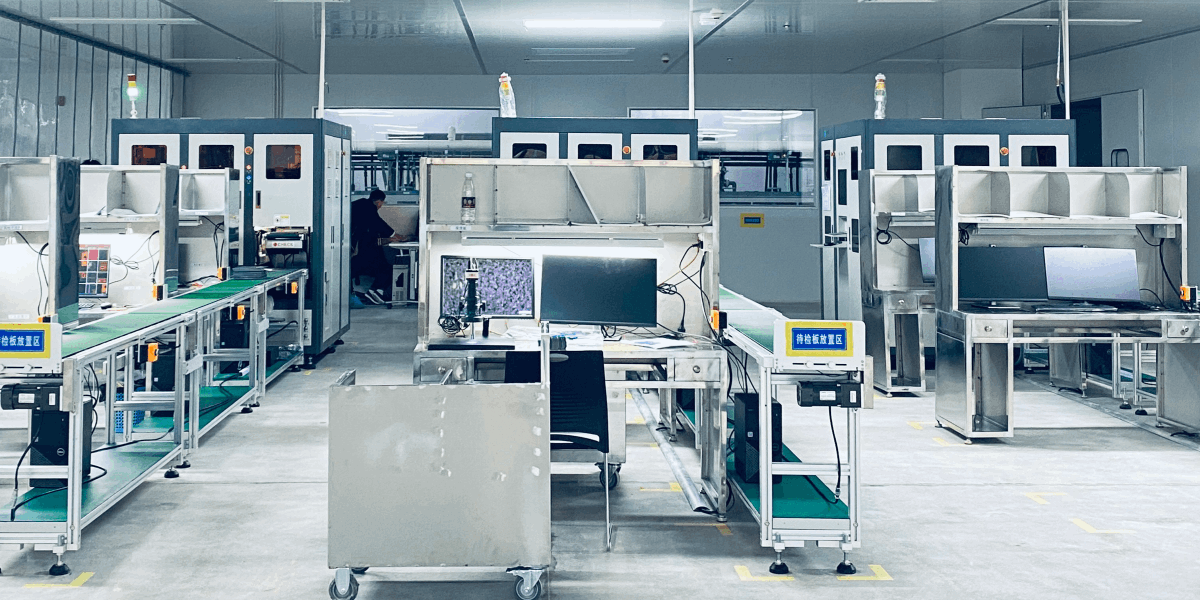

拥有进口高精度生产设备,以高精度的机械、卓越的金属基、超厚铜生产工艺,打造一流生产线,保证加工精度与质量
四大核心优势,放心选择
严格选材,品质无忧
采用A级,杜绝次品,保证产品质量,生产过程严格把关,符合国际IPC标准

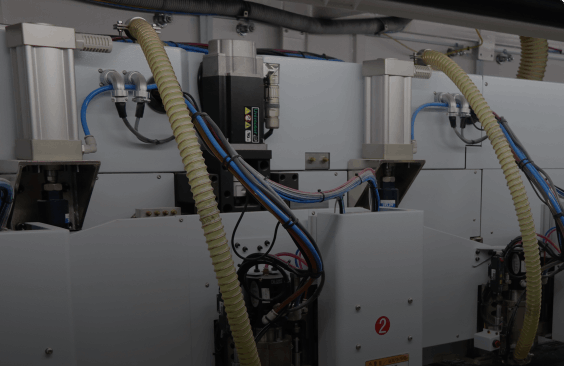

先进设备,工艺成熟
全套自动化生产设备,全程实时数据管控,有效保障交期准时,准点交付,满足研发测试需求
专业团队,定制服务
拥有50多人的高端工艺技术团队,多种特殊工艺覆盖,可提供加急服务,按需求选择
贴心服务,交付无忧
全球超10个本地服务办事机构,灵活,高效、优质的产品交付服务,准时交货
