PCB焊盘设计竟暗藏玄机？这些关键细节你掌握了吗？

2025-02-21 11:08:43

998

在PCB设计中，焊盘是一个非常重要的概念，PCB工程师对它一定不陌生。不过，虽然熟悉，很多工程师对焊盘的知识却是一知半解。

在电子制造领域，焊盘是表面贴装装配的基础构成要素，对于电路板的性能和可靠性起着关键作用。今天，就带大家深入了解焊盘的种类，以及在 PCB 设计过程中，焊盘设计所遵循的标准。

焊盘作为表面贴装装配的基本构成单元，其主要功能是构建电路板的焊盘图案（land pattern），这是一系列针对不同特殊元件类型而专门设计的焊盘组合。这些精心设计的焊盘组合，确保了电子元件能够准确、稳固地焊接在电路板上，保障电子设备的正常运行。

焊盘用于电气连接、器件固定或两者兼备的部分导电图形。

PCB焊盘的种类

一、常见焊盘

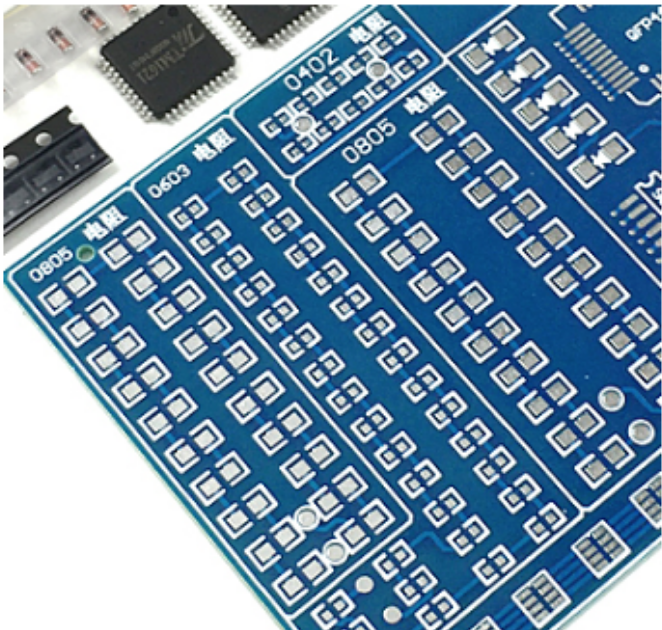

1、方形焊盘——印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时，采用这种焊盘易于实现。

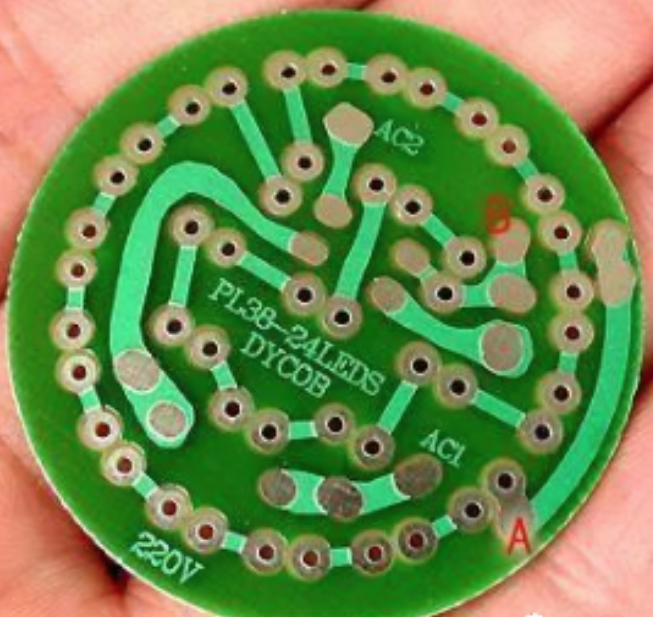

2、圆形焊盘——广泛用于元件规则排列的单、双面印制板中。若板的密度允许，焊盘可大些，焊接时不至于脱落。

3、岛形焊盘——焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。

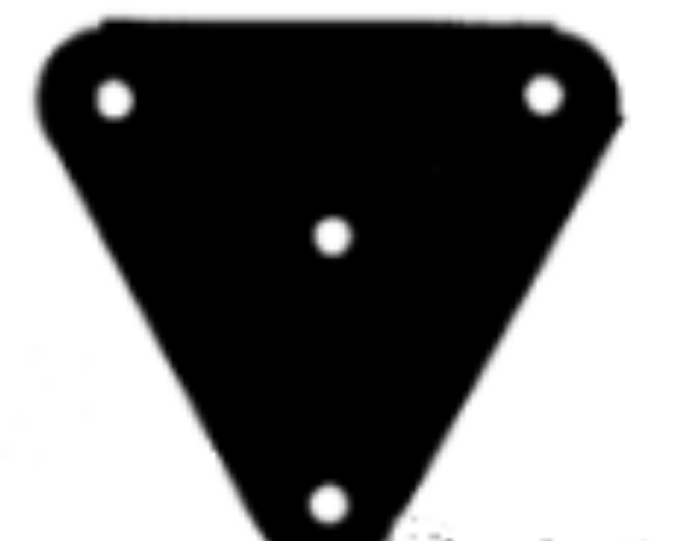

4、多边形焊盘——用于区别外径接近而孔径不同的焊盘，便于加工和装配。

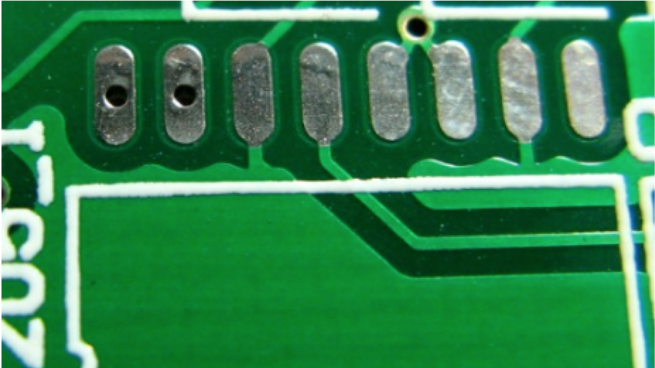

5、椭圆形焊盘——这种焊盘有足够的面积增强抗剥能力，常用于双列直插式器件。

6、开口形焊盘——为了保证在波峰焊后，使手工补焊的焊盘孔不被焊锡封死时常用。

二、特殊焊盘

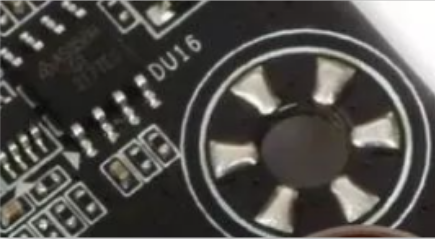

1、梅花焊盘

梅花焊盘通常用在大的过孔接地的位置，这样设计有以下几点原因：

1）固定孔需要金属化和GND相连，如果该固定孔是全金属化的，在回流焊的时候容易将该孔堵住。

2）采用内部的金属螺孔可能由于安装或多次拆装等原因，造成该接地处于不良的状态。而采用梅花孔焊盘，不管应力如何变化，均能保证良好的接地。

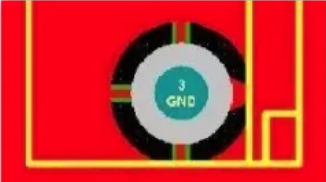

2、十字花焊盘

十字花焊盘又称热焊盘、热风焊盘等。其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或PCB起皮。

1）当你的焊盘是地线时候。十字花可以减少连接地线面积，减慢散热速度，方便焊接。

2）当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮（因为需要更多热量来融化锡膏）。

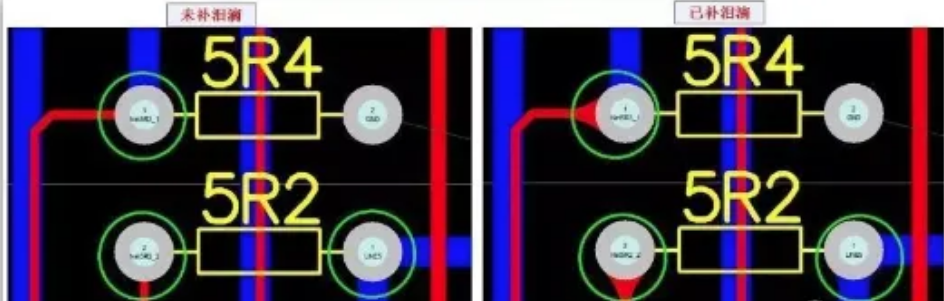

3、泪滴焊盘

当焊盘连接的走线较细时常采用，以防焊盘起皮、走线与焊盘断开。这种焊盘常用在高频电路中。

焊盘的内孔尺寸有着严格的规范要求。一般而言，内孔大小不应小于 0.6mm。这是由于当内孔小于该数值时，在开模冲孔加工过程中会面临诸多困难，难以保证加工精度和质量。

在实际设计中，通常采用以金属引脚直径值加上 0.2mm 的方式来确定焊盘内孔直径。例如，当电阻的金属引脚直径为 0.5mm 时，其对应的焊盘内孔直径就应为 0.7mm 。此外，焊盘直径的大小很大程度上取决于内孔直径，二者之间存在紧密的关联，需要根据具体的电路设计需求和元件规格进行合理匹配。
