线路板工艺之特殊过孔:PCB半塞孔

2023-11-13 08:50:19
1185

PCB线路板半塞孔是一种特殊类型的过孔结构,在PCB线路板上具有部分导电性。它们通常用于连接不同 PCB 或电子组件之间,以实现可靠的电气和机械连接。

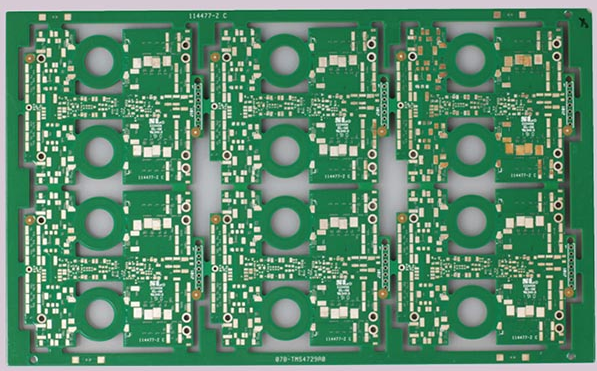

半塞孔的外观类似于圆形过孔,但它们只PCB电路板的边缘或部分区域存在。与常规过孔不同的是,半塞孔的金属化部分延伸到PCB电路板的边缘,并且没有非金属化的环绕区域。

半塞孔的设计常见于需要通过焊接或其他方法将 PCB 连接到其他设备或模块的应用中。例如,当将一个 PCB 嵌入到另一个 PCB 中时,可以使用半塞孔来实现它们之间的连接。


半塞孔通常具有以下优点:

1. 方便焊接:由于半塞孔的导电部分延伸到 PCB 边缘,因此可以直接进行表面贴装焊接或手工焊接,使得连接更加方便。

2. 机械强度:半塞孔的金属化部分提供了良好的机械强度,能够更好地抵抗振动和冲击力。

3. 紧凑设计:半塞孔可以帮助在 PCB 之间或连接器与 PCB 之间实现紧凑的设计,节省空间。4. 可靠性:半塞孔提供了可靠的电气连接,并具有较高的信号传输和导电性能。



总而言之,半塞孔是一种特殊的过孔结构,用于PCB之间或PCB与其他设备之间的连接。它们方便焊接、具有良好的机械强度和可靠的电气连接,适用于许多应用领域。
