陶瓷电路板的电阻阻值评估
陶瓷电路板的电阻阻值评估需根据电阻类型（基板绝缘电阻 / 导体线路电阻 / 集成电阻层） 和应用场景（设计阶段 / 生产检测 / 使用维护） 分类，核心逻辑是 “理论计算 + 实物实测 + 环境修正”
陶瓷电路板的 3 类核心电阻
陶瓷电路板的电阻并非单一类型，需先界定评估目标，避免混淆：
| 电阻类型 | 核心作用 | 评估重点 | 典型量级 |
|---|---|---|---|
| 陶瓷基板自身电阻 | 绝缘隔离（防止击穿漏电） | 体电阻（ρᵥ）、表面绝缘电阻（ρₛ） | 体电阻：10¹²~10¹⁶Ω・cm；表面电阻：10¹⁰~10¹⁴Ω |
| 导体线路电阻（铜 / 银浆 / 金） | 导通电流（减少损耗） | 线路总电阻（含材料电阻 + 接触电阻） | 毫欧级（大功率基板）~ 千欧级（细线路） |
| 集成电阻层（厚膜 / 薄膜） | 实现精准电阻功能（如分压） | 电阻精度、温度稳定性（TCR） | 欧姆级～兆欧级（精度 ±1%~±10%） |
二、分阶段评估方法：从设计到实物的全流程
（一）设计阶段：理论计算（快速估算，指导方案选型）
设计阶段无需实物，通过材料参数和结构尺寸计算，核心是 “查材料特性 + 套公式”。
1. 陶瓷基板自身电阻（绝缘性能评估）
基板电阻分体电阻（体积绝缘电阻） 和表面电阻（表面泄漏电阻） ，均由陶瓷材料固有特性决定，需结合基板尺寸计算：

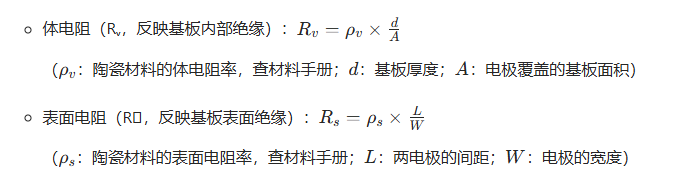

核心公式：
关键参数参考（常见陶瓷材料）
| 陶瓷材料 | 体电阻率 ρᵥ（Ω・cm，25℃） | 表面电阻率 ρₛ（Ω，25℃） | 备注 |
|---|---|---|---|
| 氧化铝（Al₂O₃） | 10¹⁴~10¹⁶ | 10¹²~10¹⁴ | 最常用，性价比高 |
| 氮化铝（AlN） | 10¹³~10¹⁵ | 10¹¹~10¹³ | 导热性好，绝缘略低于 Al₂O₃ |
| 氧化锆（ZrO₂） | 10¹⁵~10¹⁷ | 10¹³~10¹⁵ | 高温稳定性好 |
注意：表面电阻对环境湿度极敏感（高湿度会使 ρₛ下降 1~3 个数量级），设计时需按 “最低使用湿度” 估算。
2. 导体线路电阻（导通损耗评估）

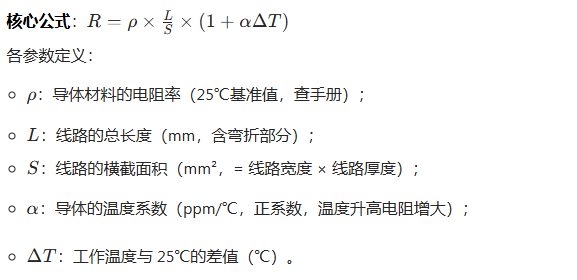

导体线路（铜箔、厚膜银浆、薄膜金层等）的电阻由材料电阻率、线路尺寸决定，公式基于欧姆定律推导：
常见导体材料参数（25℃）
| 导体类型 | 电阻率 ρ（Ω・mm²/m） | 温度系数 α（ppm/℃） | 备注 |
|---|---|---|---|
| 电解铜箔 | 0.0172 | 3930 | 薄膜线路（PCB 式） |
| 厚膜银浆（烧结） | 0.05~0.1 | 1500~2000 | 厚膜陶瓷基板常用 |
| 薄膜金层 | 0.022 | 3400 | 高精度、低接触电阻 |

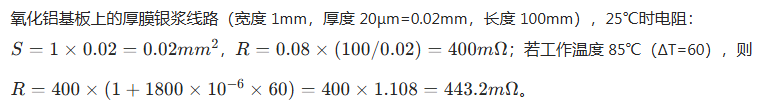

示例计算：
集成电阻层（厚膜 / 薄膜电阻）

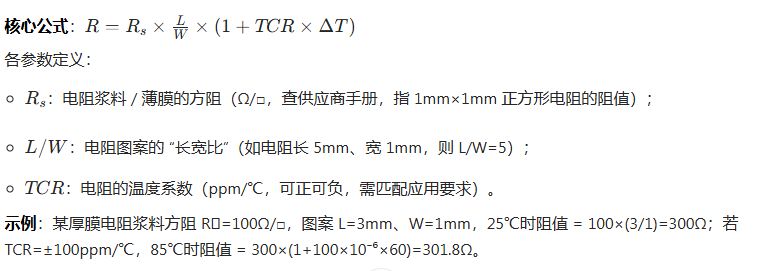

若陶瓷基板集成了电阻功能（如厚膜电阻浆料印刷、薄膜电阻溅射），设计阶段需按 “电阻浆料参数 + 图案尺寸” 估算：
实物阶段：实测验证（精准评估，排除工艺偏差）
设计计算是理论值，实际阻值受工艺（如线路厚度不均、浆料烧结不充分）、环境影响，需通过实测校准，核心是 “选对仪器 + 控制测试条件”。
1. 测试仪器选型（按电阻量级匹配）
| 电阻类型 | 典型阻值范围 | 推荐仪器 | 测试方法 |
|---|---|---|---|
| 陶瓷基板体 / 表面电阻 | 10¹⁰~10¹⁶Ω | 高阻计（兆欧表） | 三电极法（排除边缘效应） |
| 导体线路电阻（低阻） | 毫欧级～欧级 | 微欧计 / 直流低电阻测试仪 | 四端子测量法（消除接触电阻） |
| 集成电阻层（中高阻） | 欧级～兆欧级 | 数字万用表 / 惠斯通电桥 | 两点法（高精度用双桥） |
2. 关键测试细节（避免误差）
导体线路电阻：四端子法必用
普通两点法会将 “探针与线路的接触电阻”（通常几毫欧）计入测量值，导致低阻线路（如大功率基板的铜线路）误差过大。四端子法通过 “电流端 + 电压端” 分离，直接测量线路本身的电压降，误差 < 1%。
基板绝缘电阻：控制温湿度 + 三电极法
测试环境：必须在标准环境（23℃±2℃，50% RH±5%）下进行，否则表面电阻无参考意义；
三电极法：用 “主电极 + 保护电极 + 地电极” 结构，避免基板边缘的泄漏电流干扰，实测值更接近真实体电阻。
集成电阻：温度稳定性测试
除常温阻值外，需测试工作温度范围内的阻值变化（如 - 40℃~125℃），验证 TCR 是否符合要求（如工业级要求 ±200ppm/℃）。
3. 批量生产：统计抽样评估
批量生产时无需逐片测试，按 AQL 抽样标准（如 AQL 0.65）抽检，重点关注：
阻值分布：用直方图分析阻值离散度（如 ±5% 精度的电阻，离散度应 < 3%）；
过程能力：计算 CPK 值（≥1.33 为稳定），确保工艺一致性；
老化测试：抽样进行高温老化（如 150℃/1000h），验证阻值漂移率（通常要求 < 2%）。
（三）使用维护阶段：动态评估（监控老化 / 失效风险）
陶瓷电路板在长期使用中，阻值可能因高温、湿度、振动等因素漂移，需定期评估：
导体线路：若功率损耗增大、基板发热异常，用红外热像仪定位热点，再用微欧计复测线路电阻（漂移超过 20% 可能是线路氧化或断裂）；
基板绝缘：若出现漏电、击穿报警，用高阻计复测体电阻（若下降至 10⁹Ω 以下，需排查湿度侵蚀或基板开裂）；
集成电阻：通过电路功能测试（如分压电压偏差）间接评估阻值漂移，偏差超设计阈值需更换。
