FPC柔性线路板5大关键技术规格管控要求

FPC英文全称Flexible Print Circuit Board，即柔性印刷线路板，简称软板或FPC。作为显示模组与测试夹具/主板之间的导通连接桥梁，FPC在显示模组中发挥着不可替代的关键作用。

凭借可挠曲、重量轻、体积小、传输性能稳定等核心优势，FPC广泛应用于消费类电子、汽车仪器仪表、航海航天、智能家居、通讯设备、工业控制等多个领域，成为各领域中不可或缺的核心部件。尤其在消费类电子领域，FPC各关键技术规格的达成情况，直接决定了TFT-LCD液晶显示模组的正常使用、制程良率、稳定性及信赖性测试效果——这些影响，我们在之前的公众号文章中已有零散提及。

今天，不凡系统就为大家系统梳理FPC柔性印刷线路板中最关键的5大技术规格管控要求，结合实际应用场景拆解管控要点，助力大家后续快速处理各类FPC相关问题，提升工作效率。

01 FPC绑定金手指预缩设计要求

“热胀冷缩”是大家熟知的物理原理：物体内粒子的振动幅度随温度变化，温度升高时粒子振动加剧，物体膨胀；温度降低时粒子振动减弱，物体收缩。而FPC与LCD均属于高精度精密部件，二者的绑定手指与绑定Pad，需通过ACF（各向异性导电胶）在高温、压力、特定时间的共同作用下，实现稳定连接与导通，这一过程对温度变化尤为敏感。

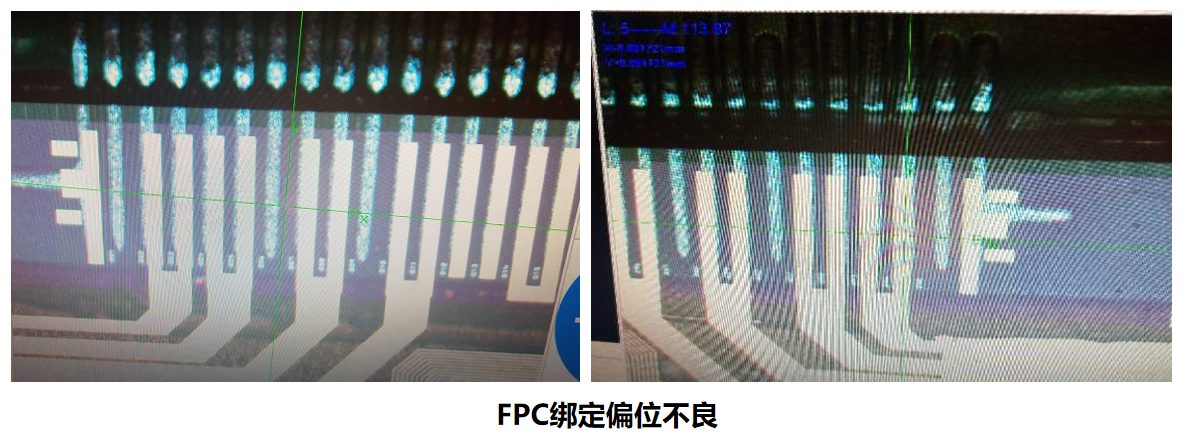

在FOG（玻璃上柔性电路板）绑定过程中，对绑定设备及材料的尺寸精度、公差要求极高。高温压合时，材料不可避免会发生膨胀，进而导致FOG绑定偏位不良；一旦出现偏位，会引发一系列问题：单Pad上有效导电金球数量不足、FPC金手指搭接其他LCD Pad造成短路、FOG拉拔力测试不达标等，最终影响LCD显示模组的正常功能。

基于上述FOG绑定偏位的不良影响，为避免FPC基材膨胀过度导致此类问题，目前行业主流做法是对FPC绑定金手指的总Pitch尺寸进行“预缩设计”——即高温绑定前，FPC绑定金手指的总Pitch尺寸略小，经高温压合膨胀后，可与LCD Pad完美匹配，从源头降低绑定偏位风险。

针对小尺寸FOG绑定结构的FPC金手指预缩设计，给出以下建议：

FPC绑定金手指总Pitch按万分之十（10‰）预缩，即FPC厂商制作时需将总Pitch尺寸缩小10‰；

仅对金手指总Pitch进行预缩，最外侧两个对位Mark需按1:1设计，不做预缩处理；

为保障绑定制程稳定性，降低小比例偏位不良率，建议对FPC绑定金手指总Pitch尺寸管控CPK（过程能力指数），且要求CPK>1.0。

需特别说明的是，上述预缩建议仅适用于小尺寸FOG绑定结构，不同绑定结构（COG、COF、FOB、FOF）及不同尺寸的产品，其绑定材料的总Pitch预缩尺寸存在差异。

02 FPC金、镍层厚度管控要求

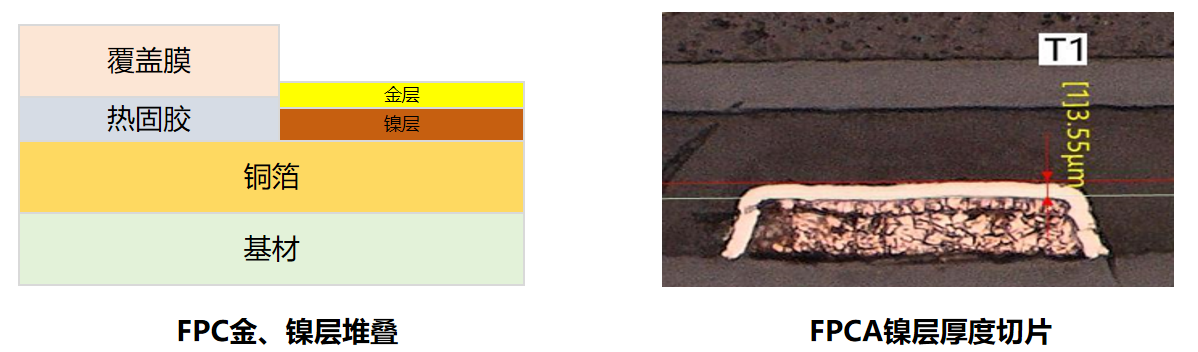

FPC铜层表面通常会附着金层与镍层，二者一般通过沉镍金（当前行业主流工艺）或电镀镍金的方式覆盖，以此显著提升FPC的综合性能。很多读者会疑问：为何铜层表面要先沉镍、再沉金？核心原因有三点，具体如下：

阻挡金铜相互扩散：金与铜极易相互扩散，常温或高温环境下，铜原子会快速穿透薄薄的金层扩散至表面，形成氧化铜，导致FPC表面可焊性骤降、接触电阻增大，进而引发焊接、绑定或导通不良。镍层可作为“扩散阻挡层”，有效隔绝金与铜，避免上述问题；

提升抗氧化与抗腐蚀能力：镍和铜长期暴露在空气中易氧化，而金作为惰性金属，几乎不发生氧化，可有效保持FPC绑定手指或焊盘表面洁净，提升绑定及可焊接性能，同时降低FPC被氧化、腐蚀的风险；

增强机械强度：纯铜、纯金材质较软，FPC反复插接、与连接器触点接触时易磨损，而镍层硬度高于铜、耐磨性更好，可有效保护下方铜层。

结合上述金、镍层的三大核心作用可知，其厚度直接影响FPC的抗腐蚀、抗氧化能力，尤其关联FPC的抗盐雾测试表现——不同盐雾测试标准，对应不同的金、镍层厚度要求。需注意的是，金、镍层厚度与FPC成本呈正相关，厚度越厚，成本越高，实际生产中需结合产品使用场景与需求，平衡厚度管控与成本控制。

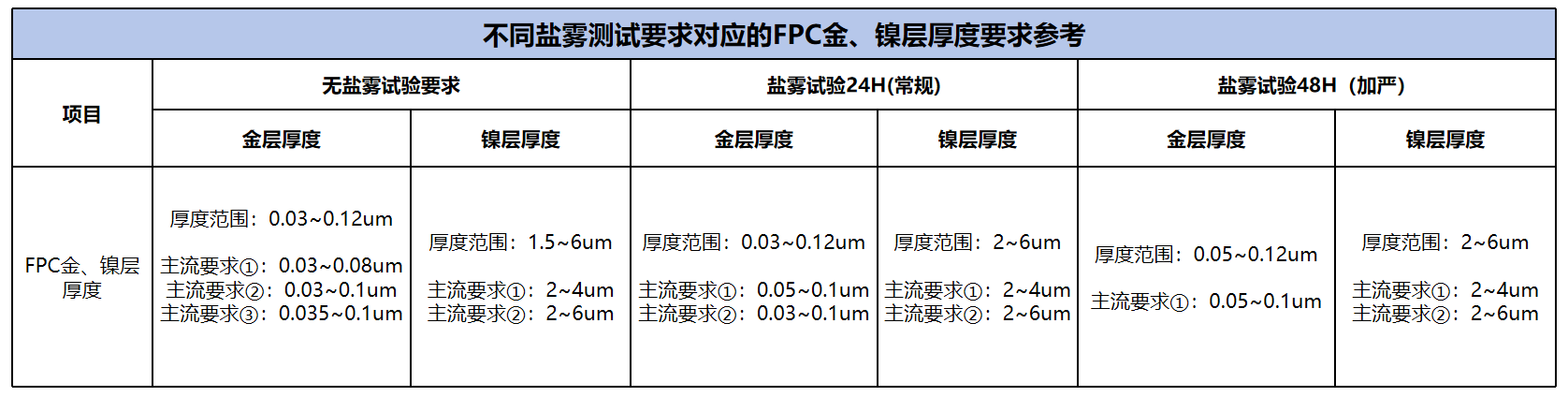

不同盐雾要求对应FPC金、镍层厚度要求参考图示

03 FPC绑定金手指宽度、厚度管控要求

FPC绑定金手指的宽度与厚度，同样是决定FOG绑定效果是否达标的关键技术规格，二者直接影响绑定稳定性与导通性能，结合行业实操经验，具体管控要求如下：

① 宽度管控

FPC绑定金手指的宽度，直接决定了FPC绑定Pad与LCD绑定Pad的有效接触面积，而接触面积又会进一步影响单Pad上的有效导电金球数量，最终影响绑定导通效果。若金手指实际有效宽度偏窄，为满足有效导电金球数量要求，需选用更高金球粒子密度的ACF，这会直接增加FOG ACF的选型成本。

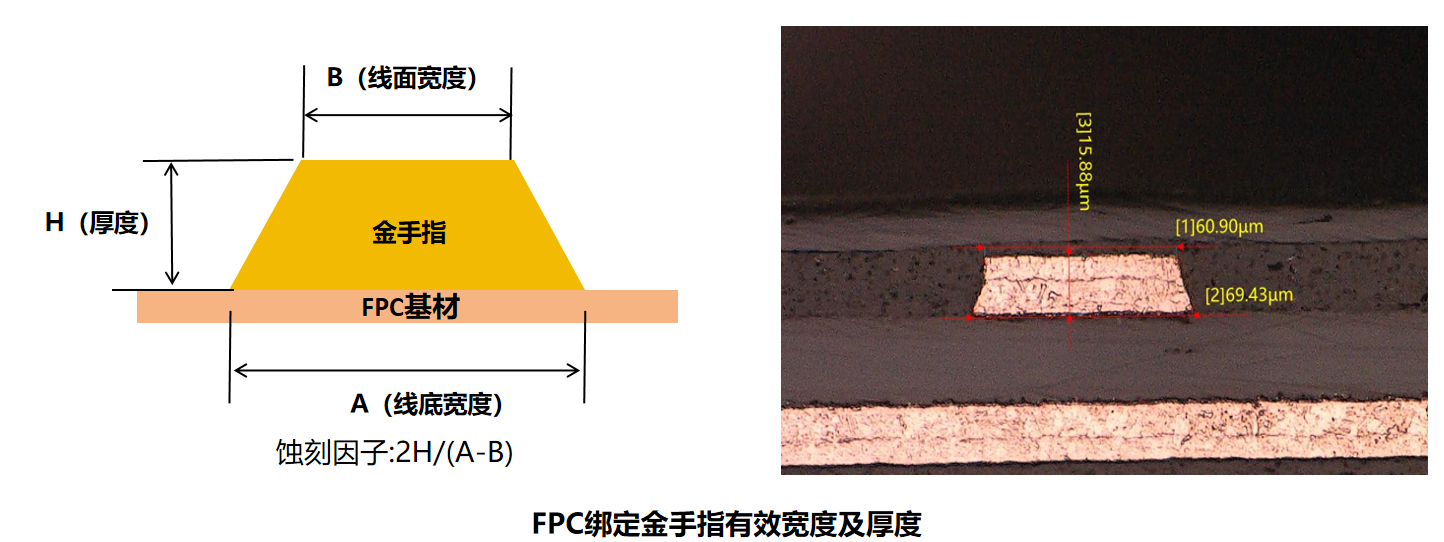

重点注意：FPC绑定金手指的宽度分为“线面宽度”和“线底宽度”，我们通常所说的“有效宽度”指线面宽度——因其直接与LCD绑定Pad接触，是影响绑定效果的核心指标。

综合上述宽度对绑定效果的影响，FPC绑定金手指的有效宽度建议走中上限，制定管控规格时，优先按最小值进行严格管控，避免因宽度不足影响绑定质量，进而降低制程不良率。

② 厚度管控

与宽度不同，FPC绑定金手指的厚度，主要影响FOG绑定效果，具体体现在导电金球粒子的压痕情况：当FOG ACF厚度固定时，若金手指厚度偏厚，在相同绑定压力和压头行程下，作用于ACF导电金球粒子的压缩力会随之减小，导致金球无法充分压扁变形，出现粒子压痕偏浅的问题，进而影响导通稳定性。

针对FPC绑定金手指厚度与FOG ACF厚度的选型搭配，结合当前消费类电子显示模组的主流应用场景，制定以下管控要求：

当FPC绑定金手指Pitch值在0.11~0.12mm时，金手指厚度（含金、镍层）建议管控在13~24um，重点关注厚度是否超上限；

目前TFT-LCD手机、平板显示模组中，FPC基材铜厚主流为12um（1/3Oz），搭配25um厚度的FOG ACF是主流方案；若选用20um厚度的FOG ACF，需重点关注FPC绑定金手指填充不满导致的绑定气泡问题。

04 FPC绑定金手指达因值管控要求

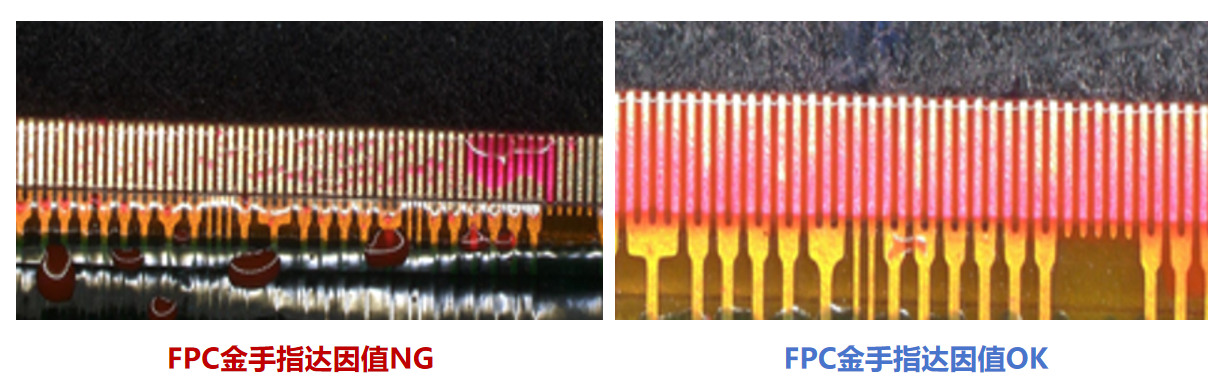

除了宽度、厚度，FPC绑定金手指表面的达因值，也是容易被忽视但至关重要的管控指标——若达因值不达标，FOG绑定后易出现三大不良：FPC拉拔力不达标、导电金球压痕偏浅、信赖性测试后易失效（附FPC绑定金手指达因值OK/NG对比图示，便于直观区分达标与不达标状态）。

导致达因值不达标的核心原因包括：金手指表面脏污、化学残留、异物粉尘等。为确保达因值符合绑定要求，目前行业主流处理方式是：对FPC绑定金手指面进行100% Plasma（等离子）处理，同时严格管控金手指表面达因值≥32，从源头规避达因值不达标带来的绑定不良。

为帮助大家更好地理解等离子处理的作用，此处延伸说明Plasma等离子清洁设备的工作原理：该设备以气体为清洗介质，可避免液体清洗带来的二次污染；工作时，等离子真空腔中的等离子体轻柔冲刷被清洗物表面，短时间内即可彻底清除有机污染物，污染物随后被真空泵抽走，实现高效、洁净的清洁效果。

等离子设备常用气体及对应作用汇总如下（可根据实际清洁需求选型）：

常用气体	核心作用
CF4（四氟化碳）	主要用于去除有机污染物，同时可轻微蚀刻表面，提升表面附着力
N2（氮气）	起到惰性保护作用，防止清洗后表面被氧化，同时辅助提升清洁效果
O2（氧气）	高效分解有机污染物，增强表面亲水性，提升后续绑定、焊接性能
空气	成本较低，适用于常规有机污染物清洁，性价比高
Ar（氩气）	物理轰击表面，去除顽固异物，同时不损伤金手指表面镀层

05 FPC MIPI线路阻抗匹配要求

随着LCD显示模组对分辨率、刷新率的要求不断提升，消费类电子产品中的LCD显示模组基本采用MIPI接口，而MIPI接口对数据传输稳定性要求极高，因此应用于MIPI接口的FPC，其MIPI走线需严格进行阻抗匹配，才能确保数据传输不受干扰，保障LCD显示模组正常显示。

MIPI物理层标准中，C-PHY和D-PHY是LCD显示产品中最常用的两种，二者对应的FPC MIPI走线阻抗要求存在明显差异，具体管控标准如下：

D-PHY接口：物理走线差分阻抗要求为100±10%Ω；

C-PHY接口：物理走线单端阻抗要求为50±5%Ω。

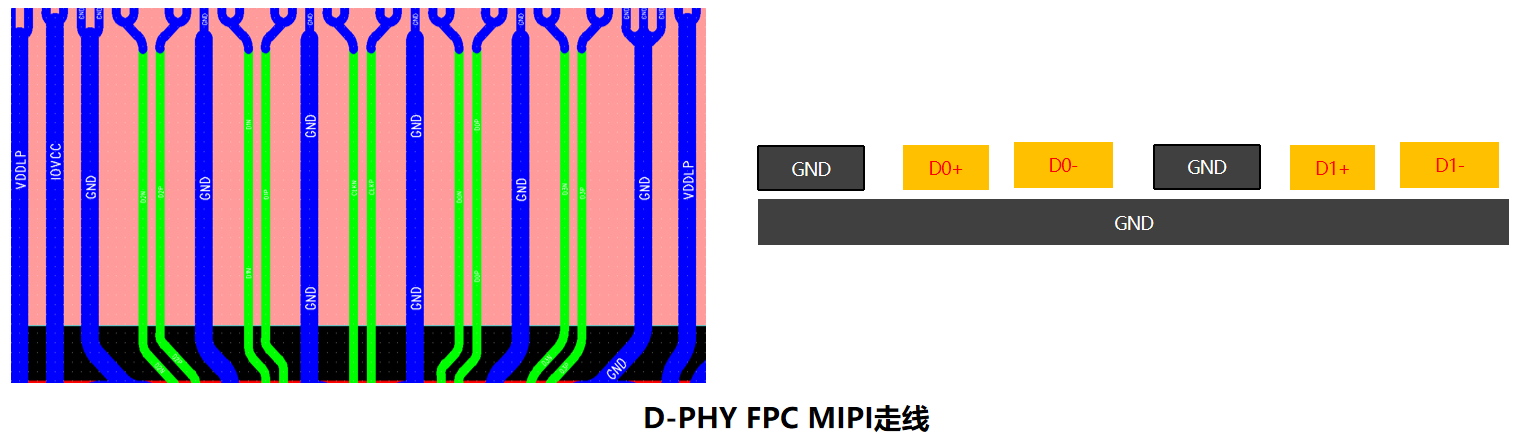

上述阻抗管控标准，需在FPC设计图纸中明确标识，确保厂商按要求制作，从设计源头避免因阻抗不匹配导致的显示异常。（附D-PHY FPC MIPI走线图示：图示清晰标注了D-PHY接口的差分走线布局，包含两条对称的差分信号线（DP/DM），走线过程中严格保持线宽一致、间距均匀，避免出现弯折、交叉或线宽突变等影响阻抗稳定性的情况；同时标注了参考地平面的位置，以此确保差分阻抗稳定在100±10%Ω范围内，直观呈现了MIPI走线的规范设计要求，便于设计、审核及生产环节对照参考。）
