PCB 阻焊工艺：原理、设计与生产要点

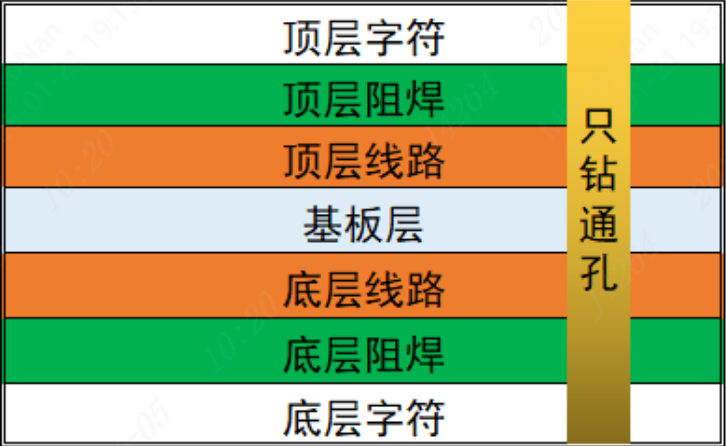

日常所见的双面 PCB，结构由基材向两侧依次为：线路层→阻焊层→字符层，通过钻孔实现顶层与底层线路电气连通。其中阻焊层是保障 PCB 电气安全、焊接质量与外观的关键工艺，本文从用途、设计逻辑、生产制程、设计规范及与助焊层区别等方面，系统讲解阻焊核心知识。
一、阻焊的 5 大核心用途
阻焊（俗称绿油，主流为绿色油墨）是 PCB 表面覆盖的绝缘保护层，核心作用如下：
防氧化腐蚀：隔绝湿气、化学品与电解质，避免线路铜面氧化，保障电气性能稳定。
防机械损伤与短路：避免外力刮擦线路，提升板面绝缘性，防止意外接触短路。
防焊接连锡：SMT / 插件焊接时，阻止焊锡粘连非焊接区域，杜绝短路隐患。
降低表面处理成本：减少非焊接区喷锡、沉金等表面处理的材料损耗。
美化外观：通过绿色、黑色、蓝色等油墨，统一板面视觉效果。
二、阻焊设计：最容易误解的 “负片逻辑”
“阻焊” 字面意为阻止焊接，但设计逻辑为负片输出，很多工程师易理解相反：
阻焊层上有图案的区域：不印阻焊油墨 → 露铜，用于焊接 / 表面处理。
阻焊层上无图案的区域：印阻焊油墨 → 绝缘保护。
通俗理解：凉亭与大雪类比
凉亭 = 阻焊层图案
大雪 = 阻焊油墨
被凉亭挡住的地面：无积雪 = 阻焊开窗（露铜）
没被挡住的地面：被雪覆盖 = 覆盖阻焊油墨
设计核心结论
线路层有图案 = 形成铜面。
阻焊层有图案 = 不盖油墨。
线路层与阻焊层重合区域 = 最终露铜（喷锡 / 沉金）区域。
三、阻焊生产制程与对位偏差规范

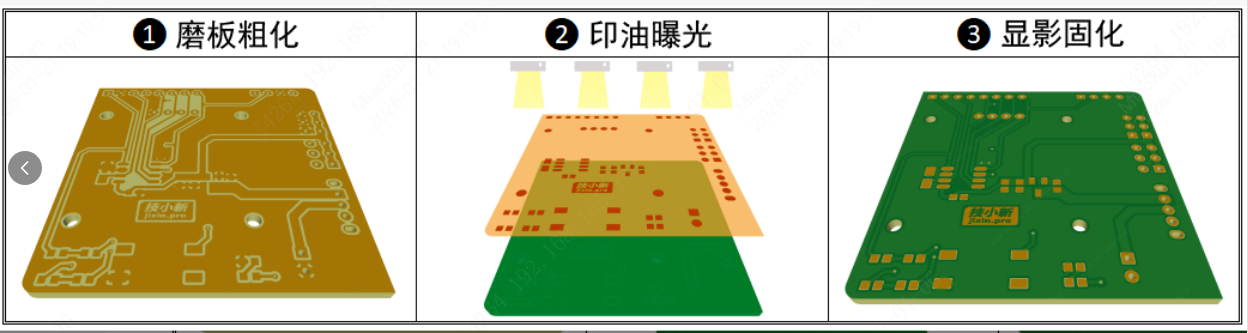

双面 PCB 完成钻孔→沉铜→线路蚀刻后，进入阻焊工序：
前处理：对蚀刻后的铜面进行磨板、酸洗，去除氧化物与杂质，粗化铜面以增强油墨附着力。
印油与曝光：整板印刷阻焊油墨并烘干，覆盖菲林后紫外线照射：无图案遮挡的油墨固化，有图案遮挡的油墨保持可溶解状态。
显影露铜：显影清洗掉未固化油墨，露出焊盘 / 线路铜面，后续进行喷锡或沉金。

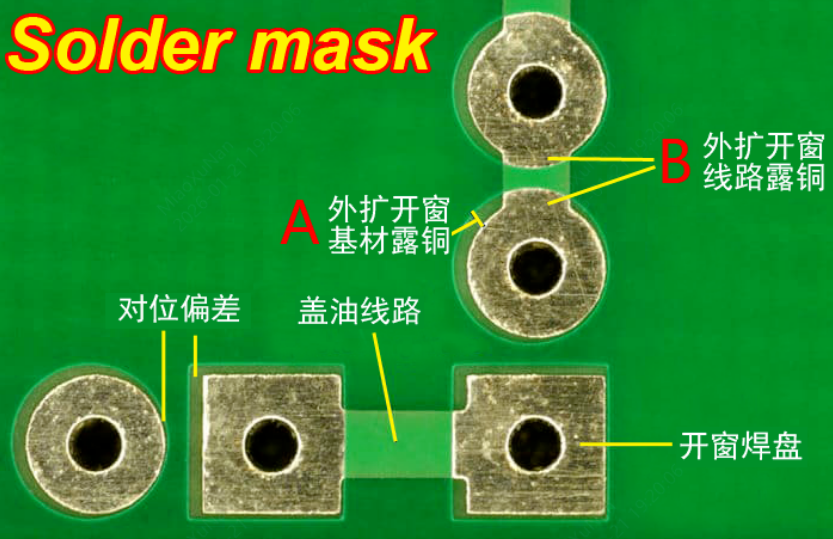

生产关键：阻焊开窗与焊盘偏差
因设备存在对位误差，阻焊开窗需比线路焊盘大（常规整体大 0.1mm，单边外扩 0.05mm），不同结构会呈现不同焊盘形态：
开窗下为独立焊盘：成品焊盘 = 线路焊盘形状。
开窗下为带连线焊盘：成品焊盘 = 线路焊盘 + 部分相连线路露铜。
开窗下为大铜面焊盘：成品焊盘 = 阻焊开窗形状（易偏大）。
特殊要求说明
对焊盘尺寸、形状一致性要求极高的产品：
工程师需按生产能力设计阻焊尺寸，下单时备注：不改动原资料阻焊大小。
必须仔细核对生产稿件，我司按 IPC 标准，焊盘尺寸管控 ±20%。
四、阻焊层（Solder）与助焊层（Paste）的本质区别
很多设计人员易混淆两层功能，需严格区分：
助焊层（Paste）
用途：专供钢网厂制作 SMT 钢网，用于精准印刷锡膏。
与 PCB 生产无关：板厂不处理、不输出 Paste 层文件。
阻焊层（Solder）
用途：直接用于 PCB 板厂加工。
规则：需露铜喷锡 / 沉金的区域，必须叠加 Solder 层，仅重合区域才会开窗。
强调：只加 Paste 层，不会让 PCB 产生露铜开窗！必须使用 Solder 层。
五、阻焊桥设计规范（防连锡关键）

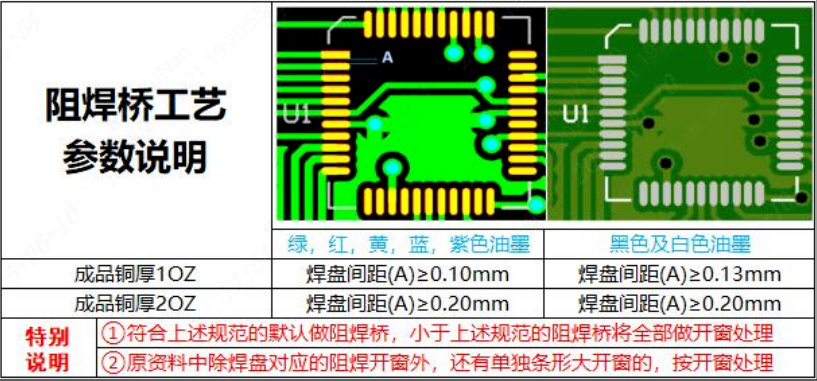

密集 IC 焊盘之间，可设计阻焊桥（两焊盘间印油墨），降低焊接连锡风险。
设计需满足我司工艺能力要求，同时遵守以下原则：

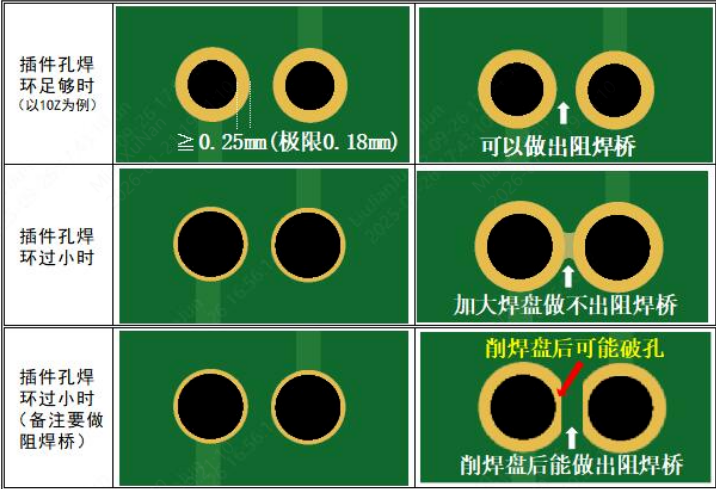

开窗过孔 / 插件孔需做阻焊桥时，需保证焊环宽度充足。
焊环不足时，我司优先加大焊环保障焊接；加大后仍无法做阻焊桥，不接受相关投诉。
焊环小且必须做阻焊桥：需备注指定位置，我司将加大焊盘后再削焊盘制作阻焊桥。
