随着高频/高速电路在5G通信、汽车雷达等领域的广泛应用，对PCB的性能要求日益严苛。

百能云板正式上线罗杰斯高频板材加工服务，为客户提供专业的纯压罗杰斯结构与罗杰斯-FR-4混压结构解决方案。

本文档旨在详细说明这两种压合方式、工艺特点及应用场景，助力客户精准选择，实现产品性能最优化。

一、 罗杰斯板材简介

罗杰斯高频板材并非传统的环氧玻璃布基材，而是采用陶瓷填充的PTFE复合材料或碳氢化合物材料等。

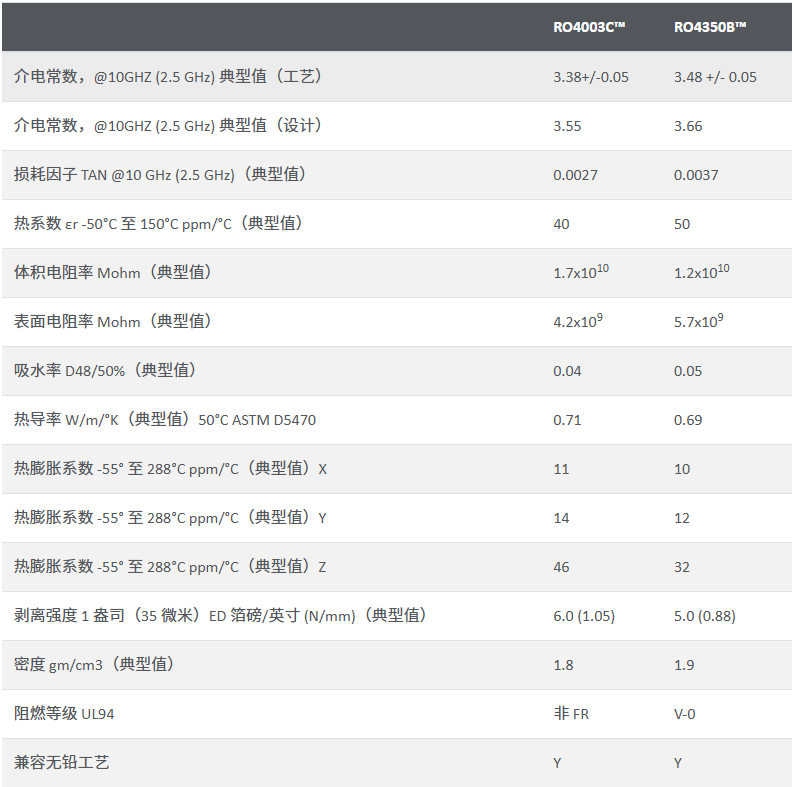

目前可为客户提供的罗杰斯板材型号为RO4350B和RO4003C，主要参数如下：

二、纯罗杰斯板压合结构（纯压结构）

1. 定义

指PCB的所有导电层和介质层均使用罗杰斯高频板材料压合而成。可同型号的罗杰斯板压合，也可不同型号的罗杰斯板一起压合。目前仅支持同型号的罗杰斯板一起压合的纯压结构。

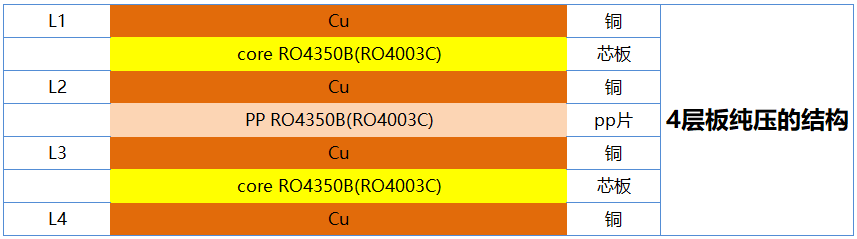

2. 结构示意图

3. 纯压工艺特点与优势

1）性能极致：完全发挥罗杰斯材料的低损耗特性，提供最佳的高频性能，满足高频场景下的信号传输需求。

2）阻抗控制精准：由于介质材料单一，介电常数均匀一致，阻抗计算模型简洁，控制精度更高，有效保障信号完整性。

3）可靠性高：材料的热膨胀系数（CTX）匹配性优良，层压结合紧密，稳定性强，可适应复杂工作环境。

4. 适用场景

微波毫米波电路（如雷达前端、卫星通信模块）；

对信号完整性要求极高的高速数字电路（如100G+光模块）；

汽车电子中的77GHz雷达传感器。

三、 罗杰斯板和FR-4混合压合结构（混压结构）

1. 定义

指芯板由罗杰斯高频板和FR-4板两种板材混压而成。可同型号的罗杰斯高频板与FR-4混压，也可不同型号的罗杰斯高频板与FR-4混压。目前仅支持一张罗杰斯芯板与FR-4压合。

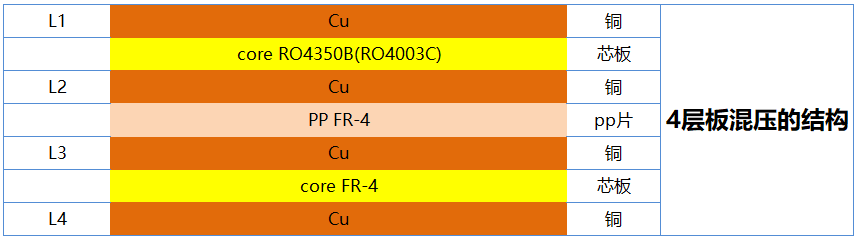

2. 结构示意图

3. 罗杰斯与FR-4混压结构工艺特点与优势

1）成本效益显著：在保证关键信号传输性能的前提下，大幅降低板材整体成本，兼顾性能与经济性，是高性价比解决方案。

2）设计灵活性高：充分利用FR-4板材在机械强度、多层板加工成熟度及成本方面的优势，结合罗杰斯板材优异的高频性能，适配多样化设计需求。

3）系统集成度高：可将高频射频电路与低频控制/电源电路集成于同一PCB，减少连接器使用数量，节省产品安装空间，提升系统集成效率。

4. 适用场景

射频前端模块（PA、LNA、滤波器等）与数字控制电路的集成；

5G基站天线板（AAU），其中天线振子部分采用罗杰斯材料，馈电网络和控制部分采用FR-4；

全球定位系统（GPS）接收器；

消费电子领域（如高端路由器）中需要高频性能支撑的模块。
