PCB 板材各类孔型功能及特殊孔型技术解析
孔是 PCB 设计的核心基础结构,也是电路板实现电气互联、结构装配、散热控温等核心功能的关键组成单元。全面掌握 PCB 常规孔的核心作用与各类特殊孔型的工艺特性,对 PCB 设计优化、生产制程匹配及产品可靠性提升至关重要。
一、PCB 常规孔核心功能
PCB 板上孔洞的应用功能主要分为三大类:电气互联、机械装配、散热管控,全方位保障电路板稳定运行。
1. 电气连接
电气导通是 PCB 孔洞最核心的用途,主要用于实现多层电路板不同线路层之间的信号与电源连通,不同过孔结构适配差异化布线需求:

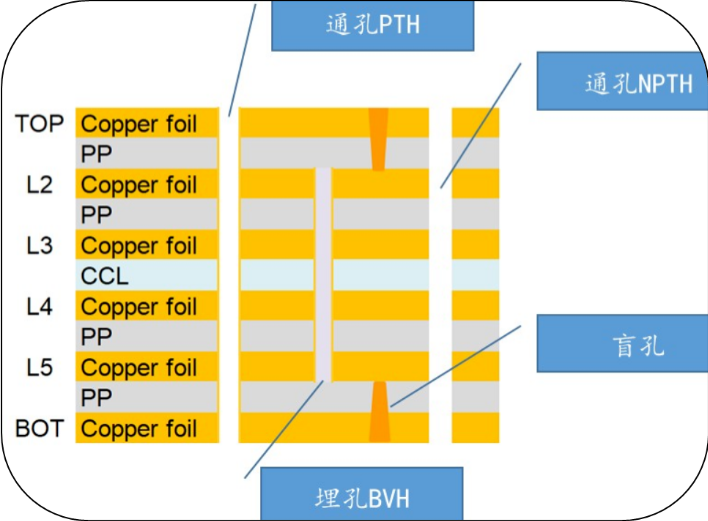

通孔(Through Hole):贯穿 PCB 整板所有层,可实现顶层与底层线路连通,同时适配直插元器件焊接,兼具优异的结构支撑性与连接稳定性。
盲孔(Blind Via):由 PCB 外层延伸至指定内层,不穿透整板,适配高密度、小型化电路设计,有效节约布线空间,优化高速信号完整性。
埋孔(Buried Via):完全隐藏于 PCB 内层之间,板面无外露结构,多用于高阶多层精密电路板,大幅提升布线密度,降低信号干扰,强化电路运行稳定性。
2. 机械固定
依托结构化孔洞设计,实现元器件装配与电路板整体固定,强化设备抗震性与结构稳定性:
元件插接孔:匹配直插式电阻、电容、连接器等元器件引脚尺寸,保障插件焊接精度与结合强度。
板体安装孔:多布局于 PCB 边角位置,用于将电路板固定于设备外壳、支架等结构件;部分安装孔可搭配接地设计,有效抑制电磁干扰。
3. 热管理散热
以金属化过孔为载体,搭建高效导热通道:通过孔壁金属层快速将高发热元器件的局部热量,传导至 PCB 多层板面或外置散热结构,降低局部高温负荷,延缓元器件老化,提升整机长期运行可靠性。
二、PCB 各类特殊孔型技术介绍
在常规孔型基础上,针对精密制程、特殊装配、连片生产、定制化结构等场景,行业衍生出 11 类常用特殊孔型,各孔型工艺、特性及应用场景如下:

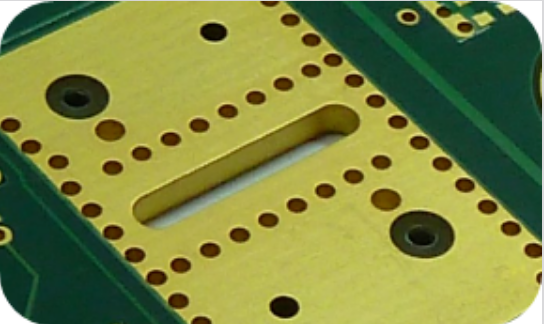

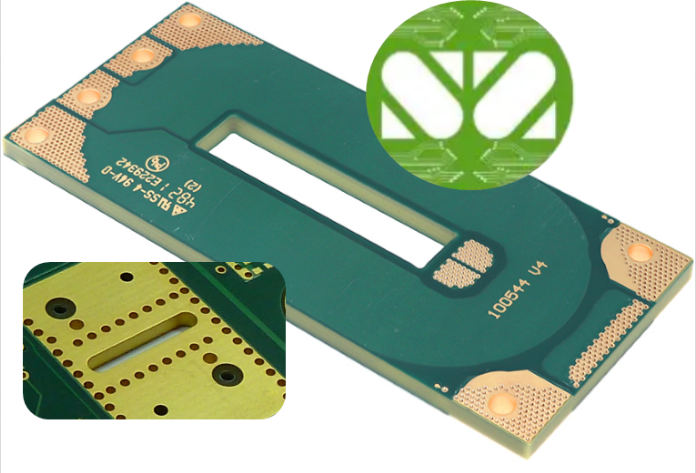

1. 槽孔

槽孔的生产工艺与尺寸精度、公差要求高度绑定,主流制作工艺包含机械钻孔、机械捞型、激光钻孔 / 激光切割三种。

椭圆形槽孔:行业统称 Slot 常规槽孔,普遍采用机械钻孔、机械捞型工艺加工。

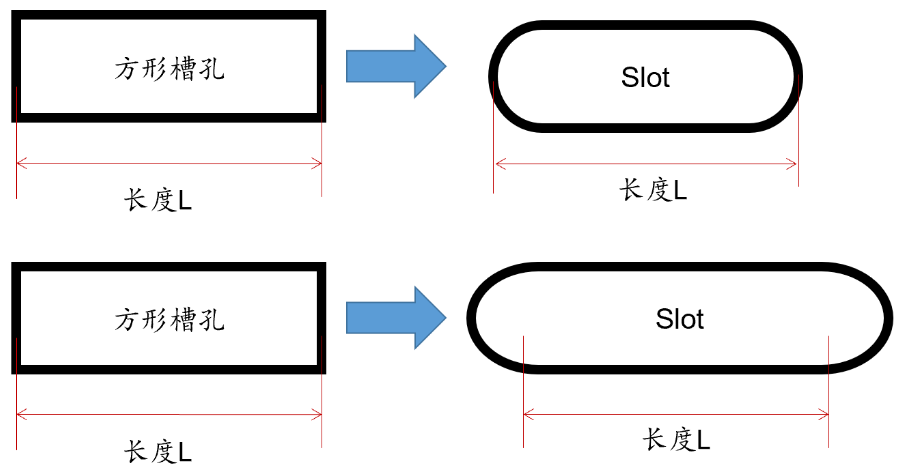

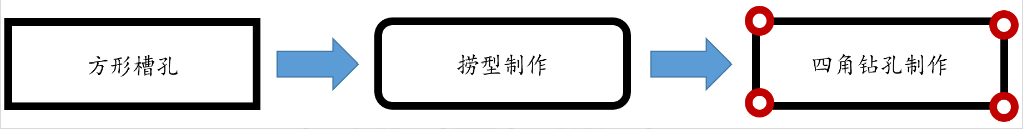

方形槽孔、L 型槽孔:可结合机械钻孔、机械捞型、复合加工或激光切割等方式制作;




工艺选型需匹配公差、R 角规格,具体参数需与生产端协同确认。

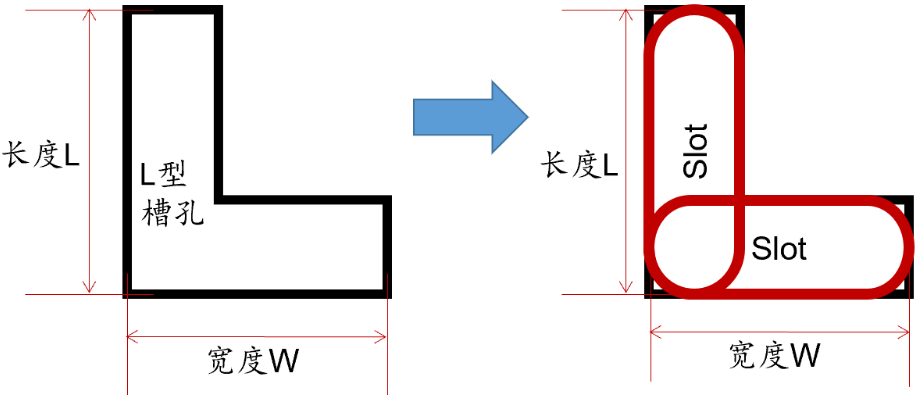

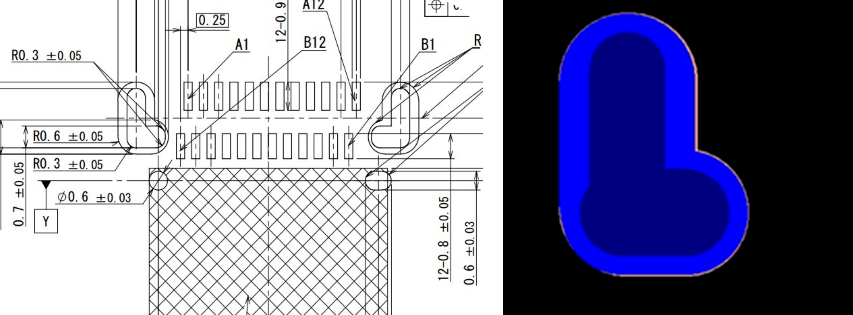

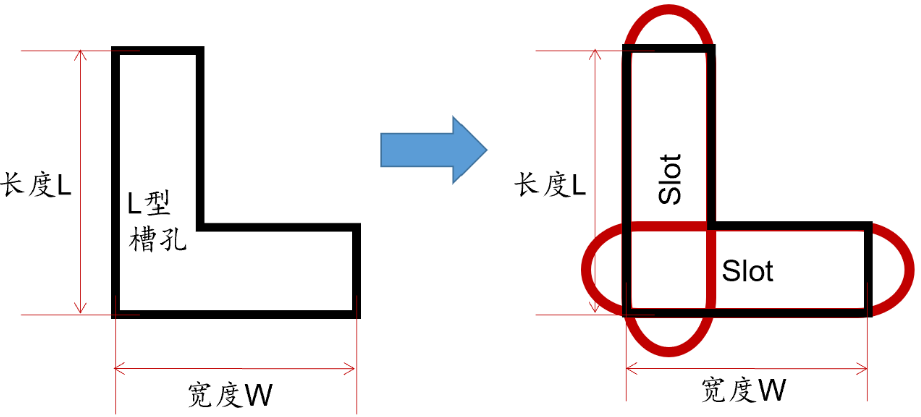

L型槽孔

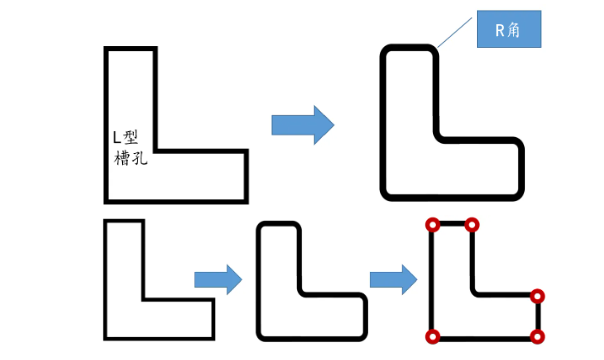

L型槽孔依机械捞型制作,具体R角需要与客户确认

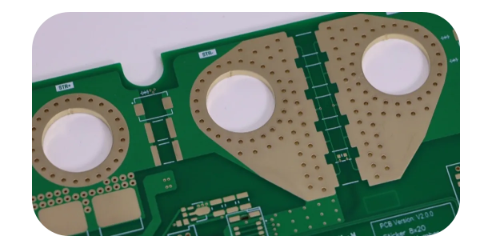

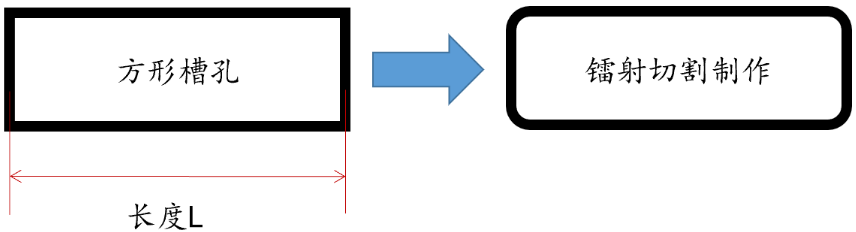

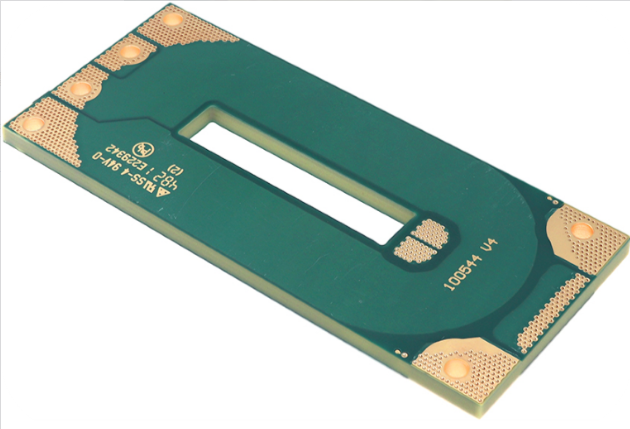

激光槽孔:又称线型激光开槽,广泛应用于高端精密 PCB 产品,精度优势显著。
工艺精度排序:激光切割(公差 ±0.05mm)>机械钻孔(公差 ±0.075mm)>机械捞型(公差 ±0.1mm)。

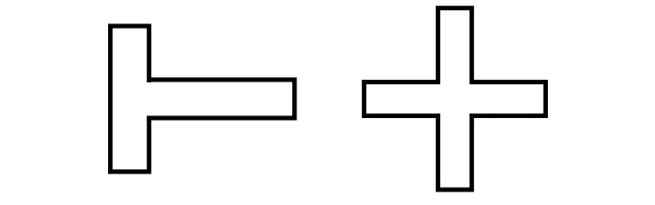

异形槽孔:非常规结构槽孔可参照 L 型槽孔工艺标准,结合实际设计需求定制化生产。

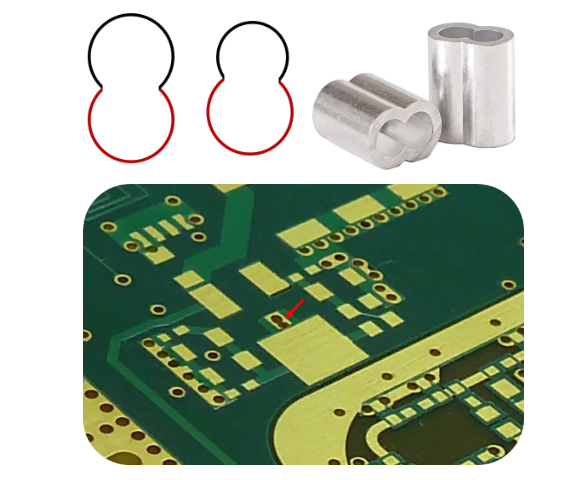

2. 8 字孔

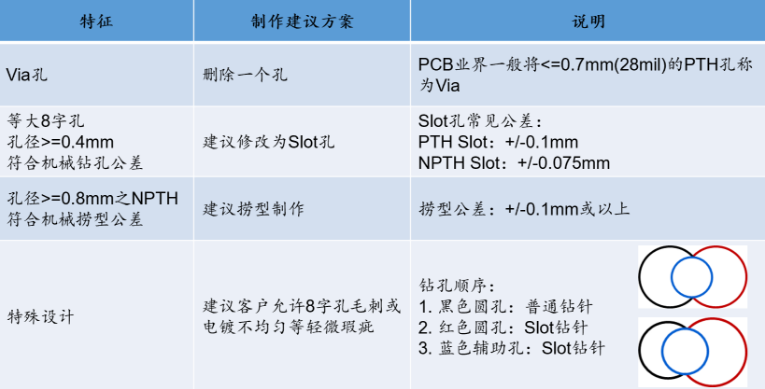

由两个相连圆孔组合成型,分为两大类型:等大 8 字孔(双圆孔直径一致)、非等大 8 字孔(双圆孔直径差异化设计)。可根据客户孔径公差、品质标准灵活匹配加工工艺,特殊需求可定制协同生产方案。

3. 定深孔

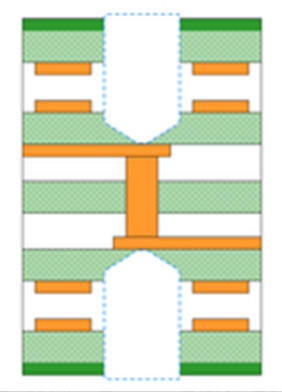

属于定制化机械钻孔,以非电镀结构为主,无电气导通能力。常应用于高端背板产品,多从 PCB 背面向下定向钻孔,行业也称作背钻。
主要用于局部散热、屏蔽信号干扰等场景;受钻针运行惯性影响,设计阶段需严格管控定深孔终点层与下层介质厚度,确保深度公差符合生产标准。

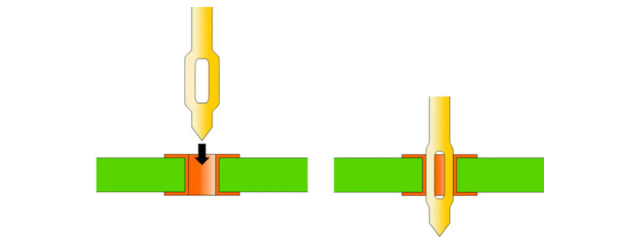

4. 压接孔(Press Fit Hole)

适配压接连接工艺,也称鱼眼端子连接技术,是传统焊接工艺的高效替代方案。依靠弹性插针与金属化孔的精密配合,以免焊接冷连接方式实现稳定导通;压接过程中端子弹性形变,形成低阻抗连接,具备结构牢固、抗震性强、装配高效的特点。
5. 沉头孔(Countersink/Counterbore Hole)

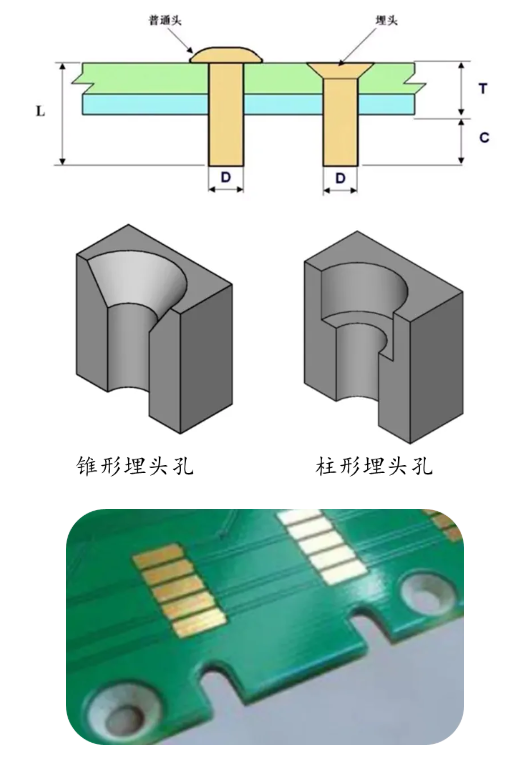

又称阶梯孔、漏斗孔,专为平头螺钉装配设计。核心作用是将螺钉头部收纳于板面下方,消除凸起结构,控制整机装配厚度,满足设备轻薄化、一体化装配需求。

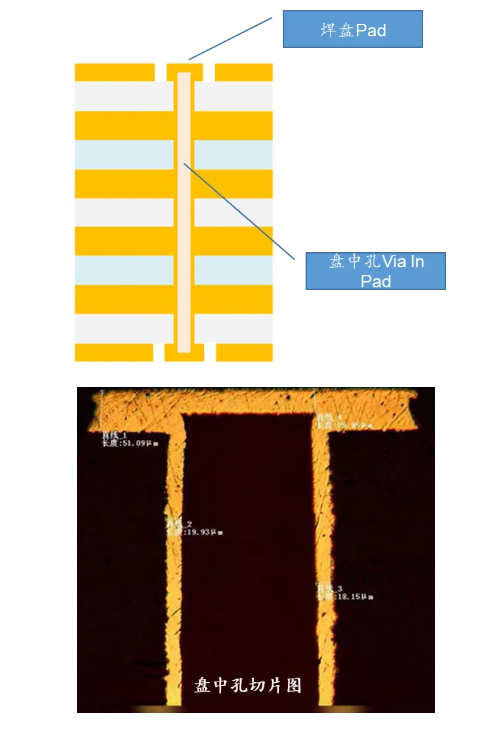

6. 盘中孔(VIP/VOP)

制程工艺复杂,行业遵循 “刷 — 减 — 刷” 标准流程:树脂塞孔后打磨平整,再进行表层减铜处理,二次打磨消除树脂凸起,保障焊盘平整度与焊接性能,广泛用于高密度精密布线设计。

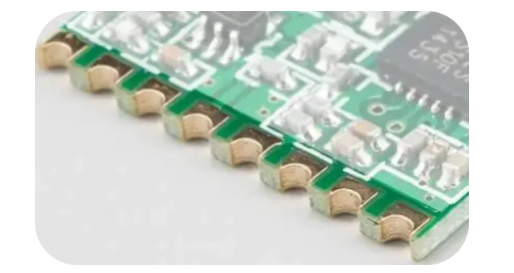

7. PTH 半孔
也叫齿形孔,为金属化半边孔结构。主要用于 PCB 模块化对接,可实现单块子板与主板精准对接,同轴度高、连接通道稳定,性能优于传统对接焊盘。

生产核心难点:切除半边孔体的同时,需完整保留剩余孔壁铜层,杜绝铜皮脱落、翘起等品质不良。

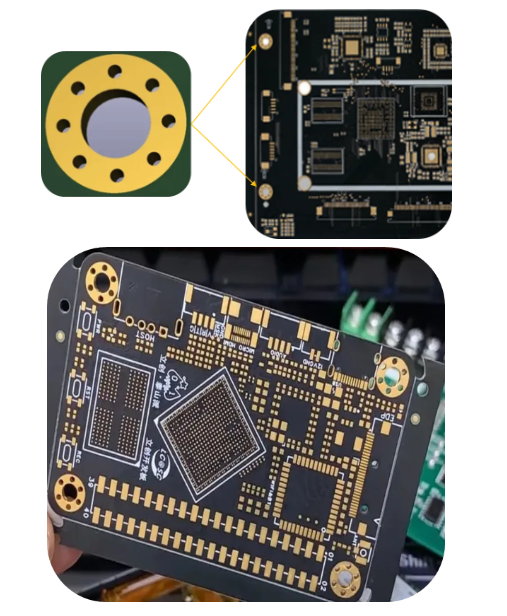

8. 卫兵孔

标准化定位结构孔,设计结构为中心大孔 + 外围 6~8 个均匀分布的小孔,因布局形态得名卫兵孔。中心大孔多采用非电镀 NPTH 设计,主要用于高精度定位、防呆安装,多用于精密工控、通信类 PCB 产品。
9. 超大圆孔
一般指孔径≥6mm 的圆孔,6.5mm 以上属于非常规大孔。因适配钻针规格特殊、备货周期长,生产难度较高。

行业常规解决方案:采用 3.175mm 标准钻针分次扩孔加工,或建议合理放宽尺寸公差,改用机械捞型工艺生产,平衡品质与交付效率。

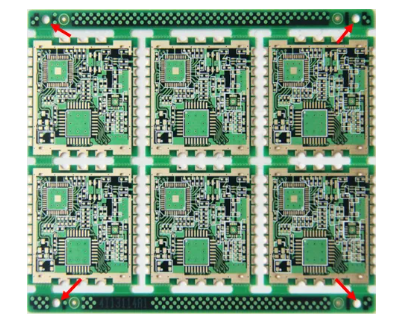

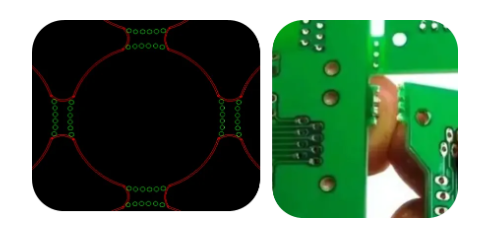

10. 邮票孔
非电镀 NPTH 结构孔,集中设计于 PCB 连片拼板的连接位置,是拼板批量生产的常用结构。

优势:无需专业分板设备,可手工直接掰断拆分板材,操作便捷;
劣势:分板断面平整度不可控,设计时需与板内线路、铜箔保持安全间距,避免分板过程损伤有效电路。
11. 定位孔
又称 Pin 钉孔,统一采用 NPTH 非电镀设计。主要作用是将 PCB 精准固定于生产设备工作台,保障印刷、钻孔、测试等工序加工精度。常规布局于拼板四角或单块成品板边缘,标配 4 个,最低配置不少于 3 个。

注:以上 11 类特殊孔型为 PCB 行业通用标准结构,受各厂家制程工艺、生产习惯差异影响,部分孔型的区域化命名会略有区别,设计与生产对接时可结合厂内标准灵活确认。
