PCB制造缺陷成因、分类与防控体系

印刷电路板（Printed Circuit Board，PCB）作为现代电子硬件的核心基础载体与电气互连平台，承担着电子元器件固定安装、高速信号传输、电源功率分配及设备散热导流等关键功能。其制造工艺流程繁复，涵盖版图设计、图形成像、化学蚀刻、精密钻孔、电镀沉金、多层层压、阻焊涂布、表面处理、贴片组装及成品测试等数十道上下游工序。任一环节出现工艺偏差、参数失稳或操作失误，均可能在成品中形成结构性或功能性缺陷。

PCB制造缺陷不仅直接导致产品返工、批量报废及生产成本攀升，更可能在终端设备服役过程中引发间歇性电气故障、功能异常，甚至造成永久性失效或设备损毁等严重后果。本文系统梳理PCB全制造流程中的典型缺陷类型，深入剖析各类缺陷的核心成因，构建全流程、多维度的缺陷预防与管控体系，旨在为PCB生产制造、工艺优化及质量管控领域的从业者提供系统化、可落地的技术参考。

一、PCB制造缺陷的核心成因

PCB制造属于多学科交叉的精密加工工艺，融合材料科学、化工工艺、精密机械及自动化控制等多项技术，具有工序链条长、工艺精度要求高、影响变量繁杂等特点。制造缺陷的产生并非单一因素所致，而是设计、原材料、生产工艺、生产环境、机械设备及人员操作等多维因素耦合作用的结果。本节将核心成因归纳为六大类，系统解析各类缺陷的产生逻辑与底层诱因。

1.1 设计环节存在疏漏

设计不规范、可制造性不足是PCB缺陷的源头性诱因，也是批量性工艺缺陷的核心根源。多数PCB功能性缺陷及工艺适配性缺陷，均源于前期设计未充分匹配量产工艺能力。常见设计问题包括：

导线间距、线宽参数设置过小，超出量产蚀刻工艺极限；

钻孔周边环形圈宽度预留不足，导致后续钻孔偏移、焊盘脱落；

导线转角过度尖锐，易引发电流集中与蚀刻不均；

精细线路及间隙的公差指标设定严苛，超出工厂实际加工精度。

此外，版图中存在的酸陷阱结构、对称死角图案、防护不足的超细导线以及散热结构设计不合理等问题，会显著提升蚀刻残留、静电损伤及局部过热失效的风险，为后续生产和终端使用埋下质量隐患。

防控方向：在产品设计阶段开展全维度可制造性设计（DFM）分析，严格遵循行业标准化设计规则，引入制造工程师参与方案评审，结合仿真建模工具完成工艺可行性、电气性能及散热性能验证，可从源头规避80%以上的设计类缺陷。

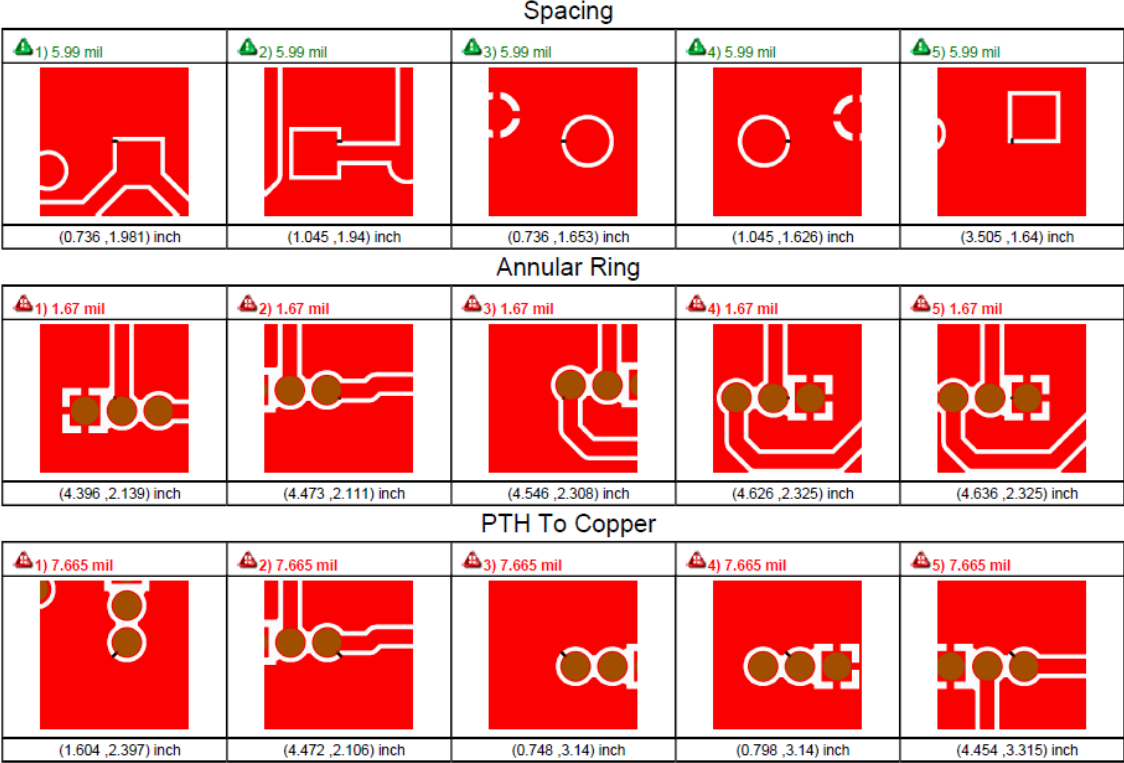

图1-1 DFM分析中的关键设计规则检查，涵盖导线间距（Spacing）、环形圈（Annular Ring）、PTH孔至铜皮安全距离等核心工艺参数验证

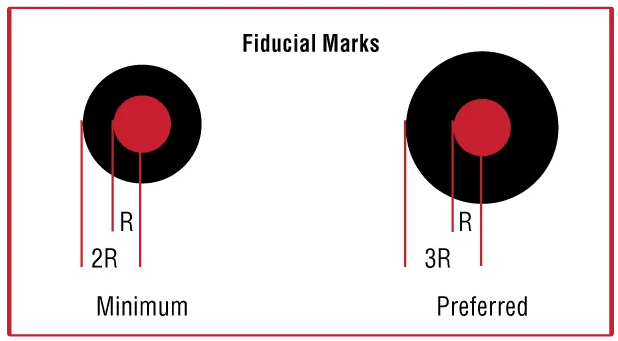

图1-2 多层板层间对准依赖基准点（Fiducial Marks）标准化设计，基准点最小尺寸与优选尺寸参数直接决定多层板压合对准精度

1.2 生产过程污染问题

PCB制造包含大量湿法化工工序，全程依赖各类酸碱药剂、溶剂及助焊剂等化工材料。生产环境洁净度不达标极易引发污染类缺陷。常见污染源包括：

焊接工序残留的助焊剂；

操作人员裸手接触产生的油脂与盐分残留；

电镀及蚀刻工序的化学药剂残留；

设备运转产生的金属颗粒碎屑；

清洗工序的清洁剂残留。

各类污染物附着于PCB板面、线路及孔壁，轻则造成焊点润湿不良、电气短路、线路开路及焊接虚焊等即时缺陷，重则在设备长期服役过程中引发板面电化学腐蚀、离子迁移及绝缘电阻衰减，导致设备后期老化失效。

防控方向：维持生产车间高洁净度，建立全工序污染管控制度，杜绝人员裸板直接接触，常态化开展员工规范操作培训，是防控污染类缺陷的核心手段。

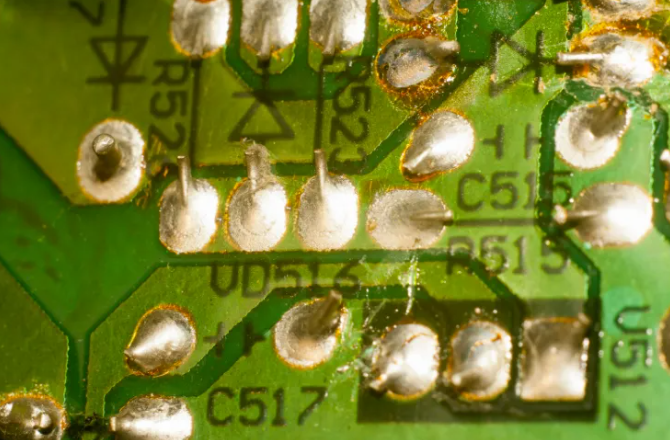

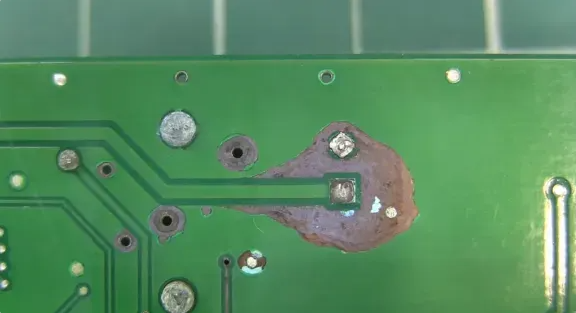

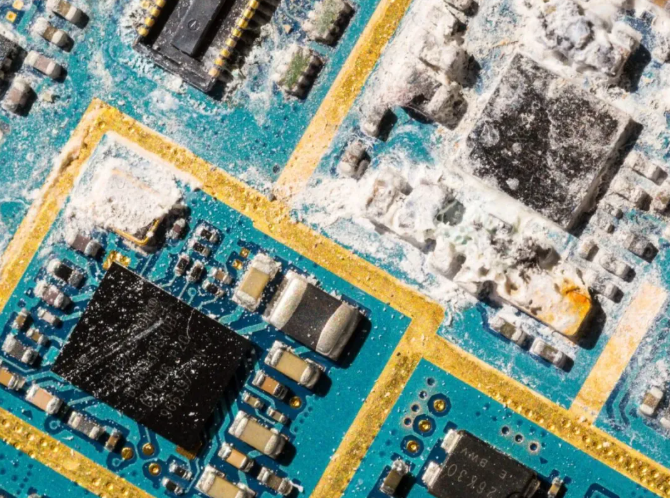

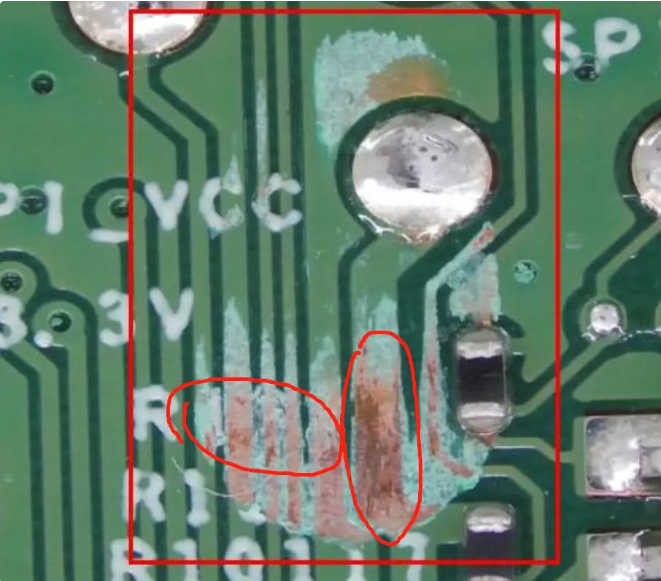

图1-3 焊接后残留的助焊剂在PCB板面形成白色结晶残留物，长期累积会持续降低板面绝缘电阻，诱发电化学迁移与线路腐蚀失效

1.3 原材料质量不达标

PCB基材及辅材的品质是成品质量的基础保障，原材料固有缺陷会贯穿全生产流程，最终转化为成品永久性质量问题。低品质的层压板、预浸料、电解铜箔及干膜等原材料，普遍存在树脂含量不达标、树脂分布不均、玻璃纤维外露、基材针孔、内部结节及杂质夹杂等原生缺陷。

此类原材料投入生产后，会直接引发PCB层压分层、板面起泡、线路附着力不足、电气参数异常及绝缘性能下降等问题，大幅降低电路板的使用寿命与环境可靠性。

防控方向：筛选资质齐全、质控体系完善的核心供应商，建立供应商评级机制，同时落实原材料入库检验（IQC）、批次抽检及材质溯源制度，杜绝不合格原材料投入生产。

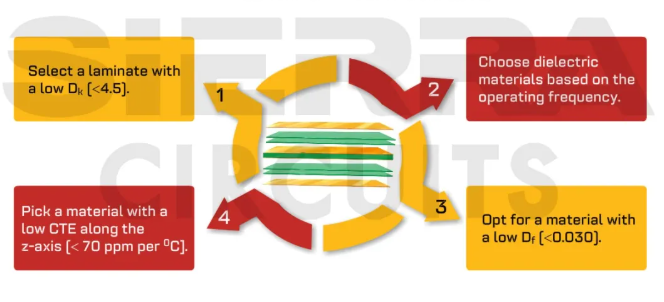

图1-4 PCB层压板与基材选型需综合考量介电常数（Dk）、介质损耗因子（Df）、Z轴热膨胀系数（CTE）等关键电气与热学参数，匹配产品使用场景

1.4 机械损伤风险突出

PCB基材质地轻薄、刚性较弱，抗冲击与抗弯折性能较差。生产全过程需经历多次搬运、工装定位、机械加工、堆叠存储及检测转运等工序，极易受到外力作用而产生不可逆机械损伤。常见损伤形式包括：

工装碰撞、板面刮擦、人为弯折；

堆叠挤压、硬物撞击等。

上述外力会造成PCB阻焊层破损、表面铜箔开裂、线路间距偏移、内层线路断裂及板面凹陷翘曲等缺陷。多数隐蔽性机械损伤无法通过常规目视检测发现，但会在后续组装、焊接或终端使用过程中逐步失效。

防控方向：优化产线搬运流程，定制专用工装载具与固定夹具，减少板面无防护接触，落实各工序损伤复检机制，强化员工规范操作培训，可最大限度降低机械损伤缺陷发生率。

1.5 工艺参数波动失控

PCB各生产工序均有标准化、精细化的工艺参数阈值。蚀刻、钻孔、电镀、层压、烘烤及存储等关键工序的参数稳定性，直接决定成品精度与可靠性。常见工艺波动问题包括：

蚀刻液温度与浓度异常；

钻孔主轴转速与进给速度偏离标准；

多层层压温度压力曲线失准；

生产及存储环境温湿度超标；

设备运行参数漂移。

上述问题会直接引发线宽线距超差、孔壁粗糙、层压错位、板面受潮及层间分离等各类缺陷。

防控方向：为有效管控工艺波动，行业普遍采用统计过程控制（SPC）体系，通过均值控制图（X-bar控制图）等可视化工具，对关键工艺参数进行实时监测、动态预警及闭环调整，及时修正参数偏差，保障生产过程处于稳定受控状态，从工艺端减少系统性缺陷。

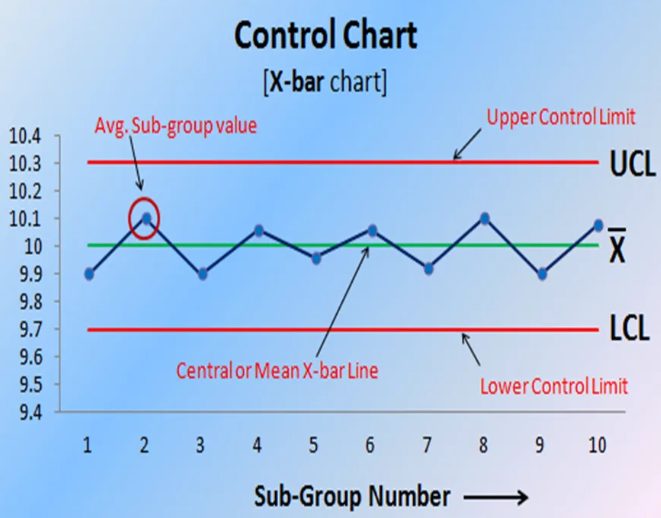

图1-5 SPC统计过程控制中的均值控制图，通过上控制限（UCL）与下控制限（LCL）实时监控工艺参数波动，实现异常数据实时预警

1.6 人为操作失误频发

当前PCB生产线虽已实现高度自动化与智能化，但人工辅助操作、工序管控、参数调试及物料转运等环节仍无法完全替代人工，人为失误仍是缺陷产生的重要诱因。常见问题包括：

电镀工序板材挂装错位；

钻孔工序钻头规格选型错误；

成品堆叠与存储方式不规范；

工序漏检、误检；

设备参数调试失误。

此类失误极易造成单板报废、批量性缺陷、物料混料等严重问题，且缺陷追溯难度较大。

防控方向：通过搭建系统化员工分级培训体系，编制标准化作业指导书（SOP）与工序核对清单，提升产线自动化防错能力，增设设备参数二次校验冗余机制，规范操作流程，降低人为失误概率。

核心成因汇总

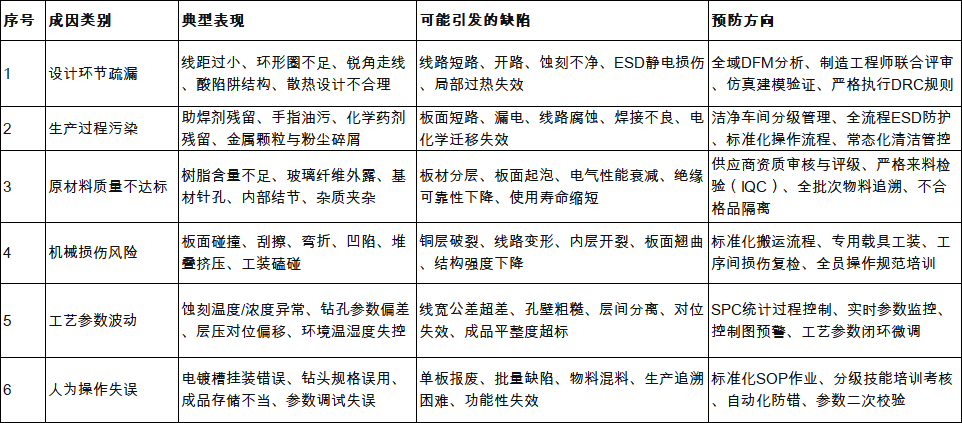

PCB制造缺陷成因覆盖设计、材料、工艺、环境、设备及人员六大维度，各诱因相互关联、相互影响。为清晰梳理管控逻辑，下表对核心成因进行系统化汇总，明确各类成因的表现形式、缺陷后果与防控方向。

二、PCB制造中的典型缺陷类型

基于前述缺陷成因的系统性分析，结合PCB制造及贴片组装全流程的缺陷表现形态与物理机理，本文将PCB制造典型缺陷划分为六大核心类别：焊接缺陷、机械损坏缺陷、污染缺陷、尺寸精度缺陷、电镀工艺缺陷及钻孔工序缺陷。各类缺陷对应不同工序场景、失效机理与危害等级，以下逐一展开精细化阐述。

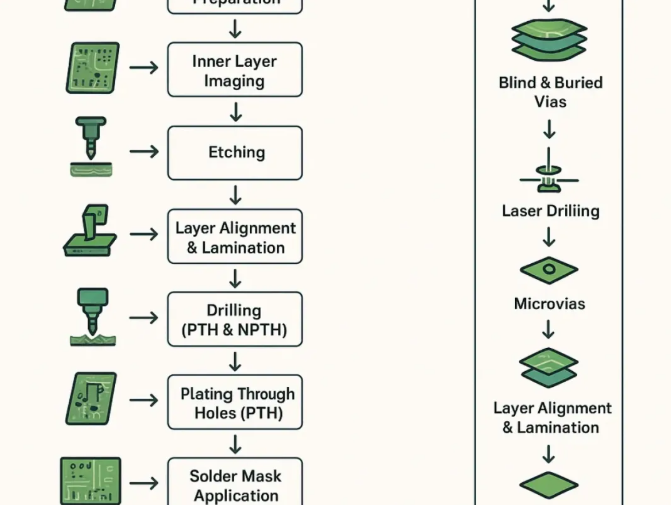

图2-1 PCB制造全流程示意图，涵盖内层图形成像、化学蚀刻、多层压合对位、精密钻孔、电镀加厚、阻焊涂布、表面处理等核心工序，任一环节工艺失控均会引入对应缺陷

2.1 焊接缺陷

焊接是PCB贴片组装的核心工序，也是缺陷高发环节，焊接质量直接决定元器件机械固定强度、电气连接稳定性与信号传输可靠性。受焊膏质量、印刷工艺、回流曲线、板面洁净度及元件对位精度等因素影响，生产中易出现各类焊接不良缺陷。

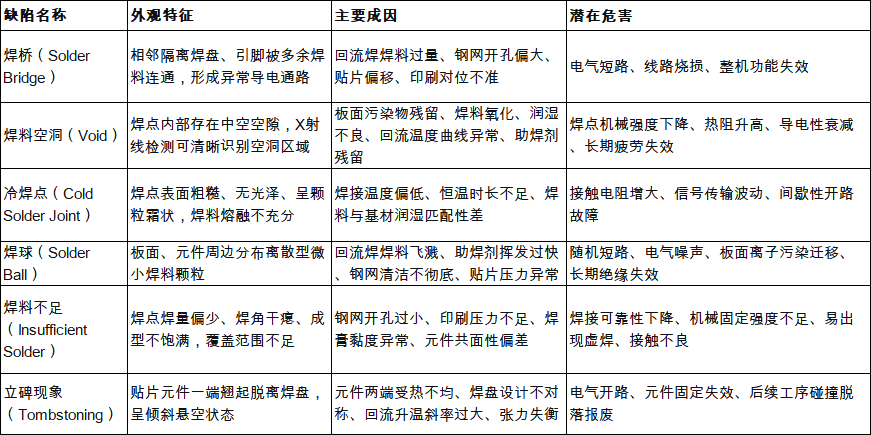

为便于快速识别与精准整改，下表对六大高频焊接缺陷的外观特征、核心成因及失效危害进行系统化汇总。

图2-2 焊桥（Solder Bridge）缺陷实拍图：相邻独立焊盘被多余焊料连通，形成异常电气通路，是引发PCB短路失效的常见缺陷

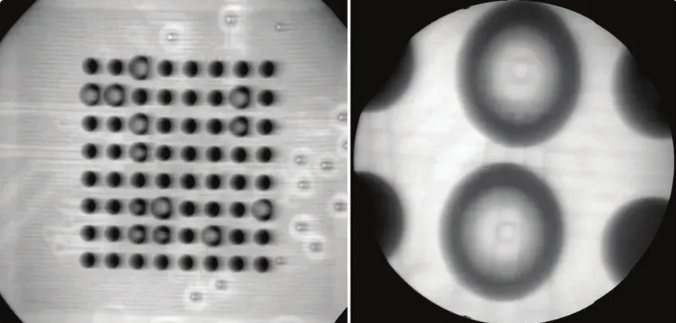

图2-3 X射线检测下BGA焊点空洞（Void）影像：焊球内部存在明显中空区域，会大幅降低焊点导热性能与机械抗疲劳强度

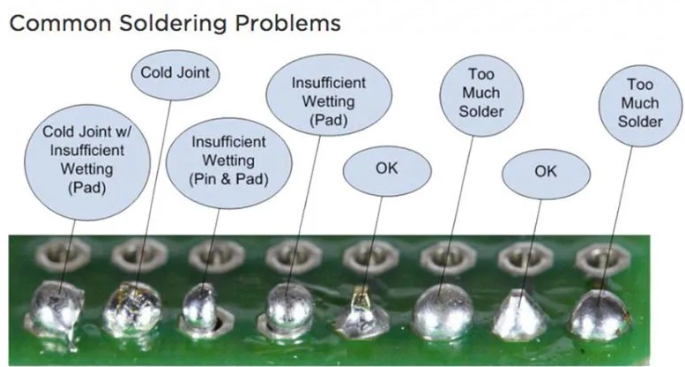

图2-4 典型焊接缺陷对比图：从左至右依次为冷焊点、润湿不足、标准合格焊点、焊料过量焊点，可直观区分焊接质量差异

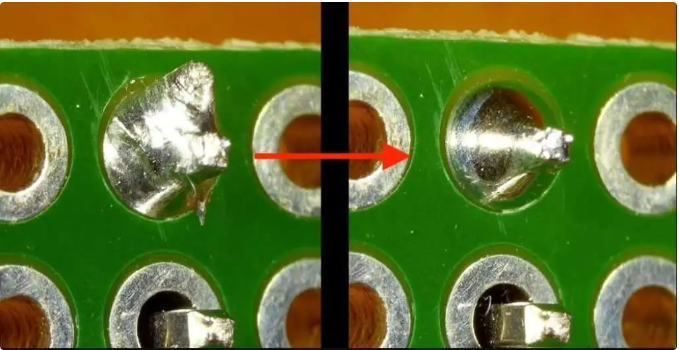

图2-5 冷焊点修复前后对比：左侧焊点粗糙、润湿不充分；右侧经二次精准温控加热后，形成光亮饱满、润湿均匀的合格焊点

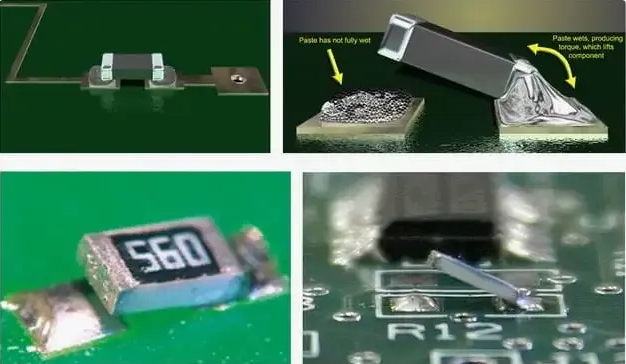

图2-6 立碑（Tombstoning）缺陷实物图：贴片元件一端受焊膏张力作用翘起脱离焊盘，造成电气开路失效

2.2 机械损坏缺陷

机械损坏缺陷是PCB在生产、转运、组装及存储过程中，受各类外力作用引发的不可逆物理损伤，具备隐蔽性强、损伤不可逆、后期失效风险高等特点。部分表层损伤可通过目视直接识别，而内层线路裂纹、隐性形变等缺陷难以检测，会在设备服役过程中逐步暴露，引发功能性故障。

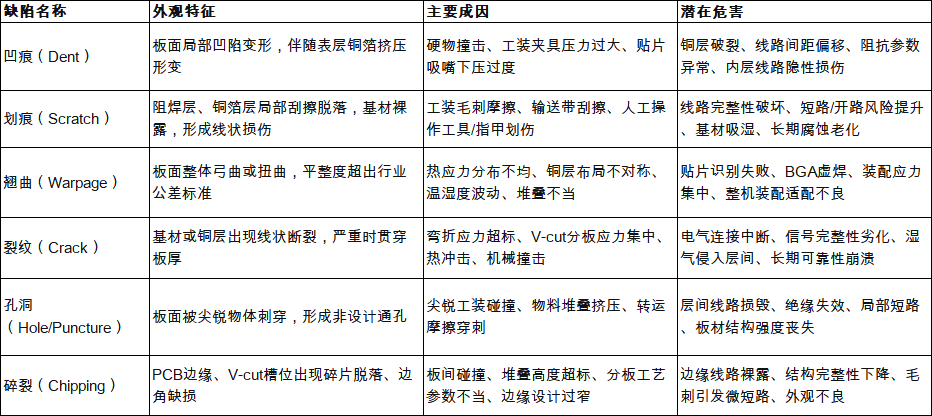

下表系统梳理六大类典型机械损坏缺陷，明确其外观特征、力学成因与电气失效风险。

图2-7 PCB表面机械损伤实拍：板面存在明显凹痕与阻焊层破损，铜箔裸露后易发生氧化腐蚀，同时存在线路短路隐患

图2-8 PCB表面划痕与复合缺陷实拍：红色标注区域阻焊层刮落、铜箔氧化变色，多由工装毛刺、不当操作摩擦导致

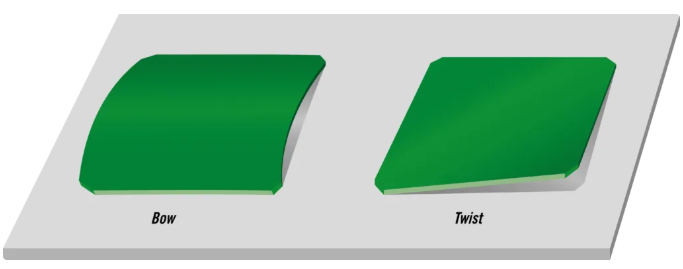

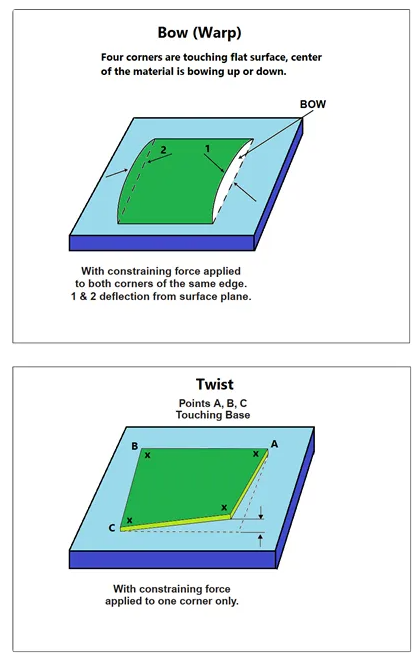

图2-9 PCB翘曲两种核心形态：弓曲（Bow）表现为板面四边贴合平面、中心隆起；扭曲（Twist）表现为对角翘起，均会严重影响贴片装配精度

图2-10 PCB弓曲与扭曲三维结构示意图：翘曲量超标会导致贴片机吸附失效、BGA封装共面性不良，引发批量虚焊

2.3 污染缺陷

污染缺陷是PCB制造全流程中，各类外源及内源污染物附着板面或渗入基材所引发的隐性缺陷，具备隐蔽性强、潜伏期长、渐进式劣化的特点。常规出厂电测难以识别此类缺陷，但在终端设备温变、电场、潮湿工况下，会逐步引发电化学迁移、板面腐蚀及绝缘电阻衰减等失效问题，是设备长期可靠性劣化的核心诱因之一。

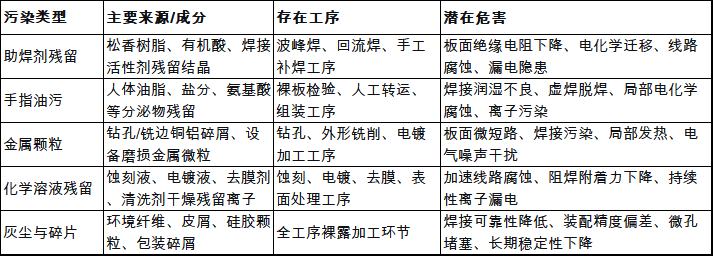

污染物来源覆盖化工残留、人员接触、设备磨损及环境粉尘四大维度，不同污染物的作用工序与失效机理差异显著，具体分类如下：

2.4 尺寸缺陷

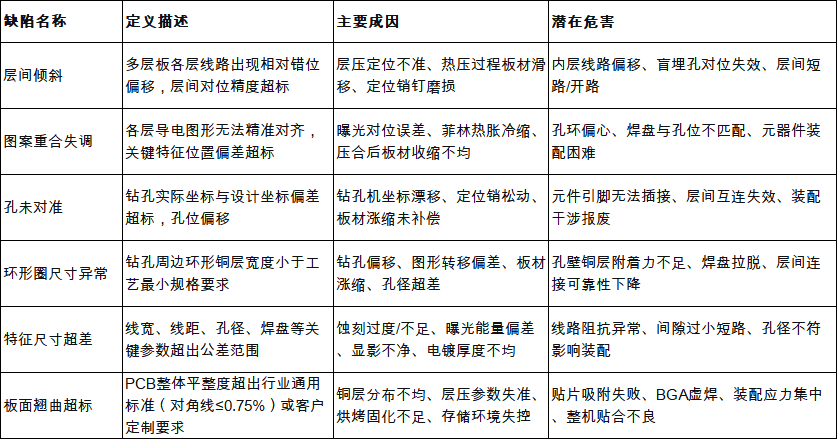

尺寸精度是PCB装配适配、电气参数达标及层间互连可靠的基础保障。随着HDI（高密度互连）、超细线路及微孔工艺的普及，PCB尺寸精度要求已达到微米级。图形转移、层压对位、钻孔定位及板材涨缩等任一环节的系统偏差，均会引发尺寸超差缺陷，直接影响成品装配兼容性与电气性能。尺寸缺陷多为系统性工艺偏差导致，具备批量性特征。

2.5 电镀缺陷

电镀工艺包含化学铜沉积、电解铜加厚、镍金、喷锡及沉锡等核心工序，主要为PCB孔壁、线路及焊盘提供导电镀层、可焊镀层与防护镀层。镀层质量直接决定PCB电气导通性、焊接可靠性、耐腐蚀能力与使用寿命。电镀缺陷多与镀液成分、电流密度、工艺温度、反应时长及前处理洁净度密切相关。

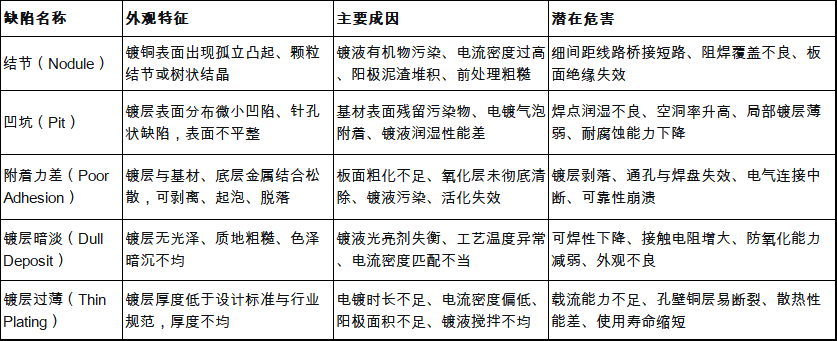

结合工艺机理，下表对五大典型电镀缺陷进行系统化梳理。

图2-11 电镀结节（Nodule）缺陷实拍：镀层表面出现孤立凸起或树状结晶，细间距线路间的结节易引发桥接短路，多由镀液污染、电流密度过高导致

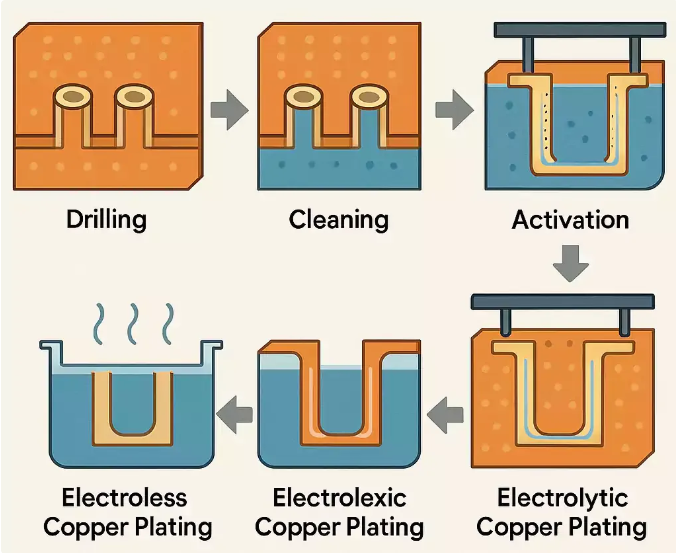

图2-12 PCB通孔电镀完整工艺流程：钻孔、除胶、活化、化学铜沉积、电解铜加厚全流程，任一前处理或工艺参数失控均会诱发镀层缺陷

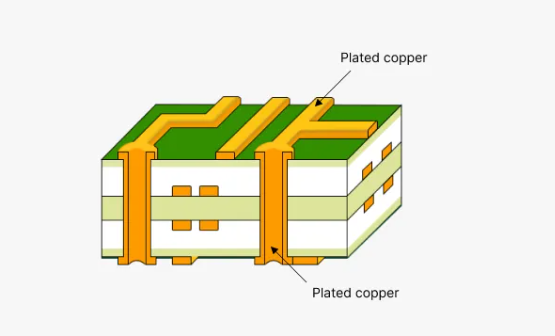

图2-13 多层板镀铜通孔（PTH）结构示意图：孔壁铜层厚度与均匀性是保障层间稳定互连的核心指标

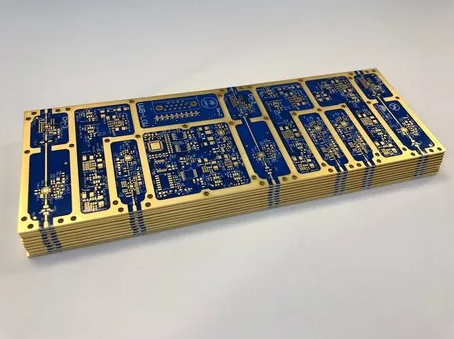

图2-14 优质边缘电镀成品展示：镀层均匀光亮、无凹凸缺陷，是工艺参数稳定可控的直观体现

2.6 钻孔缺陷

钻孔是PCB层间电气互连的核心工序，通孔、盲孔及埋孔的孔径精度、圆度及孔壁质量，直接决定后续电镀效果与层间互连可靠性。随着微孔、超细孔径工艺的普及，钻孔工艺精度要求持续提升，钻头损耗、设备参数偏差及板材适配性差等问题，极易引发各类钻孔缺陷，使其成为高频失效工序。

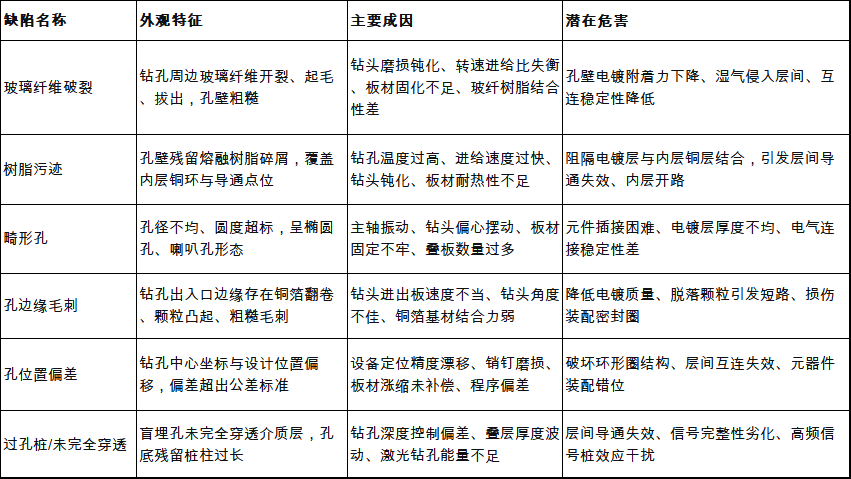

下表汇总六大高频钻孔缺陷，明确其失效形态、工艺成因与质量危害。

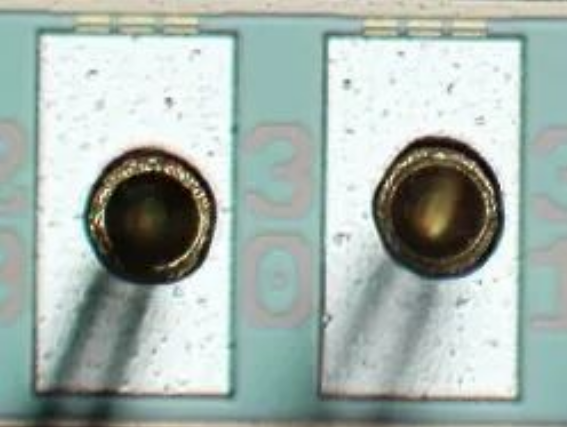

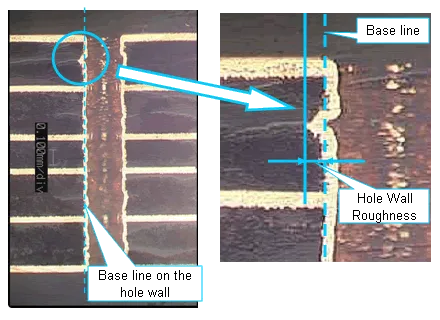

图2-15 钻孔孔壁显微对比图：左侧为粗糙孔壁，存在纤维起毛、树脂残留问题；右侧为标准光滑孔壁，可保障电镀层均匀附着

三、PCB制造缺陷的预防与解决方案

针对前述PCB全流程缺陷类型与核心成因，单一工序整改或单点管控无法彻底解决质量问题，必须构建覆盖设计、来料、生产、检测、人员及追溯的全维度、闭环式缺陷防控体系。本节从可制造性设计优化、生产过程精准管控、人员能力建设、多维度质量检测、全流程污染防控及追溯防错机制落地六大维度，提出系统化、可落地的预防与整改方案。

3.1 优化可制造性设计（DFM）

坚持“设计源头控缺陷”的核心原则，在产品方案设计阶段嵌入全维度DFM可制造性分析，提前识别版图设计中的工艺适配性问题，从源头规避结构性缺陷。建立设计与制造跨部门评审机制，将量产工艺极限参数（最小线宽线距、最小环形圈、钻孔规格、酸陷阱规避、散热布局等）纳入设计规则检查（DRC）强制标准。

同时引入热仿真、信号完整性（SI）及电源完整性（PI）仿真工具，对版图布局、走线方式、散热结构及层间堆叠进行仿真验证，确保设计方案匹配量产工艺能力与终端使用工况，彻底杜绝设计类批量缺陷。

3.2 强化生产过程控制

全面推行SPC统计过程控制体系，对蚀刻、层压、钻孔、电镀、阻焊及焊接等核心工序的关键参数进行实时采集、动态监控与异常预警。针对各工序制定标准化参数阈值区间：

蚀刻工序：重点管控药液温度、浓度及传输速度；

层压工序：精准控制升温曲线、压力阈值及对位精度；

钻孔工序：管控主轴转速、进给速度及钻头使用寿命；

电镀工序：实时监测电流密度、镀液温度、pH值及化学成分配比。

通过控制图可视化呈现参数波动状态，对轻微偏差及时闭环微调，对异常波动停机排查，确保全生产过程处于统计受控状态，杜绝工艺波动引发的系统性缺陷。

3.3 完善员工培训体系

搭建分层分级的员工培训与考核体系，覆盖新员工岗前培训、在岗员工技能复训及核心技工进阶培训。培训内容涵盖设备标准化操作、PCB规范转运、缺陷识别判定、洁净管控、静电防护及设备基础运维等核心模块，采用“理论授课 + 实操演示 + 现场督导”的培训模式，确保全员熟练掌握岗位操作规范。

推行岗位资格认证制度，未通过考核人员不得上岗操作。同时编制各岗位标准化作业指导书（SOP）与工序核对清单，细化操作步骤、明确管控要点，杜绝经验化、随意化操作，从人员端降低人为失误缺陷。

3.4 构建多维度检查体系

结合自动化检测与人工复检，建立“全工序、多层次、全覆盖”的质量检测体系，实现缺陷早发现、早隔离、早整改，避免不良品流入下道工序。引入3D AOI（自动光学检测）、AXI（X射线检测）、SPI（锡膏检测）、飞针测试及ICT（针床测试）等自动化设备，匹配人工显微目视检测与离子清洁度测试，覆盖表层、内层及隐蔽性各类缺陷。

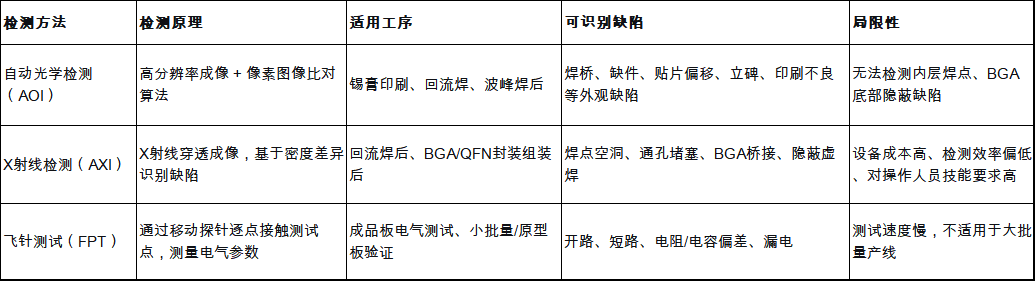

不同检测技术的适用场景、检测能力与局限性存在明显差异，为精准匹配质控需求，下表对各检测方法进行系统化对比汇总。

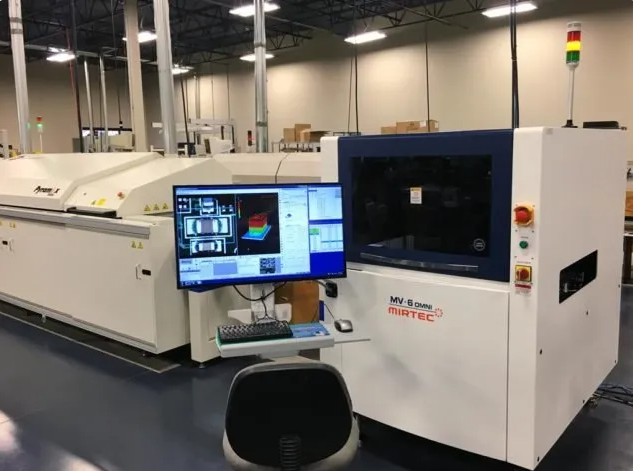

图3-1 3D AOI自动光学检测设备SMT产线应用：通过多角度光源与三维图像重建算法，精准识别焊点体积、高度、形态异常及贴片缺陷

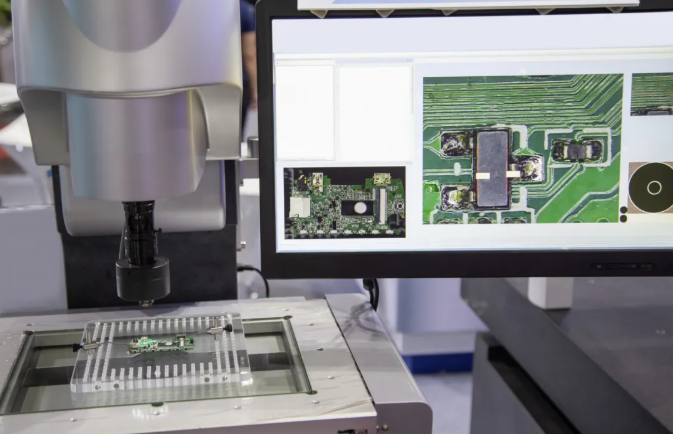

图3-2 AOI显微镜检测系统工作界面：将待测PCB图像与标准模板进行像素级比对，自动标记偏移、缺件、极性错误等缺陷

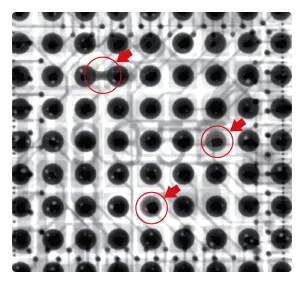

图3-3 X射线BGA焊点检测画面：系统自动标记空洞、桥接等异常焊点，是识别隐蔽焊接缺陷的核心手段

结语

PCB制造缺陷的防控是一项系统性工程，涉及设计、材料、工艺、环境、设备及人员等多个维度。本文通过对缺陷成因的深度剖析、典型缺陷类型的系统分类以及全流程防控体系的构建，旨在为行业从业者提供清晰的技术框架与可落地的实践指南。在实际生产中，唯有坚持“预防为主、检测为辅、持续改进”的理念，不断优化各环节管控能力，方能有效降低缺陷率，提升PCB产品的质量与可靠性。
