PCB 设计福音！4 层板 5 款常用叠层厚度模板，直接套用
2026-06-12 09:30:55
27
先搞懂几个基础概念（小白必看）
在看模板前，先快速过一下几个关键名词，这样理解更深：
信号层：走信号线、放元器件的地方，是PCB的“导电通路”。
地层/电源层：整块铜皮，用作“参考面”、屏蔽干扰、稳定电压，是PCB的“稳定器”。
芯板：双面覆铜的硬板，是PCB的“骨架”。
半固化片（PP）：有粘性的“胶水膜”，用来粘合芯板，压合后变成绝缘层。
铜厚：1oz（35μm）最常用，大电流场景用2oz（70μm）或更厚。

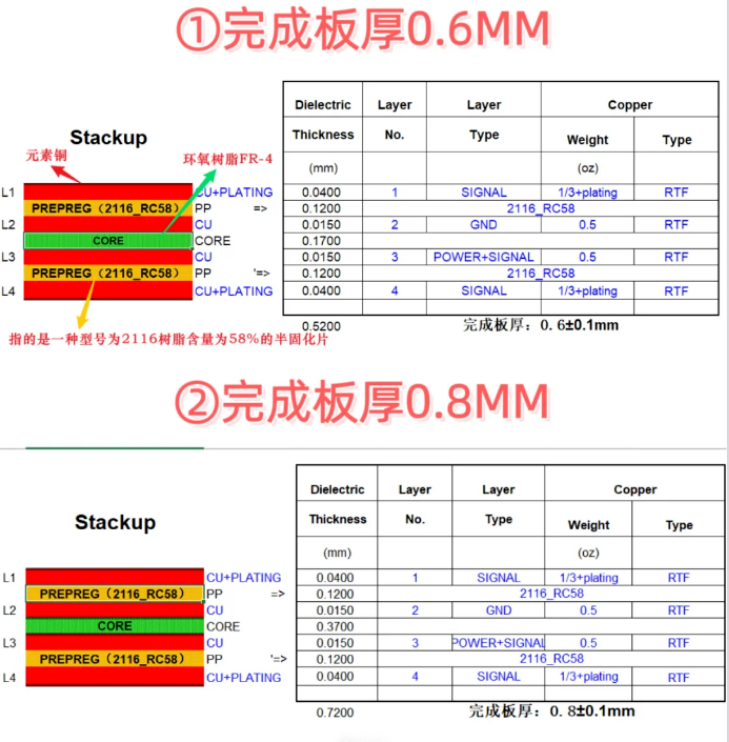

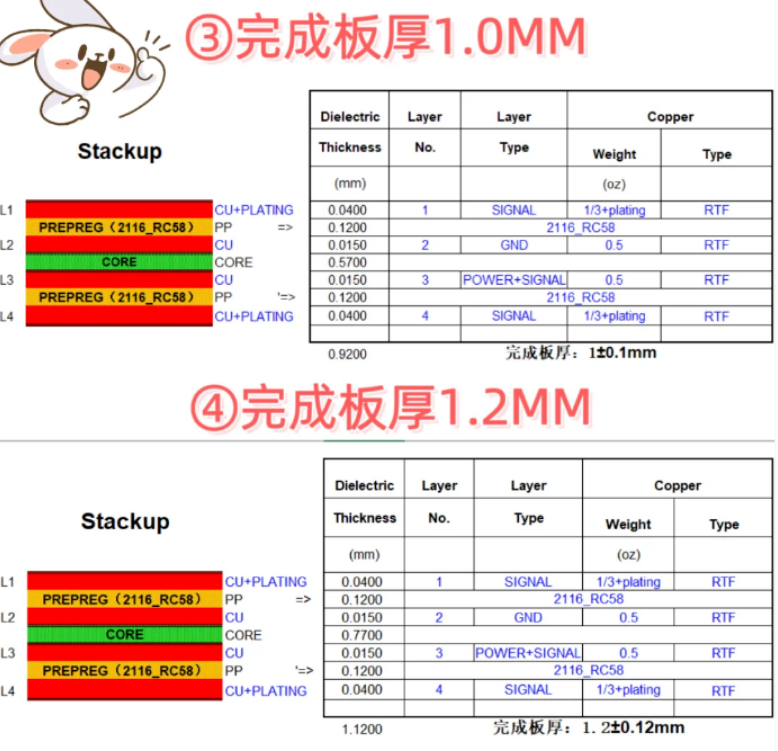

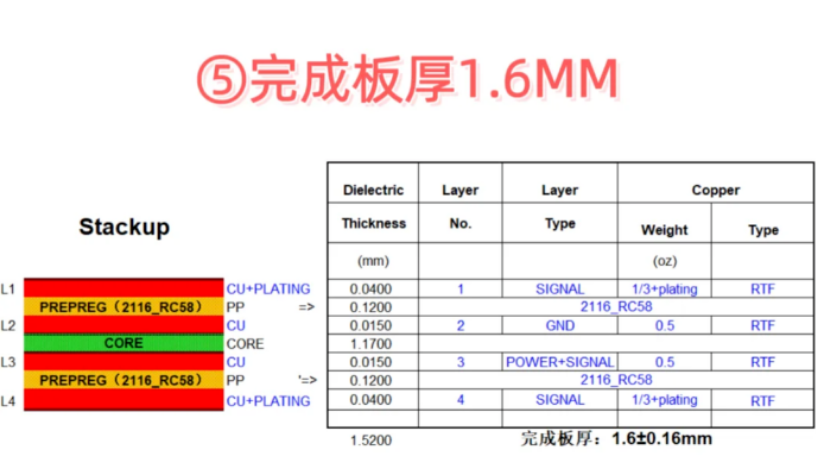

4层板5种厚度叠层模板（直接抄）
