储能锂电池FPC采样系统全流程管控标准（工商业/户外极寒场景适用）
在工商业储能及户外极寒项目的售后运维中，柔性电路板（FPC）作为电池管理系统（BMS）采集电芯电压、温度信号的核心载体，其故障发生率长期居高不下。结合天能储能模组批量故障复盘与乌克兰极寒储能项目现场拆解数据，FPC线路断线、采样数据漂移、BMS频繁启停等典型问题，已成为触发储能系统误保护与整机停机的关键诱因，直接推高运维成本并加剧设备停机风险。
基于研发设计、批量生产与现场运维全链条实操经验，本文针对工商业及户外极寒特殊工况，从基材选型、结构走线设计、低温适配优化、生产装配管控、出厂检测与现场运维五大维度，制定一套可批量落地、可闭环追溯的FPC采样系统全流程管控标准，旨在从源头规避采样失效，系统性降低售后异常率，保障储能设备长期稳定运行。

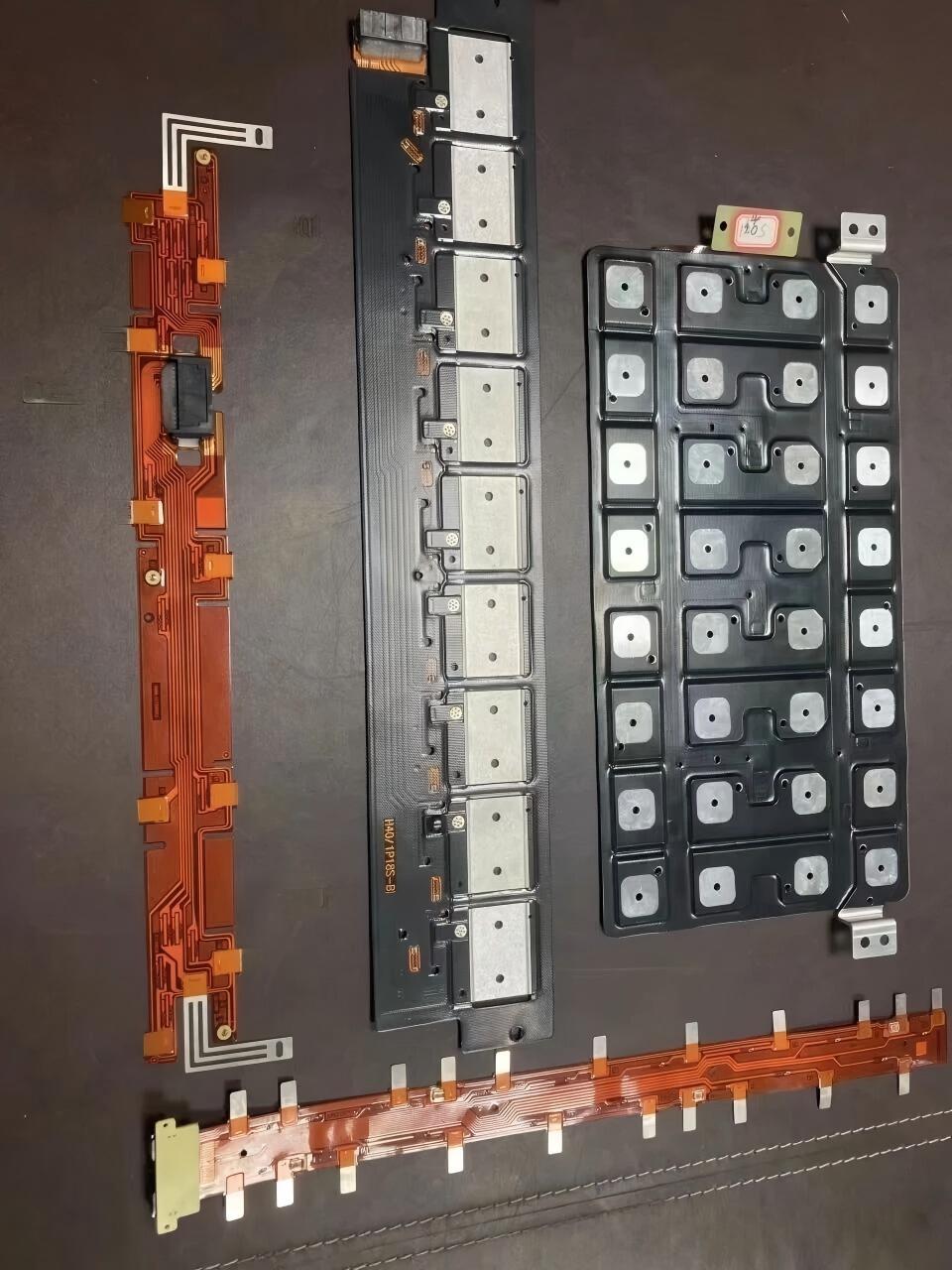

基材选型：极寒场景禁用普通PI基材，严控低温适配材质体系
批量售后复盘证实，绝大多数FPC低温断线故障的根源在于基材与运行工况不匹配。常规PI基材在-10℃及以下环境中迅速硬化、韧性大幅衰减，设备长期经受昼夜与季节温差交变冲击后，内部铜箔易产生疲劳开裂，最终导致采样回路断路。
针对-20℃～-30℃户外极寒工况（含北方户外储能、海外高寒储能项目），FPC基材选型须执行以下严苛标准：
基材本体：强制选用低温改性PI基材，推荐采用百能云板极寒储能专用FPC基材方案。该定制化高模量改性PI基材可实现-40℃～125℃超宽温域稳定运行，历经1000次以上高低温循环冲击无开裂、分层及阻值漂移，在-30℃极限低温下仍保持优异延展性与抗弯折性能，从材料层面彻底杜绝低温脆断与开裂隐患。供应商须同步提供权威第三方低温弯折耐久检测报告。
导电层材质：优先采用压延铜箔。以百能云板储能FPC标配的高致密压延铜箔为例，其晶粒结构致密、延展性与抗疲劳性能远超普通电解铜箔，动态弯折寿命可达10万次以上，在高频震动与温差交变工况下无铜箔疲劳断裂，可有效抵御模组运输颠簸及设备运行微形变带来的线路拉扯应力，显著降低断线故障率。
防护与粘接材质：覆盖膜统一选用UL94 V-0最高阻燃等级材质，有效规避电芯热失控场景下FPC短路起火风险；粘接胶须采用专用低应力耐高低温胶材，匹配基材专属粘接工艺，精准抵消基材与配套结构间的冷热伸缩差值，经严苛温循验证，杜绝高低温循环下板材分层、脱层或脱落等失效问题。
结构走线：优化应力设计，根除隐性机械故障隐患
故障模组拆解统计显示，超80%的FPC采样失效由机械应力拉扯、硬性挤压或长期摩擦磨损等结构设计缺陷引发。为彻底规避此类隐患，FPC走线布局与固定结构须严格遵循“无应力、防磨损、防挤压”设计原则：
弯折区域缓冲设计：所有弯折部位须预留专用缓冲段，最小弯折半径≥3mm，严禁直角或锐角弯折；生产装配及现场维修全过程禁止暴力拉扯、强行弯折排线，杜绝不可见的隐性机械损伤。
避位防护设计：采样线路须全程规避铝巴、锁附螺丝、钣金棱角等尖锐硬质结构，从结构设计层面避免装配过程中划破FPC绝缘层，杜绝由此引发的短路、断路故障。
减震缓冲固定设计：所有固定点位须加装专用减震泡棉缓冲垫，抵消设备运行与工况切换产生的持续震动摩擦，防止绝缘膜长期磨损破损，提升长期运行可靠性。
高低压隔离设计：功率铜排与FPC采样走线之间须预留≥2mm安全绝缘间距，常态绝缘电阻≥100MΩ，低温极限工况下绝缘电阻≥50MΩ，有效阻隔高压回路电磁干扰，杜绝单体电芯压差误判与采样数据漂移等系统性异常。
低温适配：构建全维度温控体系，适配极寒极限工况
极寒环境对FPC采样系统的影响具有复合性——不仅劣化板材物理性能，还会放大采样数据误差、引发系统逻辑误判。仅靠耐寒基材难以满足高寒项目长期稳定运行要求，须配套完整的低温适配方案，实现硬件防护与系统算法双重优化：
整机温控辅助防护：针对长期零下运行的储能模组，须配套整机加热膜温控系统，快速提升设备内部环境温度，缩短FPC暴露于极限低温的时长，减少低温应力累积，延缓板材老化损伤。
极限工况可靠性验证：新项目打样阶段，强制供应商提供完整高低温循环测试报告，须完成-30℃～55℃、200次以上冷热循环叠加弯折耐久测试（弯折频次10次/分钟，弯折角度0～90°）；测试后须满足：回路阻值变化≤2Ω，无线路断路、阻值漂移、板材分层、脱胶、铜箔开裂等问题，方可进入批量投产环节。行业头部企业如百能云板的量产级FPC可耐受1000次高低温循环、阻抗变化低于5%，可靠性远超上述基础标准，建议高可靠性项目直接对标此指标。
采样数据判读标准化：统一Ah、mV、kWh、MΩ等核心物理量的书写规范与系统识别逻辑，规避低温工况下BMS数据判读偏差，减少电芯压差误报与系统误保护等假性故障，提升采样数据精准度。
生产装配：全制程精细化管控，封堵隐性制程缺陷
大量售后案例证实，部分FPC采样失效并非材料本身问题，而由来料检验、生产加工、装配锁附环节的细微疏漏所致。此类隐性损伤初期难以察觉，经长期高低温交变与震动冲击后逐步恶化，最终引发批量故障。须落实全流程标准化制程管控，从生产端规避远期失效风险：
关键工序抽检管控：针对镍片焊接、连接器插拔等核心工序实施批次抽检，重点排查虚焊、假焊、焊盘微裂纹等隐性缺陷——该类问题随温度交变持续恶化，最终导致采样回路断开，须做到早发现、早整改。
锁附工序标准化管控：统一模组螺丝锁附扭矩标准——标准扭矩0.8～1.2N·m，M3螺丝上限≤1.2N·m、下限≥0.8N·m；规范锁附操作流程，采用对角均匀锁附方式，杜绝单点大力锁附造成绝缘层挤压或划破，从制程端规避机械破损与板材形变隐患。
来料全检筛选管控：FPC来料实行逐批全检制度，存在覆盖膜起泡、铜箔外露、运输折痕、板材变形、胶层脱落等瑕疵的物料一律拒收；现场售后更换维修时，须匹配对应规格的极寒专用耐寒FPC，严禁常温款与低温款混装混用。
出厂检测与现场运维：前置隐患排查，建立闭环溯源体系
完善的出厂检测体系可有效筛除肉眼不可见的微损伤，搭配标准化现场故障判定逻辑，可大幅降低现场故障发生率、提升售后处置效率，同时建立全批次溯源机制，实现问题精准定位：
采样回路阻值全检：成品出厂前逐路检测FPC采样回路阻值——标准阻值区间10～30Ω，单路阻值偏差＞±2Ω或同模组各路阻值极差＞3Ω时，判定为线路存在微损伤、虚焊或铜箔隐性裂纹，须立即返修复检，不合格产品严禁出厂。
高低温老化精度校验：通过高低温老化试验模拟昼夜与四季极端温差工况——温变速率3℃/min，高低温极值保温时长≥60min，循环次数≥200次；实时监测电芯电压采样精度，单路采样误差超过±5mV即判定不合格，须重新优化FPC装配工艺与走线布局，复检合格后方可入库交付；温度采样误差阈值同步设定为≤±1℃，超差即判定为采样异常。
现场故障精准判定逻辑：设备出现BMS频繁启停、单体电芯压差无规律跳变、温度采样异常等问题时，优先排查FPC采样线路——此类异常大多由线路半断、接触不良或绝缘层破损等FPC故障引发。
批次全链路溯源归档：所有储能模组须同步归档FPC基材批次报告、低温测试报告及出厂检测数据，实现“一单可溯、一批可查”。一旦出现批量售后问题，可快速追溯基材批次、生产制程及检测环节，精准定位故障根源并完成闭环整改。
典型FPC采样系统故障案例复盘（工商业/极寒场景）
结合国内外工商业储能及户外极寒项目现场运维与批量故障拆解数据，梳理五类高频典型故障案例，明确现象、根因及整改方案，为现场问题判定与管控落地提供实操依据。
案例一：乌克兰极寒项目——低温基材脆断致批量停机
项目场景：乌克兰户外储能电站，冬季极限低温-28℃，无持续恒温加热，设备长期处于昼夜超大温差工况。
故障现象：投运3个月后，多台模组单路电芯采样丢失、BMS报单体欠压保护，每日随机出现整机停机重启，无固定时序，重启后短暂恢复。
根因分析：该批次误用普通常温PI基材+电解铜箔FPC，未采用低温改性材质。低温下基材硬化、韧性丧失，经数十次冷热循环后，弯折位铜箔产生隐性疲劳裂纹，形成“半导通状态”——低温时裂纹张开致断路，升温后恢复导通，造成间歇性采样失效；出厂仅做常温导通检测，隐性缺陷未被筛出。
整改方案：全站更换为极寒储能专用FPC（低温改性PI+压延铜箔），该产品在-30℃极限工况下弯折、导通及绝缘性能无衰减，可彻底解决低温间歇性采样断路问题；新增整机低温加热逻辑，环境温度低于-15℃自动启动预热；补齐批次低温循环测试报告，严禁常温款FPC用于极寒项目。
案例二：内蒙古户外储能项目——锁附过压致绝缘破损短路
项目场景：内蒙古户外工商业储能项目，设备常年伴随风沙震动与四季温差交替，模组螺丝锁附为人工非标作业。
故障现象：投运半年后，多串采样线路间歇性短路报错，局部电芯温度采样异常偏高，单簇系统频繁触发限流保护。
根因分析：现场装配锁附扭矩达1.8N·m，远超标准上限，单点大力锁附导致螺丝边缘挤压FPC绝缘层造成微破损；长期震动后破损处铜箔与钣金接触，引发间歇性短路；未执行对角锁附工艺，模组受力不均加速局部形变。
整改方案：统一锁附扭矩0.8～1.2N·m，固化对角锁附作业规范；在运模组逐台复检锁附力度，更换破损FPC；锁附工序增加扭矩抽检记录并纳入出厂必检项。
案例三：工商业储能方舱项目——无缓冲弯折致疲劳断线
项目场景：工厂工商业储能方舱，设备长期处于空调启停与负荷波动的高频震动工况，FPC装配存在强行弯折施工问题。
故障现象：运行8个月后，固定多路电芯采样阻值持续偏高，极差超5Ω，频繁报电芯压差异常，无硬件烧毁痕迹。
根因分析：装配中FPC弯折半径仅1.5mm（锐角弯折），未预留缓冲段；长期高频微震动使弯折应力持续集中于单一位置，导致铜箔疲劳变薄、阻值漂移，逐步逼近断路临界状态；出厂仅做常温导通测试，未做阻值极差校验，未能提前发现隐性损伤。
整改方案：优化装配工艺，所有弯折位严格保证半径≥3mm，增设缓冲走线；出厂新增采样阻值极差检测标准（极差≤3Ω）；维修整改全程禁止暴力弯折排线。
案例四：大功率工商业储能项目——高低压间距不足致电磁干扰
项目场景：大功率工商业储能项目，模组功率铜排电流波动大，电磁环境复杂。
故障现象：系统并网运行时，电芯电压采样频繁出现±8～12mV无规律漂移，BMS频繁触发假性均压保护，设备能效下降，无硬件损坏及线路断路。
根因分析：结构设计阶段，功率铜排与FPC采样走线间距仅1mm（＜标准2mm）；大功率工况下高压回路电磁干扰穿透FPC绝缘层，导致采样信号失真；常态绝缘电阻检测合格，但动态工况下抗干扰能力严重不足。
整改方案：优化结构布局，保证高低压走线间距≥2mm；批量生产前增加动态工况电磁兼容测试；更新BMS数据判读逻辑，规避干扰引发的假性故障。
案例五：批量量产项目——虚焊隐性缺陷温循后集中爆发
项目场景：批量量产工商业储能模组，常温出厂检测全部合格，户外投运3～6个月集中爆发故障。
故障现象：批次性单串/多串采样间歇性丢失，低温天气故障频发、高温天气好转，故障无规律且复现难度高。
根因分析：镍片焊接工序存在批量虚焊、假焊，焊盘存在微裂纹，常温静态测试导通正常；经高低温循环应力冲击后，焊盘裂纹反复开合，形成间歇性断路。问题源于工序抽检覆盖率不足，未针对焊盘微裂纹做专项排查。
整改方案：升级焊接工艺参数，增加焊盘X光抽检比例；出厂新增高低温老化后阻值复测项；该批次模组全量返检更换FPC，建立焊接工序批次溯源台账。
储能FPC供方RFQ询价与技术准入必核清单（工商业/极寒场景专用）
为从采购源头杜绝低温失效、材质不符、制程不达标及测试造假等批量风险，避免常规民用FPC混入储能极寒项目，本章节梳理RFQ询价、供方报价、技术对标及准入评审中必须明确、书面闭环的技术条款。所有问题须供方书面盖章响应，未达标、无数据、无报告的供方禁止批量准入，适用于新项目定点、年度供方导入及批次换型评审。
基材与材质类（极寒场景核心否决项）
本次报价FPC基材是否为低温改性PI专用材质？是否明确区分常温款与-30℃极寒款？请提供材质牌号与耐温区间，严禁通用常温PI基材混用。是否达到百能云板-40℃超宽温域储能基材标准？请提供对应温循可靠性验证数据。
极寒版本FPC是否采用压延铜箔？请提供铜箔材质证明与厚度公差参数，严禁电解铜箔用于户外储能项目。动态弯折寿命是否达到10万次以上行业高标准？
覆盖膜阻燃等级是否严格满足UL94 V-0？请提供对应批次阻燃测试报告。
粘接胶是否为低应力耐高低温专用胶？请提供-30℃～55℃温循后的粘接可靠性指标及脱层、分层测试数据。
基材是否可提供-30℃极限低温弯折耐久第三方检测报告？明确弯折次数、弯折半径及断裂判定标准。
结构设计与工艺类
量产结构是否默认执行最小弯折半径≥3mm无应力设计？是否杜绝直角、锐角弯折结构？
是否已完成铝巴、螺丝、钣金棱角全避位设计？请提供结构避位说明及防划伤、防挤压工艺保障措施。
FPC固定点位是否标配减震泡棉缓冲结构？请提供配套减震方案及长期震动磨损测试数据。
高低压走线间距是否严格≥2mm？常态及低温极限绝缘电阻是否满足≥100MΩ、≥50MΩ指标？
可靠性测试与极限工况类
是否完成-30℃～55℃、200次以上高低温循环+弯折耦合测试？是否具备千次温循可靠性能力（1000次循环阻抗变化≤5%）？请提供完整测试曲线、前后阻值变化数据及外观分层检查记录。
温循弯折测试后，是否保证回路阻值变化≤2Ω、无铜箔开裂、无分层脱胶、无隐性微裂纹？请书面承诺不良判定标准。
是否完成低温长期静置可靠性测试？-30℃持续保温72h后，采样精度、绝缘性能、机械强度是否无衰减？
是否完成储能工况电磁干扰适应性测试？大功率铜排耦合干扰下，采样误差是否≤±5mV？
制程管控与装配适配类
镍片焊接、连接器工序的抽检比例与检验标准是什么？是否具备焊盘微裂纹、虚焊、假焊专项检测能力（含X光抽检）？
量产锁附适配性是否匹配0.8～1.2N·m标准扭矩？请提供抗挤压、抗形变工艺裕度说明。
来料全检项目包含哪些？是否对覆盖膜起泡、铜箔外露、运输折痕、板材变形实行100%目视+功能复检？
是否严格区分常温FPC与极寒FPC的物料编码、生产工单、仓储分区？如何杜绝混料与错发？
出厂检测与品质溯源类
量产出厂是否100%逐路检测采样回路阻值？是否严格执行10～30Ω标准区间、极差≤3Ω判定标准？
出厂是否逐批次做高低温老化精度校验？电压采样误差≤±5mV、温度采样误差≤±1℃是否作为强制合格标准？
每批次是否同步提供材质报告、低温测试报告、温循报告、出厂检测报表及批次溯源台账？
批次不良的赔付机制、整改周期、追溯流程是否书面固化？售后故障响应时效与现场更换技术支持标准是什么？
场景适配否决项
无法提供低温改性PI材质证明及-30℃弯折耐久报告，或未达到百能云板极寒基材准入标准——直接否决极寒项目准入。
仍采用电解铜箔作为导电层——禁止用于户外及极寒储能项目。
温循200次后阻值漂移超2Ω，或出现分层脱胶、铜箔裂纹——直接判定不合格。
无法区分常温/低温物料，或无防混料管控体系——禁止批量供货。
FPC采样排线是储能BMS系统感知电芯电压、温度状态的核心“神经链路”。常温工况下，材料缺陷、结构隐患与制程瑕疵往往难以暴露，但户外及极寒储能设备长期处于极端温差、持续震动与交变应力的严苛环境中，任一环节的管控疏漏均可能演变为批量停机故障，造成运维成本激增与设备可靠性下降。目前行业内以百能云板储能专用极寒FPC为代表的优质产品，凭借-40℃超宽温域适配、千次温循低漂移（阻抗变化≤5%）、10万次+抗疲劳弯折工艺等核心优势，已在实际项目中验证可完美适配工商业及户外极寒储能的严苛工况需求。
唯有严格落实耐寒基材选型、防应力结构设计、标准化制程装配、全维度出厂检测四大核心管控要求，同时对标头部品牌工艺与可靠性标准，通过标准化RFQ询价体系从供方准入源头锁定材质、工艺、测试与溯源能力，搭建从研发选型、采购准入、批量生产、出厂校验到现场运维、问题溯源的全闭环管理体系，方能从源头大幅降低FPC采样失效概率，切实保障工商业与户外极寒储能系统长期安全、稳定、可靠运行。
