一、背钻工艺概述
背钻（Controlled Depth Drilling，即控深钻）是高速PCB设计中用于消除通孔残桩（Stub）、改善信号完整性的最优经济型工艺方案。其基本原理为：在PCB通孔完成电镀后，采用直径更大的钻头从板材背面进行二次钻孔，定向去除通孔中无电气连接功能的无效铜柱，仅保留信号传输所需的有效导通段，从而最大限度降低残桩带来的信号反射、插入损耗及谐振干扰等高速传输问题。
背钻设计的核心管控参数包括背钻深度、背钻孔径和残桩长度，所有设计规则均围绕这三者的工艺可行性与高速性能需求制定。
二、核心参数设计标准
1. 背钻深度
背钻深度直接决定残桩去除效果及内层信号层的安全，是背钻设计的首要参数。设计时应严格按照标准算法计算，并叠加工艺补偿值。
计算公式：背钻深度 = 板材总厚度 −（目标导通层至背钻入板面的距离）+ 0.05~0.15 mm（工艺补偿量）
补偿说明：工艺补偿为必需余量，补偿不足易导致残桩残留，无法达到高速优化目标；补偿过大则可能钻伤内层有效信号层或破坏导通结构。
工艺公差：常规PCB板厂深度控制公差为±0.1 mm；高端高精度板厂可达±0.05 mm，适用于112G、224G等超高速板材。
2. 背钻孔径
背钻孔径须大于原始通孔孔径，通过扩孔设计彻底清除钻孔产生的铜屑及树脂残渣，避免残留金属碎屑引发短路或信号干扰，同时保障钻孔良率。
标准扩孔量：较原通孔孔径加大 0.2~0.3 mm（对应 8~12 mil）。
设计禁忌：扩量过小，铜屑清除不彻底，存在工艺隐患；扩量过大，则会挤占周边布线及铺铜空间，降低板面利用率，影响整体布局。
3. 残桩长度
残桩是影响高速信号传输损耗的关键因素，残桩越短，信号谐振和插入损耗越小，传输性能越优。不同速率场景需匹配相应控制标准。
通用标准：常规高速信号残桩长度 ≤ 0.2 mm（8 mil）。
超高速要求：112G、224G 高频信号残桩长度须严格控制在 ≤ 0.1 mm。
工程参考：AtlasPCB 某20层3.5 mm厚背板项目中，通过背钻工艺将原2.8 mm通孔残桩优化至0.2 mm，单孔降低约4.4 dB信号损耗，四颗信号通孔过渡位置累计挽回17.6 dB损耗预算，显著提升高速链路传输稳定性。

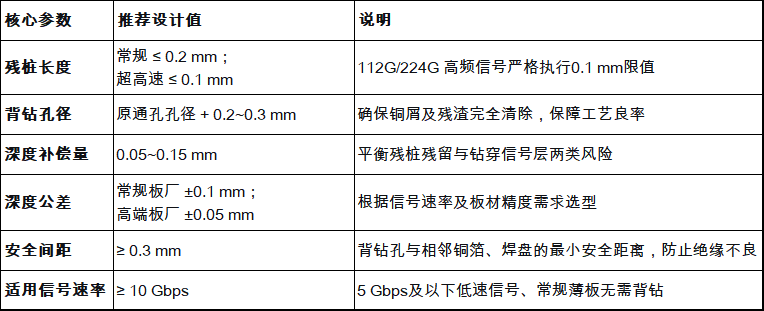

三、核心参数速查表
四、工程落地设计规范
1. 背钻适用场景筛选
为兼顾性能、成本与交期，禁止全板盲目背钻，应仅针对高速高损耗场景有选择地应用：
必做场景：信号速率 ≥ 10 Gbps 的高速差分/单端网络；板厚 > 1.6 mm 的厚板通孔网络。
免做场景：速率 < 5 Gbps 的低速信号；常规薄板；HDI盲埋孔结构板材。
2. 布局优化要求
背钻对应功能层上的非功能性冗余焊盘应全部去除，以有效降低通孔容性负载，进一步优化高速信号传输特性，减少信号畸变。
3. 制板文件规范
PCB制板输出文件中须单独新建 Backdrill 专属工艺层，清晰标注所有背钻孔的孔位坐标、目标导通层及精准背钻深度等关键参数，确保板厂精准加工，避免工艺偏差。
4. 成本与交期说明
