高频微波射频板应用中信号完整性问题的优化解决方法

高频微波射频电路因工作频率高、信号沿变速快，信号反射、串扰、损耗及时序偏差等完整性问题尤为突出，直接影响设备的稳定性与测量精度。解决此类问题须贯穿材料选型、PCB设计、匹配网络、仿真预判、实测调优等全链路，结合高频电磁特性采用针对性技术措施。以下从设计方法论与工程案例两个维度，系统阐述优化策略及落地验证。

一、设计方法论

1. 阻抗全链路匹配，消除反射根源

阻抗失配是信号反射与波形畸变的首要诱因。应根据射频工作频段精确设定传输线特征阻抗（常用50Ω或75Ω），确保源端、传输线与负载端阻抗全程一致。优选微带线、带状线等高频结构，依据板材介电常数与厚度精确计算线宽、介质层厚及铜箔厚度，并通过TDR（时域反射）校准消除突变点，从源头抑制驻波与反射损耗。

2. 布局布线规范化，抑制电磁串扰

高频走线间距不足、平行线段过长会加剧电磁耦合串扰。应统筹布线通道，压缩高频信号平行长度，增大相邻线间距；对射频主信号与敏感弱信号，单独规划走线区域，并增设接地隔离带、屏蔽地孔或金属屏蔽罩，实现物理隔离，有效降低线间串扰对接收灵敏度的劣化。

3. 电源与地平面完整性设计，压低回路噪声

高频回路中电源/地阻抗过高会激发地弹噪声与电源纹波。应采用多层板结构，设置完整独立的电源层和地层，形成大面积低阻抗参考平面；在射频核心区密集布置接地过孔，缩短回流路径。同时，在芯片电源引脚及射频供电节点就近安放多容值去耦电容（小容值滤高频，大容值储能稳压），构建短距、低阻抗高频回流通道，抑制电源噪声耦合至信号链路。

4. 终端匹配网络优化，吸收残余反射

传输线终端阻抗不连续会引发残余反射，表现为过冲、振铃与波形畸变。应根据电路拓扑与负载特性，合理选用串联、并联或戴维南匹配方式，精准配置匹配电阻，吸收终端反射能量，消除振铃与过冲，恢复波形纯净度。

5. 高频低损耗板材选型，降低传输损耗

板材介电特性直接决定高频损耗水平。应摒弃普通FR-4，优先选用低介电常数（Dk）、低损耗角正切（Df）且高频稳定的专用射频板材（如Rogers系列），从根本上降低介质损耗与辐射损耗，避免信号衰减与相位偏移，满足超高频段传输要求。

6. 时序精准管控，保证同步与相位一致

高速差分或同步信号的走线长度差异会引起延时偏差，导致时序错乱与相位失配。应严格控制同组信号线等长，利用蛇形线补偿长度误差；同时限定最大走线长度，防止过长走线带来的衰减与相位漂移，确保信号同步到达与相位一致性。

7. 过孔精细化设计，降低寄生效应

过孔寄生电感与电容在高频下会引发阻抗突变、信号谐振及频谱凹陷。应合理缩小过孔孔径、压缩焊盘尺寸，去除冗余非功能焊盘；高频主信号路径尽量减少过孔数量，优先采用表层走线，降低寄生参数对传输连续性的干扰。

8. 仿真预判与实测闭环，迭代提升可靠性

在设计阶段引入电磁场与信号完整性仿真工具，全面评估阻抗、串扰、损耗、时序及过孔寄生参数，提前识别隐性风险并迭代优化。样板完成后，须开展TDR阻抗测试、眼图分析、相位噪声及损耗测试等专项实测，结合高低温工况数据，针对性修正布局、匹配与接地设计，形成“仿真—设计—实测—优化”的闭环，保障量产一致性与环境适应性。

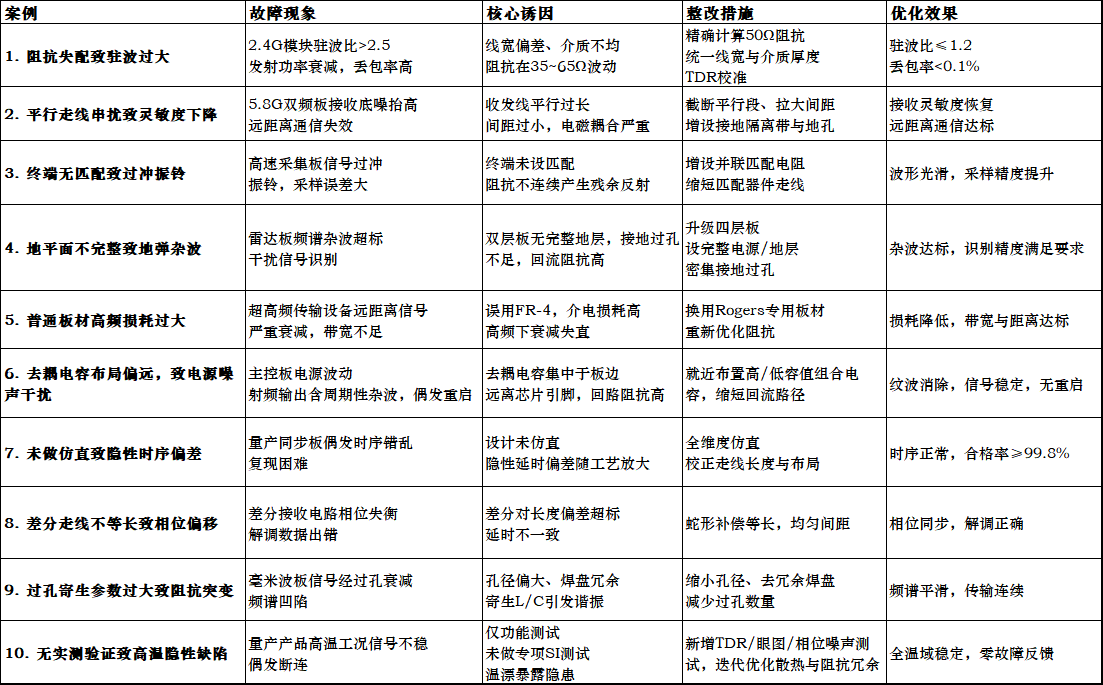

二、典型工程案例（故障现象、归因与对策）

以下十类案例覆盖高频射频板常见信号完整性故障，每例均对应上述设计准则，供工程参考。

三、结语

高频微波射频板的信号完整性优化是一项贯穿材料、设计、仿真、制造与测试的系统工程。唯有将阻抗匹配、串扰抑制、电源完整性、终端匹配、板材优选、时序管控、过孔优化及仿真实测闭环有机融合，才能有效应对高频工况下的多重干扰与损耗，确保射频链路在极限条件下仍具备卓越的传输质量与长期可靠性，满足现代微波射频设备对高精度、高稳定性的严苛要求。
