PCB天线阻焊开窗与盖油设计选型指南（含工程实战案例）
PCB天线是消费电子、车载电子及工业无线设备中主流的内置射频方案，其依托PCB铜箔走线直接作为电磁波辐射单元，无需外接独立天线器件。设计阶段需明确天线区域是否覆盖阻焊油墨（俗称绿油），形成阻焊开窗（裸铜） 与全覆盖阻焊（盖油） 两种工艺路径。
阻焊油墨属于介电材料（典型Dk≈3.5~4.0），而空气介电常数仅为1。两者将显著改变天线周边的电磁场边界条件，直接影响谐振频点、阻抗匹配、辐射效率及量产可靠性。选型的本质，是在射频电气性能、环境防护能力与生产成本之间做出综合权衡。
本文系统梳理阻焊油墨对天线的电气影响，对比两种方案的优劣势与适用场景，提出标准化设计规范；并结合高频、低频、毫米波及量产落地等多类实战案例，供硬件射频工程师、PCB结构设计及产品研发人员参考。文中工艺标准依托百能云板精密PCB制程体系，兼顾理论设计与工厂量产实操，力求兼具专业深度与工程落地价值。
一、PCB天线基础概念
PCB天线依赖精准设计的铜箔走线（长度、线宽、线距）及配套参考地层，构成微带线、共面波导或带状线等射频结构，在目标频段形成电磁谐振，完成射频电信号与空间电磁波的双向转换。
常见天线类型包括：倒F天线、蛇形蓝牙/Wi‑Fi天线、NFC环形感应线圈、毫米波贴片天线等。具体结构形态由设备内部空间、工作频段及射频指标要求共同决定。
二、阻焊油墨对PCB天线的四大电气影响
阻焊油墨覆盖天线铜箔后，将形成一层高介电损耗介质层，其影响具有显著的频率相关性——频段越高，劣化效应越突出。
寄生电容效应引发谐振频偏与阻抗失配
油墨等效延长天线的电长度，导致谐振频率整体下移；天线输入阻抗普遍下降2~4Ω，破坏50Ω标准匹配条件。实测表明：7GHz射频线路全覆盖油墨后，谐振频偏最高可达300MHz，超出设备工作带宽；5.25GHz Wi‑Fi天线受12μm油墨影响，频点明显漂移，驻波比恶化。
介电损耗导致辐射效率显著下降
油墨的介质损耗因子使射频能量在通过时转化为热能损耗，同等尺寸下通信距离与接收灵敏度明显衰减。该问题在GHz级以上高频尤为突出；而13.56MHz NFC低频磁场耦合天线，油墨损耗可忽略不计。
制程公差放大，量产一致性变差
量产中阻焊油墨厚度存在±3~5μm公差，不同批次油墨介电常数亦有离散差异。盖油方案引入额外介质变量，同型号产品频点、灵敏度波动加大，整机调试成本上升；开窗天线仅受基材和铜厚公差影响，批量性能更稳定。通过行业标准阻焊制程与AOI全检，可有效压缩油墨厚度偏差，降低批量指标离散风险——百能云板依托成熟AOI阻焊检测体系，显著提升天线类PCB的量产一致性。
低频场景下的有限正向优化
在1GHz以下低频线圈中，若油墨厚度与介电常数完全可控且提前仿真补偿，薄层油墨可微调阻抗匹配点，小幅拓展工作带宽。该增益仅适用于低频，高频无工程实用价值。
三、阻焊开窗设计（天线区域去除阻焊油墨）
1. 方案定义
在PCB阻焊层绘制专属开窗区域，使天线辐射铜箔上方油墨完全剥离，铜箔直接与空气介质耦合。裸铜区域必须配套沉金或沉银等抗氧化表面处理，严禁使用喷锡（HASL），因其锡层厚度不均会严重干扰阻抗稳定。
2. 核心优势
射频性能最优：无油墨介质干扰，仿真模型与实物高度吻合，谐振频率、输入阻抗、辐射效率及带宽均达理论最优值，驻波、灵敏度、通信距离表现最佳。
量产一致性高：不受油墨厚度及介电常数离散变量影响，大批量生产射频指标离散度小，整机调试简单，良率稳定。
设计复用成本低：无需针对介质层修正天线走线，多频段复合天线可直接沿用仿真参数，改版迭代风险低。
3. 短板与工程约束
铜箔防护薄弱：裸铜缺乏油墨隔绝水汽、粉尘及酸碱的能力，仓储与长期使用中易氧化发黑、表面划伤腐蚀，进而持续恶化射频指标。
制造成本上升：需增加沉金等表面处理工序，板材加工成本提升约5%~10%，交付周期略有延长；设计端需单独绘制阻焊开窗图层，增加制图工作量。
整机结构约束严格：开窗净空区（通常≥1.5mm）严禁敷铜、金属走线、过孔及丝印字符，且不可近距离接触金属外壳或导电泡棉，对小型化紧凑设备的结构设计提出更高要求。
环境适配性差：在潮湿、户外、高粉尘或腐蚀性工况下，天线寿命大幅缩短，需整机配套防水防尘结构。高端沉金/沉银工艺可强化裸铜抗氧化能力，弥补开窗防护短板——这也是百能云板针对开窗天线的标准化工艺优化方向。
4. 适配应用场景
适用于蓝牙、Wi‑Fi、5G、UWB、毫米波雷达等1GHz以上高频无线产品；车载射频模组、工业无线传输设备、高端消费电子及精密物联网终端等对通信距离、灵敏度和批量一致性要求严苛的场景。
四、盖油设计（天线区域完整覆盖阻焊油墨）
1. 方案定义
天线辐射走线与馈点完整保留阻焊油墨保护层，无需额外沉金处理。设计阶段须将油墨厚度、Dk及损耗因子导入电磁仿真，并对天线铜箔长度做预补偿，以抵消介质带来的频偏。
2. 核心优势
物理防护优异：阻焊油墨完整包裹铜箔，隔绝空气、水汽、油污及腐蚀介质，杜绝氧化与刮伤，无需额外表面处理，有效降低加工成本并缩短交付周期。
整机结构自由度更高：油墨具备绝缘属性，天线区域可贴近塑胶外壳，金属避让净空要求更低，适配小型化、超薄型终端。
低频带宽优化潜力：在1GHz以下NFC、遥控射频线圈中，经精准仿真补偿后，油墨介质可小幅拓宽工作带宽，优化近距离感应效果。
3. 短板与工程约束
高频射频性能衰减严重：高介电油墨引发显著频偏、阻抗偏移及不可逆介电损耗，辐射效率下降，通信距离缩短，无法满足高频设备的射频指标要求。
批量指标离散度大：微米级油墨厚度公差导致单板间天线频点、灵敏度差异，整机调试工作量增大，不良品率上升。
前期仿真设计工作量大：必须叠加油墨介质层建模并完成天线尺寸补偿；若更换油墨物料或厚度，天线需重新改版验证，研发周期拉长。针对此痛点，百能云板可提供前置DFM仿真校验、油墨参数适配与工艺预判服务，提前规避盖油天线频偏、失配等量产问题，缩短迭代周期。
4. 适配应用场景
适用于13.56MHz NFC感应线圈、1GHz以下低频遥控天线；户外防水、高粉尘、高腐蚀环境设备；以及对射频性能要求宽松、优先控制硬件成本的简易无线终端与智能小家电。
五、工程实战落地案例
案例1：2.4G Wi‑Fi天线盖油失效，开窗修复性能（典型高频故障）
某智能家电2.4G Wi‑Fi产品，天线默认全程盖油。样机测试发现：标定通信距离仅为设计值的65%，穿墙能力弱、联网卡顿。多次调试匹配电路、更换射频芯片均无改善。
根因：2.4GHz高频下，阻焊油墨引入介电损耗与寄生电容，天线谐振频点下移、辐射效率大幅衰减（相当于性能“打七折”），匹配电路完全失配。
解决方案：仅修改阻焊Gerber文件，对天线辐射主体区域开窗，保留标准沉金抗氧化工艺，不改动天线走线与匹配电路。
结果：通信距离与接收灵敏度恢复至仿真设计标准，联网稳定性问题彻底解决。仅通过工艺优化规避了多轮改版，大幅节省研发时间。该案例验证：GHz级高频天线盖油会引发不可逆性能衰减，开窗是最简最优方案。
案例2：28GHz毫米波雷达开窗优化，大幅降低杂散干扰
某车载毫米波雷达模组（28GHz），初期天线及接地GCPW区域全程盖油，测试发现接地阻抗偏高、辐射杂散超标，无法通过车规射频认证。
优化方案：对天线辐射贴片及接地共面波导区域做0.1mm环形阻焊开窗，去除表层所有油墨介质。
实测数据：接地阻抗由1.2Ω降至0.3Ω，辐射杂散降低15dBc，天线整体增益提升1.8dB，波束宽度更加规整，顺利通过车规射频测试。
结论：10GHz以上超高频场景，油墨介质的加载效应极强，开窗设计是保障射频指标、满足认证标准的必要条件。
案例3：5G高频天线开窗公差失控，引发批量阻抗不良
某消费电子5G射频模组，天线焊盘开窗设计（目标50Ω阻抗），因PCB工厂开窗制程公差管控不严，开窗偏移超0.05mm，导致阻抗波动至50±1.5Ω，超出±3%行业公差标准，批量出现信号波动、吞吐量不稳定问题。
整改措施：规范开窗公差为±0.02mm，要求板厂提供阻焊AOI检测报告，严控开窗边缘无油墨残留、无露铜偏差。
落地效果：天线阻抗稳定在50±0.5Ω，批量射频一致性达标，量产良率从82%提升至98%。针对高频天线开窗的高精度需求，百能云板已建立成熟的精密开窗公差管控体系，可稳定实现±0.02mm开窗精度，杜绝油墨残留与露铜偏移，完全适配5G及毫米波天线的严苛量产要求。
工程启示：高频开窗并非简单去油，必须同步管控开窗尺寸公差、边缘残留及表面处理工艺，否则仍会出现批量性能问题。
案例4：13.56MHz NFC天线盖油量产落地，性能与成本双赢
某智能门禁NFC设备，初期采用开窗设计，虽感应灵敏度优异，但裸铜长期接触空气易氧化，批量使用3个月后出现感应失灵、刷卡不灵敏问题，且沉金工艺拉高了成本。
优化方案：改为全程盖油设计，仿真阶段提前代入油墨厚度及Dk参数，对线圈走线长度做小幅预补偿，抵消微弱频偏影响。
实测结果：NFC感应距离与读卡成功率与开窗方案基本一致；油墨完美防护铜箔氧化，设备在户外潮湿环境下的使用寿命大幅提升；同时省去沉金工序，单台PCB成本降低8%，完全满足量产需求。
结论：低频NFC天线盖油性价比极高，在精准仿真补偿前提下，以微乎其微的射频性能代价换取可靠性与成本的双重优势。该工艺已成为行业内低频感应类天线PCB的主流量产方案，百能云板亦将其纳入标准化量产体系，适配各类门禁、穿戴设备NFC天线批量生产。

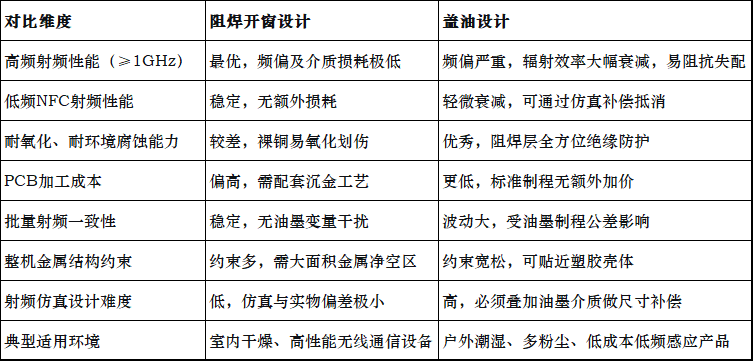

六、开窗与盖油方案综合对比表
七、标准化工程选型准则
高频通信产品（≥1GHz）
优先选用阻焊开窗方案，以保障射频性能与批量一致性。若产品需户外使用，应通过整机防水防尘结构弥补裸铜防护短板；无特殊结构要求时，不建议采用盖油。
低频NFC及1GHz以下感应天线
推荐盖油方案。微小射频损耗可接受，能换取更低加工成本与更宽松的整机结构设计条件，适配量产及复杂使用环境。
特殊硬性工况（高频必须盖油）
若因外观或结构强制要求高频天线盖油，须同步放宽射频指标公差，并完成多批次油墨厚度公差的仿真验证。该方案不适用于对灵敏度及通信距离要求严苛的精密射频产品。
通用设计底线
盖油天线不可直接复用开窗天线尺寸，必须将油墨介电常数、厚度及损耗因子纳入HFSS等电磁仿真，提前对天线电长度进行补偿修正。
开窗天线须规范设置金属净空区，配套沉金/沉银抗氧化处理，并严控开窗制程公差。
依托多年高频高速PCB智造经验，百能云板可提供天线工艺选型、仿真匹配、精密制程管控及批量量产的一站式服务，精准匹配高低频天线的差异化设计与生产需求。
八、总结
PCB天线阻焊工艺不存在绝对最优方案，核心取舍取决于工作频段、使用环境、射频指标门槛及成本预算。对于GHz级高频无线设备，阻焊开窗是保障射频性能与量产一致性的标准路径，能有效规避频偏、损耗及杂散超标等工程问题；对于NFC及低频感应类低成本终端，盖油工艺凭借优异的防护能力与更低制造成本成为主流选择。
结合多类实战案例可明确：低频盖油可通过仿真补偿实现性能与可靠性平衡，高频盖油则极易引发批量失效。研发阶段应提前完成电磁仿真与工艺评估，在射频性能、结构设计与生产成本之间进行综合权衡，从源头规避天线设计与量产风险。作为深耕高频高速及特种工艺PCB领域的智造平台，百能云板凭借标准化阻焊制程、精密开窗管控及前置DFM仿真校验等核心能力，为各类天线PCB提供高一致性、高可靠性的全套量产解决方案。
九、FAQ（工程通用答疑）
Q1：高频天线是否可以盖油？仿真补偿能否完全消除性能影响？
A：不建议高频天线盖油。仿真仅能校准固定油墨参数下的静态频偏，无法抵消量产中油墨厚度及介电参数的公差波动，仍会导致增益、驻波、杂散指标漂移，造成产品性能参差不齐、量产良率下降，射频损耗无法彻底消除。
Q2：NFC开窗天线性能更优，为何量产普遍采用盖油设计？
A：NFC为13.56MHz低频磁场耦合天线，油墨对射频性能的影响可忽略。开窗裸铜易氧化磨损，长期使用会出现读卡失灵，且沉金工艺成本更高；盖油设计防护性强、无需额外工艺、成本更低，经简单补偿后性能与开窗基本一致，更适配批量量产与复杂环境。
Q3：开窗天线的裸铜区域，必须做沉金处理吗？
A：高频开窗天线优先采用沉金或沉银工艺，严禁使用喷锡。喷锡表面平整度差、厚度不均，会干扰阻抗与电磁场分布，引发频偏和失配；沉金/沉银表面平整、抗氧化优异，可长期稳定保障射频性能。
Q4：盖油天线直接套用开窗天线的走线尺寸，会出现哪些问题？
A：直接复用将引发严重射频异常。阻焊油墨等效增加天线电长度，导致谐振频率下移、阻抗偏低、驻波恶化，最终出现通信距离缩短、联网卡顿或读卡失效，高频设备甚至无法正常工作。
Q5：为何盖油对低频天线影响极小，而对高频天线影响极大？
A：根本原因在于电磁波波长差异。低频天线波长远大于油墨厚度，油墨对电磁场的扰动极为微弱；而高频、毫米波天线波长极短，表层油墨会显著改变辐射边界条件，介电损耗、频偏及阻抗失配等问题大幅放大，严重劣化射频性能。
Q6：开窗天线的净空区有哪些设计禁忌？丝印、过孔能否靠近？
A：天线开窗区域及周边1.5mm净空范围内，严禁布置金属走线、接地敷铜、导电过孔及螺丝孔，同时不建议印制丝印字符、LOGO或标识线条。金属结构直接干扰电磁波辐射，丝印油墨亦属介电材料，二者均会破坏天线谐振特性，导致性能衰减。
Q7：户外防水设备的高频开窗天线，如何解决防水防护问题？
A：统一采用“天线开窗＋整机结构防水”的标准方案。通过外壳密封、防水胶圈或整机灌胶等结构设计实现防尘防水，最大限度保留天线的射频性能。不建议为简化防护而给高频天线盖油，否则将大幅牺牲通信性能，得不偿失。
