厚铜板打样与工程设计全指南：铜厚、线宽、过流能力与DFM规范详解
在电源模块、新能源汽车BMS、工业逆变器、大功率工控及光伏储能等高功率场景中，厚铜PCB（行业通用定义：成品铜厚 ≥ 3oz / 105μm）已成为承载大电流、降低导通损耗、实现高效散热的核心基材。相较于常规薄铜PCB，厚铜板铜箔层厚、蚀刻落差大、层压填充难度高，打样及量产阶段极易出现侧蚀超标、线路变形、层压气泡、阻焊露铜、载流不足及温升超标等工艺与设计问题。
工程设计中，多数硬件工程师容易忽略铜厚、线宽、线距与散热结构之间的强绑定关系，仅凭经验布局走线，导致DFM审查反复整改、工程问题（EQ）频发，直接延误样品交期，严重时甚至引发批量返工或烧板失效等质量事故。本文结合IPC‑2152最新行业标准（替代老旧IPC‑2221）、量产工艺经验及标准化DFM审查规则，系统梳理厚铜板的铜厚规格、极限设计参数、过流温升计算、散热优化方案、工艺约束及投产核查要点，为厚铜板研发打样与批量投产提供全套可落地的技术依据。
一、厚铜板铜厚等级与制造规格界定
1.1 行业铜厚分级与量产能力
厚铜板区别于常规PCB的核心在于采用加厚铜箔基材与电镀加厚工艺。不同铜厚对应的加工能力、工艺难度及适用场景差异显著，行业成熟量产规格如下：
常规量产/快速打样规格：1oz～6oz（35μm～210μm），工艺成熟、良率稳定，适配绝大多数中大功率电源、储能及工控设备，可满足快速交期需求。
极限加厚常规规格：内外层最大可稳定加工至10oz～14oz（280μm～490μm），适用于超大电流逆变器、工业大功率传动设备。
特种定制规格：20oz局部加厚铜板无通用标准工艺，需提前提交Gerber文件与结构参数进行专项DFM预审，仅适配超高功率定制化设备。
1.2 铜厚对线宽线距的核心影响原理
PCB蚀刻是纵向减薄与侧向侧蚀同步进行的化学反应过程，不存在绝对垂直的线路侧壁。铜箔越厚，药水完全蚀刻去除线路间隙铜材所需时间越长，侧蚀效应（蚀刻因子偏差）越显著，极易出现线路上窄下宽、相邻线路微短路或线宽超差等问题。
因此，线宽、线距、孔边距等核心DFM参数必须随铜厚增厚同步放大，不可沿用1oz/2oz薄板的设计参数——这是厚铜板可制造性设计的首要前提。
二、厚铜板高频FRQ疑难解答（工程师通用）
结合百能云板厚铜PCB千万级打样与量产项目经验，以下汇总研发设计、工艺对接及打样投产阶段的高频疑难问题，帮助工程师规避重复踩坑与EQ反复整改。
Q1：厚铜板能否实现整板厚铜与局部细线信号共存？是否影响量产良率？
A：可以共存，但不建议整板统一采用加厚铜工艺。若功率区域为3～6oz厚铜、信号区域保留常规细线，强行统一厚铜参数会导致细线蚀刻不良甚至侧蚀断裂。行业成熟方案采用局部加厚、分层差异化铺铜，百能云板DFM审核可自动识别功率区与信号区，给出分区工艺优化建议，兼顾载流性能与布线密度，保障量产良率。
Q2：厚铜板打样频繁出现层压气泡、分层爆板，核心原因是什么？如何解决？
A：核心诱因在于厚铜线路间隙大，常规PP树脂填充量不足，层压固化后形成空洞，尤其6oz及以上厚铜板和多层厚铜结构最容易出现。解决方案：设计阶段匹配高含胶量专用PP基材，板厚不低于2.0mm；生产端采用分段层压工艺，逐步升温升压。百能云板针对厚铜板专属优化层压参数，可大幅减少层压气泡与分层缺陷。
Q3：厚铜PCB阻焊经常出现侧壁露铜、积墨不均，能否彻底规避？
A：可以。4oz以上厚铜存在明显板面落差，单次印刷无法全覆盖，标准工艺采用2～3次分层阻焊印刷与分段低温烘烤，同时优化阻焊开窗尺寸，避免设计过窄的阻焊桥。常规绿油工艺稳定性最优，白油、黑油色差与附着力管控难度更高，交期会略有延长。
Q4：厚铜板内层走线载流损耗为什么远大于外层？设计应如何补偿？
A：依据IPC‑2152标准，内层走线被FR‑4介质完全包裹，无空气对流散热，同规格铜厚线宽下的载流能力仅为外层的50%左右。补偿措施：内层功率走线适当放大线宽、增加铺铜面积，关键电流回路搭配内层散热铺铜，必要时通过热过孔阵列打通内外层散热通道，均衡温升。
Q5：厚铜板板翘变形严重，SMT贴片虚焊不良率高，如何提前预防？
A：厚铜板自重与层压应力更大，不对称层叠、板厚不足、铜箔分布不均是翘曲的主要原因。设计阶段需采用对称层叠结构，6oz以上厚铜板材厚不低于2.0mm，功率铜区均匀布局；生产端通过应力释放工艺优化，百能云板厚铜量产板翘曲度可严格控制在行业标准范围内，适配批量SMT贴片生产。
Q6：超大电流场景（150A以上），加厚铜箔与埋铜块工艺应如何选型？
A：常规3～10oz厚铜工艺可满足150A以内持续载流需求；若持续电流超过150A且局部温升敏感，优先选用埋铜块工艺。埋铜结构热导率远高于常规PCB基材，散热效率与载流上限大幅提升，适用于高端逆变器、光伏储能大功率核心板，该定制工艺可通过专项DFM预审实现量产落地。

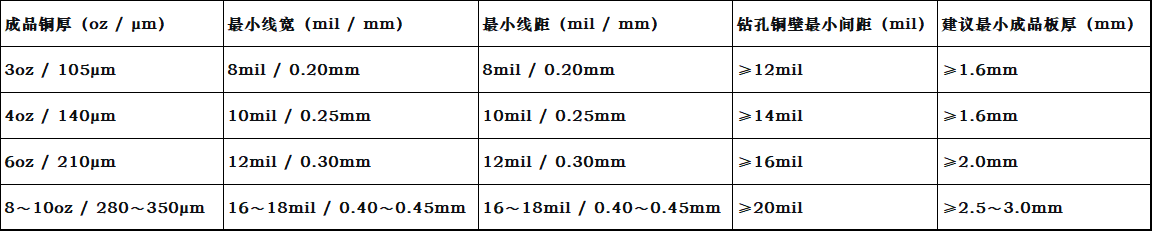

三、厚铜板标准化DFM极限设计规则（量产最优参数）
以下参数均以PCB成品铜厚为基准，为行业打样与量产的通用最优工艺参数，兼顾良率、精度与成本，严禁设计参数低于下限值，可根据实际工况适当放宽余量。
DFM提效核心技巧：厚铜板设计严禁“一刀切”统一整板铜厚。板上少量低压、小电流信号线及控制线，建议采用分层铺铜、局部加厚工艺，功率区域保留厚铜满足载流散热，信号区域采用常规薄铜优化布线密度，避免因少量细线限制整板工艺良率，从而大幅降低返工概率与生产成本。百能云板免费DFM预审可智能识别厚薄铜混搭设计风险，提前优化参数、规避工艺冲突。
四、厚铜板过流能力与温升散热设计规范
4.1 标准迭代说明
传统IPC‑2221标准仅适用于≤2oz薄铜PCB，对3oz及以上厚铜板的计算误差高达20%～30%，已无法满足大功率场景的可靠性要求。目前行业强制优选IPC‑2152标准，该标准基于26 000组实测数据与有限元热仿真建模，综合铜厚、板厚、层结构、覆铜面积、环境温度及温升阈值等13项核心变量，是厚铜板载流与温升计算的权威依据。
4.2 载流能力核心计算公式（工程通用版）
沿用行业通用经验公式（适配IPC‑2152修正参数，工程误差可控），适用于快速选型与初步校核：
I：导线最大允许持续载流（A）
ΔT：导线允许温升（℃，常规工业设计取10～30℃，车载、储能严苛场景建议≤10℃）
A：导线横截面积（mil²）= 线宽（mil）× 铜厚（mil），换算标准：1oz ≈ 1.37mil ≈ 35μm
k：环境修正系数，外层走线 k=0.048（空气对流散热最佳）；内层走线 k=0.024（介质包裹散热受限，同截面载流能力减半）

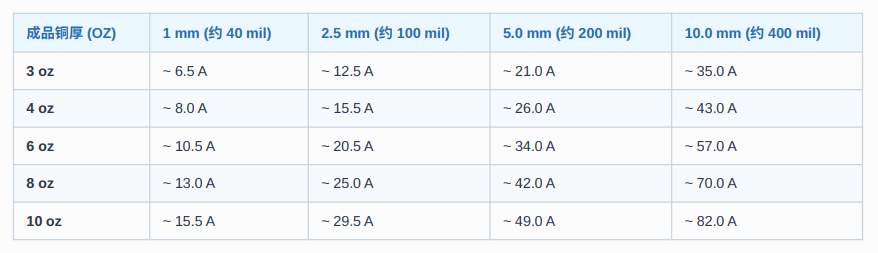

4.3 外层厚铜走线载流能力对照表（工程实测值）
测试条件：环境温度25℃、允许温升ΔT=20℃、自然对流、无强制风冷。该数据为常规打样与量产设计基准值，严苛工况需预留1.2～1.5倍安全裕量。
4.4 高阶散热强化设计策略（大功率必备）
厚铜板的核心优势不仅在于大载流，更在于高效散热。针对持续大电流、高温工况，三种主流量产级散热优化方案如下：
热过孔阵列工艺：通过密集过孔将外层功率线路热量快速传导至内层铺铜或背面散热平面，均衡整板温度。推荐孔径0.3～0.5mm、孔间距1.0～1.2mm，大功率场景优先搭配塞孔镀平（POHV/VIPPO）工艺，杜绝孔位积热与虚焊问题。
功率区域露铜挂锡：在大电流走线及焊盘区域开窗去除阻焊，通过波峰焊加厚100～300μm锡层，可降低15%～30%的线路导通电阻，减少热积累，同时提升载流冗余与焊接可靠性。
埋铜块内嵌工艺：针对持续电流＞150A的极端大功率区域，采用纯铜块埋入PCB板体的定制结构，热导率远超常规FR‑4介质，彻底解决局部热点集中与频繁温升超标问题，适用于高端逆变器、储能主机等设备。
五、厚铜板核心工艺约束与制造难点
5.1 阻焊印刷工艺约束
4oz及以上厚铜线路存在明显高低落差，单次阻焊印刷极易出现线路侧壁露铜、凹槽积墨及阻焊层厚薄不均等缺陷。行业标准工艺为2～3次分层印刷与分段低温烘烤，确保阻焊全覆盖、无露铜、无气泡。颜色选型方面，绿油工艺成熟、良率高、交期稳定；白油、黑油附着力与平整度管控难度较大，定制后交期普遍延长1个工作日。
5.2 层压填胶与板材匹配约束
厚铜线路间隙空间较大，层压过程中需大量树脂填充，若半固化片（PP）胶量不足，会直接导致层压空洞、分层甚至爆板等致命缺陷。行业强制规范：6oz以上厚铜板必须选用高含胶量专用PP料（7628 HR、2116 HR），同时成品板厚建议≥2.0mm，以保证层压填充饱满、板体平整不变形。百能云板针对厚铜多层板专属匹配基材与层压参数，从制程端规避分层、空洞等不良问题。
5.3 丝印字符避让规范
厚铜线路台阶落差大，丝印油墨无法均匀附着，若字符跨越落差边缘印刷，会出现断裂、模糊或脱落等问题。设计须满足：字符距离厚铜线路边缘≥15mil，严禁跨越高低落差区域，确保标识清晰、耐候性达标。
六、厚铜板投产前终极核查清单（零EQ整改必备）
为彻底规避设计疏漏导致的工程返工、交期延误及批量质量问题，在下发Gerber文件投产前，请逐项完成以下DFM与可靠性核查。完整清单与百能云板DFM审核标准一致，可一键规避绝大多数厚铜工艺问题。
规格标注清晰：文件与加工说明明确区分内外层成品铜厚，无模糊标注或铜厚参数前后矛盾。
DFM参数合规：线宽、线距完全匹配对应铜厚的工艺下限，无参数超标或极限设计。
孔边间距充足：PTH/NPTH钻孔边缘与厚铜线路间距≥14mil，避免钻孔崩边、孔壁破损及短路风险。
阻焊设计合理：功率区域开窗扩缩规范，无小于8mil的窄阻焊桥，杜绝阻焊脱落或露铜异常。
板厚结构匹配：6oz以上多层厚铜板成品板厚≥2.0mm，规避层压弯曲、变形及分层缺陷。
热设计校验完成：基于IPC‑2152标准完成载流与温升仿真计算，关键热点已布设热过孔阵列、露铜挂锡等散热结构，并预留充足功率裕量。
八、总结
厚铜板设计的核心逻辑在于“工艺适配优先、载流散热精准匹配”，摒弃“铜厚越厚越好、走线越宽越稳”的片面认识。设计阶段须严格遵循IPC‑2152载流标准与厚铜专属DFM规则，将铜厚、线宽、线距、板厚与散热结构协同绑定，同时提前预判工艺难点与交期风险。依托成熟的厚铜制程体系与标准化DFM预审服务，百能云板可高效解决厚铜板打样返工、温升超标及工艺不良等常见问题，显著提升研发效率与产品批量可靠性，全面适配大功率PCB的研发与量产需求。
