金手指检验标准 | 金手指外观检验工艺规范

2026-08-05 19:25:46
13

1 目的

为统一公司带金手指结构产品的外观检验作业,规范品质判定基准,确保成品质量持续满足客户规格要求及使用需求,特制定本标准。


2 适用范围

本标准适用于公司所有带金手指结构的PCB产品,涵盖IQC进料检验及QA出货检验等全流程外观检验环节,是金手指外观质量及不良缺陷判定的依据文件。


3 术语与定义

3.1 严重缺陷(CR)
指产品存在的缺陷将直接导致功能失效、无法正常装配或使用,引发核心性能故障的严重不合格项。


3.2 主要缺陷(MA)
指产品存在的缺陷当前未显现功能异常,但具有潜在性能隐患,后续使用过程中大概率引发功能故障或影响使用稳定性的不合格项。


3.3 次要缺陷(MI)
指产品外观或局部状态与理想标准存在细微偏差,但不影响装配、功能及正常使用性能,且无潜在质量风险的不合格项。


3.4 关键接触区
以PCB板边缘为基准,向金手指整体区域延伸80%的范围定义为关键接触区,剩余20%区域定义为非关键接触区。



4 检验条件与判定规则

4.1 检验环境与工具

外观检验应在光照强度800 Lux~1200 Lux、检视距离250 mm~300 mm、检视角度45°~55°的标准条件下进行目视判定。对于目视难以识别的细微不良,应使用3倍~5倍放大镜辅助核查确认。


4.2 缺陷分级判定规则

关键接触区内检出的不良缺陷,按其缺陷现象对应判定为严重缺陷(CR)、主要缺陷(MA)或次要缺陷(MI)。

非关键接触区内检出的所有原判定为严重缺陷(CR)的不良项,统一降级判定为主要缺陷(MA)。


5.金手指检验标准

检验标准要求(不包括Wire Bond金手指)

1. 刮伤不露底材,单面不超过1/5个金手指,无明显凹陷为MI,可接受;否则为MA,不可接受。

2.刮伤露底材为MA,不可接受。

3. 凹陷点在关键接触区內不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处,且有缺陷的金手指不超过金手指总数的30%为MI,可接受;

4. 凹陷点在关键接触区內超过0.15mm,非关键区内超过0.3mm,每个金手指上的缺陷超过3处,且有缺陷的金手指超过金手指总数的30%为MA,不可接受;

5. 沾锡点(锡铅点)在关键接触区内不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处,且有缺陷的金手指不超过金手指总数的30%为MI,可接受;

6. 沾锡点(锡铅点)在关键接触区内超过0.15mm,非关键区内超过0.3mm,每个金手指上的缺陷超过3处,且有缺陷的金手指超过金手指总数的30%为MA,不可接受;

7. 金手指沾污无法以橡皮擦擦除者:在关键接触区内不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处,且有缺陷的金手指不超过金手指总数的30%为MI,可接受;

8. 金手指沾污无法以橡皮擦擦除者;在关键接触区内超过0.15mm,非关键区内超过0.3mm,每个金手指上的缺陷超过3处,且有缺陷的金手指超过金手指总数的30%为MA,不可接受;

9. 金手指变色无法以橡皮擦除掉者为MA,拒收。

10. 金手指镀金、镀镍厚度不足为MA,拒收。

11. 金手指有底材外露之现象者为MA,拒收。

12. 金手指表面有插拔痕迹可接受,但露底材者为MA,拒收。

13. 端点导线残留铜屑or拉离者为MA,拒收。

14. 金手指缺口超过20%金手指宽者为MA,拒收;缺口未超过20%金手指宽,每面不超过两处者为MI,可接受;未超过20%金手指宽,但每面超过两处以上者为MA,不可接受。

15. 侧向突出使得金手指间距减少不超过1/3者为MI,可接受;超过1/3者为 MA ,不可接受。

16. 金手指表面有残胶者为MA,拒收。

17. 金手指镀层脱落不可接受(MA)。

18. 金手指的边缘平滑、无毛刺、无粗糙边缘、镀层不起翘,金手指与基材无分离(分层),金手指的倒角斜边上无松散的纤维,可接受;否则不可接受(MA)。金手指末端有露铜可接受(MI)。


具体判定标准如下:


金手指类PCBA允收标准

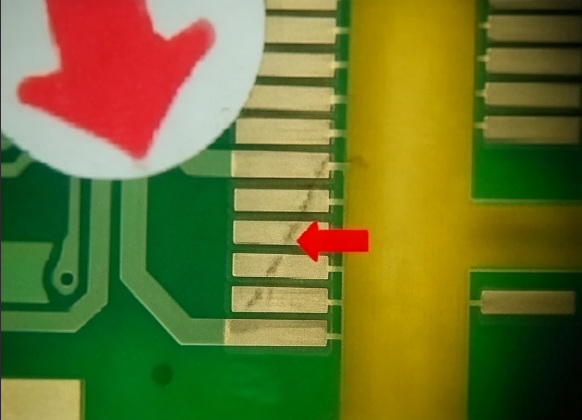

1. 刮伤:
刮伤露底材,不可接受(MA);刮伤未露底材,在单面不超过1/5个金手指以上可接受(MI),否则不可接受(MA)。
样品图片
描述

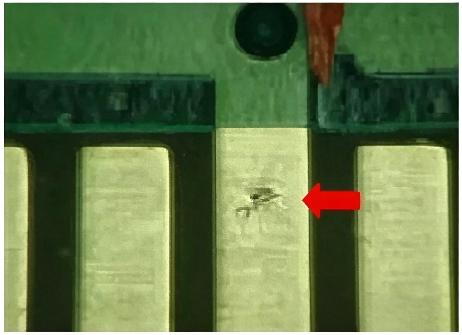

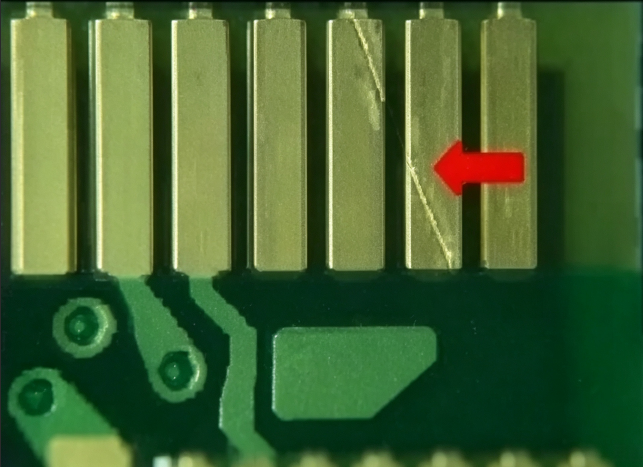

轻微刮/擦伤(金面无凹陷现象 )

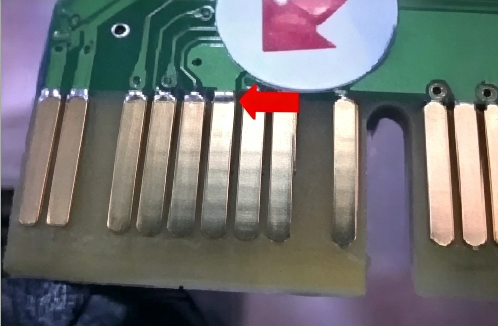

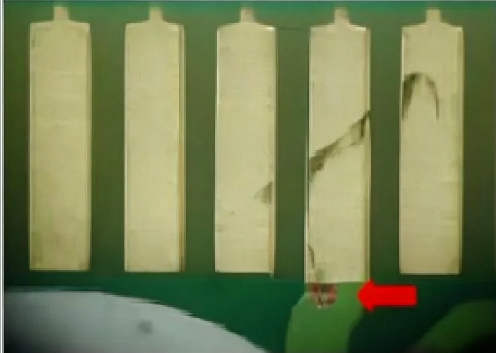

刮伤未露底材

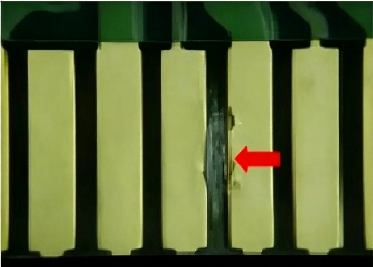

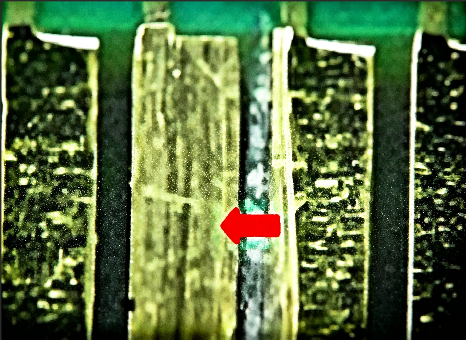

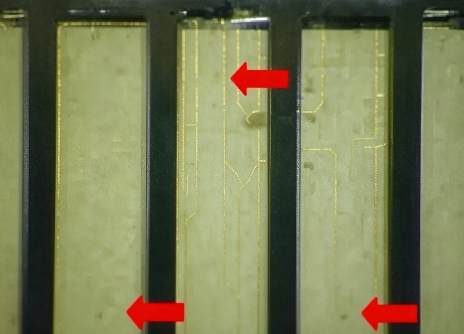

刮伤露底材 or 刮伤未露底材
但金面有多道明显凹陷
判定标准
轻微擦伤,金面无凹陷现象,可接受
刮伤未露底材,在单面不超过1/5个金手指以上
可接受,否则不可接受
金手指任一处刮伤露底材及多道明显凹陷

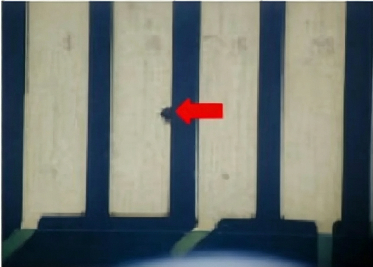

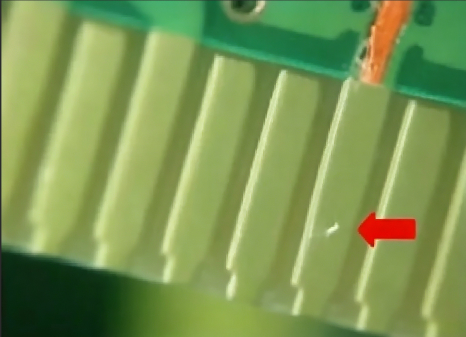

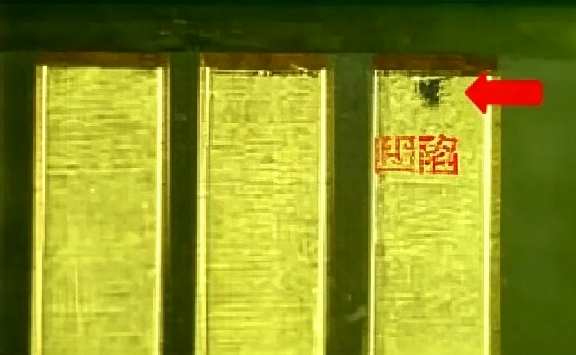

2.凹陷点:
关键接触区內不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处
且有缺陷的金手指不超过金手指总数的30%可接受(MI);否则不可接受为(MA)。
样品图片
描述

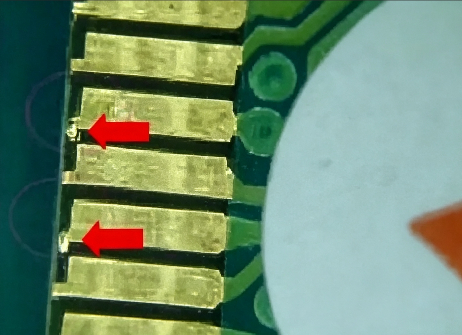

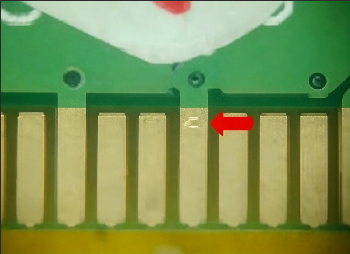

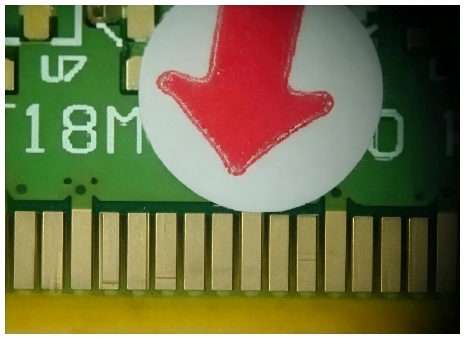

凹陷/点在关键接触区外

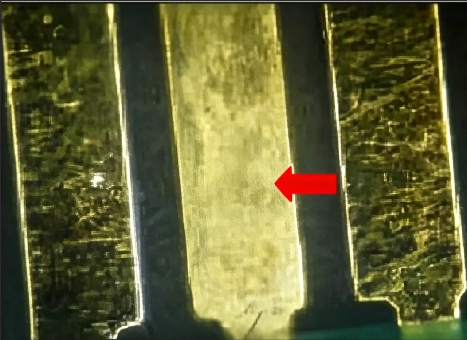

凹陷/点在关键接触区內(中间部位)
凹陷/点在关键接触区內(边缘部位)
判定标准
凹陷/点在关键接触区外≤ 0.3mm可接受,否则不可接受。
凹陷/点≤ 0.15mm =>允收;
凹陷/点≤ 0.15mm =>允收;
凹陷/点>0.15mm =>拒收;
凹陷/点> 0.15mm =>拒收;
样品图片

描述

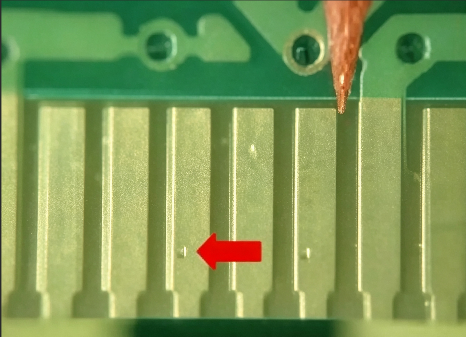

Open/Short测试针残留凹陷/点
凹陷/点在无功能金手指上

判定标准
凹陷/点≤ 0.15mm =>允收;
视同凹陷/点在关键接触区外,

凹陷/点>0.15mm =>拒收;
≤ 0.3mm可接受

3.沾锡点(锡铅点):
关键接触区內不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处
且有缺陷的金手指不超过金手指总数的30%可接受(MI);否则不可接受为(MA)。
样品图片


描述
沾锡位置于关键接触区范围之外
沾锡位置于关键接触区范围之内

判定标准
沾锡位置于关键接触范围之外,可接受
锡点≤0.15mm =>可接受;

锡点>0.15mm =>不可接受;
4. 金手指沾污无法以橡皮擦擦掉者:
关键接触区內不超过0.15mm,非关键区内不超过0.3mm,每个金手指上的缺陷不超过3处
且有缺陷的金手指不超过金手指总数的30%可接受(MI);否则不可接受为(MA)。

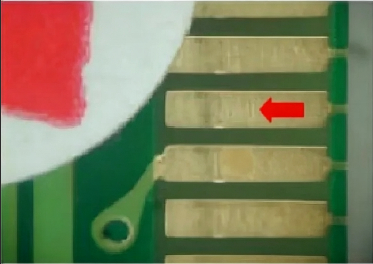

5. 金手指变色无法以橡皮擦擦掉者拒收(MA)
样品图片
描述

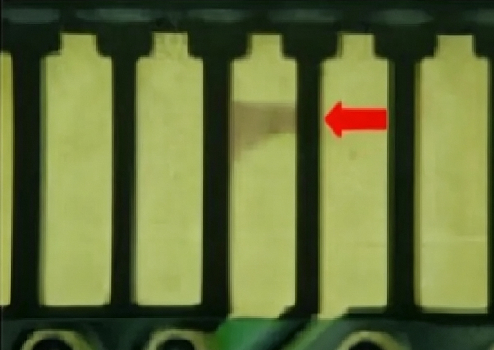

污染/变色,无法以橡皮擦擦掉者
污染/变色,无法以橡皮擦擦掉者
污染/变色,无法以橡皮擦擦掉者
判定标准
无法以橡皮擦擦掉者,不可接受
无法以橡皮擦擦掉者,不可接受
无法以橡皮擦擦掉者,不可接受
6. 金手指有底材外露之现象者拒收(MA)
7.金手指镀金、镀镍厚度不足都拒收(MA)

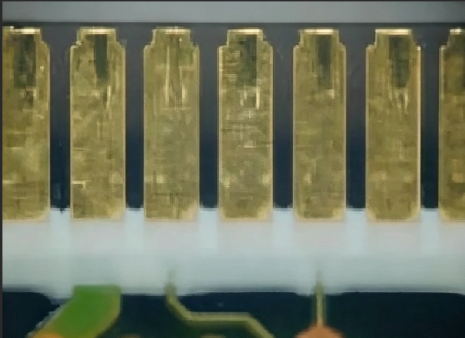

8. 金手指表面有插拔痕迹可接受,但露底材者拒收(MA)。

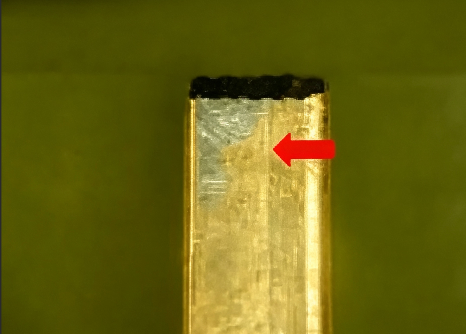

样品图片
描述

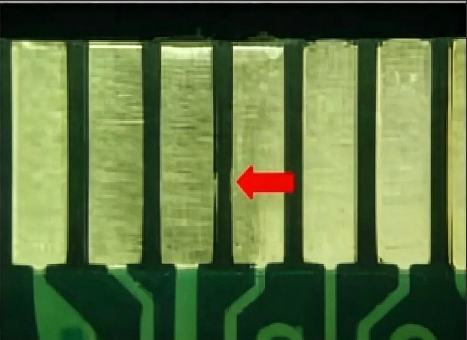

插拔造成凹陷
露线

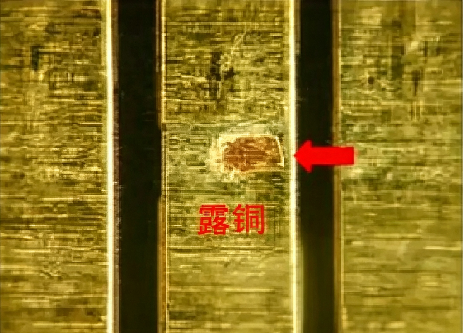

露铜
判定标准
无露底材可接受
不可接受
不可接受

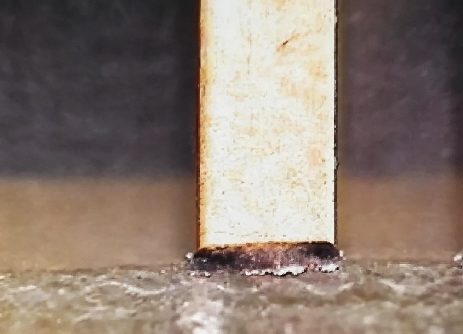

9.端点导线残留铜屑or拉离者拒收(MA)。
样品图片

描述

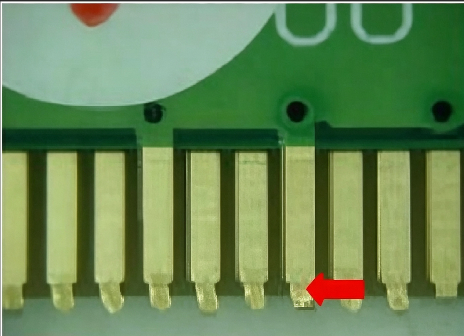

端点导线残留(Routing不完全)
端点导线残留突出(Routing不完全)

判定标准
端点导线残留or拉离,拒收(MA)
端点导线残留突出,拒收(MA)

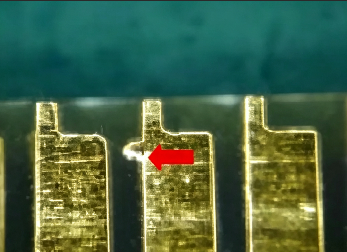

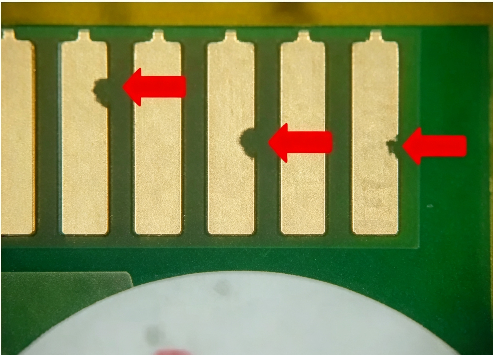

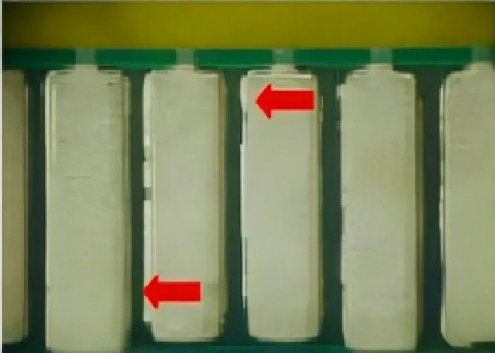

10.金手指缺口: 超过20%金手指宽者拒收(MA);未过20%金手宽,每面仍不得超过两处,否则拒收(MA)。
样品图片
描述

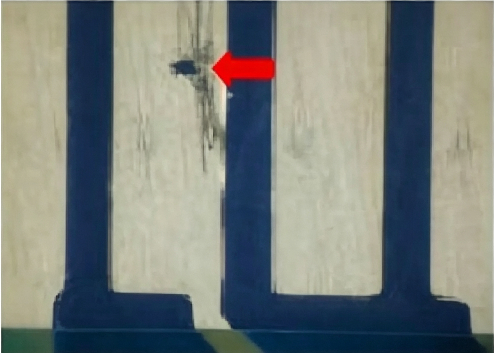

缺口位置在手指侧边, 其半径不超过
缺口位置在手指侧边,任一缺口半径
缺口位置在手指內
金手指宽的20%
超过金手指宽的20%
判定标准
视同线路缺口,其半径不可超过线路
视同线路缺口,其半径不可超过线路
位置在手指內,视同刮伤露底材,不可接受
宽的20%,可接受
宽的20%,不可接受

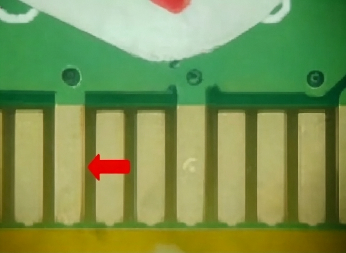

11.金手指侧向突出: 使得金手指间距减少不超过1/3可接受(MA)
样品图片
描述
凸出位置在关键接触区外
凸出位置在关键接触区内
侧向突出
判定标准
凸出位置在边线80%范围外,可接受
凸出≤ 0.15mm =>可接受
金手指间距减少不超过1/3可接受,否则不可接受
凸出> 0.15mm =>不可接受;
12.金手指表面有残胶者拒收(MA)
13.金手指镀层脱落不可接受(MA)
14.修复品应平整,有色差可接受
样品图片
描述
金手指修补品,板面需平整
金手指修补板面平整,但严重变形,影响手指间距
金手指修补品,板面不平整
判定标准
板面平整但有色差 =>允收
影响手指间距 =>不允收
金手指修补品,板面不平整=>不允收

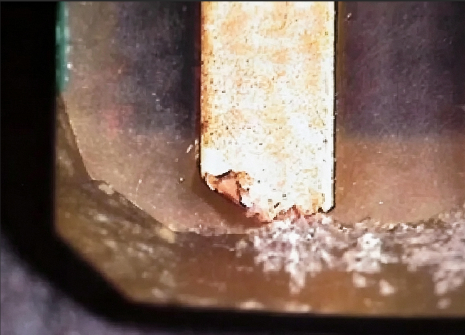

15.金手指的边缘平滑、无毛刺、无粗糙边缘、镀层不起翘,金手指与基材无分离(分层),金手指的倒角斜边上无松散的纤维,可接受;
否则不可接受(MA)。金手指末端有露铜可接受(MI)。
样品图片

描述
金手指边缘不光滑
金手指边缘镀层起翘

判定标准
边缘平滑、无毛刺、无粗糙边缘、镀层不起翘=>允收
金手指边缘镀层起翘=>不允收

16.其他异常模式:
样品图片
描述
金手指修补品,板面需平整
金手指边线蚀刻不完全
线路交接位置防焊层脱落
判定标准
板面平整但有色差 =>允收
手指边线蚀刻不完全, 影响接点间距 =>不允收
防焊层脱落須修补(MI),修补后可接受


备注:

1、本检验标准的部分标准参考IPC-A-600。

2、本标准只适用于公司内部的产品检验。

3、如有特殊情况或标准不统一时,其客户最终要求为准。
