PCB孔金属化工艺大全
PCB孔金属化是印制电路板制造流程中的核心工序，其根本任务是在钻孔后仍为绝缘体的孔壁基材上，构建一层连续、均匀且可靠的导电种子层，从而打通各层间的电气通路，为后续电镀铜加厚奠定基础。当前，业界主流工艺已分化为两大技术路线：传统化学沉铜（PTH）与直接电镀工艺。二者在化学原理、制程设计、产品适配性、可靠性与环境友好性上均有显著差异。以下对各工艺进行系统化、专业化的深度解读。
一、传统化学沉铜工艺（PTH）
化学沉铜（Electroless Copper Plating），行业内常简称为PTH（Plated Through Hole，镀通孔工艺），是PCB发展史上最经典、技术成熟度最高的孔金属化方案。该工艺基于自催化氧化还原反应，在绝缘的环氧树脂、玻纤等孔壁基材上，化学沉积一层厚度均匀的纯铜导电薄膜（常规厚度0.3~1.0μm），从而将绝缘孔壁转化为导电基底，为后续整板电镀加厚提供关键导电界面。
（一）完整制程流程
前处理（清洁与基材调整）
主要目的在于去除钻孔带来的物理缺陷与化学污染物，同时粗化孔壁基材表面，为后续的催化与沉铜反应创造理想界面。典型流程包括：去毛刺/除胶渣 → 基材整孔 → 碱性除油 → 微蚀 → 浸酸中和，从而彻底清除孔壁粉尘、树脂碎屑、油污及氧化层。
催化活化（核心关键步骤）
此环节是化学沉铜得以启动的前提，通过在孔壁表面附着贵金属钯核，为铜离子还原提供催化位点。具体流程为：预浸保湿 → 胶体钯活化 → 加速解胶。预浸可防止药水交叉污染并稳定孔壁表面状态；活化使胶体钯微粒均匀吸附于孔壁；加速解胶则去除钯核外的胶体保护层，暴露出具有催化活性的金属钯中心。
化学沉铜成膜
将活化后的PCB浸入含铜盐、甲醛还原剂及络合剂的碱性沉铜液中，在钯核的自催化作用下，铜离子被持续还原并均匀沉积于孔壁基材表面，形成连续致密的薄铜层，完成孔壁由绝缘向导通的转化。
（二）工艺局限性
环保压力大、运营成本高：制程中大量使用甲醛、重金属钯等高危化学品，废水废气成分复杂、处理难度大，环保治理成本持续攀升；同时，钯盐等核心材料价格昂贵，整体生产成本显著高于直接电镀工艺。
制程繁琐、生产效率偏低：工序数量多，药水管控参数繁杂，制程时间较长，对产线设备、人员操作及药水维护的要求极高，规模化量产效率受限。
高深孔加工能力不足：对于高纵横比通孔、微孔及盲孔结构，药液在孔内交换困难，易出现铜层沉积不均匀、孔壁空洞或局部断铜等缺陷，难以满足超高密度互连（HDI）产品的需求。
（三）工艺定位与应用现状
传统化学沉铜凭借化学键合带来的超高结合力、极致的导电均匀性及长期电气可靠性，至今仍是行业可靠性标杆。尽管面临高成本、高污染、低效率等短板，且正被黑影、导电聚合物、石墨烯等环保型新工艺逐步替代，但在航空航天、军工、高端工控、高端通信及高可靠性多层板等领域，它依然是目前可靠性最高、应用最核心的孔金属化工艺之一。
二、直接电镀工艺
直接电镀工艺代表新一代绿色孔金属化技术路线，其核心思想是摒弃传统钯催化-甲醛沉铜体系，转而通过物理吸附、化学聚合或纳米材料沉积等方式，在孔壁直接构建导电种子层，无需化学铜层即可实现后续电镀加厚。此类工艺普遍具备制程短、污染低、效率高、综合成本低的优势。细分来看，主要包括水平导电胶、黑孔、黑影、导电聚合物和石墨烯五大主流技术。
（一）水平导电胶工艺（导电膜工艺）
水平导电胶工艺又称导电膜工艺，属于早期直接电镀技术之一。其制程核心是在钻孔后借助水平自动化线，将复合型导电胶体物理附着于孔壁表面，形成导电种子层，为后续电镀提供通路。
核心缺陷与应用局限
层间结合力极差：导电胶仅靠物理吸附贴合孔壁，缺乏化学键合作用。在温度交变或机械振动工况下，孔壁导电层极易剥离脱落，引发开路故障，直接导致产品报废。
导电性能不均、载流能力弱：胶体中的树脂组分阻碍导电粒子有效连通，造成孔壁导电层厚薄不一、局部导通不良，孔铜厚度难以满足行业标准，无法承载大电流。
适用场景极为有限：仅能适配孔径≥0.5mm的普通双层板，无法用于多层板、HDI板或微孔板等高端产品。
可靠性不足：无法耐受288℃标准高温焊接冲击，在湿热环境中容易老化失效，产品使用寿命短，目前仅限于低端民用简易电路板。
（二）黑孔工艺
黑孔工艺是目前普及度很高的环保型直接电镀技术，以纳米碳黑、石墨微粉构成的碳基导电膜替代传统化学铜层，完全摒弃甲醛与钯盐，具备低成本、高效率、低污染等突出优势，是通用PCB大批量生产的首选工艺之一。
1. 核心制程流程
清洁整孔：去除孔壁钻孔残渣与油污，调整基材表面电荷状态，为碳微粒吸附创造良好条件。
微蚀粗化：轻微粗化孔壁绝缘基材，构建微观粗糙结构，增强碳膜与孔壁的物理锚合强度。
预浸沉黑成膜：利用静电吸附原理，使带负电的纳米碳微粒均匀吸附于经电荷调整后带正电的孔壁表面，形成连续碳基导电膜。
烘干固化：通过高温处理使碳膜紧密贴附于孔壁，提高膜层稳定性。
后微蚀除杂：选择性去除板面多余碳膜，仅保留孔壁的功能性导电层，避免短路风险。
2. 工艺优势
成本低、量产效率高：制程步骤精简，药水成本低廉，无贵金属消耗，生产节拍快，适合大规模标准化量产。
热可靠性良好：碳膜吸附结构稳定，可耐受多次热冲击，有效减少传统沉铜常见的孔壁断裂或脱层问题。
基材兼容性广：适用于FR‑4、CEM‑3等常规刚性板材，同时兼容FPC柔性板，通用性强。
3. 工艺局限
导电性能偏弱：碳基材料电阻率远高于纯铜，在高频、高速或大电流场景下电气表现不足，不适用于高端高频高速PCB。
高端产品适配性有限：主要面向双面板及普通多层板，难以满足HDI、IC载板等高密度高精度产品需求。
前处理敏感度高：若清洁或粗化工序管控不当，易出现碳膜脱落、局部导通不良或孔电阻异常等问题。
（三）黑影工艺（黑孔进阶版）
黑影工艺是黑孔工艺的升级迭代版本，属于更高阶的直接电镀技术。其核心是以纳米石墨微粒替代碳黑，并同时依靠“静电物理吸附 + 化学键合”的双重作用，在孔壁形成均匀性更好、结合力更强的石墨导电膜，电气性能与可靠性全面优于黑孔。
1. 核心制程流程
清洁去污 → 表面电荷调整 → 微蚀粗化 → 黑影吸附成膜 → 定影固化 → 水洗烘干。其中，定影固化是该工艺的特色工序，能够强化石墨膜与孔壁之间的化学键合效果，显著提升附着力与膜层稳定性。
2. 工艺优势
结合力与覆盖性优异：物理与化学双重作用使膜层附着力远超单一物理吸附，孔壁覆盖完整，无漏镀或薄镀缺陷。
基材兼容性广泛：对多种介电材料的表面活性不敏感，可适用更多高端基材，应用范围大于黑孔。
导电性能优于黑孔：纳米石墨的导电性能优于碳黑，孔壁导通更加稳定，可适配中高端多层板。
3. 工艺局限
成本相对较高：核心药水（尤其是定影剂）具有较高技术壁垒，耗材成本及初期设备投资均高于普通黑孔。
技术管控门槛高：对药水浓度、温度、浸泡时间及固化参数等要求极为严格，需要厂商具备成熟的过程控制体系与经验积累。
（四）导电聚合物工艺
导电聚合物工艺代表从无机沉铜向有机导电工艺的重要技术演进。其原理是基于原位聚合反应，在绝缘孔壁表面直接生长本征导电的高分子薄膜，替代传统化学铜种子层，实现无钯、无甲醛的绿色制程。
1. 核心技术原理
以吡咯、苯胺等有机单体为原料，在氧化剂引发下，单体于孔壁表面发生原位聚合反应，原位生长出具有连续共轭双键结构的高分子长链。该共轭结构允许电子自由迁移，使聚合物薄膜本身具备导电性，无须依赖导电颗粒搭接；同时，膜层与孔壁通过化学键合牢固结合，附着力极佳。
2. 制程流程
孔壁除胶渣 → 基材氧化调整 → 原位聚合成膜 → 水洗固化。其中，高锰酸钾氧化调整步骤用于激活孔壁基材活性，确保聚合反应均匀发生，形成连续完整的导电高分子膜。
3. 工艺优势
结合力极强：原位生长的化学键合结构，其结合强度可与传统化学沉铜媲美，彻底消除物理吸附工艺可能出现的脱层与孔壁断裂问题。
绿色环保、制程精简：全程无需甲醛、钯盐等高风险化学品，污染物排放量极低，且工序少于传统沉铜，生产效率更高。
高端场景适配潜力大：膜层超薄且均匀，对微孔和高深径比孔有良好覆盖能力，是HDI、IC载板等高端产品的重要升级方向。
4. 工艺局限
导电性能低于纯铜：高分子聚合物电阻率高于金属铜，导电能力较PTH低1~2个数量级，在极致高频高速应用中仍存在性能瓶颈。
产业化成熟度尚待提高：大规模量产稳定性、长期老化可靠性及批次一致性数据仍在持续积累中，尚未全面普及，产业化落地仍在推进中。
（五）石墨烯工艺
石墨烯工艺是孔金属化领域的前沿高端技术，凭借石墨烯超高的导电性、超薄致密的结构及优异的化学稳定性，在孔壁构建纳米级导电种子层，成为超精密PCB加工的尖端解决方案。
1. 核心原理与制程
将完成前处理的PCB浸入石墨烯水基分散液中，通过静电吸附与范德华力的协同作用，使石墨烯微片均匀沉积于孔壁表面，形成厚度仅5~20nm的致密连续导电膜，无需后续活化处理即可直接进行电镀铜加厚。制程精简为：清洁整孔 → 基材调整 → 石墨烯吸附 → 一体化清洗固化 → 水洗烘干。
2. 核心优势
微孔与高深孔适配性顶尖：石墨烯膜层超薄、分散流动性优异，可完美覆盖微孔及超高纵横比孔壁，无空洞或漏镀缺陷，攻克了传统工艺在高深径比加工中的难题。
可靠性极致：能够耐受288℃高温热冲击35次以上，无分层、断铜或孔壁破裂问题，彻底规避内层连接缺陷（ICD），长期使用稳定性卓越。
基材普适性全覆盖：可适配FR‑4、BT树脂、PTFE、陶瓷、塑料等多种刚性及柔性基材，应用范围极广。
导电性能优异：石墨烯本身具有极高的电子迁移率，导电能力接近纯铜，可满足高频高速及大电流等高端电气需求。
3. 工艺局限
技术门槛极高：石墨烯的分散稳定性、防团聚控制及均匀沉积等技术难题尚待进一步突破，对药水配方、设备精度及制程参数要求极为严苛。
生产成本偏高：高品质石墨烯分散浆料制备成本昂贵，耗材与运维费用高于黑孔、黑影等直接电镀工艺，目前尚未实现大规模普及。
三、工艺总结与行业发展趋势
综合来看，传统化学沉铜（PTH）凭借其无可替代的可靠性，仍牢牢占据高端高可靠市场，但由于高污染、高成本及低效率的固有短板，其在中低端量产领域的占比正逐步缩减。直接电镀工艺则成为行业主流升级方向：
黑孔工艺面向通用量产场景，性价比优势突出；
黑影工艺定位中高端多层板，兼顾可靠性与成本；
导电聚合物与石墨烯作为前沿绿色技术，凭借优异的微孔加工能力、环保特性及高端适配性，正成为HDI、IC载板、高频高速板等产品的核心技术储备，未来有望逐步替代传统沉铜，推动PCB孔金属化向绿色化、高精度、高可靠性全面升级。

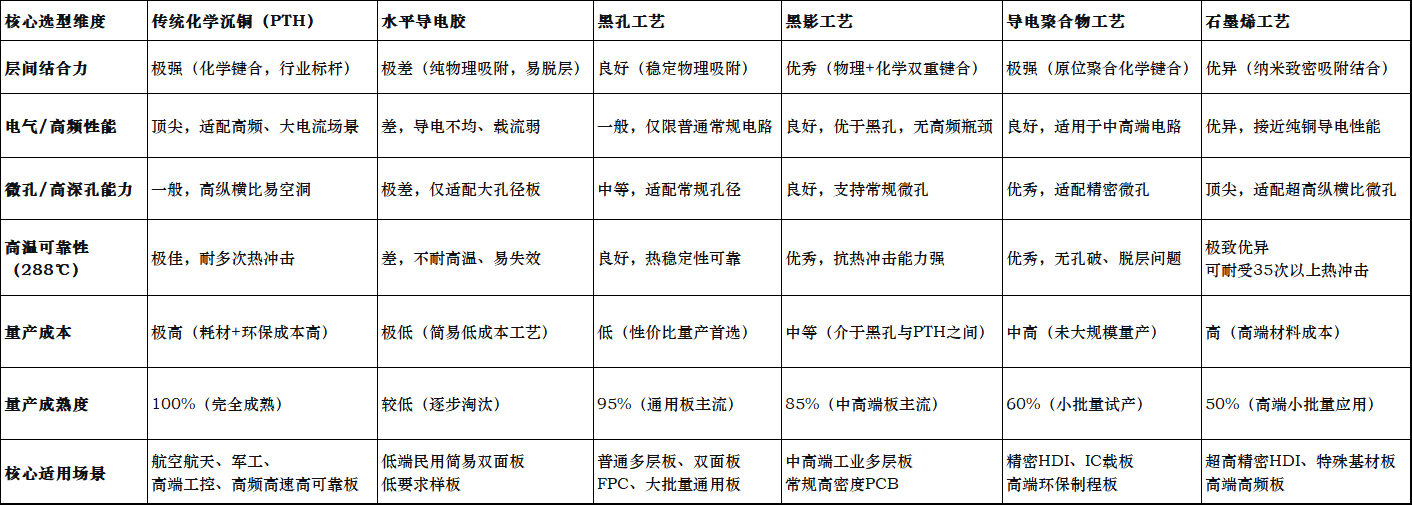

四、各孔金属化工艺核心参数对比表（选型专用）
下表从核心技术指标、性能表现、成本及适用场景等维度，对上述各工艺进行直观对标，为PCB制程选型提供精准参考。
