PCB PTH通孔设计规范与工艺要求

2026-08-18 09:39:14
10

PTH电镀通孔设计规范(参考标准:IPC-2221/IPC-7251)

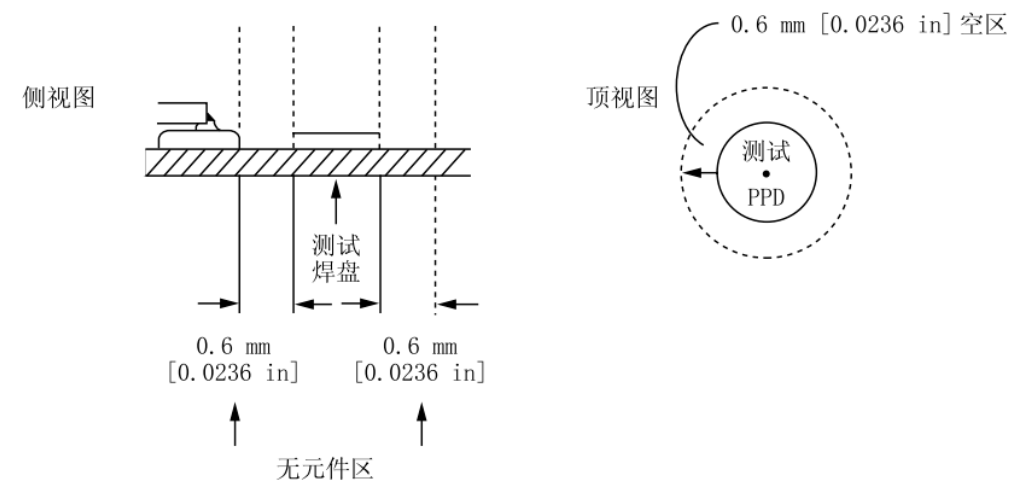

部件和其它妨碍物与测试盘空区

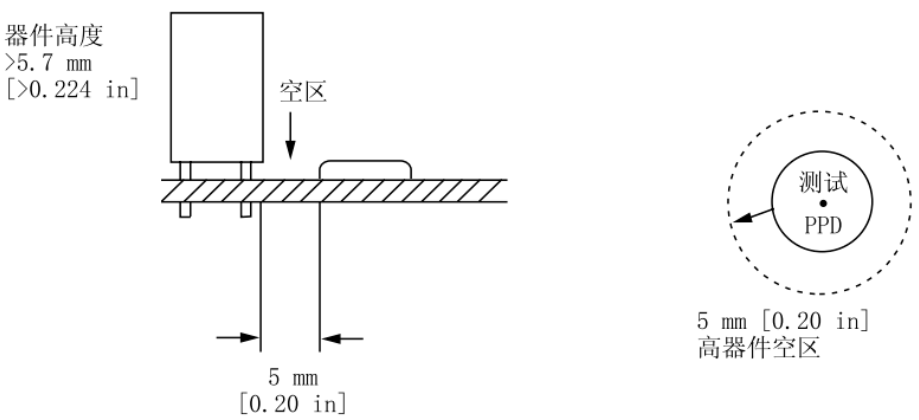

高器件与测试盘空区

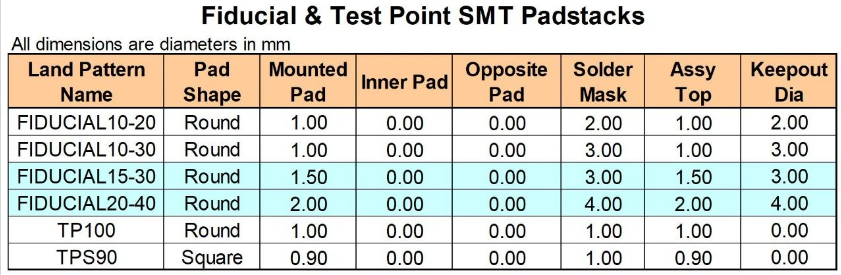

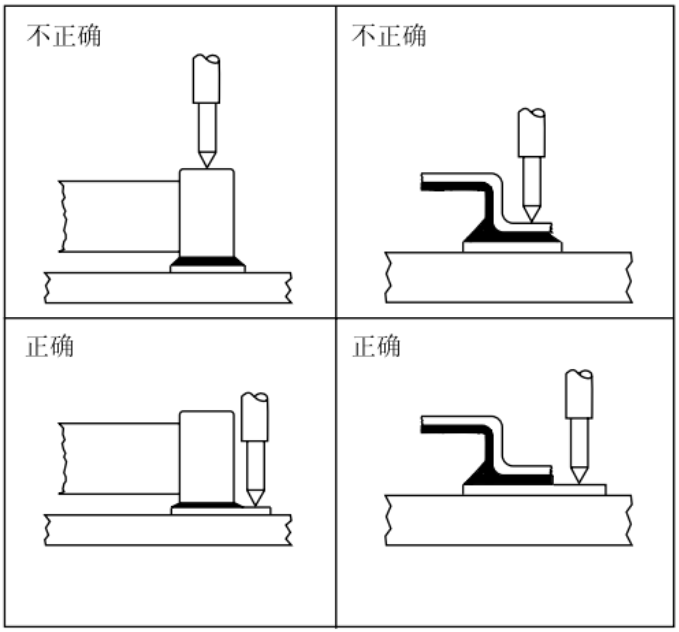

探测测试盘


THT(通孔插装技术)和 SMT(表面贴装技术)为两种主流组装工艺。

网格面积指元件本体外轮廓与焊盘区域的总和,不包含导线布线通道。

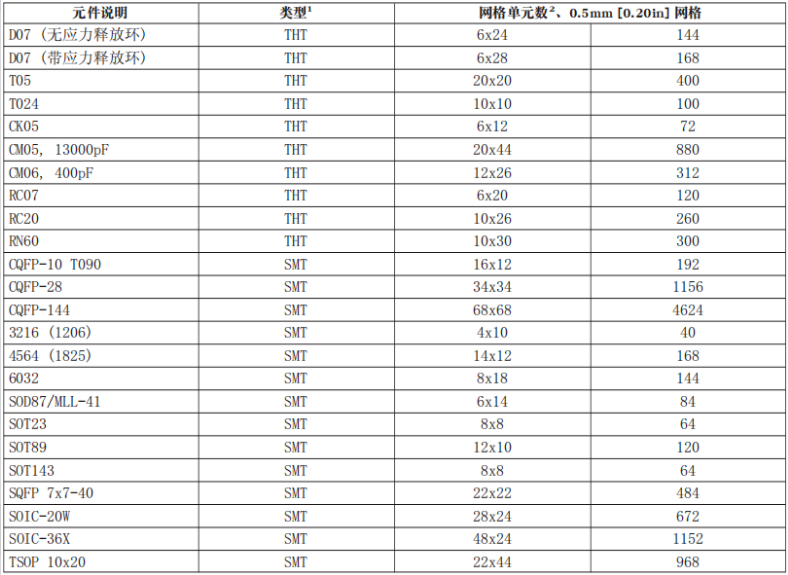

元件网格面积



常⽤介质材料的典型性能


纤维方向:纬线(横向织线)与经线(纵向织线)定义玻璃布经纬向。

Z轴膨胀特性:高于Tg时,Z轴CTE约为Tg以下时的4倍以上。FR-4的典型值为240~390 ppm/°C。

其他材料:具体CTE数值请参考相应供应商提供的技术参数。

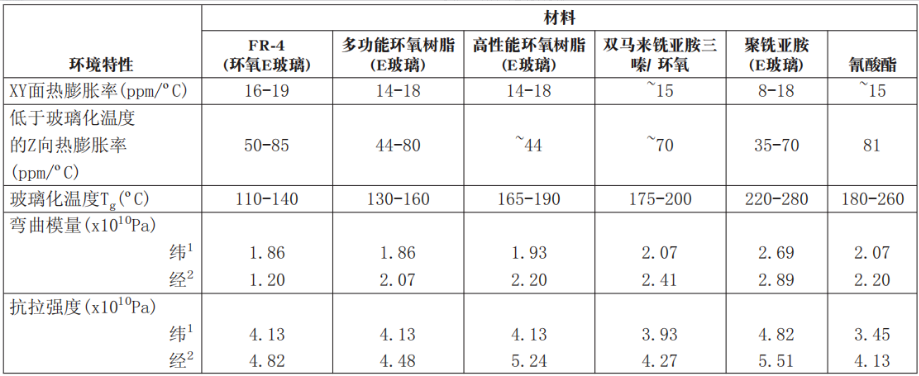

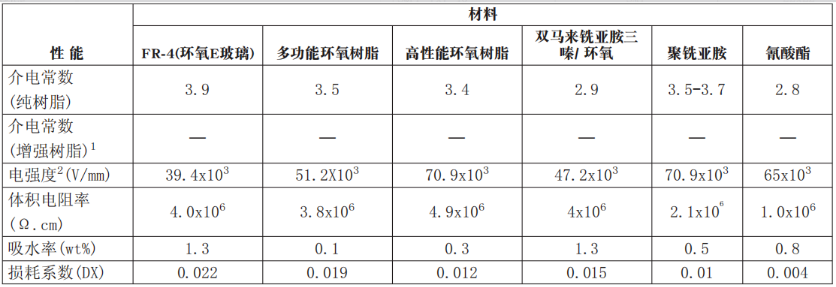

常⽤介质材料的环境特性

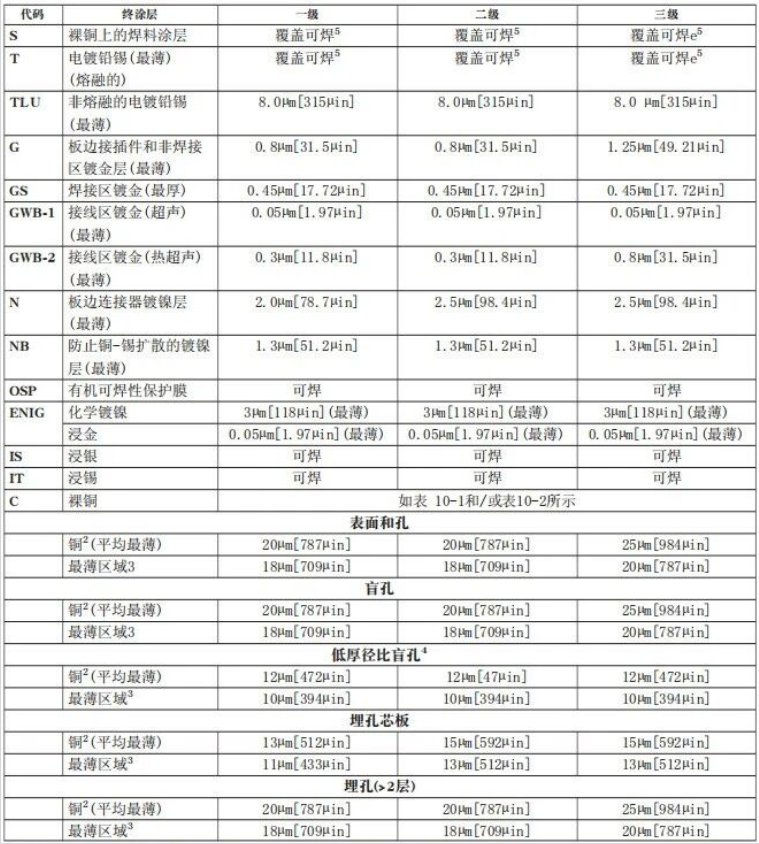

终涂层表⾯涂镀层厚度要求


导线与引线分类条件

B1 – 内层导线(任意海拔)

B2 – 外层导线,无涂层,海拔 ≤ 3050 m(10,007 ft)

B3 – 外层导线,无涂层,海拔 > 3050 m(10,007 ft)

B4 – 外层导线,永久性聚合物涂层(任意海拔)

A5 – 外层导线,组件覆有敷形涂层(任意海拔)

A6 – 外层部件引线/端接,无涂层,海拔 ≤ 3050 m(10,007 ft)

A7 – 外层部件引线/端接,有敷形涂层(任意海拔)

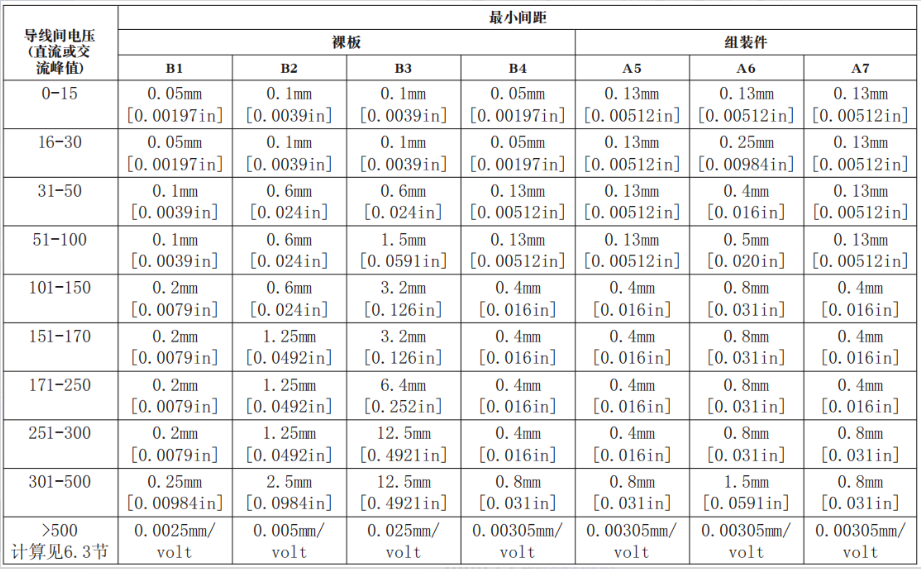

导线电⽓间距

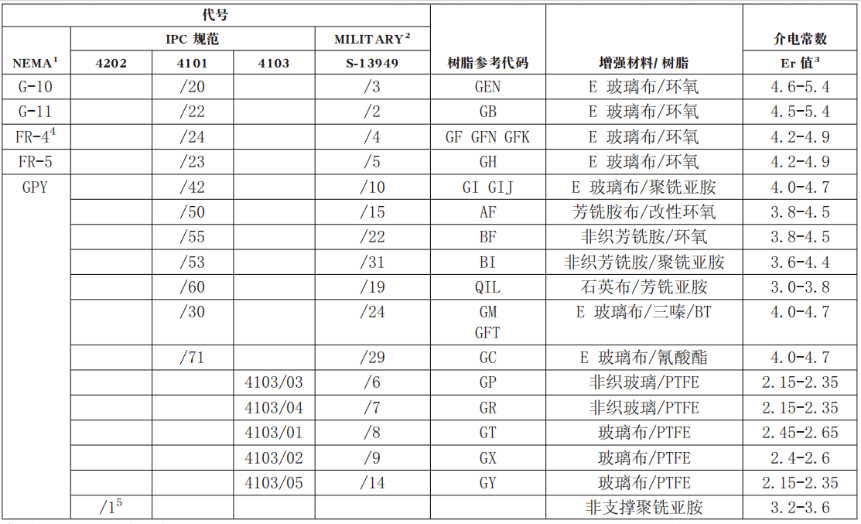

常见印制板材料的相对整体介电常数

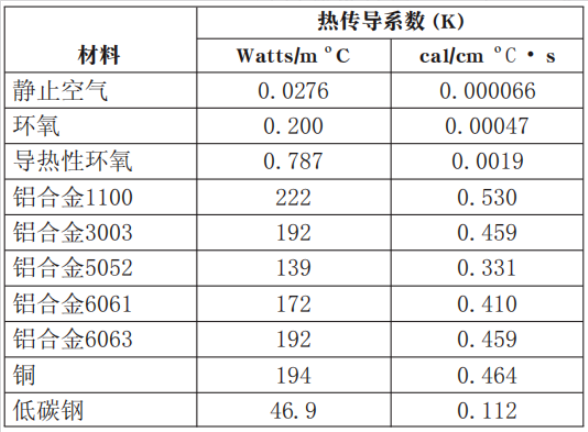

材料类型对传导的影响

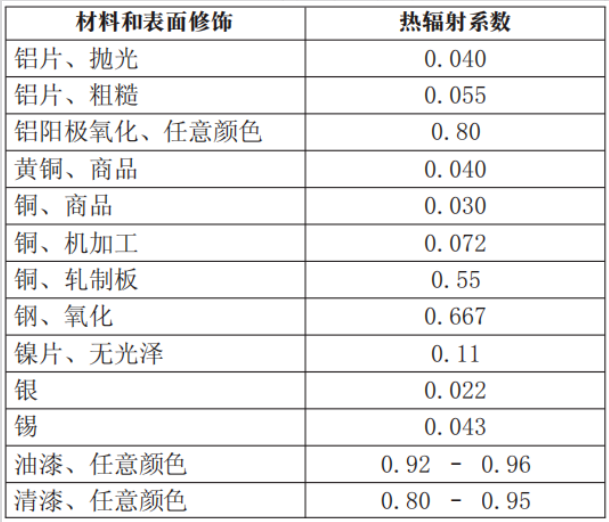

材料的热辐射系数

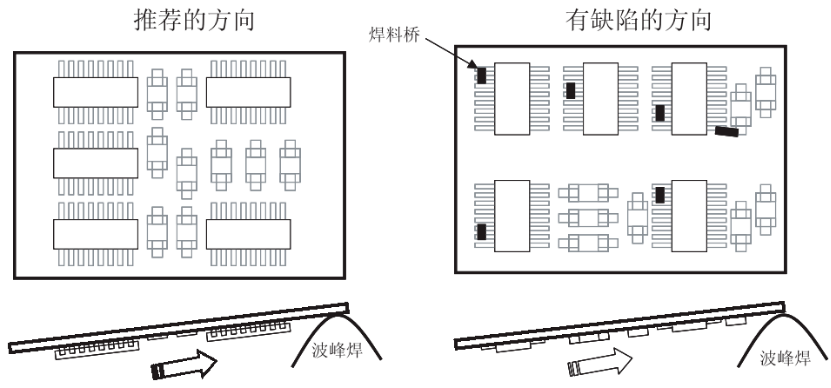

边界和(或)波峰焊应⽤的元件⽅位

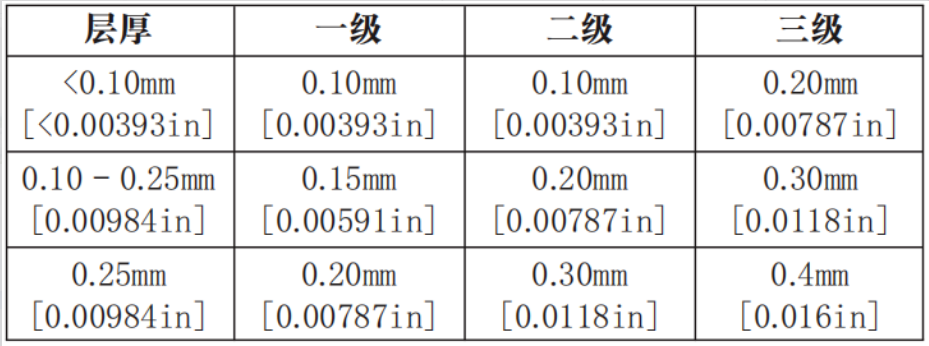

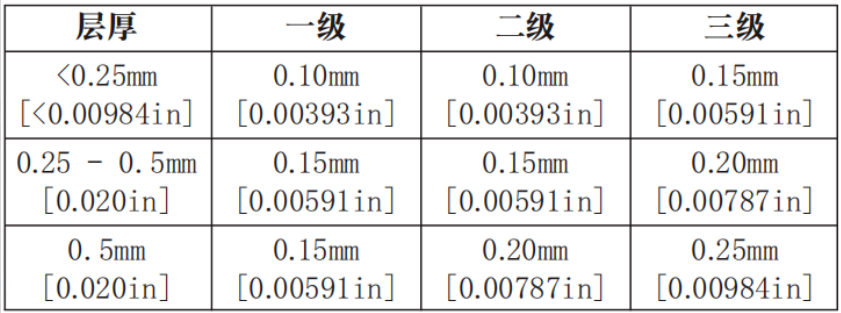

盲孔的最⼩钻孔尺⼨



盲孔的最⼩钻孔尺⼨

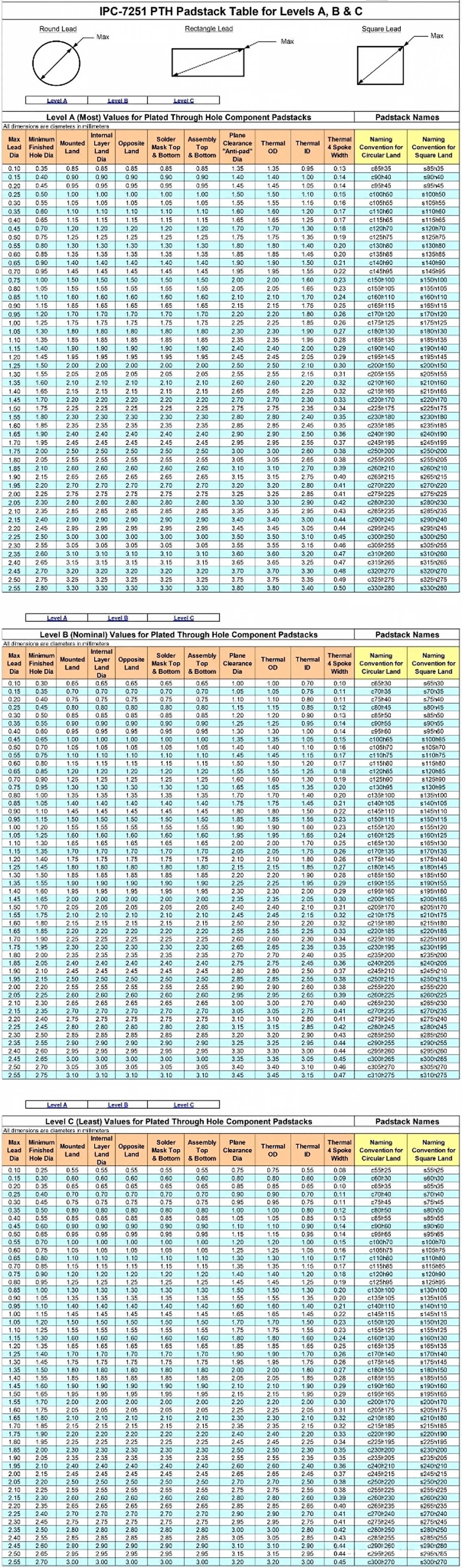

PTH孔

参考标准:IPC-2221/IPC-7251

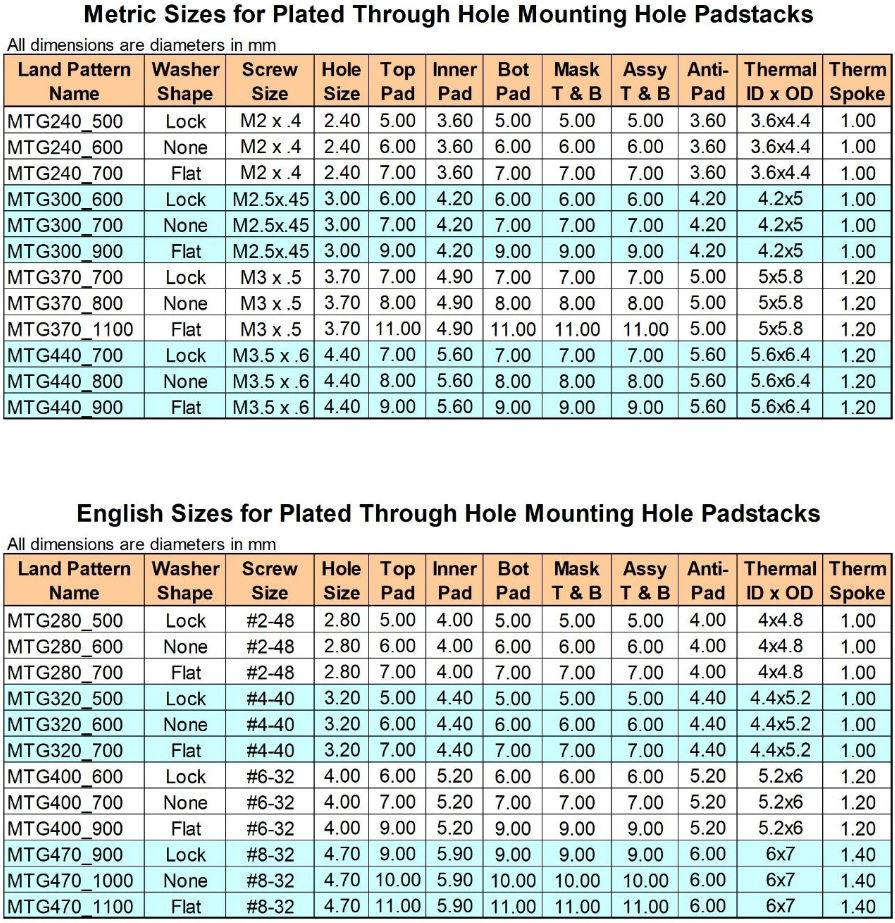

MGT-PT

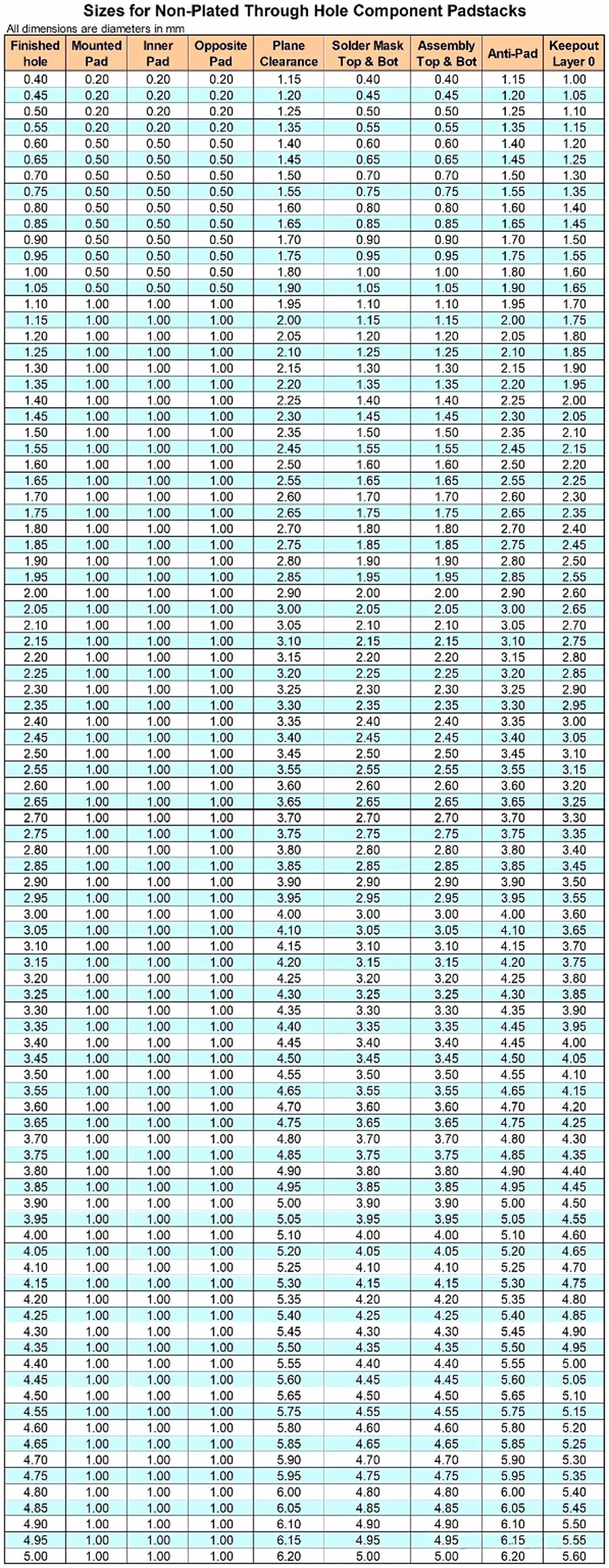

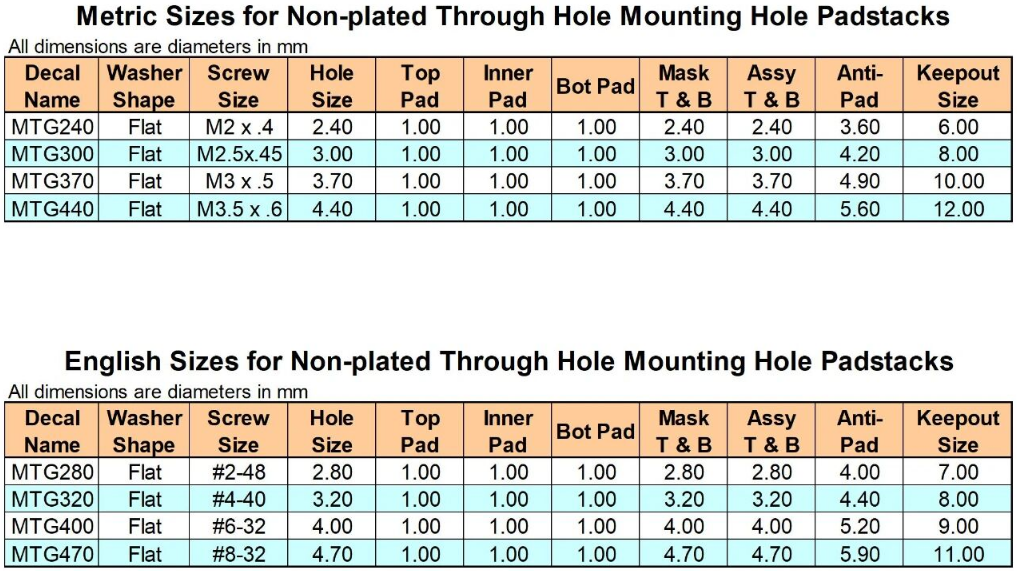

MTG-NPT

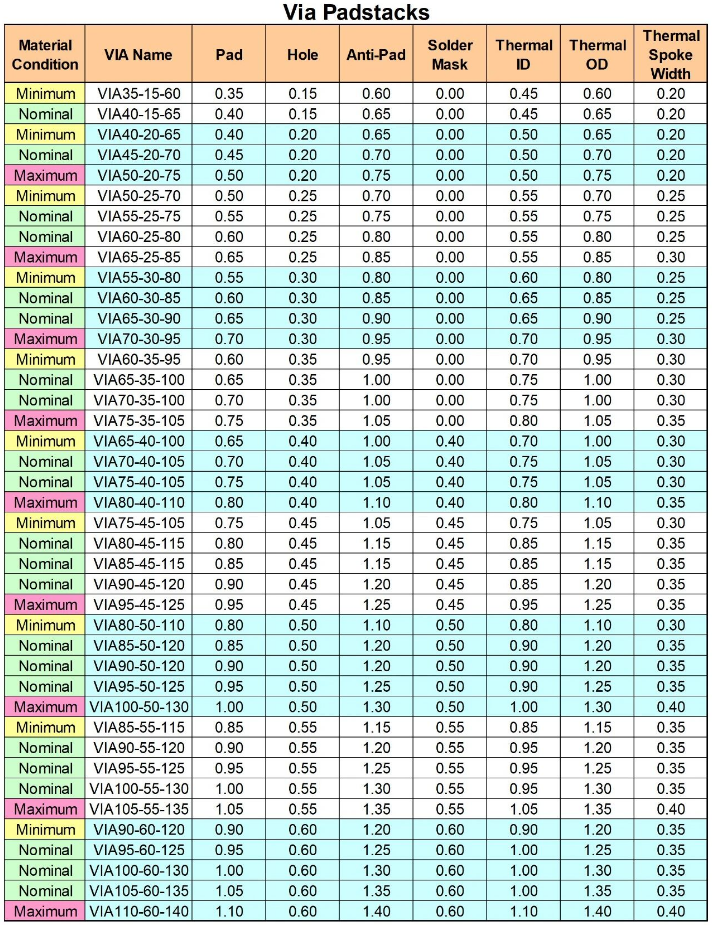

Via



MISC
