有胶 vs 无胶 FCCL：关键差异与工程选型判断表
FPC能弯折多少次、耐受多高温度、传输多高速率信号，这些关键指标的上限，往往在基材选型阶段就已注定。有胶与无胶FCCL（柔性覆铜板）之间，看似只差一层粘接胶，但在尺寸稳定性、耐热等级、弯折寿命和电气性能上，却划出了一道清晰的分水岭。本文从结构、工艺到性能逐一拆解，并给出按应用场景选型的实用判断框架。
基材，才是FPC真正的性能天花板
FPC常被称为电子设备的“神经脉络”——从智能手表内的微型弯折排线，到折叠屏转轴连接件，再到机器人活动关节，处处可见其身影。
然而，决定一条FPC能承受多少次动态弯折、耐受多高回流焊温度、承载多快信号速率的核心，往往不是铜箔线路本身，而是其内部的“骨架”——FCCL基材。

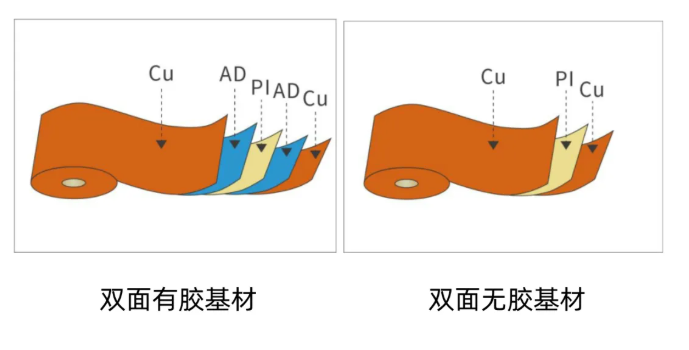

FCCL分为有胶型与无胶型两大类。二者同属FPC基材，仅隔一层胶粘剂，性能表现却泾渭分明。这也是工程师在材料选型时面临的第一道关键抉择。
有胶FCCL：三层结构的“经济之选”

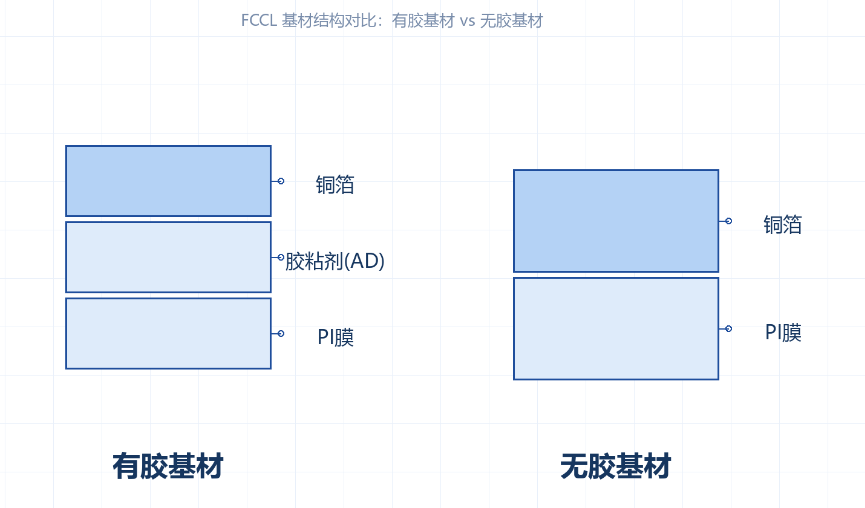

有胶FCCL采用经典的PI膜 / 胶粘剂（AD）/ 铜箔三层结构，通过涂布、压合、烘烤等成熟工艺制成，胶粘剂通常为环氧树脂或丙烯酸类。
结构简单、工艺成熟、成本低廉——这是有胶基材的核心竞争力，也使其在成本敏感的消费类电子产品（如手机、耳机、智能小家电）中仍被广泛采用。
无胶FCCL：不用胶，如何实现PI与铜箔的牢固结合？
无胶FCCL由PI膜与铜箔直接复合，中间无独立胶层。目前主流制造工艺有两种，殊途同归：
涂布法（Coating Method）：在铜箔表面直接涂覆液态聚酰亚胺酸（PAA）前体溶液，经高温烘烤完成亚胺化反应，在铜箔上原位生成固态PI膜。该工艺相对简洁，尤其适用于单面软板的生产。
热压法（Lamination Method）：采用经特殊处理的热塑性聚酰亚胺（TPI）薄膜，在高温高压下使其熔融流动，填充铜箔表面的微观粗糙结构，冷却后形成机械互锁锚固，实现高可靠性结合。该技术已广泛应用于主流FPC厂商的高品质无胶基材生产。
两种工艺的核心目标一致——在不依赖传统胶粘剂的前提下，实现PI与铜箔的高强度结合，从而释放更优异的综合性能。
仅差一层胶，性能差距从何而来？
有胶与无胶的性能鸿沟，几乎全部源自中间那一层胶粘剂。逐项对比如下：
尺寸稳定性
胶粘剂的热膨胀系数（CTE）与PI、铜箔差异明显，温度变化时层间产生内应力，表现为尺寸缩率不稳定或板面翘曲。无胶基材的CTE与铜箔高度匹配，在高低温循环中仍能保持优异的尺寸精度。
耐热等级
胶层耐热性有限，高温下易软化、分解甚至释放挥发物，焊接时可能引发焊盘脱落或起泡。无胶基材可长期耐受150℃，短期耐受280℃，从容应对汽车电子、工业控制等严苛高温环境。
弯折寿命
胶粘剂在长期使用中会老化变脆，反复弯折后易萌生微裂纹，最终导致线路断裂。无胶基材结构更纯粹，整体厚度比有胶薄约10–25μm，可实现更小的弯折半径，动态弯折寿命显著提升，尤其适用于高频次挠曲场景。
电气性能
胶粘剂的介电常数（Dk）和介质损耗因子（Df）偏高且随频率、温度波动较大。无胶基材的Dk/Df更稳定，能为高速信号传输提供更纯净的电介质环境，有利于特征阻抗的连续控制，降低插入损耗，是5G及高速数字接口的理想载体。
制程一致性
有胶基材在FPC加工中容易出现涨缩不稳定、钻孔胶屑残留等问题，影响良率和细线路精度；无胶基材结构均一，制程窗口更宽，产品一致性更优。
成本
有胶基材工艺路线短、原材料便宜，价格优势明显；无胶基材工艺复杂、制程控制严格，成本显著高于有胶产品。

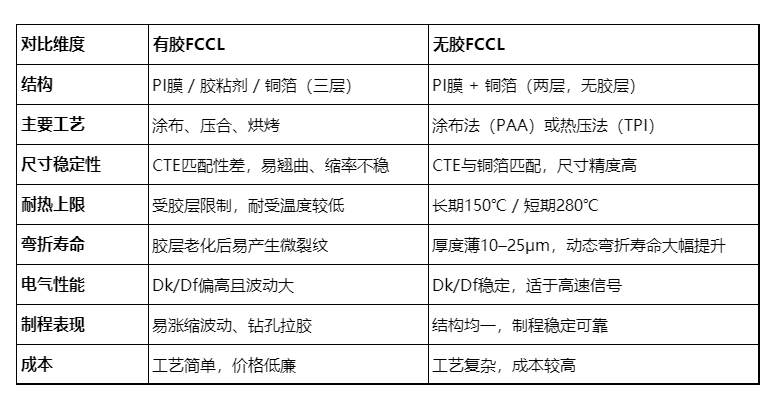

一目了然：有胶 vs 无胶 关键指标对比
选型指南：按场景建立判断框架
优先选择有胶FCCL的场景
成本敏感、工况温和、可靠性要求不高的消费类快消电子产品（如普通充电器、一次性电子配件等），有胶基材的性价比优势突出。
优先选择无胶FCCL的场景
需要频繁动态弯折（如折叠屏转轴、机器人关节）、长期高温运行（如发动机周边、LED车灯）或高可靠性要求（如医疗设备、航空航天）的应用，无胶基材是更稳妥的基石。
电气性能主导的场景
5G天线、高速传输线、毫米波雷达等需要严格控制信号完整性的场合，无胶基材在Dk/Df上的优势往往是选型的否决项——有胶产品可能根本无法满足指标。
一句话总结：若产品要求“弯得多、扛得热、跑得快、用得久”，无胶基材是更可靠的选择；若成本是第一约束，且工况温和，有胶基材仍有其不可替代的市场空间。
边界提醒：选型不是非黑即白
需要客观指出，无胶并非在所有维度上“碾压”有胶。二者本质上是性能与成本之间的权衡，不存在绝对的好坏。
实际选型时，还应结合叠层设计、弯折频率、工作温度范围、信号速率以及整体系统成本进行综合评估。此外，FPC的最终可靠性并不只取决于基材，还受到线路布局、覆盖膜选型、补强板设计、制程工艺等全链路因素的共同影响。理解基材的特性，是科学选型的起点，而非终点。
