PCB X型激光孔与常规激光盲孔的结构、工艺及应用差异解析

2026-09-02 09:20:57
6

随着电子产品向轻薄化、高集成度与高可靠性方向持续演进,任意阶HDI板已成为高端PCB制造的主流技术路径。在此背景下,双面激光成型的X型孔(X-VIA)在高阶基板及芯层互连中的应用日益广泛。该孔型与传统单面激光盲孔在孔体构型、参数定义、电镀填充机制、制程良率及长期可靠性方面存在本质差异。本文系统对比两类激光孔的核心区别与适用场景,旨在为高阶HDI PCB的工艺选型与品质管控提供明确的技术参考。

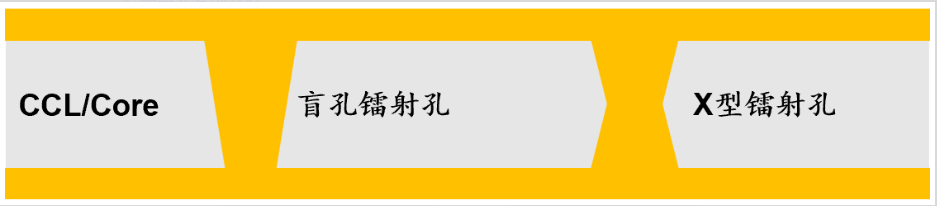

一、孔型结构核心差异


X型激光孔(X-VIA)

X型激光孔属于激光通孔(LTH)范畴,区别于传统机械钻通的垂直通孔。其采用基板正反两面同步激光钻孔工艺,光束从两侧定向刻蚀,在芯层中间区域交汇贯通,最终形成两端开口、中部自然收缩的对称X型通孔结构。该对称渐变轮廓是X型孔在电镀性能与可靠性方面显著优于常规盲孔的关键结构基础。

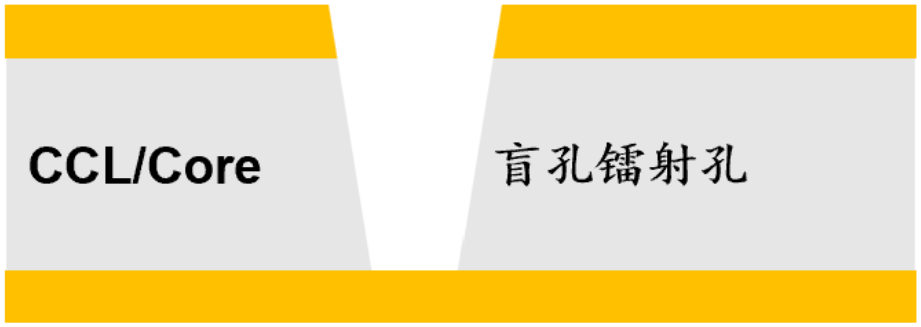

常规激光盲孔(Blind VIA)

常规激光盲孔为单面激光成型结构,由基板表层单向刻蚀,孔体终止于预设内层铜面,并不贯穿整板,属于非贯通式互连孔。其截面呈上宽下窄的锥形(V型),孔壁平滑、底部封闭,仅可实现表层与相邻内层之间的电气连接。

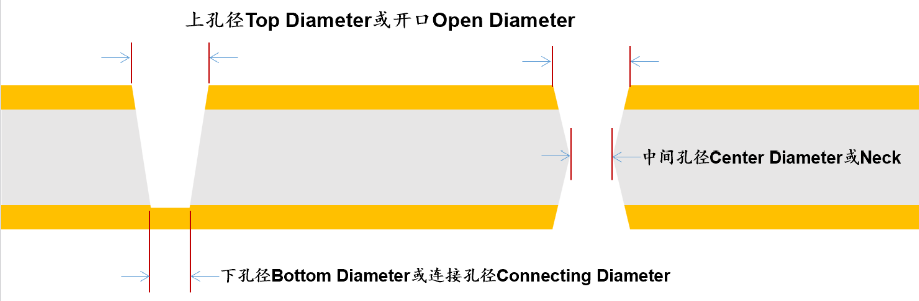

二、孔径参数定义差异


孔型结构的不同,直接决定了两类孔在孔径管控标准上的显著区别,这也是设计、加工及检验环节必须明确区分的要点。

X型激光孔:采用双维度尺寸管控,核心参数包括上孔径(板面开口)与中间颈径(Neck)。颈径为孔体最窄处的尺寸,直接关系到填孔质量与导通稳定性。

常规激光盲孔:无颈径参数,主要管控上孔径(开口)与下孔径(内层连接处孔径)。下孔径的大小直接影响盲孔与内层铜面的互连可靠性。




三、电镀填孔机制与制程差异

结构差异进一步决定了两类孔在电镀填充原理、工艺难度及缺陷风险上的不同,是制程管控的核心关注点。

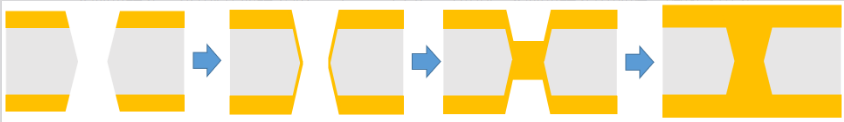

X型激光孔:共形预沉积 + 双向自下而上填充

X型孔采用“共形预沉积”结合“双向自下而上”的复合填孔策略。电镀初期,铜离子在孔壁均匀沉积,随着镀层增厚,中部颈径率先闭合,将单一通孔分隔为上下两组对称的独立盲孔。随后,上下盲孔同步完成自下而上的填充,该机制从原理上杜绝了孔内缝隙与空洞缺陷,同时可承受较大电流密度,填孔效率与制程稳定性均更优。

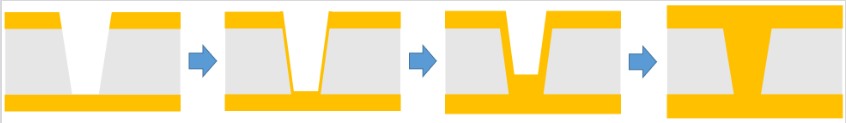

常规激光盲孔:单向自下而上填充

常规盲孔采用单向自下而上(Bottom-up)填孔工艺。电镀液中,抑制剂吸附于孔口与侧壁以抑制铜层过快沉积,加速剂则富集于孔底,促进铜离子由底部向孔口逐步填充。但由于盲孔底部封闭,镀液交换困难,对药水配比、电流密度及循环条件的要求极为严苛,工艺窗口窄,参数稍有偏离即易产生空洞或缝隙缺陷。



四、制程缺陷与可靠性差异

常规单面盲孔的核心短板在于孔底品质难以有效控制。单面激光刻蚀后易残留树脂、产生铜牙或毛刺,降低孔底与基材的结合力。在回流焊、冷热冲击等热循环应力作用下,极易出现孔底分层、接触电阻漂移甚至开路失效。

X型激光孔借助双面对刻工艺,可彻底清除孔内残留杂质,从结构上规避了孔底缺陷。配合双向电镀工艺,孔壁铜层致密均匀,层间结合力优异,热稳定性与长期可靠性显著提升。此外,密集排布的X型孔可构建高效导热路径,有利于基板整体散热。



五、适用场景差异

X型激光孔:主要面向高可靠、高热负荷及高阶高密度互连需求,广泛应用于任意阶HDI板、高端通信设备、车载电子、工控及高功率模块等PCB产品,能够满足严苛工况下的长期导通与散热要求。

常规激光盲孔:多用于中低端HDI及普通消费类电子产品,适配常规布线密度、低功率及温和工作环境,能够满足基础电气互连需求,且制程成本较低,性价比突出,但不适用于高应力、高热或高可靠性要求的场景。

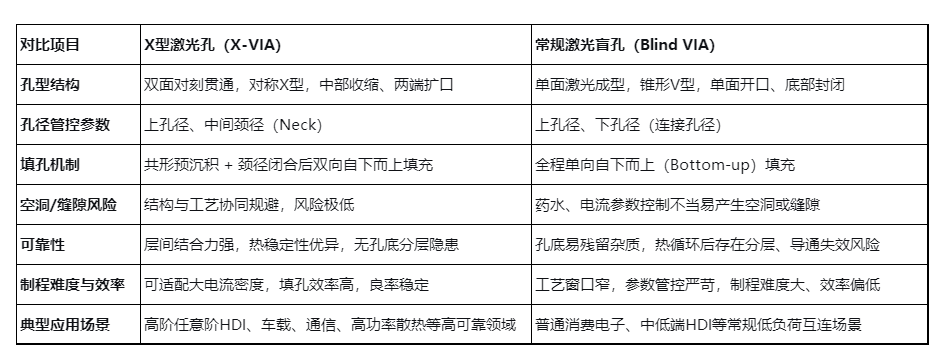

六、核心特性对比汇总




综上所述,X型激光孔凭借独特的双面对刻结构与复合填孔工艺,有效解决了传统盲孔固有的孔底缺陷与可靠性难题,同时在散热性能及制程适应性方面表现更优,是高阶、高可靠及高功率PCB的理想选择。常规激光盲孔则成本较低、工艺成熟,适用于普通民用产品的常规互连需求。实际生产中,应结合产品可靠性等级、功率负荷及使用环境进行合理选型,以实现性能与成本的最佳平衡。
