PCB表面处理之沉镍金与镍钯金：工艺、性能与成本比较
在印制电路板（PCB）制造中，表面处理工艺直接影响焊点可靠性、引线键合（Wire Bonding）性能、耐腐蚀性以及储存寿命。沉镍金（ENIG）与镍钯金（ENEPIG）是两种广泛应用的化学镀表面处理方案，常见于高密度互连（HDI）板、封装基板及高可靠性电子产品。二者名称相近，但在镀层结构、工艺流程、性能表现及成本构成上存在显著差异。本文从定义结构、工艺流程、应用领域、优缺点及综合成本五个维度进行系统对比，并附常见问题解答，供选型参考。
一、定义与结构差异
（一）沉镍金（ENIG）
沉镍金（Electroless Nickel / Immersion Gold，ENIG），亦称化学镍金、化镍金。其镀层结构为：铜面先化学镀一层镍，再通过置换反应沉积一层薄金，即 Cu/Ni/Au。底层为化学沉积的镍磷合金（Ni-P，磷含量约 6~10 wt%），厚度通常为 3~6 μm；表层为纯金层，厚度极薄（约 0.05~0.1 μm），主要作用为保护镍层免受氧化，并提供可焊表面。
（二）镍钯金（ENEPIG）
镍钯金（Electroless Nickel / Electroless Palladium / Immersion Gold，ENEPIG），又称化学镍钯金。其在镍层与金层之间增加了一层化学钯，形成 Cu/Ni/Pd/Au 三层结构。钯层的引入是两者性能差异的根本来源。
（三）核心区别
ENIG 为 Ni/Au 两层体系，ENEPIG 为 Ni/Pd/Au 三层体系；钯层作为阻挡层，改变了界面反应特性和可靠性表现。

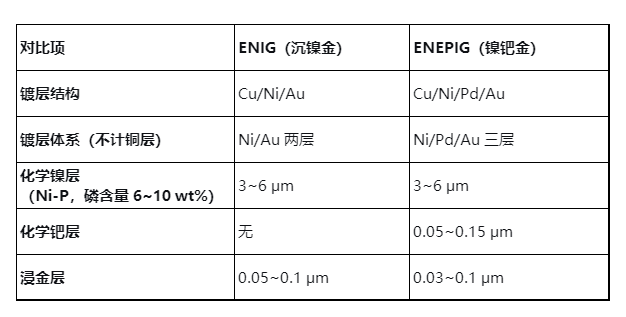

镀层结构与厚度规格对比
二、工艺流程比较
（一）ENIG 典型流程
除油 → 水洗 → 微蚀 → 酸洗 → 活化 → 化学镀镍 → 浸金 → 水洗烘干。
化学镍层厚度控制在 3~6 μm，浸金层一般为 0.05~0.1 μm。浸金通过置换反应在镍表面沉积金，金层较薄，主要起保护与可焊作用。
（二）ENEPIG 典型流程
前段与 ENIG 基本一致，区别在于化学镀镍之后增加一道化学镀钯工序，随后浸金。典型厚度：化学镍 3~6 μm，化学钯 0.05~0.15 μm，浸金 0.03~0.1 μm。由于钯层本身具备良好的阻挡性和可焊性，ENEPIG 的金层下限可比 ENIG 更薄，有利于降低金耗。
（三）工艺控制要点
化学钯工序需额外配备钯盐槽液，对温度、pH值、还原剂浓度及槽液寿命的控制要求更为严格，工艺窗口较窄，对设备精度和制程管理能力提出了更高要求。
三、应用领域
（一）ENIG
ENIG 是目前应用最广泛的 PCB 表面处理工艺之一，大量用于消费电子、通信设备、计算机主板、手机板、BGA 载板、HDI 板及常规高密度板。其平整度好、可焊性优良，适用于细间距元件和多次回流焊接。
（二）ENEPIG
ENEPIG 更多面向高附加值和高可靠性领域，包括 IC 封装基板、汽车电子、军工航天、医疗器械、高速高频板以及需要引线键合的产品。由于钯层兼容金线、铜线和铝线键合，ENEPIG 在半导体封装和系统级封装（SiP）中优势明显。同时，在需长期存储或经历多次回流的高端产品中，ENEPIG 也表现出更优异的稳定性。
四、优缺点对比

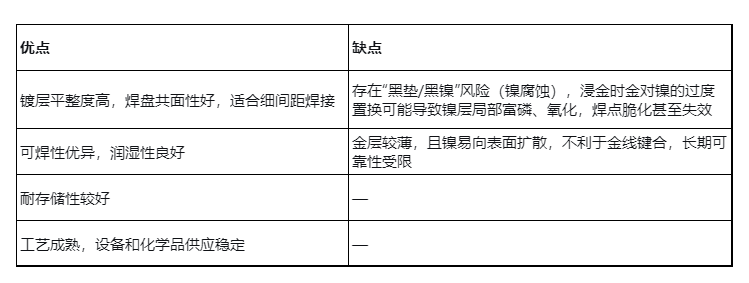

（一）ENIG

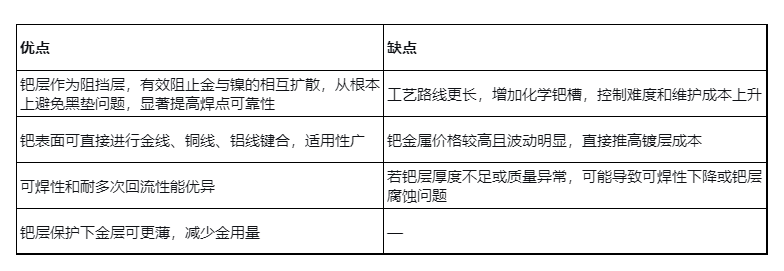

（二）ENEPIG
五、综合成本比较
从直接制造成本看，ENIG 因工艺简单、药水成熟、无需钯盐，整体成本较低。ENEPIG 增加化学钯工序，钯盐消耗是主要增量成本来源。虽然 ENEPIG 可通过减薄金层部分抵消金价成本，但钯价通常高于镍且波动较大，因此 ENEPIG 的总镀层成本一般仍较 ENIG 高出约 10%~30%，具体幅度取决于钯价、金价及批量规模。
若将可靠性、引线键合兼容性及长期服役表现纳入综合拥有成本（TCO）考量，ENEPIG 在高端产品中可能反而更具经济性——因其能显著降低焊点失效、返修及客诉风险。
六、总结与选型建议
ENIG 与 ENEPIG 的核心差异在于钯层的引入。ENIG 以成熟、经济、可焊性良好著称，适合大批量常规产品；ENEPIG 则以高可靠、多线键合兼容及抗黑垫性能见长，适用于高端封装、汽车电子、军工医疗等高要求领域。实际选型应结合产品可靠性等级、打线需求、储存周期及成本预算综合权衡，在性能与成本间取得最佳平衡。

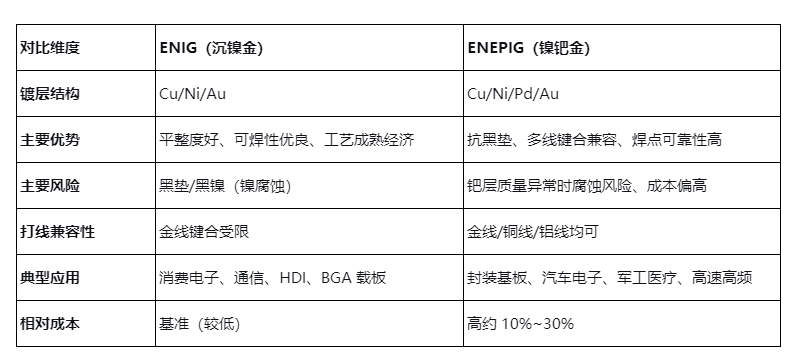

ENIG 与 ENEPIG 综合对比
七、常见问题解答（FAQ）
（一）ENIG 与 ENEPIG 的浸金温度是否一致？
两种工艺的浸金槽操作温度基本相同，典型范围为 80~85℃，供应商推荐值通常落在 80~90℃。实际设定主要取决于药水体系，而非由 ENIG 或 ENEPIG 的工艺类型决定。
原理：无论 ENIG 还是 ENEPIG，最后一步均为浸金置换反应——金离子置换底层金属（ENIG 中为镍，ENEPIG 中为钯）。该反应对温度敏感，但所需活化能和最佳温度区间相近，故无需因底层差异大幅调整温度。
生产中的三点说明：
温度区间一致：绝大多数药水供应商给出的浸金操作温度均在 80~90℃，两种工艺通用；
细微调整属工艺优化：因钯与镍的催化活性不同，ENEPIG 的浸金速率可能略有差异，有时通过微调温度（±2~3℃）或时间匹配目标金厚，这属于正常工艺调校，不构成实质性区别；
更关键的是时间与金浓度：ENEPIG 的金层通常更薄，实际控制中更多通过缩短浸金时间或降低金浓度实现，温度保持在同一标准区间。
结论：设备参数设定时，浸金温度可按相同范围设置；若需精确匹配特定药水，以供应商技术资料为准。
（二）ENIG 与 ENEPIG 的浸金槽（金缸）可否共用？
理论上可共用，但实际生产中强烈不建议，尤其对品质要求较高的产品。主要原因不在温度，而在药水交叉污染、金厚控制差异及品质风险。
理论依据：两者最后一步均为浸金，主盐均为氰化亚金钾，辅以络合剂、稳定剂，操作温度同为 80~90℃。浸金原理同为置换反应，金离子置换底层金属（ENIG 为镍，ENEPIG 为钯）。
实际不建议共用的原因：
交叉污染风险
ENIG 浸金时镍会微量溶入金槽；ENEPIG 浸金时钯会微量溶入。镍离子过高导致金面发雾、金厚不均，影响焊锡性；钯属贵金属，进入金槽后可能改变药水活性，干扰置换速率，并与组分形成络合物或胶体，造成金面发红、发黑或粗糙。两种金属离子共存对浸金槽的干扰非简单叠加，可能加速药水老化，缩短槽液寿命。
金厚控制困难
ENIG 要求金厚 0.05~0.1 μm，ENEPIG 因钯层已提供可焊和打线性能，金层可更薄（0.03~0.1 μm）。若共用同一金槽，按 ENIG 参数生产会导致 ENEPIG 金厚偏厚，增加金耗；按 ENEPIG 参数则 ENIG 金厚不足。频繁调整时间或浓度，不仅增加管理难度，也易出错。
品质风险升高
镍、钯共存可能改变置换反应的均匀性，导致局部金厚差异、孔隙率增加，甚至诱发黑垫缺陷（尤其对 ENIG 产品）。对需打线键合的 ENEPIG 产品，金槽污染可能影响金面洁净度和键合强度。
钯的回收与成本
钯进入金槽后与金盐混合，极难分离回收。钯价高且波动大，不仅增加药水维护成本，还造成贵金属浪费。
若确需共用，须采取以下管控措施：
分时段生产，避免频繁切换；
加强药水分析，定期检测金浓度、pH、镍离子及钯离子含量；
严格清洗，严禁钯槽药水带入金槽；
适当提高金厚规格下限；
切换产品前进行首件小批量验证。
结论：浸金槽理论上可共用，但风险高，不推荐。从质量稳定、工艺控制和长期成本考虑，ENIG 与 ENEPIG 应各自使用独立浸金槽。若因条件限制必须共用，则需严格管控、分时生产并加强监控，且仅适用于中低端产品。
（三）沉金线应选用垂直龙门线还是 VCP 设备？
沉金线（包括 ENIG 和 ENEPIG）基本全部采用垂直龙门线，实际生产中不存在 VCP 形式的沉金线。
主流设备形式：垂直式设备，包括手动线（人工挂架）和半自动/全自动龙门线（天车线）。龙门线通过行车吊挂飞巴或挂篮，按预设程序在除油、微蚀、活化、化学镍、化学钯（ENEPIG）、浸金等槽体间依次升降移动。板子垂直悬挂，各槽浸泡时间、温度、循环过滤及药水补充均可独立精确控制，适合化学反应时间较长的工艺。
为何沉金不能使用 VCP：
化学反应时间过长
化学镍需 20~35 分钟，化学钯（ENEPIG）需 5~15 分钟，浸金需 5~12 分钟。VCP 的连续传输方式无法提供如此长的浸泡时间（除非将槽体加长至极长或输送极慢，但设备效率和占地均不可行）。
沉金无需电流
VCP 的核心是整流器和导电系统，用于电镀。而沉金为化学镀/置换镀，依靠药水自身的还原剂或置换反应，无需外部电流，故无理由采用 VCP 这种带电连续电镀结构。
槽液管理不兼容
化学镍、化学钯和浸金槽对温度、pH、金属浓度及杂质高度敏感，且镍槽随使用会自然分解，需定期停线保养和换槽。VCP 的连续运转模式不利于这种需频繁监控和批次性维护的化学槽。
交叉污染风险高
VCP 板子连续穿过不同槽体，尽管有多级水洗，但机械行进中易将前一道药水带入后槽。沉金工艺对钯槽、金槽的金属污染极其敏感，连续传输大幅增加交叉污染风险，诱发金面异常、黑垫等问题。
有无水平式沉金线？
水平式化学处理线主要用于前处理（如除油、微蚀）或某些水平化学沉锡/沉银工艺，而化学镍金的主体反应段几乎不用水平设备。原因：
化学镍槽温度高（80~90℃），水平传送带长期浸泡在高温药水中，材质和密封问题难以解决；
水平式板面朝下或水平通过时，反应产生的氢气不易排出，易形成气孔或镀层不均；
水平线药水交换和过滤不如垂直槽方便。
因此，即便部分前处理采用水平方式，化学镍、化学钯、浸金核心槽仍为垂直槽，整体设备仍属垂直龙门式。
结论：沉金线全部采用垂直龙门线（含手动/自动），不存在 VCP 沉金线。VCP 是电镀铜/锡等工艺的专用设备，其原理、节拍、槽液管理均不适用于化学沉金。若见到“垂直连续”字样，通常指电镀线，而非沉金线。
特别说明
以上内容仅供技术参考，旨在抛砖引玉。各工厂的药水体系、工艺条件、设备状态及产品结构千差万别，切勿生搬硬套或直接照搬他人经验。一切有效的改善措施，均应建立在充分的试验数据基础之上——“拿数据说话”，始终是工程技术人员的基本职业素养。
