PCB过孔盖油与开窗工艺解析及量产设计指南

PCB上的过孔阻焊处理看似细节，实则直接影响量产良率、焊接可靠性、散热能力、信号完整性及EMC表现。许多板卡在小批量测试阶段表现正常，一旦进入量产，却频繁出现BGA虚焊、过孔缺锡、电源发热严重、测试不通或批量短路氧化等问题。追根溯源，往往与过孔盖油或开窗工艺选择不当有关。每一种处理方式都对应明确的工程需求，不能凭经验随意设定。

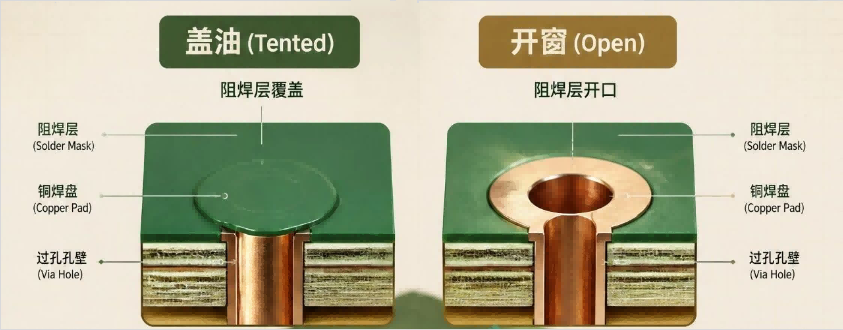

一、盖油与开窗的核心区别

过孔盖油（Tented Via）：使用阻焊油墨完全覆盖过孔孔口及焊环，使铜面不外露，是PCB制造中最通用、成本最低的默认工艺。

过孔开窗（Open Via）：在特定过孔位置去除阻焊层，使过孔焊环及孔口铜面裸露，保留导电、散热及可接触的物理特性。

核心原则：盖油用于绝缘保护，开窗用于功能裸露。绝大多数普通信号过孔应默认盖油；只有具备特殊功能的过孔，才需要指定开窗。选错工艺，可能直接埋下量产隐患。

二、为什么大部分信号过孔应优先盖油？

高速信号、普通数字信号及低频走线的过孔，通常推荐盖油，这是保障量产稳定性的基础。其核心价值体现在以下三个方面。

1. 抑制“吸锡现象”，避免批量虚焊与缺锡

在回流焊或波峰焊过程中，熔融焊锡流动性极强。若过孔开窗裸露，焊锡可能基于毛细吸附效应沿孔壁从一面流向另一面，导致器件焊盘上的锡膏被抽空，引发缺锡、空洞或虚焊。尤其是BGA底部及密集引脚区域的过孔，一旦开窗，批量焊接良率可能明显下降。盖油相当于封闭过孔通道，阻断锡液异常流动，使焊锡稳定保留在焊盘上。

2. 降低短路风险，提升整机可靠性

在过孔密集区域，裸露铜环容易成为短路诱因。生产残留的锡珠、金属碎屑，或装配时贴合的散热器、金属外壳等，均可能触碰裸露过孔，引发随机短路或漏电故障。盖油后，过孔表面具有绝缘保护层，可有效隔绝外部接触，从根源上降低短路隐患，尤其适用于高密度布线、紧凑型消费电子及工业控制板。

3. 防氧化与防腐蚀，延长使用寿命

裸露铜面长期暴露在空气中，会持续氧化并受潮腐蚀，导致过孔接触电阻增大、可焊性变差，长期使用可能出现信号断路或电源压降异常。阻焊油墨能隔绝空气、湿气与粉尘，保护过孔铜层，确保长期电气性能稳定，适配车载、工业、户外等高可靠性应用场景。

三、哪些过孔必须开窗？

盖油是默认选项，但并非万能。以下四类功能性过孔通常必须开窗，盲目盖油反而会破坏电路功能或加剧故障。

1. 测试点过孔（ICT/飞针测试）

量产PCB通常需要进行ICT在线测试或飞针测试，依靠探针接触铜面来检测通断、阻抗及电压。若过孔盖油绝缘，探针无法接触铜面，将导致测试失效。

设计要求：测试过孔必须开窗，孔环直径建议≥0.8mm，开窗尺寸比孔环大2~4mil，以保证探针接触稳定。

注意事项：尽量单独设置专用测试过孔，不要将高速信号主过孔开窗兼作测试点，以免引入寄生电容、破坏信号质量。

2. 功率器件散热过孔

MOS管、稳压芯片、DDR内存、电源IC底部的散热过孔，核心诉求是快速导热降温。阻焊油墨导热性较差，盖油会阻断散热通道，导致热量堆积、器件温升超标，甚至死机重启。

设计要求：开窗裸露铜面，既可通过空气直接散热，也可贴合导热垫或散热器导走热量；必要时可在过孔位置补锡或填锡，进一步提升散热效率。

3. 大电流电源过孔

DC-DC输入输出、电池供电、电机驱动及整机主电源路径的过孔，承载电流大、发热集中。

设计要求：开窗后，可利用焊接时的毛细现象让焊锡自动填充过孔内部，增大导电截面积，降低导通电阻与发热量，提升载流能力。若盲目盖油，过孔中空会导致有效导电面积不足，大电流工作时容易严重发热、压降过大，甚至烧断过孔。

4. 屏蔽与机壳接地过孔

板边接地、屏蔽罩固定接地及整机机壳接地的过孔，必须开窗露铜。

设计要求：裸露铜面可与屏蔽罩、导电泡棉、接地螺丝紧密贴合，形成低阻抗接地回路，有效释放静电、抑制EMI干扰。若盖油，可能导致接地虚接、阻抗偏高，静电无法泄放，进而引发EMC整改失败或信号干扰。

四、BGA盘中孔的特殊处理规范

BGA焊盘上的盘中孔（Via-in-Pad）既不能简单盖油，也不能直接开窗，通常应采用树脂塞孔+电镀填平工艺。

若普通过孔镂空或直接开窗，锡膏可能渗入孔内，造成焊球塌陷、虚焊或连锡短路。采用树脂塞孔填平后，板面平整无凹陷，既能杜绝吸锡问题，又能保证焊接良率。后续可根据测试或散热需求，再选择表面盖油或局部开窗。

五、量产设计与工艺管控细节

1. 高可靠产品务必塞孔

常规过孔盖油仅在表面覆盖一层约10~25μm的薄绿油，孔内仍可能存在微小缝隙，无法做到完全密封。对于车载、工业、军工等高可靠产品，单纯盖油容易受潮腐蚀。更优方案为树脂塞孔+表层盖油，彻底封闭过孔，减少水汽与杂质侵入。

2. 严控开窗尺寸

开窗尺寸过大或过小都可能引发不良。测试过孔开窗需比孔环大2~4mil，且孔环建议≥0.8mm；散热过孔开窗应略大于焊盘，以最大化散热面积；大电流过孔则需严控开窗范围，防止周边连锡短路。

3. 高速信号严禁随意开窗

高速差分线、时钟信号的过孔若开窗，会增大寄生电容并引发阻抗突变，导致信号反射与眼图恶化。高速链路的过孔应统一默认盖油。

4. 测试点独立设计

不要为了省事将高速或关键信号过孔开窗兼作测试点。优先在走线末端单独放置专用测试过孔，兼顾测试需求与信号完整性。

5. 接地开窗匹配屏蔽结构

屏蔽罩接地过孔的开窗尺寸与位置，必须与屏蔽罩焊盘精准匹配，保证贴合紧密、接地低阻，避免因虚接导致EMI超标。

6. 预留大电流补锡空间

超大电流路径的开窗过孔，在设计时应预留充足的开窗面积，以便生产后进行人工补锡或灌锡，进一步降低导通电阻，避免长期高温工作失效。

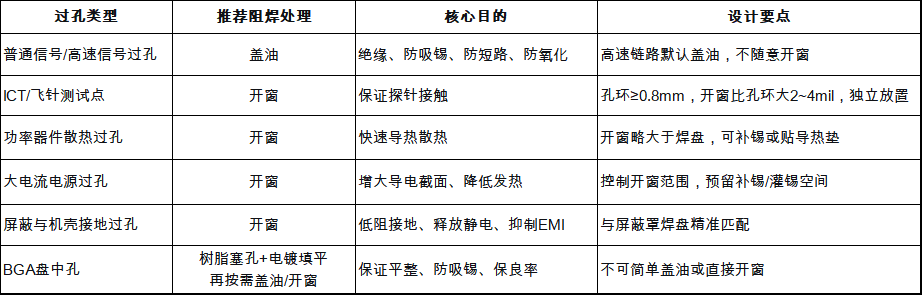

六、量产设计速查表

过孔盖油与开窗并非简单的二选一，而是需要根据过孔功能进行分区处理。一般原则是：普通信号过孔默认盖油，测试、散热、大电流、屏蔽接地等功能性过孔按需开窗，BGA盘中孔优先树脂塞孔并电镀填平。 在量产设计中，应在阻焊层和加工说明中明确标注盖油、开窗或塞孔要求，并提前与PCB板厂确认工艺能力，避免因默认处理造成批量隐患。
