PCB铜箔厚度怎么选？从载流、阻抗、散热到工艺成本

PCB铜箔厚度并不是“越厚越好”或“越薄越好”，它本质上是电气性能、散热能力、布线密度、加工工艺和成本之间的平衡。铜厚会直接影响载流能力、走线阻抗、散热效果和蚀刻难度，因此不同应用需要选择不同铜厚。

工程中常说的铜厚单位是 oz（盎司），通常指覆铜板的基铜厚度。其定义是：1 oz 铜均匀铺在 1 平方英尺面积上的重量，对应厚度约 34.3 μm，工程上常近似为 35 μm。

常见换算：

0.5 oz ≈ 17.5 μm

1 oz ≈ 35 μm

2 oz ≈ 70 μm

3 oz ≈ 105 μm

需要注意：基铜厚度 ≠ 成品铜厚。内层铜厚通常接近基铜；外层线路经过图形电镀后，成品铜厚一般会大于基铜。因此，选型和阻抗计算时，要明确使用的是基铜还是成品铜厚，并与板厂确认。

一、为什么PCB铜箔要分不同厚度？

1. 载流能力不同

铜越厚，导体截面积越大，直流电阻越小，允许通过的电流越大，温升也越低。

0.5 oz 薄铜：适合细密信号线和小电流，大电流下容易发热、压降明显。

1 oz 标准铜：行业默认铜厚，适用于大多数数字板、普通电源板和中小电流回路。

2 oz 厚铜：常用于工业电源、工控板、锂电池保护板等，可承载几安到十几安培。

3 oz 及以上厚铜：用于新能源、变频器、功率模块等几十安培大电流场景。

同样线宽下，铜厚增加，载流能力会显著提升。但实际载流能力还受允许温升、环境温度、内外层、铺铜面积、散热条件和走线长度影响，不能只凭“铜厚翻倍”简单判断。大电流设计也不应只靠加宽走线，提升铜厚、铺铜、多根并联、增加过孔和开窗镀锡都是常见方案。

2. 影响阻抗控制

高速和射频板对阻抗非常敏感。在介质厚度、线宽等条件相同的情况下，铜厚增加会使导体有效宽度增大，特性阻抗通常会略微降低。因此，如果要维持 50 Ω 等目标阻抗，通常需要微调线宽、介质厚度或叠层结构，而不是简单把线宽加大。

厚铜还会带来更大的铜箔表面粗糙度，增加高频导体损耗。因此，高速、射频板不应盲目选择厚铜，否则可能导致阻抗偏移、插入损耗上升。

薄铜更容易蚀刻出细线路，适合 BGA 扇出、HDI 等高密度布线；但“薄铜更容易做细线”不等于“同样阻抗下一定更细”，阻抗仍需通过叠层和仿真确定。

3. 散热能力不同

铜是优良导热体，铜厚增加有利于热量在板面横向扩散，降低局部温升。功率板、电源板、LED 板和电机驱动板常采用 2 oz、3 oz 甚至更厚铜箔，以改善散热和载流。

但散热是系统问题，还受铜面积、层数、过孔、板材、风冷/自然冷却等因素影响。厚铜只是改善散热的手段之一。

4. 受PCB工艺和线宽线距限制

铜越厚，蚀刻时侧蚀越明显，越难做出细线宽、细间距。

0.5 oz 薄铜：适合高密度 BGA、HDI、手机模组等细密布线。

1 oz 标准铜：常规板厂工艺成熟，成本与性能平衡最好。

2 oz 厚铜：适合电源铺铜和较大电流走线，但细线能力下降。

3 oz 及以上厚铜：很难做到 3–4 mil 级细走线，设计时必须放大线宽线距，否则容易 DFM 报错或良率下降。

5. 成本与重量不同

铜厚越大，铜箔材料、电镀、蚀刻、压合和运输成本越高，板子也更重。普通消费电子和低速数字电路，1 oz 通常已经足够，盲目上厚铜只会增加成本和加工难度。

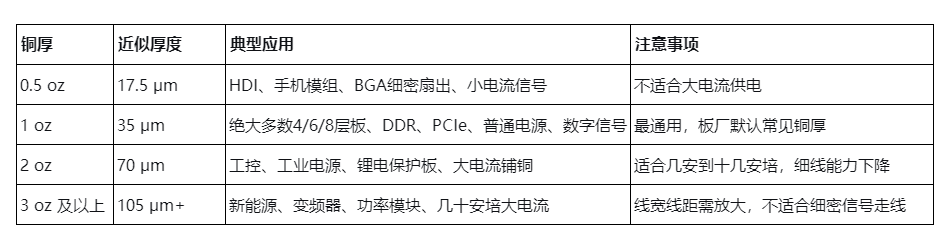

二、常用铜厚及适用场景

内层和外层铜厚可以不同，例如外层 2 oz、内层 1 oz，叠层设计可以灵活配置。但外层成品铜厚会受电镀影响，必须与板厂确认。

三、实战踩坑点

大电流只加宽走线，不考虑铜厚

走线很宽但铜很薄，电阻仍然偏大，发热和压降可能依旧严重。

高速板盲目选厚铜

铜厚变化会影响阻抗，铜箔粗糙度还会增加高频损耗。高速板应优先按叠层和仿真控制阻抗。

厚铜板设计过细线宽线距

板厂蚀刻能力有限，容易 DFM 报错，或造成良率低、成本高。

混淆基铜厚度和成品铜厚

选型时常写 1 oz、2 oz，但外层经过电镀后成品铜厚会变化。阻抗、载流和DFM确认时，应明确口径。

忽略温升和环境条件

载流能力不是固定值，需结合允许温升、环境温度、内外层和散热条件综合评估。

四、简短总结

铜厚选择的核心逻辑是：

高密度细密走线 → 选薄铜，如 0.5 oz；

普通数字板、高速板 → 默认 1 oz；

大电流、散热优先 → 选 2 oz / 3 oz 厚铜；

厚铜适合电源铺铜，不适合细密高速信号线；

薄铜适合细走线，不适合大电流。

最终选型应结合叠层结构、阻抗仿真、载流温升计算、板厂工艺能力和成本综合确定。铜厚不是孤立参数，而是PCB设计中的一项系统权衡。
