PCB焊盘设计：批量虚焊的根因分析与量产优化指南

为什么实验室样板正常，一量产就虚焊？

在PCB量产与调试过程中，虚焊、假焊、冷焊、脱焊是硬件工程师最头疼、最难复现、整改最耗时的顽疾之一。很多研发团队都会遇到类似问题：实验室样板焊接完美、功能正常，一旦进入批量生产，不良率却明显上升，虚焊故障层出不穷；返修补焊后设备暂时恢复，运行一段时间又出现接触不良、死机、功能失效。

面对这类问题，工程师往往习惯性归因于贴片厂工艺、焊锡质量或回流焊温度曲线，反复与工厂对工艺、调曲线，但不良率依旧居高不下。大量量产改版案例表明：批量性、顽固性虚焊，很多时候并非单纯焊接工艺问题，而是PCB焊盘设计存在先天缺陷。

焊盘是器件与PCB实现电气连接和机械固定的核心界面。焊盘尺寸、形状、热阻、阻焊开窗、铺铜方式、过孔布局的细微偏差，都可能直接导致润湿不良、受热不均、应力集中，最终形成虚焊隐患。工艺问题可以通过调参优化；设计导致的虚焊，再优秀的贴片工艺也难以彻底补救。

一、核心认知：虚焊到底是什么？为什么设计缺陷更致命？

要根治虚焊，首先要摒弃“虚焊就是没焊牢”的浅层认知。虚焊的本质，是焊点未能形成连续、致密、可靠的金属间结合，或结合强度不足。实际工程中，虚焊通常分为两类，其故障根源与整改方向完全不同。

1. 工艺型虚焊：临时、可修复

由SMT贴片参数偏差导致，包括回流焊温度曲线异常、焊锡膏印刷不均、钢网开孔偏差、贴装偏移等。

特点：随机性强，无固定器件、无固定位置；微调工艺参数即可明显降低不良率，属于可快速整改的外部问题。

2. 设计型虚焊：永久、顽固、批量性

由PCB焊盘设计不合理导致，包括焊盘大小失衡、热阻不匹配、阻焊偏移、过孔穿焊、铺铜不当、应力不均等。

特点：固定封装、固定位置批量虚焊；无论怎样调整焊接工艺，都难以彻底根除，唯一有效方案通常是改版优化焊盘设计。

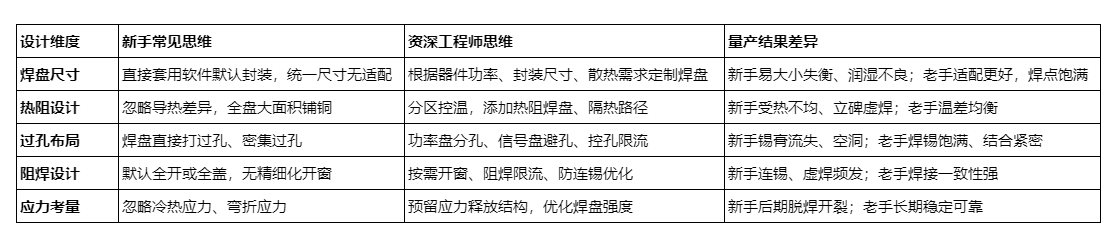

新手与资深工程师在焊盘设计上的认知差距，直接决定产品量产良率。核心差异如下：

软件默认封装通常只满足基础装配，并不等于量产焊接最优解。批量性、顽固性虚焊，往往需要回到上述设计维度中寻找根因。

二、五大高频虚焊根源：多数焊盘问题出自这里

结合大量PCB量产改版案例，导致虚焊的核心设计缺陷主要集中在五个方面：焊盘尺寸、热平衡、过孔、阻焊和应力。每一项都是新手重灾区，也是量产不良的主要诱因。

2.1 焊盘尺寸不匹配：过大过小均会引发虚焊

焊盘尺寸是焊接质量的基础。很多工程师直接沿用封装库默认尺寸，不做适配优化，极易出现两种极端问题。

问题一：焊盘尺寸过小

对于0402、0201阻容、SOT-23三极管等小型器件，若焊盘设计过小，钢网开窗面积随之缩小，印刷锡膏量不足。回流焊过程中，少量锡膏无法完全包裹器件引脚，润湿范围不足，冷却后形成薄焊层。外观看似焊接完成，实则结合力极差，轻微震动或高低温环境下就可能出现虚焊、断路。

同时，小焊盘热容量低，升温过快，也容易造成器件热损伤或冷焊。

问题二：焊盘尺寸过大

大功率器件、大封装器件焊盘过大时，锡膏熔融后会大范围摊开，器件引脚无法居中定位，容易出现偏移、歪斜。同时，大面积焊盘热容量大，升温缓慢，锡膏熔融不充分，容易出现润湿不良、焊锡发灰、焊点空洞等虚焊现象。

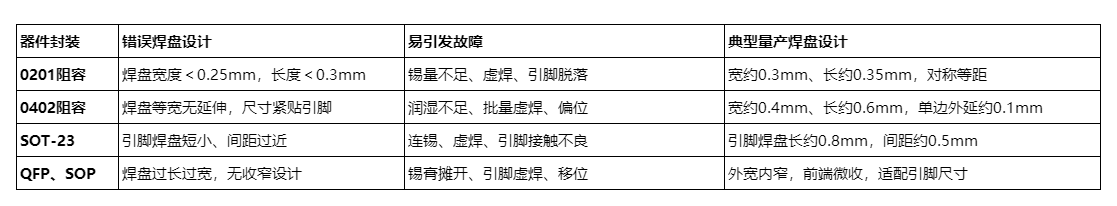

常见封装焊盘尺寸适配与故障对比如下（以下为常见经验值，实际应以器件规格书、IPC标准和工厂DFM能力为准）：

2.2 热阻失衡：温差过大引发立碑、偏移、虚焊

热不平衡是贴片器件虚焊、立碑的第一隐形杀手，尤其针对两端对称的阻容器件，故障概率极高。很多新手设计焊盘时，两端焊盘全部大面积铺铜，看似接地良好，实则埋下巨大隐患。

器件两端焊盘连接的铜皮面积不同、过孔数量不同，会导致两端热容量和升温速度产生明显温差。回流焊过程中，铜皮多、过孔多的一端散热快、升温慢，锡膏熔融滞后；铜皮少、无过孔的一端升温快、锡膏先熔融。两端锡膏熔融时间不一致，会产生不平衡的表面张力，将器件一端拉起，形成立碑；未拉起的一端也可能因张力偏移出现虚焊。

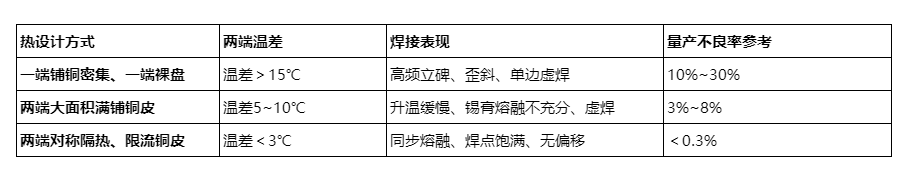

常规热失衡设计与优化方案对比如下（不良率为经验参考值）：

标准化优化方案：对称小型器件必须做热平衡设计，两端焊盘保留同等宽度的隔热铜皮，禁止一端大面积铺铜、一端悬空；功率器件焊盘增加热阻走线，均衡升温速度，降低温差虚焊风险。

2.3 焊盘过孔设计错误：锡膏流失、焊点空洞

过孔是焊盘虚焊的高频诱因，也是最容易被忽略的设计细节。新手为了保证接地良好、导通顺畅，习惯在焊盘上直接打密集过孔，但这是量产虚焊的重大隐患。

焊盘表面的过孔会直接穿透PCB。回流焊高温下，熔融液态焊锡会通过过孔缝隙向下流失、渗透，导致表层焊锡量严重不足，冷却后形成空洞焊点或薄锡焊点。外观看似正常，内部却已虚焊，震动、高温工况下极易断路。同时，过孔会破坏焊盘平整度，导致器件贴装偏移，进一步加剧焊接不良。

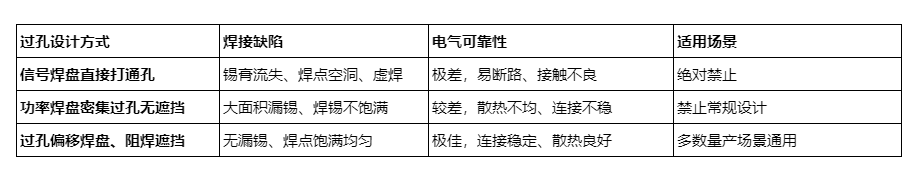

过孔正误设计与故障解析：

标准化落地规则：普通信号焊盘禁止打孔；功率散热焊盘过孔需后置偏移，或采用阻焊开窗遮挡过孔缝隙，杜绝锡膏流失；必须打孔的功率盘，采用小孔径、多孔数分散布局，减少锡膏渗漏。

2.4 阻焊开窗不合理：连锡、虚焊双向翻车

阻焊层是控制焊接范围、锡量多少的关键。很多工程师默认软件自动开窗，不懂精细化适配，最终导致批量焊接不良。阻焊开窗过大，会导致锡膏扩散、引脚连锡短路；开窗过小，会遮挡有效焊接区域，锡量不足引发虚焊。

新手高频错误主要有三类：

一是焊盘阻焊全覆盖，缩小有效焊接面积；

二是多引脚器件阻焊全开，无隔离挡墙，极易连锡；

三是相邻焊盘开窗连通，熔融焊锡互通，张力失衡引发器件偏移虚焊。

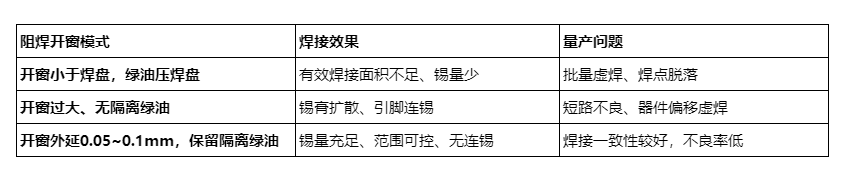

阻焊设计正误对比与量产效果：

2.5 应力设计缺失：后期脱焊、隐性虚焊

相比焊接过程中显现的虚焊，应力导致的后期虚焊、脱焊隐蔽性更强，危害也更大。很多板子出厂测试完全正常，装机使用一段时间后出现功能失灵、电路断路，拆解后发现焊点开裂、脱焊，本质是焊盘应力设计缺失。

PCB板材、铜皮、焊锡的热膨胀系数不同。设备高低温循环、外壳挤压、板材弯折、震动冲击，都会给焊盘带来持续机械应力与热应力。新手设计焊盘时无应力释放结构，大面积硬连接、直角走线，应力无法释放，长期累积会导致焊点开裂、焊盘脱落，形成隐性虚焊故障。

高频应力故障场景：接口焊盘、板边器件、大功率发热器件、厚重插件器件。这类位置必须优化应力结构，预留缓冲空间。

三、不同封装器件焊盘虚焊专项解决方案

不同封装的器件，结构、尺寸、散热、受力特性完全不同，虚焊诱因也存在差异，不能用统一标准设计。下面针对量产中故障率较高的几类器件，给出针对性焊盘优化方案。

3.1 微型阻容（0201/0402）

微型器件引脚极小，对焊盘尺寸、热平衡极度敏感，是立碑、虚焊的重灾区。

设计核心：

保证两端焊盘完全对称、热容量一致；

杜绝单侧铺铜过大；

焊盘适度外延，保证锡量充足；

禁止焊盘打孔，杜绝锡膏流失。

3.2 三极管、MOS管（SOT-23/SOT-89）

此类器件多为功率器件，发热量大，引脚间距小。常见问题包括引脚连锡、功率端虚焊、高温脱焊。

优化方案：

信号引脚缩小焊盘，防止连锡；

功率引脚加宽焊盘、增加散热铜皮；

分区隔热，平衡各引脚升温速度；

功率焊盘后置打孔，不破坏表层焊接面。

3.3 精密IC（SOP/QFP）

多引脚密集IC，引脚间距极小，极易出现局部虚焊、连锡。

设计核心：

焊盘外宽内窄，前端微收，防止锡膏外溢连锡；

相邻焊盘保留阻焊隔离墙；

底层铺铜均匀，保证整体受热一致，避免局部温差虚焊。

3.4 接口、按键、厚重器件

此类器件机械受力大，普通焊盘极易脱落虚焊。

优化方案：

加宽加厚焊盘，增加固定面积；

添加补强铜皮、泪滴走线，分散应力；

板边接口预留缓冲空间，避免板材弯折拉扯焊盘。

四、焊盘设计十大禁忌（量产红线）

结合大量改版与量产复盘，以下十项属于焊盘设计中的高风险红线。触碰任意一条，都可能引发批量虚焊或焊接不良，应严格规避。

禁止信号焊盘直接打孔：锡膏渗漏流失，焊点空洞虚焊。

禁止两端焊盘热不对称：温差失衡，引发立碑、单边虚焊。

禁止焊盘尺寸极限偏小：锡量不足，焊接结合力极差。

禁止大面积焊盘无控温设计：升温不均，润湿不良。

禁止阻焊压焊盘、开窗不足：有效焊接面积缺失，批量虚焊。

禁止密集引脚无阻焊隔离：连锡短路、偏移虚焊频发。

禁止板边器件焊盘无补强：应力拉扯，后期脱焊虚焊。

禁止功率焊盘满孔无遮挡：漏锡严重，焊点空洞不饱满。

禁止直接套用默认封装不优化：尺寸不适配，量产不良率飙升。

禁止焊盘直角走线无泪滴：应力集中，焊点开裂失效。

五、标准化量产焊盘设计流程

想要系统性降低虚焊风险，不能只靠经验试错，而应遵循标准化前置设计流程，从源头规避焊接隐患。

第一步：器件分级适配

区分微型阻容、功率器件、精密IC、受力接口器件，根据器件类型、功率、尺寸，选定对应焊盘基准尺寸，不盲目套用通用默认封装。

第二步：热平衡前置设计

对称器件优先保证两端焊盘铜皮面积、过孔数量一致；功率器件分区控温，添加隔热、导热结构，消除温差隐患。

第三步：过孔精细化布局

信号焊盘零过孔；功率焊盘过孔后置、偏移、阻焊遮挡，杜绝锡膏流失；密集过孔分散布局，保证焊接面完整。

第四步：阻焊开窗优化

焊盘开窗通常外延0.05~0.1mm，避免绿油压焊盘；密集引脚保留阻焊隔离墙，平衡锡量、防止连锡。

第五步：应力补强优化

板边、受力、厚重器件添加泪滴、补强铜皮，优化走线角度，释放机械与热应力，防止后期脱焊虚焊。

第六步：量产合规核查

核对焊盘间距、尺寸、开窗、过孔、热平衡等全维度参数，规避极限设计，预留工艺余量，适配SMT批量生产。

六、实战案例复盘

案例1：0402电阻批量立碑虚焊

某工控板0402采样电阻批量出现立碑、单边虚焊，样板偶发不良，量产不良率较高。排查发现：电阻一端接信号裸盘，一端接大面积接地铜皮，两端热容量差距极大，回流焊升温不同步，张力失衡导致立碑。

整改方案：切割接地端多余铜皮，两端做对称隔热设计，平衡热容量。整改后不良率显著下降。

案例2：电源MOS管功率焊盘空洞虚焊

电源MOS管长期工作高温，频繁出现接触不良、压降异常。拆解焊点发现内部大面积空洞，虚焊严重。

根源：功率焊盘直接打8个密集通孔，高温下锡膏大量渗漏流失，焊点不饱满。

整改：过孔偏移至焊盘边缘，表层阻焊遮挡过孔，保留完整焊接面，问题得到解决。

案例3：USB接口后期脱焊虚焊

设备使用1~2个月后，USB接口频繁失灵，无外力损坏。排查发现接口焊盘无泪滴、无补强，板材弯折与插拔应力长期累积，导致焊点微开裂，形成隐性虚焊。

整改：添加泪滴走线、加宽固定焊盘，增加应力缓冲结构，后期批量故障明显降低。

七、全文总结

绝大多数PCB虚焊问题，看似是工艺问题，实则是设计先天缺陷。工艺问题可以微调修复，设计问题则往往导致批量翻车。焊盘设计从来不是简单的尺寸画图，而是结合热平衡、锡量控制、应力释放、工艺适配、量产兼容的系统化工程。

焊盘过小、热失衡、过孔漏锡、阻焊异常、应力缺失，是虚焊的五大核心根源；套用默认封装、忽视量产工艺、只看连通性不看焊接性，是新手反复改版的核心原因。

资深工程师之所以能做到板子一次贴片零虚焊，并非运气好，而是提前规避了关键焊接隐患：对称热平衡设计杜绝立碑，精细化过孔与阻焊设计杜绝空洞和连锡，应力补强杜绝后期脱焊，尺寸适配保证焊接饱满。

掌握这套标准化焊盘设计准则，可以显著降低虚焊、连锡、脱焊、立碑等焊接不良问题，提升PCB量产良率，减少改版成本，真正实现一次设计、一次量产成功。
