背钻的定义与工艺原理

1. 什么是背钻（Backdrill）？

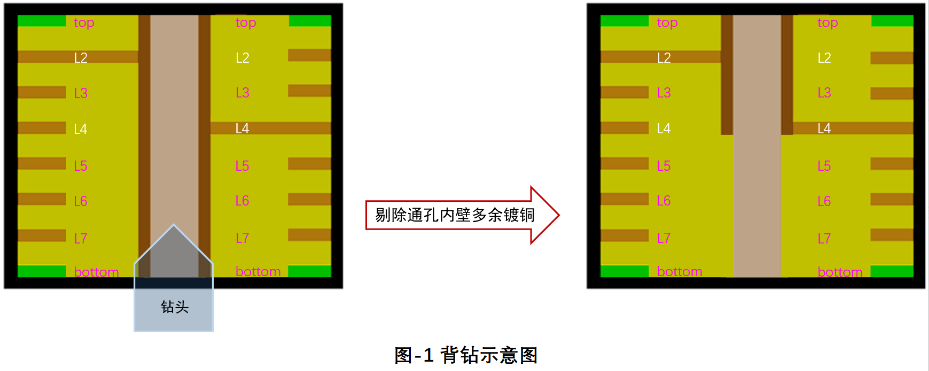

背钻是应用于多层高速PCB的一种制板工艺，用于去除电镀通孔（Plated Through Hole，PTH）内壁中多余的镀铜。如图-1所示，PCB仅在L2层与L4层之间通过该过孔建立电气连接，L5层以下直至底层均无信号流经该过孔。因此，该过孔内壁从L5层以下部分的镀铜属于多余铜壁。所谓背钻，就是通过二次定深钻孔，将过孔中多余的铜壁残桩（Stub）去除。

2. 为什么要使用背钻？

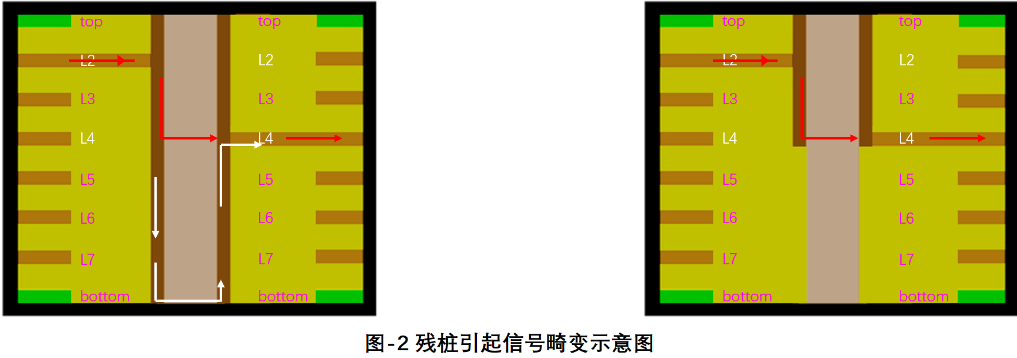

当信号在多层板的某一内层接入或离开过孔时，过孔中未被信号路径使用的内壁镀铜会形成残桩。在图-2示例中，高速信号从L2层沿红色路径、经过孔内镀铜到达L4层，这是设计期望的信号传输路径。由于残桩的存在，一部分信号会沿残桩传播至底部并发生反射，如图中白色路径所示。反射信号叠加到主信号上，会造成波形畸变，严重劣化信号质量。使用背钻的目的，就是去除多余的铜壁，消除引起信号畸变的反射传输路径。

3. 什么是背钻深度？

通俗而言，背钻深度可理解为从背钻面起算、背钻钻头需要达到的控深距离。该参数对背钻效果至关重要：深度过大可能造成过钻（Over Drill），伤及相邻中间层的电路；深度过小则会出现欠钻（Under Drill），导致遗留残桩偏长，无法实现信号传输质量的最优化。实际生产中，背钻深度还需结合钻头控深精度、钻尖角度及板厚公差等因素综合确定。

4. 如何计算背钻深度？

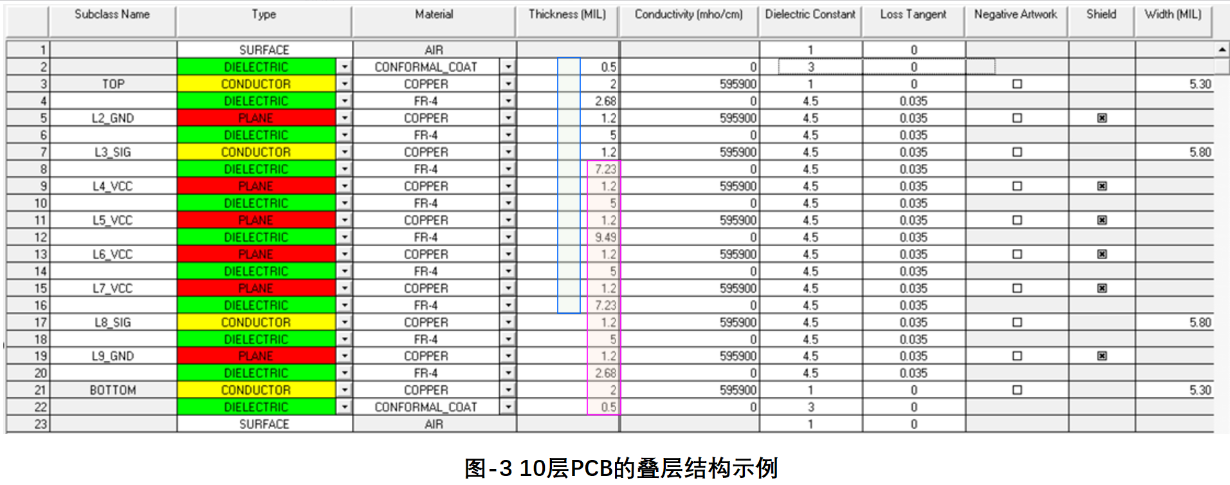

依据PCB的叠层设计，累加需要钻透的导电层和介质层的各层厚度，即可计算得到背钻深度。以一块10层PCB为例，其叠层结构设计如图-3所示。如图-3所示，需要背钻的过孔有两类，要求分别如下：

TOP层—L7层的背钻，如图-3中蓝色立柱所示。该背钻的目标是去除从顶层阻焊层、TOP层直至L7层的过孔铜壁，保留过孔内从信号层L8到BOTTOM层的内壁镀铜。为实现该目标，所需背钻深度为：

0.5+2+2.68+1.2+5+1.2+7.23+1.2+5+1.2+9.49+1.2+5+1.2+7.23=51.33 mil。

经过背钻后，L8、L9、BOTTOM三层的铜箔与过孔镀铜仍保持物理连接，其余各导电层则不再与过孔镀铜形成连续连接。

BOTTOM层—L4层的背钻，如图-3中粉色立柱所示。该背钻的目标是去除从底层阻焊层、BOTTOM层直至L4层的铜壁，保留过孔内从信号层L3到TOP层的内壁镀铜。为实现该目标，所需背钻深度同样为 51.33 mil（计算公式同上，略）。

经过背钻后，L3、L2、TOP三层的铜箔与过孔镀铜仍保持物理连接，其余各导电层则不再与过孔镀铜形成连续连接。

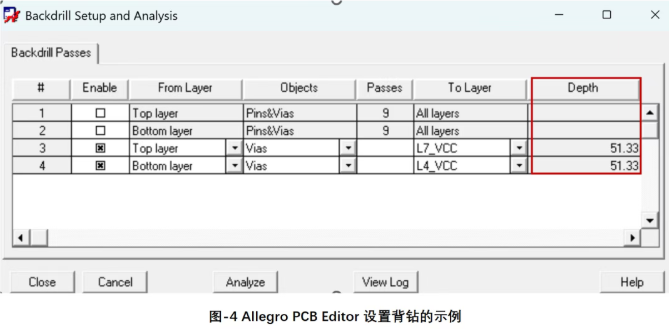

在PCB EDA软件中，通常提供背钻及其深度的设置项。图-4展示了Allegro PCB Editor中背钻及其深度的设置界面。

结束语

若设计的PCB需要背钻，除了在EDA中设置正确的参数外，委托PCB厂制板时还应与板厂充分沟通，确认其背钻工艺能力是否满足所需背钻要求，包括控深精度、最小背钻深度、残桩余量及过钻风险等，以免因沟通不足或双方理解偏差，导致背钻结果无法满足设计初衷。
