PCB板翘曲

什么是pcb翘曲，PCB翘曲又称"弯曲"，是指原本平整的线路板，放置桌面时两端或中间出现在微微往上翘起，这种情况被行业人士称之为"PCB翘曲"。

pcb板翘曲度计算公式将PCB板平放在桌面上，线路板的四个角着地，测量中间拱起的高度，翘曲度怎么计算呢？计算方式是：翘曲度=拱起的高度/PCB长边长度*100%。

PCB板翘曲度行业标准：据美国IPC—6012(1996版)《刚性印制板的鉴定与性能规范》，生产线路板允许最大翘曲和扭曲为0.75%到1.5%之间，因每家工厂的制程能力不一，对于PCB翘曲把控要求也存在差异，对于1.6板厚常规双面多层线路板，大部分线路板厂家控制PCB翘曲度在0.70-0.75%之间，不少SMT、BGA的板子，要求在0.5%范围内，有些制程能力较强的线路板生产厂家可以将PCB翘曲度标准提高至0.3%。

加测PCB翘曲度的检测有以下二种方式：

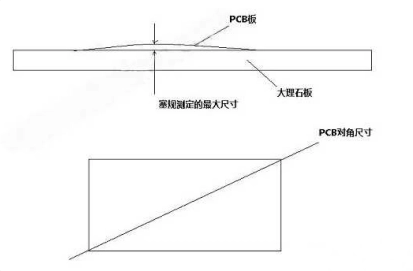

第一种方法是目前常见的检测方法——大理石检测法。它直接采用大理石测量，因为大理石相对会比较平整(或者使用厚度≧5mm的玻璃板也行)。具体的测量操作是将PCB平放在大理石上，四个角着地，测量PCB中间拱起的高度和PCB的对角线长度，再用拱起的高度除以PCB对角线长度，即得PCB翘曲度。

第二种方法是最先进测量方法——光学检测法，使用的设备是平面度测量仪。它利用光干涉原理来测量PCB翘曲度，精度可以达到0.1mil(2.54μm)。

PCB板翘的危害有哪些？

翘曲度过大，除了影响贴片外，还会影响SMT贴片机整机的可靠性。

对于不用贴片的PCB板，板翘会导致板上的插件元器件pin脚很难剪平整，PCBA板自然也无法装到相应的机箱或机内的插座上，导致不良影响整机的可靠性。因此，装配厂很烦遇到板翘的情况。

对于需要贴片的PCB板，板翘不仅会影响贴片质量，还可能会损坏SMT设备。在自动化SMT产线上，PCB板若不平整会引起难刷或刷不上锡膏的情况，还会引起定位不准，导致元器件无法贴装到焊盘上，甚至会撞坏自动插装机。

在制造过程中，如何避免PCB板翘的发生呢！

①各层间半固化排列应当对称，比例六层PCB板，1-2和5-6层间的厚度和半固化片的张数应当一致;

②多层PCB芯板同固化片应当使用同一供应商产品;

③外层A面与B面的线路图形面积应尽量靠近，当A面为大铜面，B面只有几条线路时，这种情况在蚀刻后就很容易出现翘曲情况发生。
