PCB人必备的电路识图知识
一、常用电器符号画法
1、几个基本概念：
触点：电器的动态分合接触点，也叫触头。
动合：是触点的动作描述，得电动作时闭合（接通），又叫常开；动合触点也叫常开触点。
动断：是触点的动作描述，得电动作时断开，又叫常闭；动断触点也叫常闭触点。
线圈：用于在通电状态下，通过电流产生磁场力，驱动电器动作机构动作的绕组。
2、常用电器符号表
下面这个表是必须熟练掌握的，需要背下来，才能正确读懂图纸。
更详细的符号表要查询GB4728。

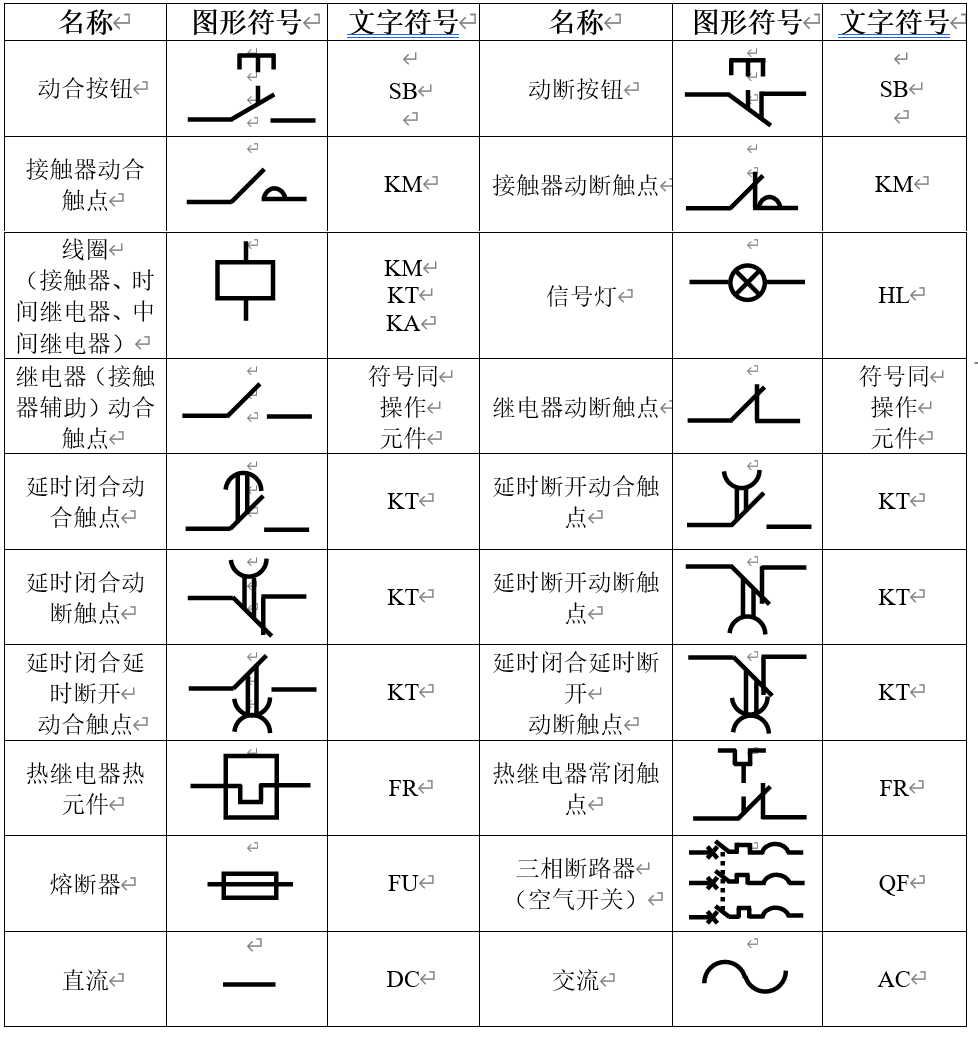

国标图形符号表

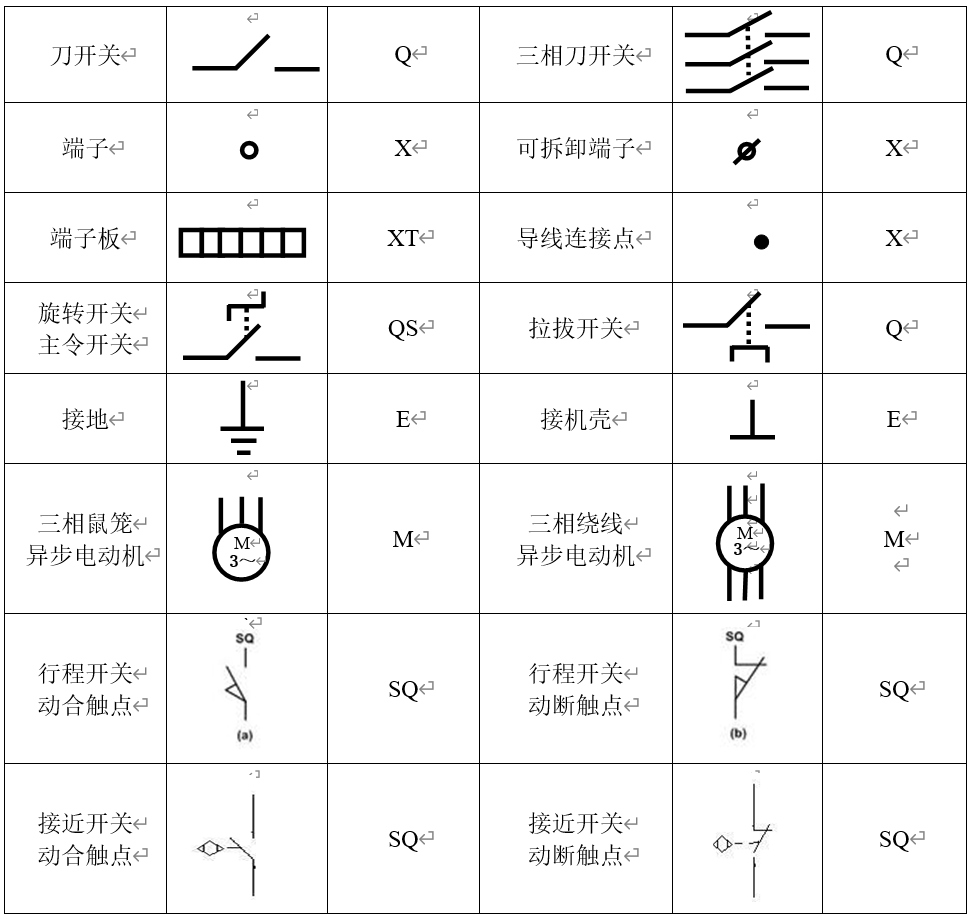

（国标图形符号表续）
注意触点的画法：都是左开右闭或上开下闭。
二、常用电器符号标识
下表是各类器件（含半导体元件）的符号表示法，较常用的用红色背景给出。
文字符号是标记在电路图形符号旁的，用于做器件编号的文字性记号。
如：

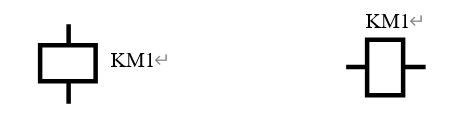

图5-1：图形符号与文字符号
编号一般用阿拉伯数字给出。
设备、装置和 元器件种类 | 举 例 | 基本文字符号 | IEC | ||
中文名称 | 英文名称 | 单字母 | 双字母 | ||
组 件 部 件 | 分离元件放大器 | Amplifier using discrete | A | = | |
Components | |||||
激光器 | Laser | ||||
调节器 | Regulator | ||||
本表其他地方未提及的组件、部件 | |||||
电桥 | Bridge | AB | |||
晶体管放大器 | Transistor amplifier | AD | = | ||
集成电路放大器 | Integrated circuit amplifier | AJ | = | ||
磁放大器 | Magnetic amplifier | AM | = | ||
电子管放大器 | Valve amplifier | AV | = | ||
印制电路板 | Printed circuit board | AP | = | ||
抽屉柜 | Drawer | AT | = | ||
支架盘 | Rack | AR | = | ||
非电量到 电量变换 器或电量 到非电量 变换器 | 热电传感器 | Ther moelectric sensor | B | = | |
热电池 | Thermo--cell | ||||
光电池 | Photoelectric cell | ||||
测功计 | Dynamometer | ||||
晶体换能器 | Crystal transducer | ||||
送话器 | Microphone | ||||
拾音器 | Pick up | ||||
扬声器 | Louds peaker | ||||
耳机 | Earphone | ||||
自整角机 | Synchro | ||||
旋转变压器 | Resolver | ||||
模拟和多级数字 变换器或传感器 （用作指示和测量） | Analogue and multiple-step digital Transducers or sensors (as used indicating measuring purposes) | ||||
压力变换器 | Pressure transducer | BP | = | ||
位置变换器 | Position transducer | BQ | = | ||
旋转变换器 （测速发电机） | Rotation transducer(tacho generator) | BR | = | ||
温度变换器 | Temperature transducer | BT | = | ||
速度变换器 | Velocity transducer | BV | = | ||
电容器 | 电容器 | Capacitor | C | = | |
设备、装置和元气件种类 | 举 例 | 基本文字符号 | IEC | ||
中文名称 | 英文名称 | 单字母 | 双字母 | ||
二进制元件 延迟器件 存储器件 | 数字集成电路和器件: | Digital integrated circuits and devices: | D | = | |
延迟线 | Delay line | ||||
双稳态元件 | Bistable element | ||||
单稳态元件 | Monostable element | ||||
其他元器件 | 本表其他地方未规定的器件 | E | = | ||
发热器件 | Heating device | EH | = | ||
照明灯 | Lamp for lighting | EL | = | ||
空气调节器 | Ventilator | EV | = | ||
保护器件 | 过电压放电器件避雷器 | Over voltage discharge device Arrester | F | = | |
具有瞬时动作的限流保护器件 | Current threshold protective device with Instantaneous action | FA | = | ||
具有延时动作的限流保护器件 | Current threshold protective device with Time-lag action | FR | = | ||
具有延时和瞬时动作的限流保护器件 | Current threshold protective device with Instantaneous and time-lag action | FS | = | ||
熔断器 | Fuse | FU | = | ||
限压保护器件 | Voltage threshold protective device | FV | = | ||
发生器 发电机 电源 | 旋转发电机 振荡器 | Rotating generator Oscillator | G | = | |
发生器 | Generator | GS | = | ||
同步发电机 | Synchronous generator | ||||
设备、装置和元器件种类 | 举 例 | 基本文字符号 | IEC | |||
中文名称 | 英文名称 | 单字母 | 双字母 | |||
信号器件 | H | = | ||||
声响指示器 | Acoustical indicator | HA | = | |||
光指示器 | Optical indicator | HL | = | |||
指示灯 | Indicator lamp | HL | = | |||
继电器 接触器 | K | = | ||||
瞬时接触继电器 | Instantaneous contactor relay | KA | = | |||
瞬 时 有或无继电器 | Instantaneous all or nothing Rellay | KA | = | |||
交流继电器 | Alternating realy | KA | ||||
闭锁接触继电器（机械闭锁 或永磁铁式有或无继电器) | Latching contactor realy (all-or-nothing relay with me chanical latch or permanent magnet) | KL | = | |||
双稳态继电器 | Bistable relay | KL | = | |||
接触器 | Contactor | KM | = | |||
电感器 电抗器 | 感应线圈 线路陷波器 电抗器（并联和串联） | Induction coil Line trap Reactors(shunt and series) | L | = | ||
电动机 | 电动机 | Motor | M | = | ||
同步电动机 | Synchronous motor | MS | ||||
可做发电机或电动机的电机 | Machine capable of use as a generator or motor | MG | ||||
力矩电动机 | Torque motor | MT | ||||
模拟元件 | 运算放大器 | Operational amplifier | N | = | ||
混合模拟/数字器件 | Hybrid analogue/digital device | |||||
设备、装置和 元器件种类 | 举 例 | 基本文字符号 | IEC | ||
中文名称 | 英文名称 | 单字母 | 双字母 | ||
测量设备 实验设备 | 指示器件 | Indicating devices | P | = | |
记录器件 | Recording devices | ||||
积算测量器件 | Integrating measuring devices | ||||
信号发生器 | Singnal generator | ||||
电流表 | Ammeter | PA | = | ||
（脉冲）计数器 | (Pulse) Counter | PC | = | ||
电度表 | Watt hour meter | PJ | = | ||
记录仪表 | Recording instrument | PS | = | ||
时钟、操作时间表 | Clock、Operating time meter | PT | = | ||
电压表 | Voltmeter | PV | = | ||
电力电路 的开关器件 | Q | = | |||
断路器 | Circuit-breaker | QF | = | ||
电动机保护开关 | Motor protection switch | QM | = | ||
隔离开关 | Disconnector (isolator) | QS | = | ||
电阻器 | 电阻器 | Resistor | R | = | |
变阻器 | Rheostat | ||||
电位器 | Potentiometer | RP | = | ||
测量分路表 | Measuring shunt | RS | = | ||
热敏电阻器 | Resistor with inherent variability dependent on the temperature | RT | = | ||
压敏电阻器 | Resistor with inherent variability dependent on the voltage | RV | = | ||
控制、记忆、 信号电路的 开关器件选择 | 拨号接触器 连接级 | Dial contact Connecting stage | S | = | |
控制开关 | Control switch | SA | = | ||
选择开关 | Selector switch | SA | = | ||
按纽开关 | Push-button | SB | = | ||
液体标高传感器 | Liquid level sensor | SL | = | ||
压力传感器 | Pressure sensor | SP | = | ||
变压器 | T | = | |||
电流互感器 | Current transformer | TA | = | ||
控制电路电源用变压器 | Transformer for control circuit supply | TC | = | ||
电力变压器 | Power transformer | TM | = | ||
磁稳压器 | Magmetic stabilizer | TS | = | ||
电压互感器 | Voltage transformer | TV | = | ||
调制器 变换器 | 鉴频器 | Disoriminator | U | = | |
解调器 | Demodulator | ||||
变频器 | Frequency changer | ||||
编码器 | Coder | ||||
变流器 | Converter | ||||
设备、装置和 元器件种类 | 种 类 | 基本文字符号 | IEC | |||
中文名称 | 英文名称 | 单字母 | 双字母 | |||
调制器 变换器 | 逆变器 | Inverter | U | = | ||
整流器 | Rectifier | |||||
点板译码器 | Telegraph translator | |||||
电子管 晶体管 | 气体放电管 二极管 晶体管 晶闸管 | Gas-discharge tube Diode Transistor Thyristor | V | = | ||
电子管 | Electronic tube | VE | ||||
控制电路用电源的整流器 | Rectifier for control circuit supply | VC | = | |||
传输通道 波 导 天 线 | 导 线 电 缆 母 线 波 导 | Conductor Cable Busbar Waveguide | W | = | ||
波导定向耦合器 | Waveguide directional Couper | |||||
偶极天线 抛物天线 | Dipole Parbolic aerial | |||||
端 子 插 头 插 座 | 连接插头和插座 接线柱 电缆封端和接头 焊接端子板 | Connecting plug and socked Clip Cable sealing edn and joint Soldering terminal strip | X | = | ||
连接片 | Link | XB | = | |||
测试插孔 | Test jack | XJ | = | |||
插头 | Plug | XP | = | |||
插座 | Socket | XS | = | |||
电气操作的 机械器件 | 气阀 | Pneumatic valve | Y | = | ||
电磁铁 | Electromagnet | YA | = | |||
电磁制动器 | Electromagnetically operated brake | YB | = | |||
电磁离合器 | Electromagnetically operated clutch | YC | = | |||
电磁吸盘 | Magnetic chuck | YH | = | |||
气动阀 | Motor operated valve | YM | = | |||
电磁阀 | Electromagnetically operated valve | YV | = | |||
终端设备 | 电缆平衡网络 | Cable balancing network | Z | = | ||
混合变压器 | 压缩扩展器 | Compandor | ||||
滤波器 | 晶体滤波器 | Crystal filter | ||||
均衡器 | ||||||
限幅器 | 网络 | Network | ||||
三、典型继电单元电路
必须熟练画出如下电路。
1、启动/停止电路

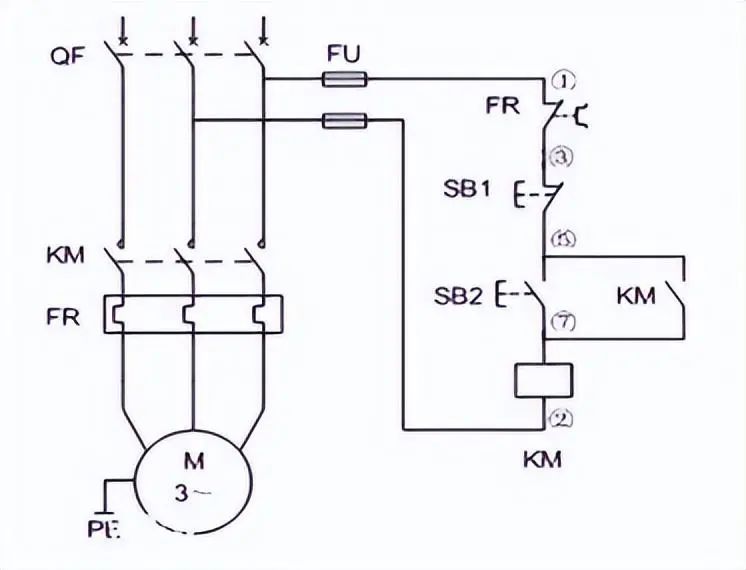

图5-2：启动停止电路
线圈KM通过按钮SB2送电，接触器KM的辅助触点闭合，使电源被持续送到线圈，这时即使启动按钮SB2松开，线圈KM也持续供电，除非通过按钮SB1分断一次，KM线圈才掉电。这里的SB2为启动按钮，SB1为停止按钮。
2、正反转电路

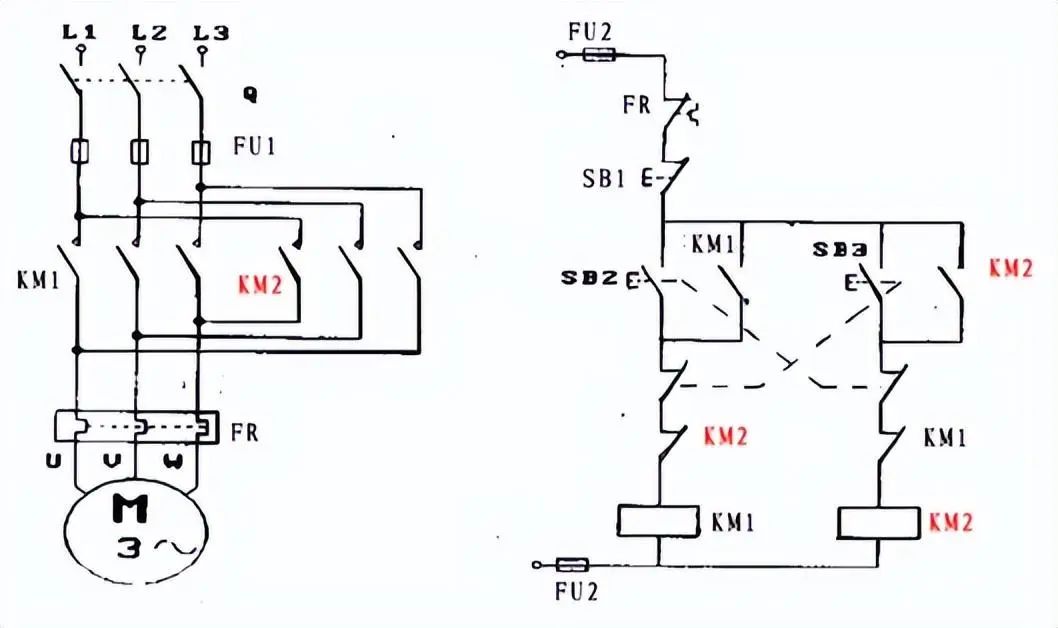

图5-3：正反转电路
SB2、SB3分别用于启动正、反转接触器KM1、KM2，同时正、反转接触器通过自身辅助触点自锁和互锁。互锁控制还通过按钮SB2、SB3实现。FR为电动机的保护热继电器，SB1按钮为停止按钮。
3、星/三角（Y/△）启动电路

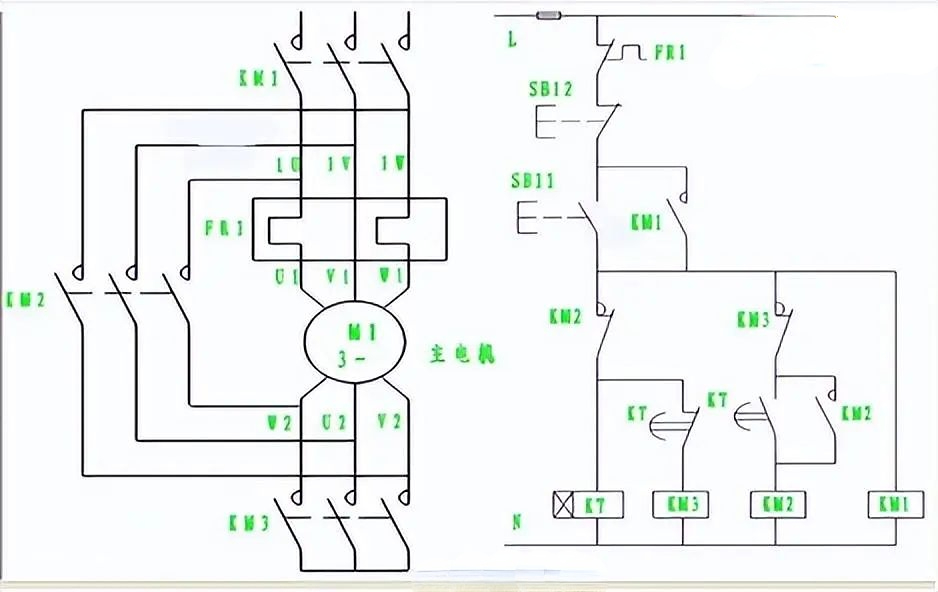

图5-4：星/三角启动电路
图中，SB11给KM1电源接触器和KM3星接触器供电，并通过KM1自锁，同时时间继电器K7得电，电动机星形接法运行，此时电动机绕组电压为220VAC。时间继电器延时时间到后，KM3上方KT触点打开，KM2上方KT触点闭合，使角接触器送电并自锁，电动机角形接法运行，此时绕组电压为380VAC。
这实际上是降压启动，以减轻电动机启动时的冲击。一般大于7KW的电动机建议降压启动。
4、角/双星（△/YY）变速电路

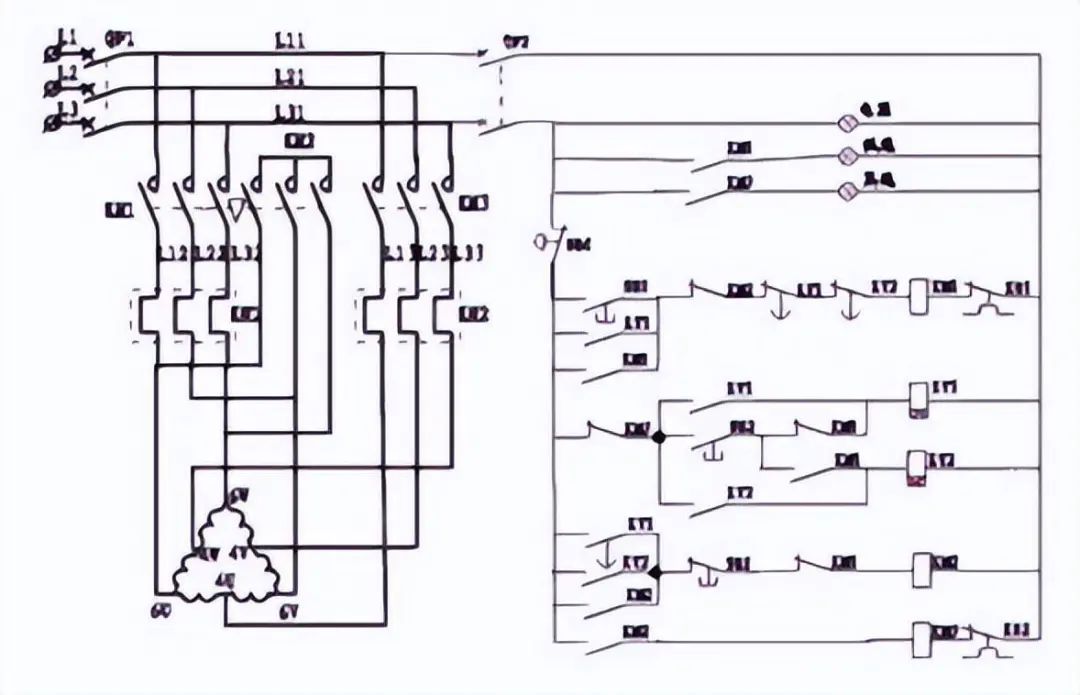

图5-5：角/双星变速电路
角/双星变速电路实际上是交流异步电动机的变极调速。电动机按三角形接法时的极对数是按星形接法时的极对数的1/2。
以上电路我们不做详细分析，作为课后作业，自己去分析其原理。
实际考试中，现在越来越少地要求用继电器电路来设计电路，但用PLC梯形图来设计控制逻辑的能力则是必须的。
四、读图举例
试分析如下电路，你能看懂吗？

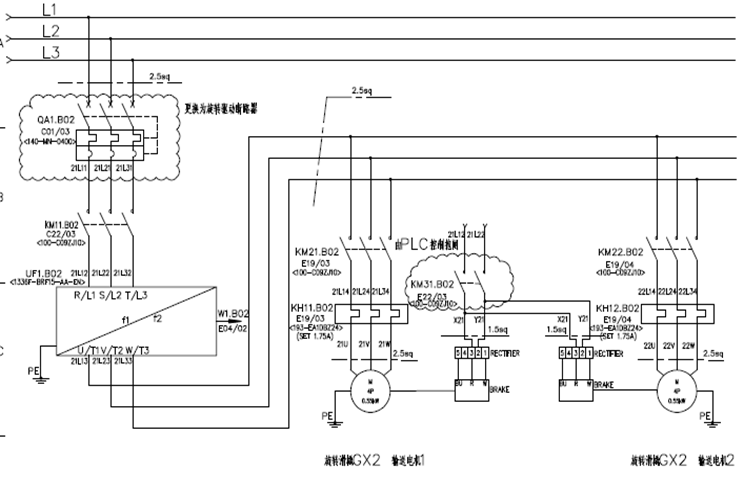

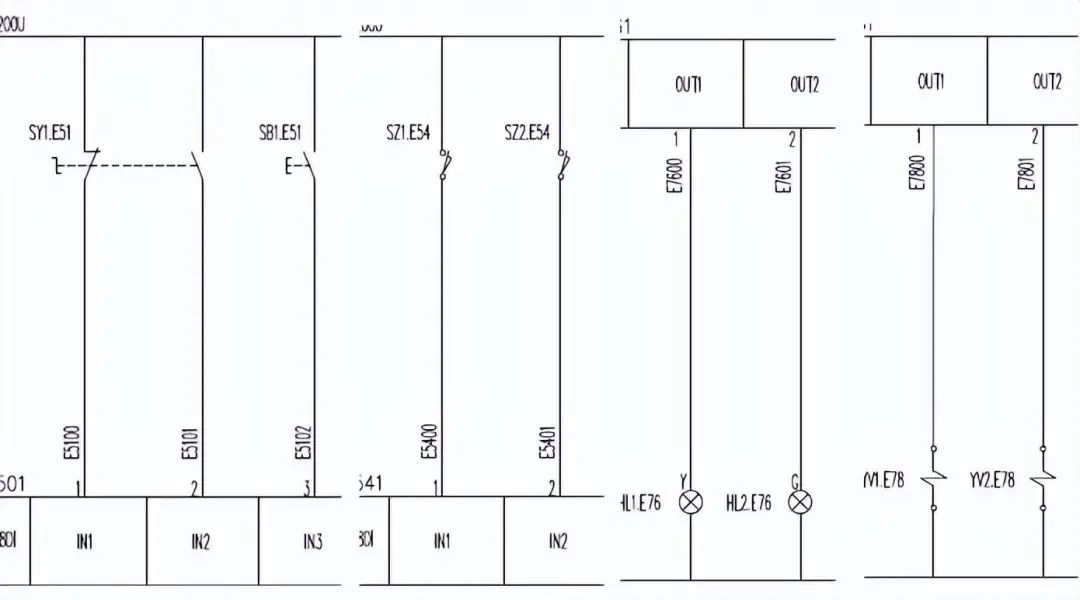

图5-6：电气图纸读图练习
