怎么计算PCB走线宽度？

1、使用PCB走线宽度计算器

你可以使用走线宽度计算器根据安培容量确定走线宽度。但需要在走线宽度计算器中提供设计规范，包括流过走线的最大电流（以安培为单位）、路径的总长度、由于走线电阻引起的温度升高等。

提供规格后，将自动生成走线的计算宽度，通常都是所需的最小宽度。可以允许电流安全通过而不会导致PCB损坏。

你可能会发现内层的走线宽度比外层更宽，因为它们容易产生更多热量。由于对流，外层不会得到那么多的热量。

出于安全原因，建议使用整个 PCB 的内部走线宽度。

2、使用方程式

1）PCB走线宽度表

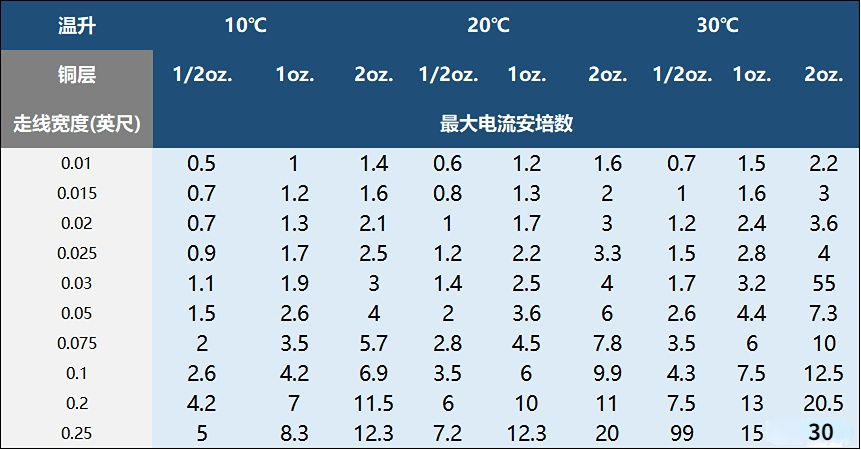

PCB 走线宽度表可以帮助你确定 PCB 的走线宽度，还可以让你了解载流能力和温升的影响，可以参考下表。

PCB走线宽度表

2）PCB走线宽度公式

根据 IPC 2221 的定义，你可以使用计算通过走线的允许电流的公式找到 PCB 的走线宽度。过程如下

I=k*ΔT^0.44*A^0.725

I 代表电流，取为常数

ΔT是指温度的变化

A是走线的截面积。

现在可以重新排列公式，通过找出所选货币安全通过的横截面积来导出迹线宽度。

面积[密耳^2] = (电流[安培]/(k*(温度上升[摄氏度])^ 0.44))^(1/0.725)

k = 0.048

然后，考虑走线的厚度才能找出所需的宽度。

宽度[mils] = 面积[mils^2]/(厚度[oz]*1.378[mils/oz])

该公式可用于 0 到 35 A的电流，允许温度从 10 ℃上升到 100 ℃。它可容纳 400 密耳的迹线宽度，你可以使用 0.5 至 3 盎司的铜值。
