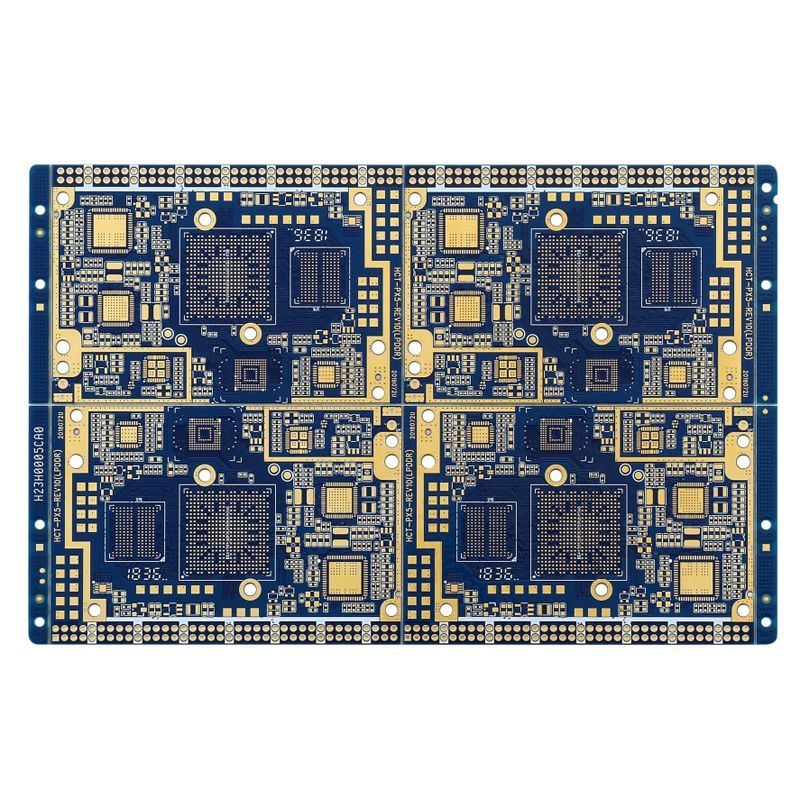

层数：16层

板厚：3.6mm

尺寸：58.42mm*36.83mm

所用材料：FR4

最小孔径：0.5mm

表面处理：沉金

应用领域：电子通讯

特点：最大铜厚5OZ,盲埋孔

16层通讯厚铜PCB是一种多层PCB，具有较厚的铜层，通常用于高速和高频的通讯应用。

这种PCB的特点如下：

高性能：16层通讯厚铜PCB具有较高的信号传输速度和较低的信号损失，能够提供更好的电气性能和稳定性，适用于高速、高频的通讯设备和系统。

高度集成：16层通讯厚铜PCB提供了更大的布线空间和更高的组装密度，可以集成更多的器件和功能，有利于减小产品的体积和重量，提高集成度和可靠性。

可靠性高：厚铜PCB具有较好的机械强度和耐热性能，能够承受较大的电流和电压，具有较高的可靠性和稳定性。

制造难度大：多层PCB的制造工艺比较复杂，需要经过多个制程和层压工序，对于材料、设备和工艺要求较高。而16层通讯厚铜PCB由于层数较多、铜层较厚，其制造难度更大，需要更高的制造技术和设备支持。

16层通讯厚铜PCB是一种高性能、高度集成的多层PCB，适用于高速、高频的通讯设备和系统。但其制造难度较大，需要较高的制造技术和设备支持。

16层通讯厚铜PCB适用于以下场合：

高能效设备：厚铜PCB能够承受更高的电流和功率，因此适用于高能效设备，如电源模块、逆变器、变频器等。

高频通讯：厚铜PCB具有较低的电阻和电感，能够提供更好的高频性能，适用于高频通讯设备，如射频通信设备、雷达系统、微波设备等。

汽车电子：汽车电子设备通常需要承受较高的温度和电流，因此需要使用具有良好散热性能的PCB。厚铜PCB能够满足这些要求，因此在汽车电子领域中得到了广泛应用，例如发动机控制模块、电动车充电器等。

这些场合对PCB的性能和稳定性要求较高，而16层通讯厚铜PCB的高性能、高集成度和可靠性高等优点能够满足这些要求。然而，其制造难度大、成本高和易受到干扰等缺点也需要在实际应用中加以考虑。
