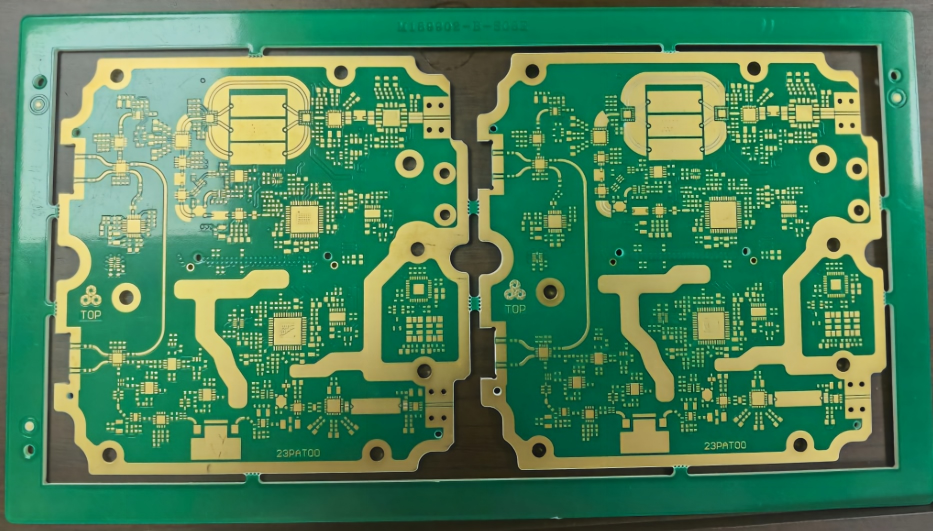

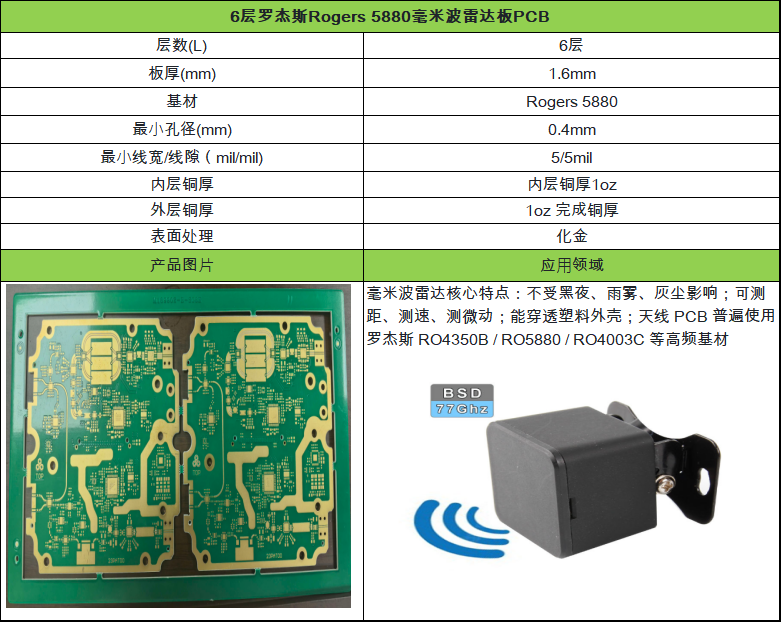

本款 6 层毫米波雷达 PCB 采用罗杰斯 Rogers RO5880高频基材,针对 77GHz 频段天线阵列与射频前端一体化布局进行专项工艺优化,核心参数如下:


罗杰斯 RO5880 是一款基于 PTFE(聚四氟乙烯)的玻璃纤维增强高频层压板,其典型电气参数为:
介电常数 Dk = 2.20 ± 0.02(全频段高度稳定)
损耗正切 Df = 0.0009 @ 10GHz,在 77GHz 下仍保持极低损耗
极低吸湿率:湿热环境下 Dk 漂移极小,确保雷达参数一致性
在 77GHz 频段,信号波长约为 3.9mm,PCB 走线的任何介电不均匀都会引发信号相位偏移与辐射效率下降。RO5880 的低 Dk 特性使得相同特征阻抗(如 50Ω)下的微带线宽度更宽,降低了工艺公差对阻抗的敏感度;而极低 Df 则直接减少了馈电网络的插入损耗,等效提升了天线的有效辐射功率(EIRP)。
本产品采用 6 层叠层设计,典型叠层架构可实现:
顶层:毫米波天线阵列(微带贴片 / 串馈阵列)
第 2 层:射频馈电网络与阻抗匹配线
第 3 层:完整接地参考层(射频地)
第 4 层:电源分配层
第 5 层:数字控制与低速信号层
底层:BGA/QFP 封装焊盘与接口
通过中间两层完整地平面的屏蔽,有效隔离了毫米波射频信号与数字控制信号之间的串扰,避免数字时钟谐波耦合到射频通道导致雷达底噪抬升。1oz 内层铜厚确保了接地层的低阻抗特性,0.4mm 最小孔径则支持密集的接地过孔阵列(stitching vias),进一步抑制板内平行板模式谐振。
毫米波雷达 PCB 的馈线通常需要严格控制 50Ω 特征阻抗。在 RO5880(Dk=2.20)基材上,5mil 线宽可实现合理的微带线几何尺寸,同时 5mil 线隙满足了天线阵列单元之间的隔离度要求。化金(ENIG)表面处理确保了焊盘表面平整度与可焊性,避免铜面氧化引起的接触电阻变化,这对射频前端功放与天线之间的匹配网络尤为关键。
