本文对高密度互连印刷电路板（High Density Interconnector Printed Circuit Board，简称HDI PCB）进行了系统性技术阐述，内容涵盖产品定义、技术原理、阶数分级、工艺制程、关键参数、产品优势、应用场景、设计规范及品质管控等方面。旨在为HDI电路板的产品设计、工艺生产、来料检验、品质验收、技术对接及项目交底提供统一、标准的技术依据。适用于消费电子、通信设备、工业控制、智能车载、医疗电子、航空航天等领域的硬件研发与批量生产场景。

产品定义与技术原理

产品定义

HDI电路板是采用激光微钻孔、盲埋孔制程、电镀填孔及多层精准压合工艺制造的高密度互连印刷电路板。相较于传统机械钻孔PCB，HDI电路板具备微孔、细线、窄间距及高层间集成度等核心特征，能够在有限面积内实现更高密度的线路布局与层间导通，是实现电子设备小型化、轻量化及高频高速化的关键基础元器件。

核心技术原理

传统PCB依赖大孔径机械通孔完成层间互连，存在孔径大、占用空间多、布线密度低、高频信号损耗大等不足。HDI电路板采用精密激光加工方式形成微米级盲孔与埋孔，结合分层压合及电镀填孔工艺，实现了薄层、短路径、高精度的立体互连结构。该技术有效缩短信号传输路径、降低传输阻抗与高频串扰，在不增加板材尺寸的前提下显著提升线路集成密度与信号完整性，充分满足高端精密电子设备对高速传输的需求。

HDI阶数分级及工艺特性

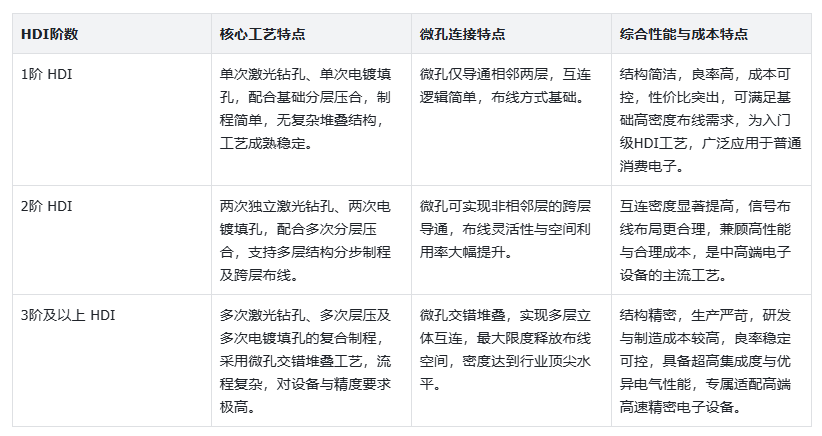

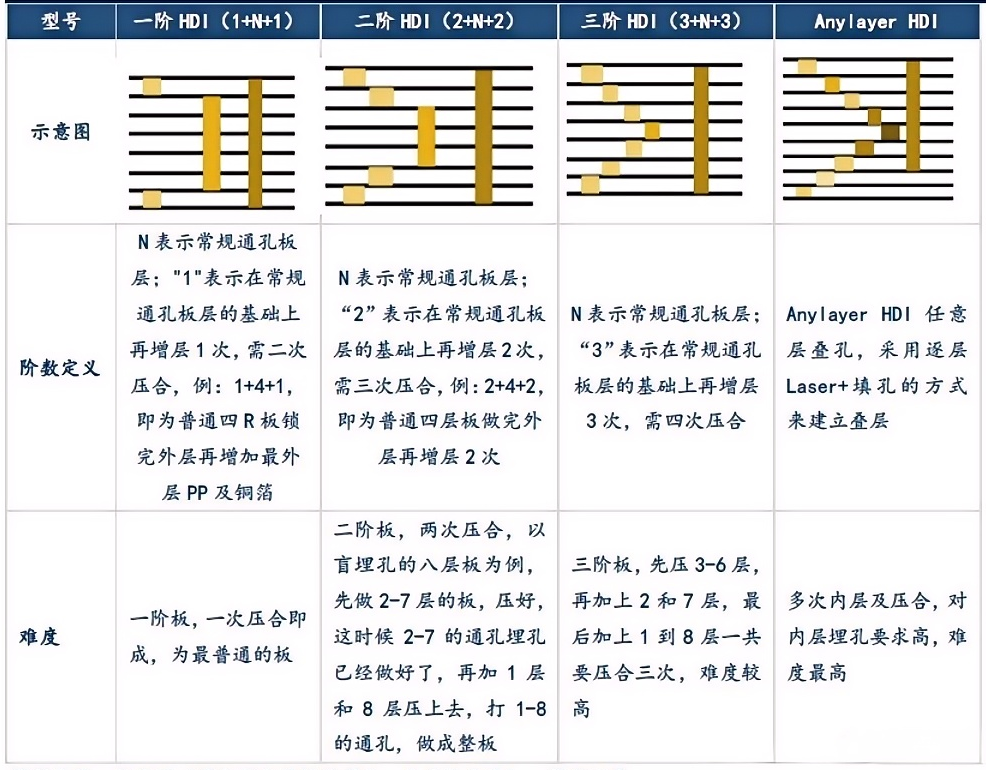

行业通常以激光钻孔次数、电镀填孔次数及多层压合次数作为核心依据，将HDI电路板划分为1阶、2阶及3阶及以上三个等级。阶数越高，工艺复杂度、布线密度及层间互连精度越高，适用的高端场景越广泛。各阶数工艺及性能特征如下表所示：

关键技术参数（行业通用标准）

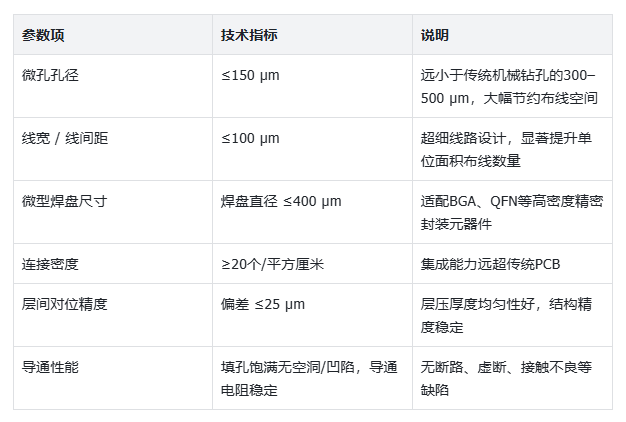

以下参数依据IPC-2226行业规范及国内HDI通用生产标准制定，是区分HDI高密度板与传统PCB的核心量化指标：

核心生产工艺流程

HDI电路板属于精密复合型制程产品，核心工序围绕分层压合、激光微孔加工及电镀填孔三大工艺展开。高阶HDI需重复执行核心制程。标准生产流程如下：

基材预处理：选用高耐热、高平整度的超薄专用基材，依次完成裁板、磨边、清洁、除尘，确保表面洁净平整，满足精密加工条件。

内层线路制作：通过曝光、显影、蚀刻、脱膜等工艺制作高精度内层线路，完成后进行AOI检测与缺陷修复。

分层压合：根据阶数与层叠设计方案，完成多层基材的精准对位与预压合，构建稳定的多层基础结构。

激光钻孔：采用高精度激光设备，按需加工盲孔、埋孔等微孔结构，保障尺寸与对位精度。

电镀填孔：通过精密电镀工艺填充微孔，实现孔壁金属化与层间完全导通，提升连接强度与电气稳定性。

高阶重复制程：对于2阶及以上HDI，重复执行分层压合、激光钻孔、电镀填孔工序，完成多层跨层互连结构。

外层线路与表面处理：制作外层精密线路，依次完成阻焊涂布、字符丝印、沉金、喷锡等表面工艺，实现防腐、抗氧化及焊接适配。

成品终检测试：通过AOI光学检测、导通测试、阻抗测试、可靠性老化测试等多项检测，剔除不良品，确保成品质量达标。

HDI电路板产品核心优势

超高集成度，适配小型化设计

依托微孔、细线、窄间距的精密工艺，HDI电路板在同等面积下可实现数倍于传统PCB的布线规模，有效缩减设备主板体积与整机重量，完美适配智能手机、智能穿戴、微型传感器等轻薄化产品需求。

信号完整性优异，适配高频高速场景

HDI采用短路径微孔导通结构，大幅缩短信号传输距离，降低信号延迟、传输损耗及高频串扰，电气性能优异，可充分满足5G/6G通信、人工智能算力设备、高速工控系统等场景的要求，提升整机运行稳定性。

结构稳定性强，使用寿命长

电镀填孔工艺使微孔填充饱满密实，多层压合后结构紧密，具备优异的抗振动、抗高低温冲击及抗湿热老化性能，可有效避免长期使用中出现断路、虚接、分层、起泡等故障，显著提升产品寿命与环境适应性。

适配高端精密元器件封装

兼容BGA、CSP、QFN等超小型、高密度贴片元器件的封装需求，支持高密度、精细化电路布局，是高端精密电子、高速算力设备及智能车载设备的核心配套电路板。

HDI板主要应用领域

凭借高密度、高性能、高稳定性及小型化等综合优势，HDI电路板广泛应用于各类中高端精密电子领域，核心场景包括：

消费电子：智能手机、平板电脑、智能手表、无线蓝牙耳机、便携穿戴设备的核心主板

通信设备：5G/6G基站射频模块、通信终端主板、卫星通信模块、高端路由器核心板卡

智能终端与工控：AI算力开发板、自动驾驶车载控制板、工业精密控制模块、智能安防主板

医疗电子：微型便携诊疗设备、高精度检测仪器、嵌入式医疗控制电路板

航空航天：轻量化机载控制模块、精密导航电子板卡、航空嵌入式精密电路组件

典型落地应用案例

本章结合各行业量产落地项目，补充真实HDI电路板应用案例，明确工艺选型、技术难点及落地成效，直观体现HDI技术的工程应用价值，为产品设计选型、工艺方案制定提供参考依据。

智能车载与工控案例

案例1：新能源汽车BMS电池管理主板

新能源乘用车动力电池管理系统（BMS）主板，是百能云板新能源领域主力量产方案，采用12层2阶HDI电路板，针对性解决车载主板高密度信号采集与大电流供电兼容难题。百能云板通过优化多层立体布线结构，支持集成2000+电池温度、电压、电流高精度监测点位，信号延迟降低40%，可实时精准采集电池组运行数据；电源区域采用多孔并联埋孔设计，精准控制电流密度，整机温升稳定低于10℃，设备运行故障率降至0.1‰，完全符合车载A级可靠性标准，适配车载复杂振动、温差交变工况，已批量配套多家主流新能源车企。

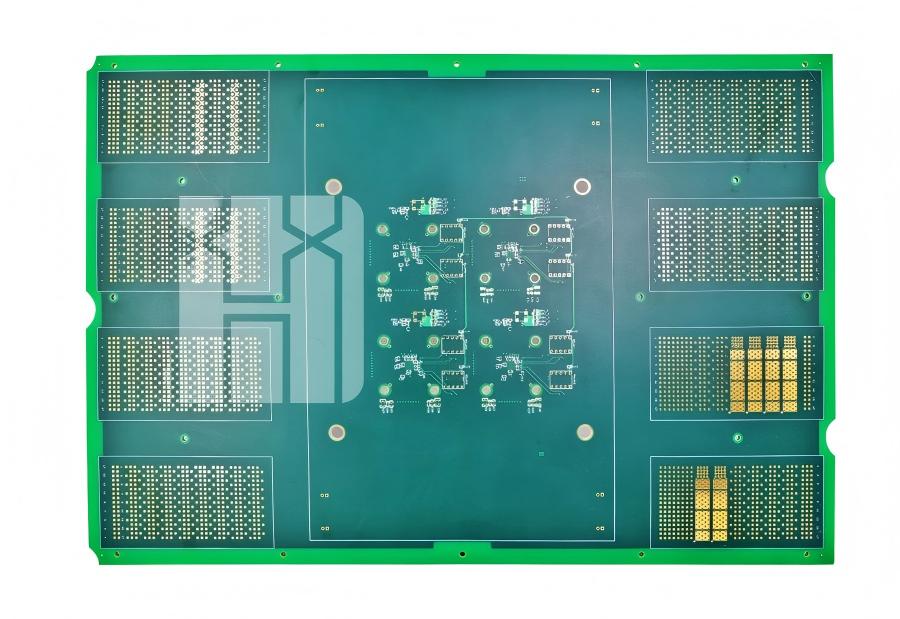

12层2阶HDI板

案例2：自动驾驶ADAS感知板

自动驾驶辅助系统（ADAS）毫米波雷达、视觉感知集成板，由百能云板定制研发量产，采用8层2阶HDI工艺。针对车载高精度感知设备对信号实时性、运行稳定性的严苛要求，百能云板依托成熟的HDI精细化阻抗匹配布线、微孔短路径导通技术，有效抑制高频信号串扰，保障雷达测距、影像传输的精准度，设备可稳定适配车载-40℃~85℃宽温工作环境，彻底解决传统PCB布线稀疏、信号延迟高、抗干扰能力弱等痛点，是高阶自动驾驶感知系统的优质配套方案，已成功实现车载前装项目量产落地。

医疗电子案例

案例：便携式超声诊断仪主板

高端便携式医疗超声设备核心主板，由百能云板研发生产，采用12层3阶HDI盲埋孔结构，搭配低损耗高频专用板材。传统PCB因布线密度不足、信号干扰严重，普遍存在影像传输延迟、成像模糊等问题。

百能云板通过优化HDI层叠结构与微孔布局，缩短关键信号传输路径20%，将高频信号串扰控制在≤-60dB，设备成像速度提升35%，大幅优化影像分辨率；同时依托HDI高密度集成优势，将主板体积缩小40%，实现设备轻量化、便携化设计，完全符合医疗设备高可靠性、高稳定性检测标准，广泛应用于各类临床移动诊疗设备。

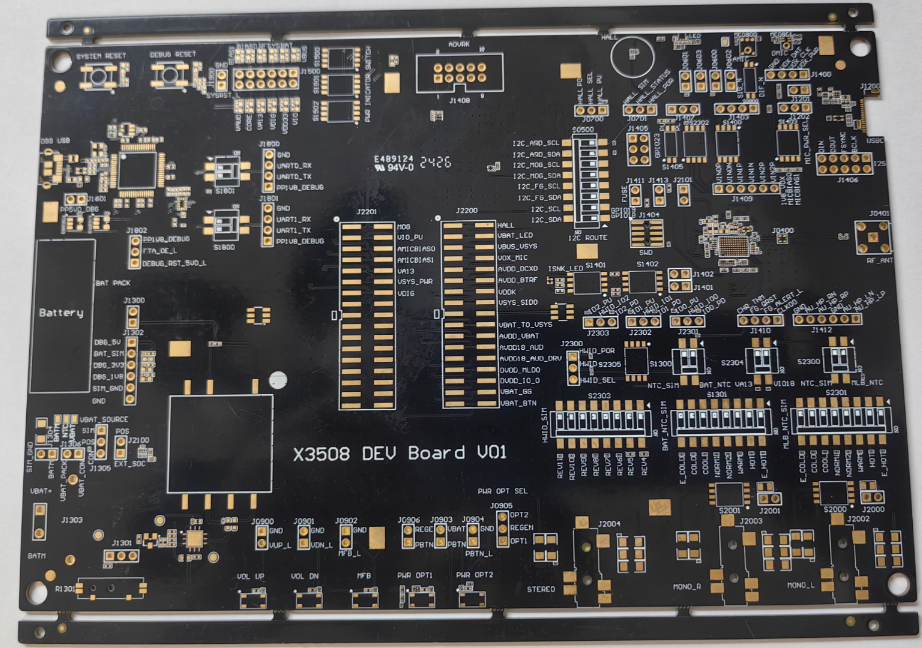

12层3阶HDI板

航空航天与军工案例

案例：军工轻量化无人机高频控制板

军用侦察无人机机载控制与雷达模块电路板，为百能云板军工级高阶HDI定制产品，严格遵循MIL-PRF-31032军工标准生产制造。针对无人机轻量化、高隐身、高精度信号传输的核心需求，百能云板凭借超高密度HDI布线技术，大幅缩减板体体积与自重，适配机载狭小安装空间；通过微孔堆叠互连、专属抗干扰工艺优化，实现10GHz雷达信号无损传输，让设备具备优异的抗电磁干扰、抗高低温冲击性能，可满足高空、高速、复杂电磁环境下的长期稳定运行，是军工轻量化机载设备的核心优质配套方案。

设计规范与品质管控标准

 设计规范要点

1. 严格依据HDI阶数匹配层叠结构设计，避免微孔重叠及线路交叉冲突，保障层压对位精度与结构合理性。

2. 微孔环形铜包围宽度不低于50 μm，以提升电镀填孔稳定性与层间结构强度，防止孔位开裂或脱落。

3. 高速信号线路应独立布局，并做好阻抗匹配设计，避免高频串扰及信号衰减，保障信号完整性。

4. 输出标准Gerber或ODB++生产文件，明确标注阶数、填孔工艺、层叠参数、测试标准等核心工艺要求。

成品品质验收标准

外观标准：板面洁净，无氧化、划痕、露铜、污渍，阻焊层均匀饱满，字符丝印清晰无误。

电气性能：所有线路及微孔导通正常，无短路、断路及电阻异常，电气性能稳定。

工艺标准：电镀填孔饱满无空洞、无凹陷，层压结构无分层、起泡、错位等缺陷。

可靠性标准：通过高低温循环、湿热老化、机械振动等可靠性测试，测试后性能无衰减，结构无损坏。

行业发展趋势

随着电子产业向微型化、高频化、高速化及高集成化持续演进，传统PCB已难以满足高端设备需求，高阶HDI电路板的市场渗透率不断提升。当前，国内HDI生产工艺、激光钻孔及精密压合等核心技术不断突破，逐步实现高端高阶HDI产品的国产化替代。伴随6G通信、人工智能、智能汽车、低空经济、高端医疗设备等新兴产业的快速发展，HDI电路板将持续向更高精度、更高阶数、更低传输损耗、更优散热性能及更高稳定性的方向迭代升级。

总结

HDI高密度互连印刷电路板是现代精密电子产业的核心基础元件。相较于传统PCB，其具备布线密度高、电气性能优异、结构稳定及适用场景广泛等核心优势。不同阶数的HDI电路板对应差异化的工艺难度、成本区间与性能等级，可精准匹配工控车载、医疗电子、航空航天等高端领域的产品需求。本章收录的百能云板多行业落地应用案例，充分验证了HDI技术在设备小型化、高速信号传输、复杂工况高可靠运行等方面的核心应用价值。在电子设备持续升级及高端硬件国产化加速的行业背景下，HDI工艺技术将持续迭代创新，为国内高端精密电子产业高质量发展提供坚实的工艺支撑与产能保障。
