百能云板高性能蓝宝石基板：定义高端电子器件品质新标杆

在高端电子器件持续向高频化、微型化、高可靠、高集成演进的产业趋势下，基板材料的介电性能、机械特性、表面平整度、热稳定性及工艺适配性，已成为决定器件核心性能与市场竞争力的关键瓶颈。作为专精特新PCB精密制造领军平台，百能云板长期深耕特种陶瓷基板、高频高速基板、光电集成基板等高端特殊板材领域，依托深厚技术积淀与全流程严苛品控体系，重磅推出高性能单晶蓝宝石基板。产品以99.999% 超高纯单晶 α‑Al₂O₃基材、双面化学机械抛光（CMP）精密制程及场景化定制化解决方案为核心优势，全面覆盖5G / 毫米波射频电路、激光器件与光通信模块、高端 MEMS 与传感器、医疗内窥镜与红外光学系统、汽车电子高功率模块五大战略应用场景，精准解决各领域高频损耗、光电串扰、集成良率、环境适应性等核心痛点，重新定义高端电子基板的性能基准与品质规范。

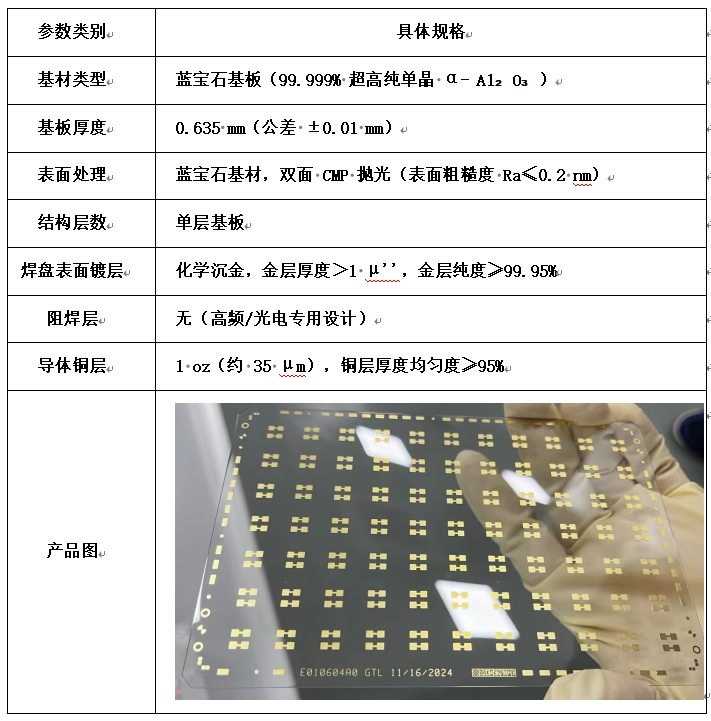

核心参数表

五大核心场景 精准赋能

1. 5G / 毫米波射频电路：高频低耗，稳定传输

行业痛点：5G 宏基站、毫米波射频功率放大器（PA）、射频前端模组（FEM）等器件面临高频信号衰减、插入损耗偏大、阻抗匹配困难、高密度 SMT 贴装良率低等技术挑战。

技术方案：

无阻焊层结构，降低信号遮蔽效应与介质损耗，提升高频传输完整性；

1 oz 高均匀度铜箔 + 高纯度沉金镀层，降低导体损耗与接触电阻，保障射频信号稳定传输；

99.999% 超高纯单晶 α‑Al₂O₃，介电常数稳定（εr≈9.4）、介质损耗角正切 tanδ≤0.001，支持 30 GHz 以上毫米波频段稳定工作；

0.635 mm 厚度与超高平面度，满足高密度互连（HDI）、精细线路、高精度贴装要求。

典型应用：5G/6G 通信基站、毫米波终端、卫星通信射频组件，支撑高频通信系统迭代。

2. 激光器件 / 光通信模块：透光高效，集成耐用

行业痛点：激光二极管（LD）、光收发模块、硅光模块等器件存在光学反射损耗高、光电集成兼容性差、器件老化速率快等问题。

技术方案：

双面 CMP 精密抛光（Ra≤0.2 nm），降低菲涅尔反射损耗，提升光耦合效率；

紫外–中红外波段光透过率＞85%，支持光电共基板集成，实现光信号与电信号无干扰同步传输；

熔点 2045℃、莫氏硬度 9 级，具备高热稳定性、高机械强度、高耐磨损性，显著延长器件服役寿命。

典型应用：高速光通信模块、激光检测系统、车载激光雷达（LiDAR），支撑光电子产业高端化升级。

3. 高端 MEMS 与传感器：精密抗扰，适配复杂工况

行业痛点：工业级 / 航空级 MEMS 器件存在检测精度不足、信号串扰、时延偏大、恶劣环境适应性差等瓶颈。

技术方案：

单层一体化结构，彻底消除层间串扰与介质滞后，信号传输延迟≤5 ps；

超高平面度与尺寸精度，保障 MEMS 芯片高精度键合与贴装，提升器件一致性；

优异化学稳定性、耐酸碱、耐辐照，满足工业控制、航空航天等严苛服役环境要求。

典型应用：压力传感器、加速度计、陀螺仪、惯性测量单元（IMU），推动高端传感器向高精度、高可靠方向发展。

4. 医疗内窥镜 / 红外光学系统：无菌高精，保障诊疗安全

行业痛点：医用内窥镜、红外光学检测设备面临成像清晰度不足、电磁干扰（EMI）、生物相容性不达标、无菌环境适配性差等问题。

技术方案：

双抛高透光特性，支持光学窗口与电路一体化集成，实现高清成像；

无阻焊设计降低电磁干扰，沉金镀层具备优异生物相容性；

无毒、化学惰性、耐高温灭菌，完全适配医疗无菌制程与临床使用场景。

典型应用：微创诊疗内窥镜、红外医疗检测设备、临床诊断仪器，支撑高端医疗装备国产化。

5. 汽车电子高功率模块：耐温抗振，安全可靠

行业痛点：新能源汽车功率模块、车载控制单元面临耐高温性能不足、抗振动冲击能力弱、大电流传输稳定性差、车载环境腐蚀等风险。

技术方案：

耐高温 2045℃、莫氏硬度 9 级，耐受发动机舱高温、高振动、高粉尘极端工况；

1 oz 铜层 + 沉金镀层，支持 **≤5 A 大电流稳定传输 **，接触电阻≤5 mΩ，降低焦耳热损耗；

高化学稳定性、耐车载腐蚀介质，提升系统长期可靠性。

典型应用：新能源汽车功率模块、智能驾驶控制器、车载电源系统，保障行车安全与低运维成本。

严苛工艺管控 筑牢品质防线

金属附着力强化：采用等离子清洗 + 离子束轰击双重活化，结合 Ti/Cr 过渡层沉积，解决蓝宝石表面惰性、结合力弱难题，金属剥离强度达Class 3 级（≥0.8 N/mm）；

精密沉金制程：化学浸金全程闭环管控，杜绝黑盘、漏镀、针孔等缺陷，金层纯度≥99.95%；

超净生产环境：全流程在Class 1000 级及以上洁净车间完成，单片基板赋唯一序列号，全生命周期可追溯；

质量体系认证：通过ISO9001 质量管理体系认证，以国际标准保障产品一致性与可靠性。

定制化服务 精准匹配差异化需求

5G / 毫米波：优化导体厚度、沉金层厚与表面阻抗，降低高频插入损耗与回波损耗；定制外形尺寸与平面度，实现产线无缝兼容；

激光 / 光通信：可将光透过率提升至90% 以上，表面粗糙度优化至Ra≤0.15 nm；已批量应用于头部光通信企业 100G 光模块，传输速率提升 12%、失效概率降低 30%；为激光雷达定制 LD 专用基板，实现光电耦合效率最大化；

高端 MEMS / 传感器：定制外形、厚度、平面度及机械强度，强化抗电磁干扰（EMI）与环境适应性，满足航空航天等高阶需求；

医疗内窥镜 / 红外光学：强化生物相容性、无菌适配性、耐高温灭菌性能，优化透光率与线路布局，符合医疗行业准入标准；

汽车电子：强化耐高温、抗振动、耐功率循环性能，优化铜厚与镀层工艺，满足车规级高可靠、高安全要求。

面向通信、汽车电子等规模化量产，以及激光、医疗、传感器等小批量高精度定制需求，百能云板均可提供一站式蓝宝石基板解决方案，帮助客户降低研发成本、缩短迭代周期、提升产品良率、抢占高端市场。

厚积薄发 助力高端电子产业自主可控

以晶为基，以质为魂，以技赋能。

百能云板蓝宝石基板，凭借精准参数、严苛制程、全场景适配、定制化服务，成为5G / 毫米波、光通信、MEMS 与传感器、医疗光学、汽车电子五大领域高端器件创新升级的核心材料伙伴，助力客户突破关键技术瓶颈，共筑高端电子产业自主可控新未来！

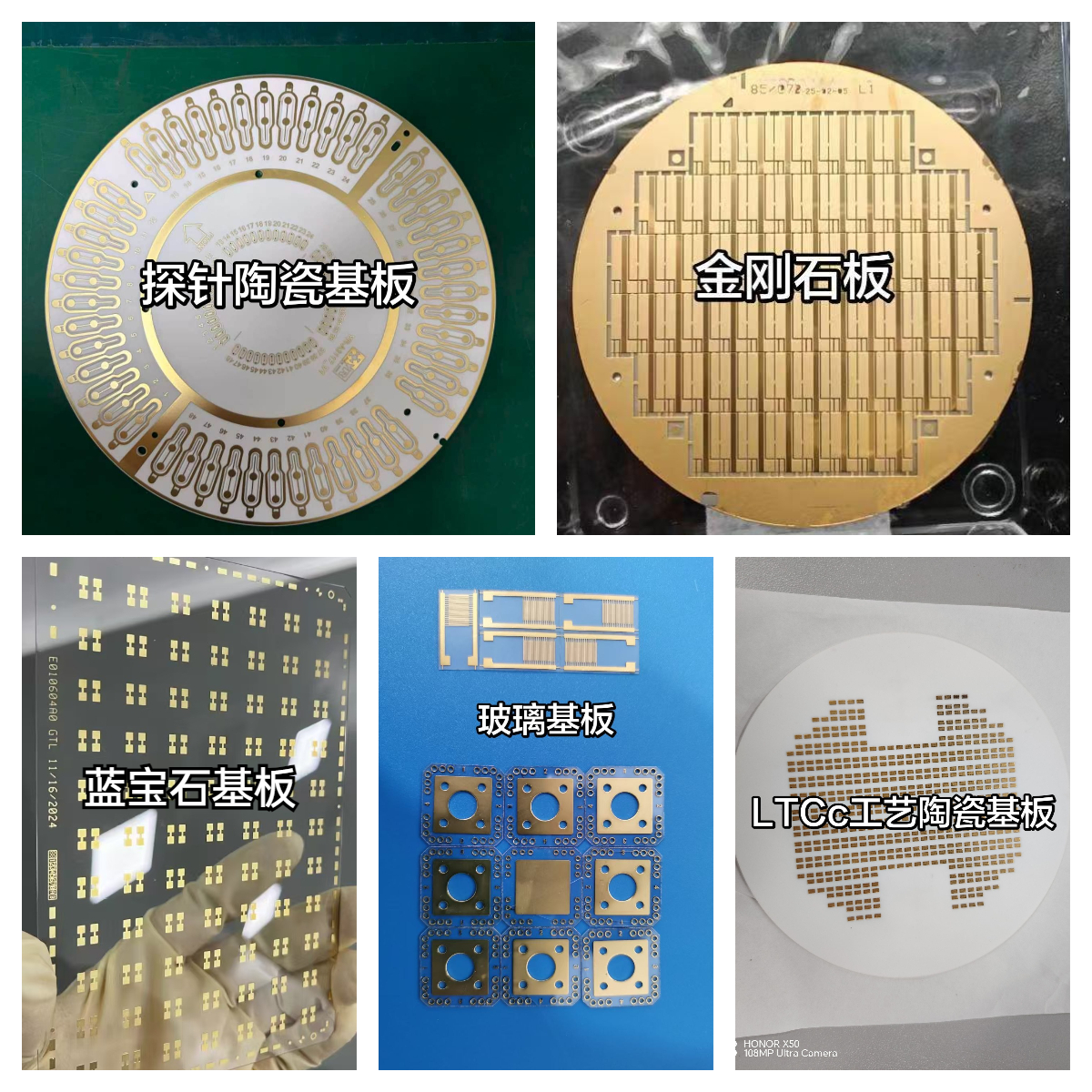

百能云板特种陶瓷基板产品展示
