设计原理

PCB成型依托高温高压层压工艺，不同基材、铜箔、半固化片的热膨胀系数（CTE）存在固有差异。若层叠结构不对称，板材在高温层压后冷却过程中会出现应力分布不均，引发板翘曲、板面弯曲、局部变形。形变PCB会直接导致SMT工序锡膏印刷偏移、元器件对位偏差、虚焊、空焊、贴装偏移等不良，严重时造成整板报废，大幅拉低量产良率。

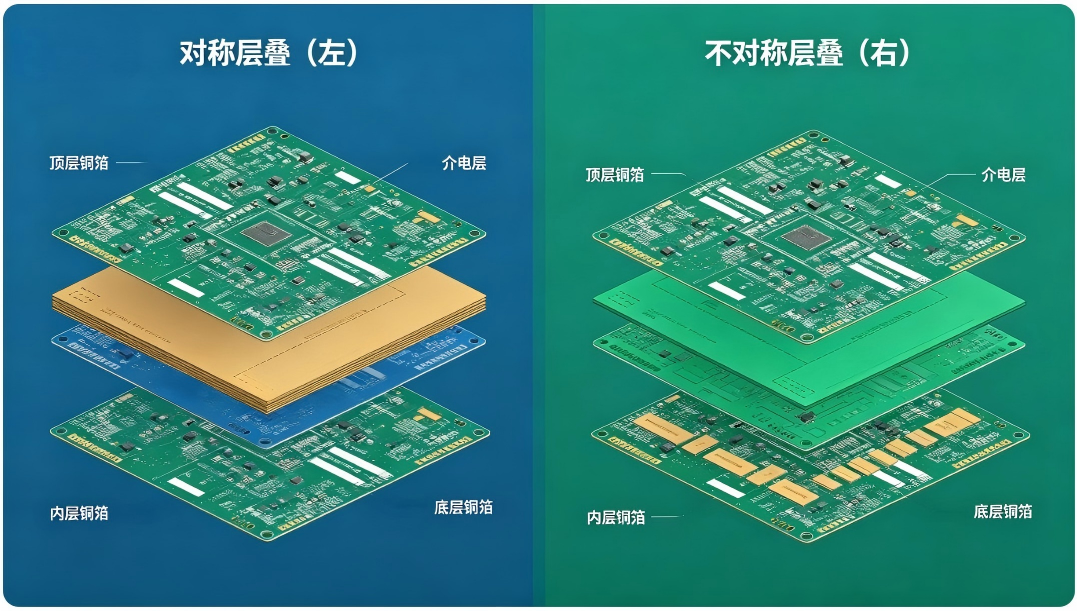

对称结构核查标准

以板层中心轴为基准，上下对应位置的铜箔总厚度、介质总厚度完全相等；

芯板、半固化片的排布位置、层级顺序上下一一对应；

上下对称位置的介质材质、玻纤型号、标称厚度无差异化配置。

铁律二：所有信号层紧邻完整参考平面，禁止信号层直接相邻

所有高速、低速信号走线层，必须紧邻完整、连续的参考平面（优先地平面GND），为信号提供低阻抗、连续的回流路径，同时依托平面屏蔽效应抑制层间串扰与内外电磁干扰。

严格禁止两层信号层无隔离直接相邻排布。若无参考平面隔离，层间电磁耦合强度大幅提升，高频串扰急剧恶化，直接破坏高速信号时序与完整性，引发传输误码、信号抖动等问题。

特殊场景兼容规则

仅低速数字板、纯电源板等低频场景，在布线资源极度紧张的前提下，可临时采用信号层相邻排布，但必须执行正交布线原则（两层走线垂直交叉），最大限度降低层间耦合干扰；所有高速、高频、差分信号场景，严禁信号层直接相邻。

三、四层板标准层叠结构（行业通用量产方案）

四层板是消费电子、工业控制、常规工控、通用硬件项目的主流板型，兼顾结构简洁、成本可控、性能均衡、量产稳定等优势，是中低速电路的最优性价比方案。行业唯一通用标准化叠法如下，无替代优化方案。

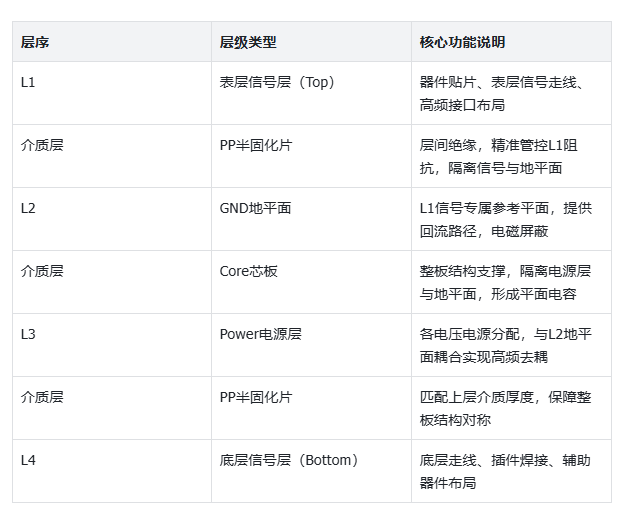

四层板标准层叠顺序（自上而下）

核心结构深度解读

行业标准化 Sig-GND-PWR-Sig 结构为四层板最优解：L1表层信号以L2完整地平面为专属参考，L4底层信号依托整板地网络形成稳定回流，两层信号均可实现高精度阻抗控制与良好电磁屏蔽。同时，L2地平面与L3电源层通过芯板介质紧密耦合，形成低寄生、高频特性优异的平面电容，可有效弥补分立电容高频失效问题，抑制电源高频噪声。

平面电容计算公式

参数释义：（真空介电常数）；为电源/地层间介质厚度。以100mm×100mm耦合面积、0.4mm芯板厚度为例，平面电容可达数百pF，无分立器件的寄生电感，高频去耦性能远优于常规贴片电容，是高速电路噪声抑制的核心载体。

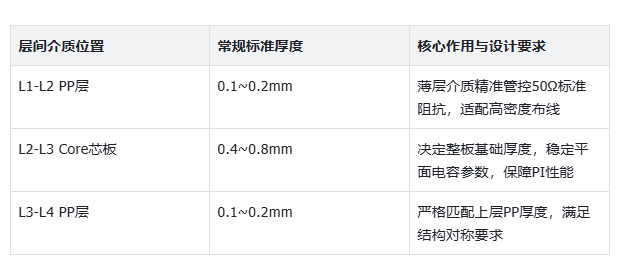

介质厚度选型规范（量产标准）

行业经典1.6mm标准板厚配比：上下PP层各0.2mm，中间芯板0.8mm，搭配0.035mm标准铜箔，完全适配量产工艺公差，是通用性最强的标准化配比。

避坑核心经验：禁止使用0.4mm以上厚PP介质。厚介质会增大信号层与参考地的间距，导致50Ω阻抗走线宽度增至8~10mil，大幅占用布线空间，无法满足高密度布线需求。常规项目优先选用0.1~0.2mm薄层PP。

四、六层板主流叠法（双方案差异化对比选型）

六层板具备更充足的内层布线资源，可适配多电源轨、高密度、中高速信号场景，是工业控制、车载电子、高速消费类硬件的主流板型。行业主流分为均衡通用型与屏蔽抗干扰型两种叠法，适配不同性能需求。

方案A：经典均衡型（行业首选，覆盖90%量产项目）

层叠顺序：L1信号层 → L2 GND地平面 → L3内层信号层 → L4电源平面 → L5 GND地平面 → L6信号层

核心优势

结构完全对称，层压应力均匀，量产无翘曲风险，良率稳定；

所有信号层均紧邻参考平面，回流路径完整，阻抗控制精度高；

双层地平面可有效吸收磁力线，抑制层间串扰与电磁辐射，SI/PI/EMC性能均衡；

布线资源充足，兼顾高密度布线与高速信号传输需求。

适用场景

适用于绝大多数中高速电路、工业设备、消费电子、通用工控项目，是兼顾性能、成本、量产性的标准化最优方案。

方案B：多地屏蔽型（EMC严苛场景专用）

层叠顺序：L1信号层 → L2 GND地平面 → L3内层信号层 → L4 GND地平面 → L5电源平面 → L6信号层

核心优势

双地平面屏蔽结构，信号回流路径更完善，层间电磁隔离效果极强，可显著抑制高频辐射、空间干扰与串扰，EMC抗干扰性能突出，适配各类电磁环境复杂的工作场景。

核心短板

有效信号布线层仅L1、L3、L6三层，布线资源受限，无法适配高密度布线项目；

介质结构对称难度高，需精准校核层压参数，工艺适配性要求更高；

电源平面单层集中排布，多电源轨分割难度大，电源完整性适配性一般。

适用场景

专用EMC严苛场景、车载高低压混合电路、工业强干扰环境设备、布线密度低、以抗干扰为核心需求的项目。

五、八层及以上高阶PCB层叠设计核心思路

八层及以上高层数PCB的设计核心，始终延续结构对称、信号与平面交替排布两大铁律，通过增加地平面、电源平面与内层信号层，适配超高密度、超高速、多电源轨的高端电路场景（服务器、高速通信、AI硬件等）。

八层板行业标准推荐叠法

L1表层信号 → L2 GND地平面 → L3内层信号 → L4电源平面 → L5 GND地平面 → L6内层信号 → L7电源平面 → L8底层信号

整体严格遵循Sig-GND-Sig-PWR-GND-Sig-PWR-Sig交替排布原则，无任何信号层直接相邻，所有信号层均配置紧邻参考平面，从结构上彻底杜绝层间串扰，保障高速信号完整性。

高阶高速设计核心准则

所有高频、高速、差分、时钟信号，优先布置为双层地包裹的带状线结构，严禁布置在电源平面与地平面之间。双地屏蔽结构可实现最小回流环路、最低寄生电感、最优电磁屏蔽，是超高速信号的标准布线形态。

全层数通用层叠黄金法则

对称底线：整板中心轴完全对称，杜绝层压翘曲与量产不良；

交替排布：信号层与参考平面交替分布，禁止信号层直接相邻；

地多电少：地平面数量优先多于电源平面，保障回流路径与屏蔽能力；

高速近地：高速信号优先紧邻地平面，禁止依托电源平面作为参考；

平面对贴：电源与地平面尽量贴近，最大化平面电容，优化高频PI性能。

六、地平面与信号回流：高速电路的底层物理逻辑

多数工程师将地平面简单定义为“0V电位参考面”，属于认知片面性。在高速电路中，地平面的核心价值是为高频信号提供低阻抗、连续、最小环路的回流路径，90%以上的高速EMC超标、信号抖动、串扰异常问题，均源于回流路径不完整。

信号传输为完整闭合回路：驱动端输出的信号电流通过走线传输至接收端后，必须通过回流路径返回驱动端，形成闭环。高速场景下，回流路径不遵循常规电阻最小原则，而是遵循高频物理特性。

高频回流核心特性

低频信号（DC~kHz级）回流优先走电阻最小路径；高频信号（MHz及以上）受趋肤效应、最小电感原理约束，回流电流严格集中在信号走线正下方的地平面区域，形成最小面积电流环路，以此实现最低寄生电感、最小电磁辐射。

典型工程问题：地平面分割引发EMC超标

USB、HDMI、DP、高速时钟、差分总线等高频接口的辐射超标、信号失真问题，核心根源多为高速信号回流跨越地平面分割槽。当地平面存在开槽、分割、大面积镂空时，高频回流无法沿正下方最短路径传输，只能绕开分割区域，形成超大闭合电流环路。该环路等效为发射天线，持续向外辐射电磁波，直接导致EMC辐射测试超标、信号抖动增大。

强制性设计规范：所有高速差分信号、高频时钟信号、高速总线信号的正下方地平面，必须完整、无分割、无开槽、无大面积镂空。若电路需区分模拟地、数字地、功率地，高速信号严禁跨越地分割线，这是规避高速EMC问题的核心底线。

七、高速传输线结构与阻抗匹配原理

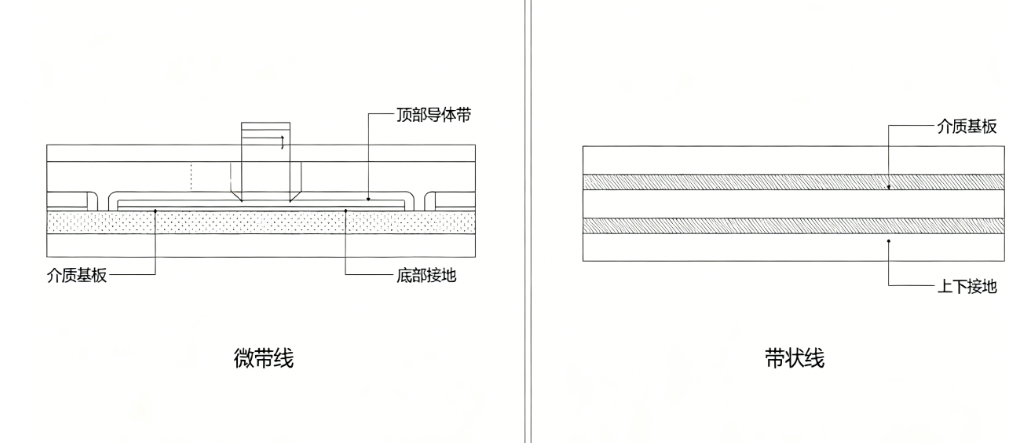

层叠结构锁定后，需基于板材参数完成精准阻抗匹配设计。PCB高速传输线分为微带线与带状线两类，二者结构、电气特性、适用场景差异显著，是高速布线的核心依据。

1. 微带线（表层传输结构）

定义：位于PCB表层（L1/L4）的走线结构，信号线单侧接触空气，下方以内层完整地平面为唯一参考。

核心特性

电场分布于空气与FR-4介质之间，有效介电常数更低，信号传输时延更小、速度更快；

无上层介质屏蔽，易受外部空间干扰，自身电磁辐射相对更高；

表层走线可视性强，调试、整改、测试便捷，是表层高速信号的主流结构。

2. 带状线（内层传输结构）

定义：内层走线结构，信号线完全包裹在双层地平面与介质之间，被介质与地平面全包裹隔离。

核心特性

信号线完全被FR-4介质包裹，电场无外泄，天然具备优异的电磁屏蔽能力，EMC性能极佳；

阻抗参数稳定，不受外界环境、布线干扰影响，层间串扰抑制效果优异；

信号传输速度略慢于微带线，是高频、超高速、高精度信号的最优走线结构。

3. 阻抗参数变化规律

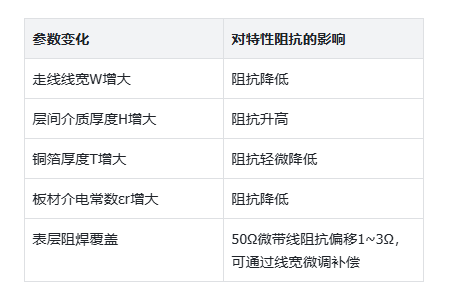

微带线与带状线的阻抗变化趋势统一，核心参数对阻抗的影响关系如下：

工程实操硬性要求：禁止手动套用公式计算阻抗。人工计算未涵盖铜箔粗糙度、介质边缘效应、阻焊补偿、工艺公差等修正参数，误差极大。量产设计必须使用Si9000、Saturn PCB Toolkit、KiCad内置阻抗计算器等专业工具，导入板厂实测参数精准计算。

八、标准化层叠设计全流程

结合PCB量产工艺公差、高速设计规范与项目落地经验，梳理标准化、可落地、可量产的层叠设计全流程，规避设计误区与量产风险。

步骤1：确认整板厚度

依据产品结构装配间隙、壳体限位、散热要求确定板厚，优先选用行业量产标准厚度：1.6mm（通用主流）、1.0mm、0.8mm、2.0mm，尽量不使用非标板厚，避免工艺成本上升与良率下降。

步骤2：匹配PCB层数

结合布线密度、电源轨数量、高速信号速率、EMC指标、成本预算综合选型，遵循够用即止、不盲目加层原则，平衡性能与成本。

步骤3：层级类型分配

严格遵循对称结构、信号-平面交替原则，分配表层信号、内层信号、地平面、电源平面，优先保障地平面数量充足，优先满足高速信号近地布局需求。

步骤4：介质材料与厚度选型

禁止自定义非标介质厚度，所有芯板、半固化片必须从板厂官方标准规格库选型（106、1080、2116等常规玻纤型号），严格匹配结构对称与总板厚要求，保障层压工艺稳定。

步骤5：阻抗仿真计算与微调

导入板厂提供的实测Dk介电常数、Df损耗因子，通过专业阻抗工具计算各层走线线宽，微调介质厚度，将常规50Ω阻抗线宽控制在4~8mil的最优量产区间，兼顾布线密度与工艺兼容性。

步骤6：板厂叠构评审（核心不可省略）

将初步叠构方案提交PCB板厂工程部进行Build-up评审，确认介质组合可量产、核对层压公差、修正材质参数偏差，规避设计与量产脱节问题。

步骤7：固化层叠参数

将最终确认的层叠厚度、板材型号、阻抗参数、铜箔规格固化至EDA工具，作为全程布线、仿真、整改的唯一基准，设计过程中禁止随意改动。

终极避坑要点：板材介电常数不可主观估算。不同板厂、不同生产批次的FR-4板材，Dk值偏差可达0.2以上，直接导致阻抗失效、信号异常。所有设计参数必须以板厂官方实测报告为准，保障设计与量产一致性。

九、高速层叠典型失效案例、根因与量产整改方案

结合高速项目量产调试、EMC摸底、SI仿真验证与工厂制程返工经验，汇总行业八大高频层叠设计失效场景，统一采用「失效现象-核心根因-整改方案-预防规范」标准化模板，精准定位设计根源、明确整改落地措施与前置规避方案，解决绝大多数因叠构缺陷引发的性能不良与量产问题，贴合工程排错、复盘、标准化设计场景。

案例1：板层不对称引发整板翘曲，SMT批量虚焊空焊

失效现象：PCB回流焊后板面翘曲度超0.8%，SMT贴片工序锡膏印刷偏移、BGA对位偏差，批量出现虚焊、空焊、连锡不良，量产良率大幅下滑，低速板无明显异常，高速板失效概率极高。

核心根因：层叠结构不满足中心轴对称要求，上下层铜箔厚度、PP/芯板厚度、铺铜面积差异过大，层压高温冷却后应力分布不均；部分项目单侧大铜面集中、对称层无平衡铜，加剧形变应力。

整改方案：1. 重构层叠结构，保证中心轴上下铜厚、介质厚度、材料型号完全镜像对称；2. 大面积铺铜区域在对称层补充平衡铜，抵消热膨胀应力；3. 协调板厂优化层压曲线，控制降温速率≤1℃/min，释放层压残余应力。

前置预防规范：叠构定稿后强制开展对称核查，铜厚、介质厚度、材料规格三项参数无偏差；高密度大铜面设计必须配套平衡铜布局，禁止单侧铜面积失衡。

案例2：信号层直接相邻，高频串扰超标、传输误码

失效现象：DDR、PCIe、高速差分总线工作异常，数据传输误码率高、眼图塌陷、抖动超标，测试显示层间串扰高达-15dB，高速速率无法跑满，低速功能正常。

核心根因：为节省层数、扩容布线资源，私自取消参考隔离平面，两层高速信号层直接相邻排布，无地平面屏蔽，层间电磁耦合强度激增，高频信号互扰严重。

整改方案：1. 调整层叠结构，在两层信号层之间插入完整地平面，严格遵循信号与平面交替排布规则；2. 已定型板无法改层时，两层相邻信号层严格正交布线，禁止平行长距离走线；3. 高速走线缩短并行长度，关键信号两侧增加屏蔽地过孔，降低耦合干扰。

前置预防规范：高速、高频场景严禁信号层直接相邻；仅纯低速电路可临时相邻，且必须执行正交布线、缩短并行长度双重约束。

案例3：高速信号跨地分割，EMC辐射超标

失效现象：USB、HDMI、高速时钟接口辐射骚扰超标，整机EMC摸底失败，低速信号无异常，高温工况下辐射问题进一步恶化。

核心根因：模拟地、数字地、功率地分割不合理，高速差分、时钟信号走线跨越地分割槽，高频回流路径被迫绕路，回路面积大幅增大，形成等效辐射天线，向外持续释放电磁噪声。

整改方案：

1. 高速信号下方地平面整体铺通，取消跨信号路径的分割槽，保证回流区域地平面完整连续；

2. 必须做地分割的场景，高速走线调整路径，严禁跨分割布线；

3. 分割间隙增加高频桥接电容，补全回流路径。

前置预防规范：所有高速、差分、时钟信号专属回流区域禁止地分割、开槽、大面积镂空；地分割仅可布置在低速走线、空白区域。

案例4：电源地介质过厚，高频PI噪声大、纹波超标

失效现象：电源高频纹波偏大，负载动态响应差，高速芯片工作偶尔重启、闪退，增加多路高频去耦电容后改善效果微弱。

核心根因：电源层与地平面之间芯板介质厚度过大（＞0.8mm），平面耦合电容容量大幅降低、高频寄生电感增大，平面高频去耦能力失效，无法弥补分立电容高频缺陷，电源完整性恶化。

整改方案：

1. 优化层叠配比，压缩电源/地耦合介质厚度，拉近平面对距，提升平面电容容量；

2. 多电源区域尽量就近分区，避免单一电源层大面积分割；

3. 关键电源轨加密高频0402/0201去耦电容，补全高频滤波网络。

前置预防规范：高速项目电源地耦合介质优先选用0.4~0.6mm薄层芯板，最大化平面电容，保障高频电源噪声抑制能力。

案例5：介质厚度不匹配，阻抗偏移超标、TDR测试失效

失效现象：整板阻抗一致性差，部分走线阻抗偏高/偏低，TDR测试波动超标，高速信号反射严重、时序偏移，量产批次阻抗良率不稳定。

核心根因：叠构设计采用理论Dk值、非标PP/芯板厚度，未使用板厂实测参数；同时厚PP介质导致信号层与参考地间距失控，线宽设计与量产工艺不匹配，叠加铜箔粗糙度、阻焊补偿缺失，引发阻抗偏移。

整改方案：

1. 调取板厂批次板材实测Dk/Df参数，重新通过Si9000仿真校准线宽与介质厚度；

2. 替换非标厚PP为0.1~0.2mm标准薄层PP，统一层间间距；

3. 增加阻焊、铜箔粗糙度工艺补偿，修正阻抗偏差。

前置预防规范：阻抗计算严禁套用通用理论参数，必须以板厂实测参数为准；所有介质厚度选用工厂标准规格，杜绝自定义非标叠构。

案例6：内层高速信号夹设于电源-地之间，串扰与辐射双重超标

失效现象：内层高速差分信号抗干扰能力弱，易受电源噪声耦合影响，传输抖动大，整机辐射与抗干扰测试双双不达标。

核心根因：高速信号线布置在电源层与地平面之间，无双层地屏蔽，电源平面的低频、高频噪声极易耦合至信号线，同时信号屏蔽性差，外泄噪声严重，不符合高速带状线设计规范。

整改方案：

1. 调整层叠与布线布局，核心高速信号全部改为双地包裹带状线结构；

2. 无法改层时，该区域电源平面做局部铺地替换，实现近地参考；

3. 电源层多区域分割隔离，减少噪声扩散范围。

前置预防规范：DDR、PCIE、高速差分、时钟等关键信号，必须采用双地屏蔽带状线，禁止以电源平面作为唯一参考。

案例7：层压结构不合理，PCB分层起泡、耐热性差

失效现象：PCB经过回流焊、高温老化后，层间出现起泡、分层、剥离问题，电气导通异常，高湿热环境下失效加剧。

核心根因：叠构设计厚薄介质搭配不合理、PP树脂含量不足，层压过程中树脂流动不充分，出现局部缺胶、空洞；叠加板材受潮、棕化处理不到位，热应力作用下引发层间剥离。

整改方案：

1. 优化PP与芯板搭配，选用高树脂含量半固化片，规避厚芯板搭配薄PP的极端结构；

2. 板厂优化层压温度、压力、保温曲线，消除层间空洞；

3. 量产前增加PCB预烘烤工序（120℃/2~4h），去除板材潮气。

前置预防规范：高层数、厚板叠构禁止极限厚薄搭配，叠构评审同步确认树脂填充能力，提前规避层压分层风险。

案例8：地平面数量不足，整板抗干扰能力弱、噪声底噪高

失效现象：整机静态电流波动大，信号底噪偏高，外接干扰极易引发设备复位、通信断连，无硬性EMC超标但整机稳定性差。

核心根因：叠构设计盲目节省层数、减少地平面数量，电源平面过多、地平面过少，信号回流路径稀疏、屏蔽能力不足，整板地阻抗偏高，噪声无法有效泄放。

整改方案：

1. 重构叠构，增加地平面数量，落实“地多电少”黄金原则；

2. 闲置内层区域大面积铺地，补充回流路径；

3. 关键电源、信号区域就近打孔接地，降低地阻抗。

前置预防规范：高速项目优先保证地平面冗余，电源轨尽量合并分区，不单独增设电源层，以地平面数量优先保障屏蔽与回流性能。

所有高速层叠失效问题，本质均可追溯为结构不对称、信号无近地参考、回流路径残缺、介质配比失配、板材参数误用五大结构性缺陷。层叠设计是高速PCB性能的源头，布线、仿真、调试仅为后置优化手段。量产项目必须严格遵循对称规则、交替排布、近地屏蔽、平面紧耦合核心规范，前置规避故障，从结构上保障SI/PI/EMC性能与量产稳定性。
