FPC（柔性印刷线路板）研发的核⼼逻辑，在于PCB设计与制造⼯艺参数的深度耦合。每⼀处设计细节，都需要对应⼯艺能⼒的⽀撑与落地，脱离制程的设计难以实现可靠量产。⼀款⾼可靠、可量产、⾼良率的FPC产品，必然是设计、材料、⼯艺三者协同优化的成果。三者环环相扣、相辅相成，构成FPC研发与量产落地的根本底层逻辑。

⼀、FPC核⼼制造⼯艺及关键参数

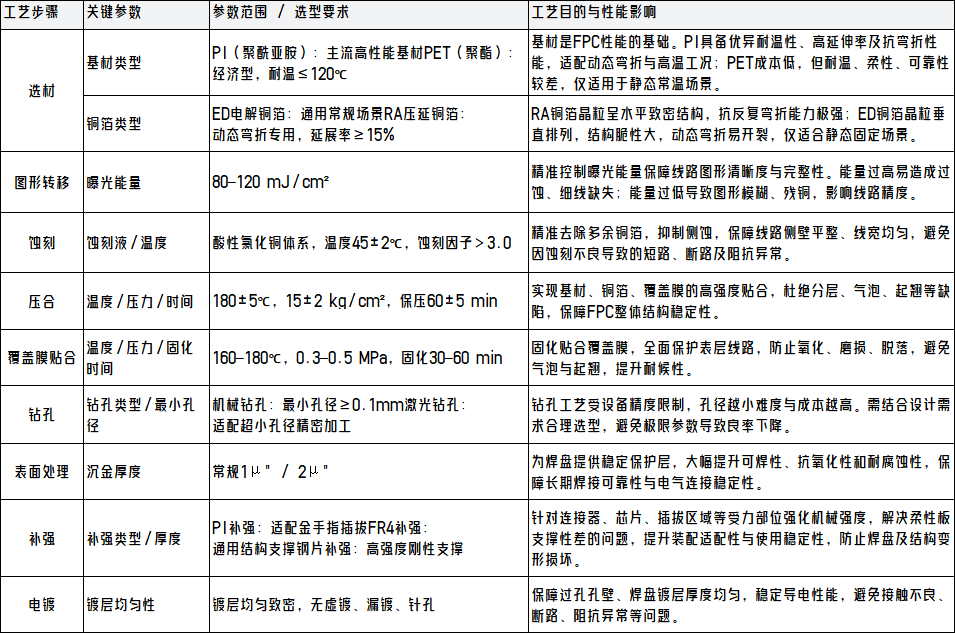

FPC制造属于多⼯序、⾼精度的精密加⼯体系。各核⼼⼯序的⼯艺参数直接决定产品的柔韧性、导电稳定性、弯折寿命、耐温性能及结构可靠性。下表系统梳理了全流程核⼼⼯序、关键参数、标准化管控范围及对产品性能的影响。

二、FPC核心设计规范（区别于刚性PCB）

FPC设计思维与刚性PCB有本质差异。设计阶段需摒弃硬板惯性，以柔性特性、抗弯折能力、结构稳定性、量产可制造性为核心导向，针对弯折区域走线、整体布局、结构工艺制定专属规范，从源头规避制程不良与使用失效。

2.1 弯折区域核心设计铁律

弯折寿命是衡量FPC可靠性的核心指标。弯折区设计需围绕应力释放与结构防护展开，严格遵循标准化弯折半径与布局规范。

（1）最小弯折半径标准

静态弯折（安装定型后无反复活动）：

动态弯折（使用中持续反复弯折）：

（2）弯折区走线规范

走线方向：线路优先垂直于弯折轴，使弯折应力均匀分摊至各导线，避免局部应力集中。

走线形态：禁止直角、锐角走线，统一采用45°斜角或圆弧过渡，大幅降低开裂风险。

禁布要求：弯折区域严禁布置过孔、元器件、独立焊盘——此类结构易形成应力薄弱点，引发弯折断裂或焊盘脱落。

基础尺寸：弯折区线宽/线距最小建议≥0.2mm，以保障线路结构强度。

（3）高弯折寿命优化设计

多层板交错布线：弯折区各层线路错位排布，禁止垂直堆叠，避免多层应力叠加导致疲劳断裂。

网格铺铜设计：弯折区采用网格铜替代实心铜皮，在满足EMI屏蔽需求的前提下，最大限度保留板材柔性，降低应力堆积。

2.2 全维度标准化设计规范

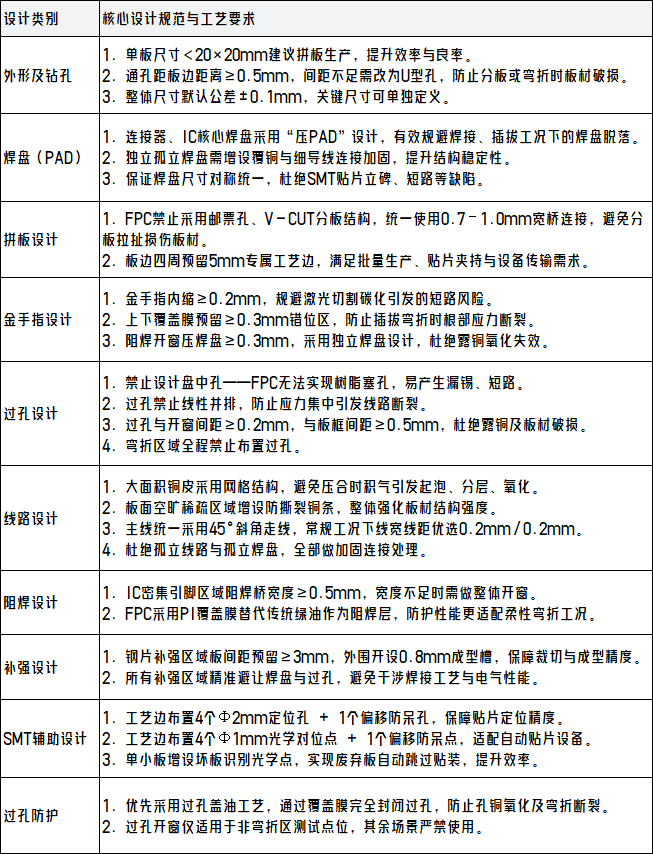

完成电路与结构设计后，需输出合规的Gerber生产文件。外形结构、拼板方式、焊盘设计、过孔布局、阻焊开窗、补强结构等均需匹配量产工艺标准，以保障生产良率与装配稳定性。

三、设计与工艺协同核心考量要点

FPC实现顺利量产与长期稳定应用的关键在于设计适配工艺、工艺支撑设计。前期方案设计阶段需统筹材料选型、线路精度、结构设计、SMT组装、成本管控等多维度要素，从根源解决设计与工艺脱节问题。

3.1 材料选型匹配弯折寿命

针对10万次以上的高动态弯折工况，优先选用18–25μm PI基材 + RA压延铜箔，最大限度提升抗疲劳弯折性能。对于仅安装定型、无反复活动的静态低成本场景，可采用PET基材 + ED电解铜箔，平衡性能与成本。动态弯折场景严禁使用ED电解铜箔，否则极易出现早期线路开裂。

3.2 线路精度适配蚀刻工艺能力

常规量产场景中，0.2mm/0.2mm线宽线距为行业成熟工艺，良率高、稳定性好。若需高密度超细线路（如2/2mil），会显著提升蚀刻难度、成本与不良风险，设计阶段必须提前与制程厂商核对设备能力及良率水平。专业厂商可稳定实现2.5/2.5mil超细线路量产，蚀刻因子＞3.0，保障高密度场景的加工精度与良率。

3.3 钻孔电镀平衡难度与性价比

超细孔径、盲孔、埋孔等复杂孔型对钻孔与电镀工艺要求严苛，难度与成本较高。行业综合性价比最优的常规参数为过孔内径0.3mm、外径0.55mm，平衡加工难度、导电可靠性与成本。针对高精度需求，优质厂商可实现0.1mm最小机械钻孔及激光超小孔加工，配合均匀致密的电镀，有效规避孔壁虚镀、漏镀、断裂等缺陷。

3.4 补强设计保障组装与使用可靠性

FPC基材柔性强、支撑性弱，因此所有元件焊接区域、连接器插拔受力区域、外部对接关键区域均需配套FR4、钢片或PI补强结构。补强可弥补刚性不足，规避SMT焊接、装配及使用中的焊盘脱落、板材形变、虚焊等问题。

3.5 精准管控尺寸公差

柔性基材易受温湿度影响产生涨缩形变，FPC尺寸公差区间大于刚性PCB。对于装配、对接匹配的关键尺寸，需在报价与工艺交底阶段向生产厂商明确公差标准，避免装配错位或结构适配不良。

3.6 SMT组装专属工艺管控

FPC无刚性支撑，SMT贴片时需依托专用磁性承载治具固定板面，确保全程平整贴合。同时FPC易吸附水汽，贴片前需在80–125℃环境下烘烤4–8小时，彻底去除湿气，杜绝焊接高温引发的爆板、分层、起泡等缺陷。

3.7 阻抗控制协同设计

高速信号类FPC需通过精准的叠构、介质厚度与线宽线距匹配，实现50Ω、90Ω、100Ω等标准特性阻抗。设计阶段需提前与工艺厂商对齐方案，专业厂商可前置参与评审，精准匹配叠层与线路参数，严格控制工艺波动，保障高速信号传输稳定性与一致性。

3.8 性能与成本平衡标准

行业标准IPC-6013是FPC可靠性的核心判定依据。量产阶段需保障关键工艺指标满足CPK ≥ 1.33的制程能力，确保批量性能稳定。若存在成本管控压力，可在非核心性能维度与厂商协商适配标准，优先保障弯折、导电、耐候等核心可靠性指标。

四、场景化材料与参数选型矩阵

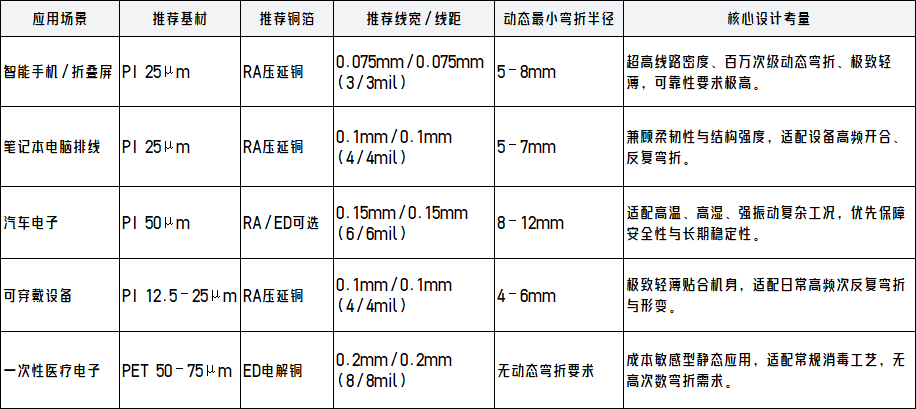

不同终端产品的工况环境、可靠性要求与成本预算差异显著，需结合应用场景精准匹配基材、铜箔、线路参数与弯折半径。优质FPC厂商可全面适配消费电子、汽车电子、可穿戴设备、医疗电子等场景，按需定制，兼顾轻薄性、可靠性与成本，支持从研发打样到大批量量产。

五、常见失效问题原因分析与解决方案

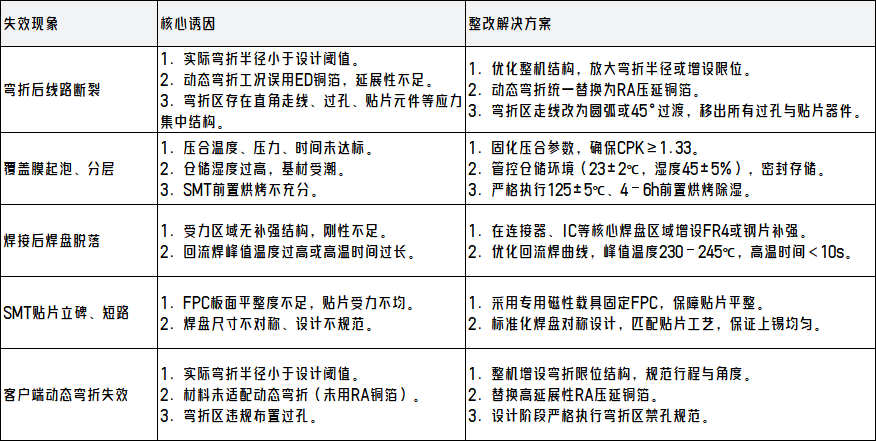

结合量产经验与市场故障反馈，下表汇总FPC行业高频失效问题、核心诱因及标准化整改方案。专业FPC厂商依托全流程质检与量产复盘，可提前规避弯折断裂、分层、焊盘脱落等问题，通过前置设计评审与工艺优化降低量产风险。

六、总结

FPC从研发设计到稳定量产，关键在于吃透材料特性、恪守工艺规范、坚持协同设计。与刚性PCB不同，FPC设计不能仅满足电路连通性，而必须将制造可行性、制程稳定性、弯折可靠性与量产良率贯穿全流程，以工艺约束反向指导设计优化。

其中，RA压延铜箔的场景化选型、合规弯折半径设计、弯折区禁孔布线、覆盖膜压合工艺管控、精准补强结构匹配，是规避绝大多数FPC失效问题的核心要点。以IPC-6013行业标准为基础，严格把控关键工艺制程能力，结合终端实际工况与成本需求做精细化优化，实现设计、材料、工艺的深度协同，可有效完成从样品验证到批量量产的平稳落地，保障产品长期使用可靠。
