AI高功耗倒逼材料迭代：陶瓷基板开启PCB替代与国产替代新周期

AI硬件的核心竞争长期集中在GPU算力、HBM存储、先进封装与光互联领域。但随着AI芯片功耗持续抬升，底层材料瓶颈日益凸显：传统环氧树脂PCB已难以适配3000W级超高功耗AI硬件的热、电、信号复合压力，底层材料升级已成为行业迭代的刚性需求。

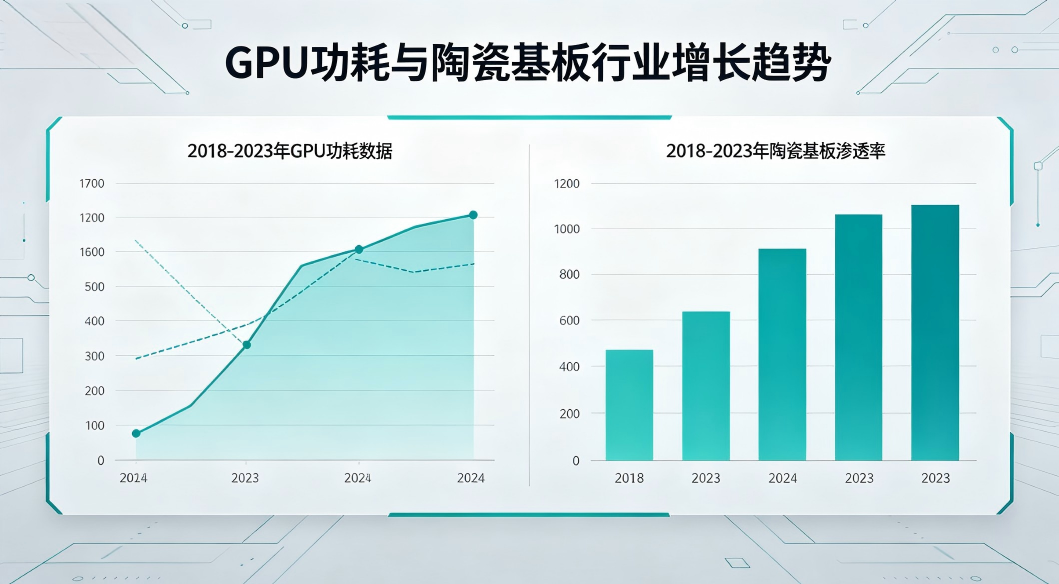

根据英伟达产品路线规划，下一代Rubin GPU功耗可达2850W，Rubin Ultra版本进一步突破3000W，大幅超越常规家用2000W级电磁炉，且整体功耗仍将持续上行。超高算力带来的高密度热负荷，彻底突破了传统电子材料的性能边界，压力从芯片端逐层传导至封装载板、PCB、连接器及供电系统全链路，倒逼整套底层材料体系完成迭代升级。

本文所有市场判断仅为行业观察分析框架，不构成任何投资建议。

一、传统PCB性能触顶，陶瓷混压方案成最优破局路径

传统PCB凭借工艺成熟、成本可控的优势，长期作为电子产业的基础板材。但在AI超高功耗、高频高速的极端工况下，其固有短板全面暴露：高温环境下易软化翘曲、高频传输介电损耗高、信号稳定性不足。当单颗GPU功耗进入2500W–3000W区间，PCB同时承受热应力、大电流、高频信号三重极限载荷，材料性能已触及物理上限。

陶瓷基板并非新兴材料，凭借耐高温、高热导率、低介电损耗、结构稳定性强等特性，高度适配AI服务器极端工况需求。受制于成本偏高、加工工艺复杂、规模化程度不足等因素，行业并未采用陶瓷基板整板替代PCB的方案，而是普及HDI PCB+陶瓷基板混压的渐进式落地路线：在高热流、大电流的核心区域依托陶瓷基板补强性能，在常规布线区域保留PCB的成本优势，实现性能、可靠性与经济性的最优平衡。

当前AI服务器板卡中，陶瓷基板对传统PCB的替代比例已接近30%，且将随芯片功耗提升持续扩容。从替代价值拆分来看，散热优化占比60%，信号完整性优化占比40%，其行业渗透节奏与GPU功耗曲线高度绑定，属于典型的刚需驱动型替代，而非概念性升级。

国内陶瓷基板产业正加速补齐高端工艺与量产短板，头部本土厂商已实现关键技术突破与商业化落地。作为国内具备全链条配套能力的代表企业，百能云板已搭建适配AI高功耗场景的陶瓷基板量产体系，全面覆盖HTCC、LTCC、DBC、AMB四大主流工艺，可稳定量产1–6层高精度陶瓷PCB，适配氧化铝、氮化铝、氮化硅等高端导热基材。公司具备陶瓷基板与PCB混压一体化制程、精密线路加工、高可靠表面处理等核心能力，可针对性解决AI硬件高温翘曲、散热效率不足、高频信号失真等核心痛点，产品性能与交付标准可满足AI服务器板卡、功率模块、先进封装的严苛落地要求。

二、两大核心落地场景：GPU底部、正交背板规模化渗透

当前陶瓷基板的产业化渗透，优先落地于AI服务器两大核心高负荷场景。通过局部混压的差异化方案，在可控成本前提下显著提升整机运行可靠性，产业化逻辑清晰、落地确定性高。

1、GPU底部高发热核心区

GPU底部是服务器整机热量与电流最集中的核心区域，对板材热稳定性、平面度、导热性能要求极高，也是传统PCB失效问题最频发的场景。虽然陶瓷基板单价为高端HDI PCB的18–20倍，但依托局部定点替代的模式，整板卡价值量仅提升30%–35%，整体性价比具备规模化落地条件。

针对GPU底部超高热流密度、超大电流的极端运行工况，国内头部厂商已完成定制化方案迭代。百能云板推出的氮化铝、氮化硅高导热陶瓷基板方案，依托高精度蚀刻、薄型化制程与高稳定性金属化工艺，有效降低系统热阻、抑制板材高温形变，持续保障超高功耗工况下的结构稳定性与高频信号纯净度，精准适配Rubin系列高功耗GPU的局部承载与散热需求。

2、服务器正交背板区域

正交背板主要解决AI服务器系统级供电与高频信号传输瓶颈，行业通常替换2–3层电源层、地层陶瓷基板。该方案材料成本为普通PCB的8–10倍，混压集成后整板价值提升20%–25%。随着AI设备向整机柜集群化部署演进，系统供电稳定性与低损耗传输能力，已逐步取代单芯片算力，成为制约整机性能的核心瓶颈。

正交背板对基材的介电性能、绝缘性能、损耗指标要求严苛。针对集群服务器高负荷工况打造的专用陶瓷基板，具备低介电、低损耗、高绝缘特性，可有效降低供电损耗、抑制高频信号串扰，适配AI整机柜设备长期连续高负荷运行场景。同时产品可完美适配主流PCB混压工艺与服务器板卡设计体系，场景适配性与工程落地性突出。

三、CoWoP先进封装：陶瓷核心层开启高价值替代空间

相较于服务器板卡的局部替代，CoWoP先进封装是陶瓷基板赛道价值最高、技术壁垒最强的核心方向。传统纯ABF载板在高堆叠、高密度封装架构下，普遍存在板材翘曲、流胶异常、量产良率下滑等问题，已无法支撑下一代超高功耗AI芯片的封装迭代需求。

行业主流技术迭代方案为HTCC陶瓷核心层+ABF外层复合结构：以多层陶瓷基板作为载板核心骨架，保障整体尺寸精度与热稳定性，外层依托ABF材料实现高密度精密布线，兼顾结构可靠性与布线灵活性。该结构中陶瓷基板占载板总价值的65%–70%，整体采购成本较纯ABF方案提升70%–80%，是下一代先进封装迭代升级的硬性准入条件。

相较于产业化周期更长的玻璃基板，陶瓷基板落地节奏更快、供应链导入确定性更强，目前已进入英伟达主流产品供应链体系。针对CoWoP封装领域的“卡脖子”难题，国内头部厂商已提前布局技术攻关。其中百能云板成功突破HTCC多层共烧核心技术，攻克层间高精度对位、热膨胀系数精准匹配、ABF混压工艺协同等行业痛点，可提供高平整、低形变、高可靠性的陶瓷核心层样品研发与小批量量产服务，支撑高端先进封装客户的产品迭代与验证需求，助力打破海外厂商的长期技术垄断。

四、竞争格局：京瓷寡头垄断，国产替代三级突破

当前高端AI陶瓷基板市场格局高度集中，适配CoWoP封装的HTCC陶瓷核心层基本由日本京瓷独家规模化量产。国内厂商长期受限于多层共烧工艺、精密加工精度、长期可靠性、高端客户认证等综合壁垒，暂未形成可对标海外的成熟量产能力。

整体国产替代进程可分为三大层级，技术难度自上而下递减，市场落地性逐级增强：

第一层：CoWoP陶瓷核心层

该层级为行业最高端赛道，技术壁垒与客户认证门槛极高，是京瓷的核心垄断领域。行业核心考核HTCC堆叠层数、尺寸精度、量产良率、长期可靠性及头部封装客户验证进度，也是国内厂商长期攻坚的核心方向。

第二层：AI服务器混压陶瓷基板

该领域工艺门槛适中、验证周期更短，是国内厂商切入AI高端供应链的核心突破口，核心竞争维度集中在陶瓷烧结精度、精密加工能力、PCB混压适配性与长期可靠性认证。目前以百能云板为代表的本土企业，已完成多套AI板卡陶瓷基板方案迭代，依托全工艺覆盖、定制化研发、快速送样验证、规模化量产的完整能力，成为该赛道国产替代的核心主力，具备快速落地配套优势。

第三层：上游配套材料与装备

陶瓷粉体、专用浆料、金属化工艺、精密烧结设备、性能检测等上游配套环节，需求确定性强、落地门槛更低，是国内产业链率先实现突破、持续受益的细分领域。

五、核心跟踪维度：把握产业迭代节奏

陶瓷基板在AI领域的刚需属性已完全确立，后续无需纠结行业成长性，重点跟踪五大核心指标，精准把握产业迭代节奏：

1、英伟达新一代平台迭代过程中，陶瓷基板在GPU底部、正交背板、封装载板三大场景的用量渗透率持续提升；

2、京瓷之外的第二、第三梯队供应商实现技术与量产突破，行业寡头垄断格局逐步松动；

3、国内厂商样品测试、小批量量产、客户端导入进度持续提速，国产替代进入实质性落地阶段；

4、头部服务器板卡、PCB、先进封装厂商加速推进陶瓷混压技术合作，推动方案规模化普及；

5、陶瓷基板生产成本持续下行，推动PCB替代比例突破30%并稳步上行。

六、产业总结：高功耗重构底层材料价值，国产替代迎来拐点

过往AI硬件的价值红利，主要集中在GPU、HBM、光模块等显性核心赛道。而在3000W级超高功耗新时代，热管理效率、供电稳定性、高频信号完整性成为制约系统性能的核心瓶颈，长期被忽视的底层材料迎来全面价值重估。

本次产业迭代逻辑清晰且闭环：AI芯片算力持续升级→芯片功耗与热密度大幅抬升→传统PCB材料性能触顶失效→陶瓷基板实现局部规模化替代→国产高端电子材料迎来确定性替代窗口期。

在本次产业变革窗口期，具备全工艺陶瓷基板+PCB混压一体化核心能力的本土厂商，将深度受益于底层材料国产化浪潮。以百能云板为代表的国产企业，凭借完备的工艺矩阵、高端基材适配能力、先进封装配套实力，精准卡位AI服务器、高端先进封装两大高景气赛道，有效补齐国内AI硬件底层材料的产业短板，是推动行业供应链自主可控、实现高端陶瓷基板进口替代的核心本土力量。

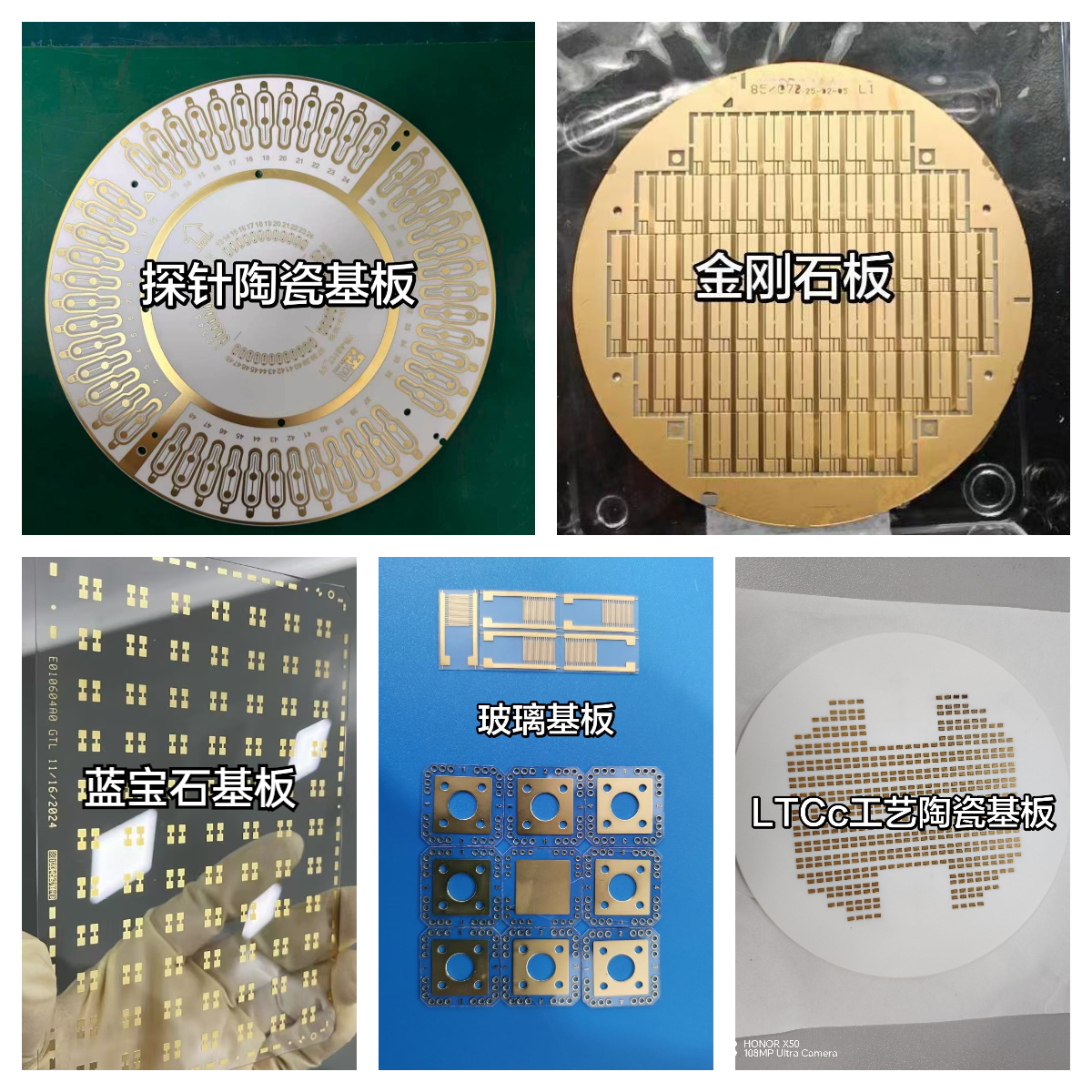

百能云板陶瓷基板部分产品展示
