PCB嵌入式电容赋能高功耗 AI 加速器 PDN 优化

  • PCB
  • AI
  • PCB嵌入式电容
2026-05-22 10:21:54
165

大模型训练与高性能推理场景驱动AI加速器架构迭代,硬件形态由传统单芯片方案快速转向多Chiplet异构封装。新一代AI加速卡普遍呈现高功耗密度、大瞬态电流、高密度高速SerDes链路、板级空间资源紧缺的特征。在先进封装、高层厚板PCB、多路电源与高速互连高度集成的架构下,制约AI系统性能上限的核心因素已非芯片算力,而是电源分配网络(PDN)的完整性与瞬态稳定性。


本文以AI板卡PDN核心瓶颈为切入点,系统剖析PCB嵌入式电容块技术的产生背景、架构创新、技术机理与制造壁垒,阐明其在高功耗Chiplet系统中的工程价值,并结合国内产业链现状,明确各环节技术布局与落地路径,为高端AI硬件国产化设计与工艺升级提供参考。


一、新一代AI加速器的板级供电核心痛点

当前训练级AI加速器采用多芯粒先进封装,集成计算芯粒、HBM存储芯粒、I/O芯粒及互连桥接结构,系统具备多电源轨、高带宽互连、大动态电流负载等特性,需在有限板卡面积内完成VRM、无源器件、高速接口与散热结构的一体化布局。在此架构下,PCB已不再是单纯的信号载体,而是决定系统供电稳定性与整机性能的关键核心部件。


高功耗计算芯粒多集中于封装中心,被周边功能芯粒环绕遮挡,导致中心芯粒供电路径受限、横向布线拉长、寄生电阻增大、过孔资源饱和,进而引发芯片局部压降(IR Drop)恶化、瞬态响应滞后等问题。该矛盾本质是封装级功耗分布与传统板级供电拓扑的结构性失配,是传统PCB供电方案难以突破的固有瓶颈。



二、传统背面去耦方案的场景适配局限性

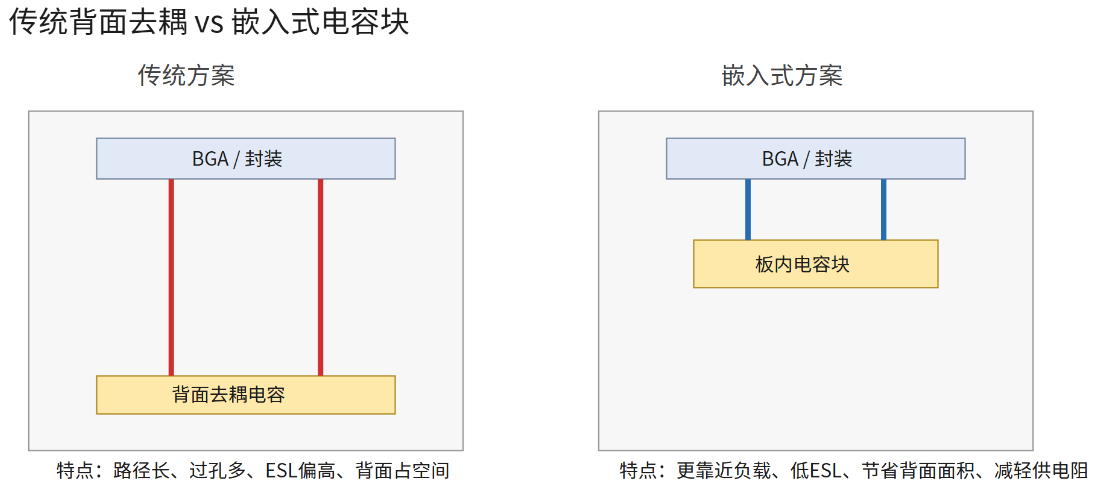

常规高性能板卡普遍采用“PCB背面贴片去耦电容+贯穿过孔连通BGA焊盘”的供电方案,可满足中低功耗、低瞬态波动的硬件场景,但无法适配高端AI加速器的极端工况,核心局限体现在三方面。


1. 高层厚板引发寄生电感激增

为承载大规模高速差分信号与多层电源/地平面,AI加速卡PCB多采用40层以上、5mm级厚度的超高规格设计。该类超厚板卡依赖背面电容去耦时,电流回路路径大幅延长,电源网络等效串联电感(ESL)显著升高,高频瞬态电流补偿能力衰减,难以匹配AI核心高速跳变的负载特性,易产生电压跌落、高频振铃等电源完整性问题。


2. 板级空间枯竭,器件堆叠优化失效

AI板卡需集成VRM模块、高速连接器、光模块、控制电路与散热加固结构,板面空间高度紧张。传统方案依靠增加背面电容阵列提升供电稳定性的优化方式,受物理空间限制无法持续,器件堆叠的优化路径彻底失效。


3. 定制供电模块抬高系统成本与量产风险

针对板级去耦能力不足的问题,部分方案采用负载端定制化供电模块弥补PDN短板,但该方式会拉长研发周期、提升验证复杂度,同时降低BOM通用性与供应链灵活性,显著增加装配难度与量产风险。



三、嵌入式电容块技术的核心架构革新

PCB嵌入式电容块技术并非简单的器件贴装优化,而是板级PDN供电架构的结构性重构。该技术依托顺序压合(Sequential Lamination)工艺,将电容块嵌入PCB内部芯片投影区域(Die Shadow)正下方、紧邻BGA顶层焊盘的位置,实现去耦单元向负载近端前移。

该设计从物理层面缩短瞬态电流回路、降低寄生参数、破解中心芯粒供电拥堵难题,同时彻底释放板级正反面布局空间,为高速信号布线、散热结构优化提供充足余量,适配高密度、高功耗AI板卡设计需求。



四、双路径供电架构:分层适配稳态与瞬态工况

上下双路径协同供电是嵌入式电容方案的核心创新,通过高低频、瞬态与稳态供电路径的功能分工,实现全工况供电优化,是高端PDN分层设计理念的典型落地。




1. 上侧近端路径:低ESL适配高频瞬态负载

AI核心运算时,逻辑单元、矩阵引擎、缓存阵列同步高速切换,产生极大的di/dt电流冲击。电容块上侧近距离导电路径可最大限度压缩高频电流环路、降低寄生电感,在负载瞬时跳变时快速释放电荷,有效抑制电压下冲与高频振铃,提升高频去耦效率,解决传统方案高频响应滞后问题。


2. 下侧远端路径:低阻通路承载稳态供电

针对AI系统长期大电流稳态运行特性,电容块下侧垂直通道路径具备低直流电阻特性,作为主供电通道持续输出稳定电能,可有效降低IR压降、减少通路发热、拓宽VRM调节余量,提升整机供电效率。整体架构实现近端抑制瞬时冲击、远端保障稳态供电的分层协同,全面适配AI系统复杂工况。



五、去除PTH遮挡,打通高密度芯粒供电路径

多Chiplet封装架构中,周边芯粒与BGA阵列占用大量贯穿过孔(PTH)资源。传统背面去耦方案需依靠大量PTH过孔实现板层电流互通,导致过孔密度过载、横向供电铜皮通路断裂,中心高功耗芯粒供电窗口大幅收窄、回流路径损耗激增。

嵌入式电容技术将去耦功能前移至板内顶层,无需依赖贯穿整板的PTH过孔,大幅减少供电网络的过孔遮挡与干扰,保障中心芯粒周边供电铜层与回流路径的完整性,从根源解决高密度封装带来的供电拥堵问题。



六、PDN优化核心:从器件堆叠到全频段阻抗可控

高端AI板卡电源完整性设计的核心是全频段PDN阻抗精准控制与谐振抑制,而非单纯增加电容数量。嵌入式电容技术通过结构优化,同步实现R、L、C三大核心参数的协同优化,达成目标阻抗的精准匹配。


1. 目标阻抗约束供电设计边界

PDN设计遵循目标阻抗准则:系统电压波动容限越小、负载电流阶跃越大,所需PDN目标阻抗越低。AI加速器低电压、大电流、高瞬态波动的工况,对阻抗控制精度提出了极致要求。


2. 多参数协同抑制电压扰动

负载瞬态跃迁引发的电压扰动,由电阻压降、电感瞬态下冲、电容储能不足共同导致。该技术通过降低直流路径电阻、压缩高频回路寄生电感、让电容贴近负载高效储能,全方位改善供电稳定性。


3. 拓宽电容有效工作频段

常规远端贴片电容受布线寄生电感影响,高频工况下去耦性能大幅衰减。嵌入式设计大幅缩短器件互连路径、降低寄生参数,使电容在AI系统高频工作频段内持续保持有效去耦能力,拓宽供电优化覆盖频段。



七、产业化核心壁垒:顺序压合精密制程技术

嵌入式电容技术的落地难点集中于高层厚板的精密制程与可靠性控制,顺序压合工艺是其量产核心门槛。针对40层以上、5mm级AI专用PCB,制程难点主要包括:嵌件高精度定位、多次压合平整度与应力控制、层间结合可靠性、器件周边空洞缺陷抑制、热循环工况结构稳定性,以及后续钻孔、镀铜、测试的全流程兼容性。




该技术量产需三大能力协同:适配多次压合的低损耗、低CTE板材材料体系;高层厚板嵌件压合与可靠性验证工艺;封装-PCB-电源一体化联合仿真设计能力。



八、工程落地价值:兼容标准VRM,降低系统研发成本

嵌入式电容技术可通过优化负载近端PDN性能,弥补板级供电短板,有效降低系统对定制化VRM模块的依赖。采用该架构可直接复用标准化VRM器件,减少电源架构定制开发工作量,提升供应链通用性,缩短产品迭代周期,降低装配导入风险与板面布局压力,显著提升AI板卡量产可行性。



九、行业技术发展趋势

Chiplet异构封装普及推动高端AI硬件设计打破学科边界,传统分立的封装、PCB、电源、信号设计模式已无法适配当前需求,行业呈现四大核心趋势:

1. 去耦网络近端前移:去耦单元从板级远端逐步向BGA近端、板内、封装内迁移,实现低寄生、分层化、全频段去耦;

2. 供电架构垂直化:摒弃长路径横向供电,采用垂直拓扑缩短回路,最大限度降低供电损耗与寄生参数;

3. SI/PI协同优化:高速信号与电源资源深度耦合,需同步规划回流路径、优化过孔阵列、保障参考平面完整;

4. 多维度联合仿真普及:设计验证从单一PI/SI仿真,升级为封装-PCB-VRM全路径建模、时域瞬态分析、热电机械一体化联合验证。



十、国内全产业链布局方向

嵌入式电容PCB技术是我国高端AI硬件国产化突破的关键方向,覆盖整机设计、PCB制造、材料器件、EDA工具四大核心赛道。


1. AI板卡与服务器平台企业

摒弃单纯堆叠PCB层数的设计思路,搭建封装-PCB-电源一体化联合设计体系,重点补齐多电源轨PDN分频段设计、目标阻抗精准优化、板内嵌件DFM/DFR规范、电热协同设计等核心能力。


2. 高端PCB制造企业

聚焦高层厚板量产、嵌入式无源器件集成、多次顺序压合可靠性控制、超低缺陷检测与高端板卡认证体系,突破高端AI PCB工艺壁垒。


3. 材料与无源器件企业

布局适配多次压合的嵌入式电容、低应力树脂板材、层间填充材料等核心国产化原材料,积累极端工况下的器件与材料可靠性数据。


4. EDA仿真工具企业

研发多尺度SI/PI联合建模、嵌件自动布局优化、目标阻抗驱动电容配置、制造约束下的智能设计工具,构建国产化高端板卡仿真平台。



十一、工程落地关键实施建议

为保障技术平稳量产落地,规避设计与可靠性风险,需遵循系统化工程逻辑实施:

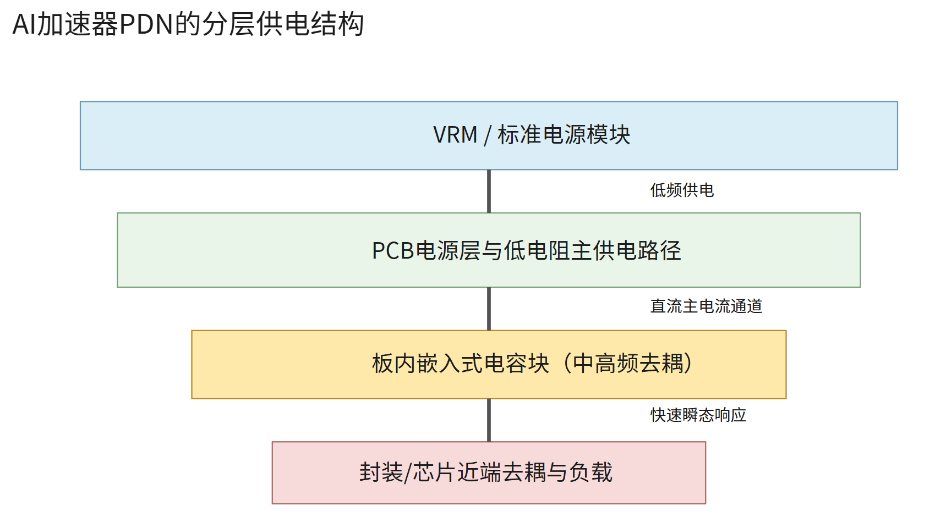

1. 指标先行,按需设计:明确系统最大di/dt、电压纹波容限,精准划分VRM、板内电容、封装去耦的频段分工,杜绝盲目器件堆叠;

2. 构建分层去耦架构:形成“VRM负责低频稳态、板内电容负责中高频补偿、封装去耦负责超高频抑制”的分层体系,均衡全频段供电性能;

3. 前置可靠性验证:提前开展热循环、应力老化测试,规避嵌件引入的层间应力、热膨胀失配等长期可靠性风险;

4. SI/PI协同设计:嵌入式电容布局与高速信号通道、回流路径同步规划,避免电源优化引发信号完整性问题;

5. 建立实测闭环:样机阶段布设电源测点、TDR/VNA验证结构与温升监测点,以实测数据迭代仿真模型,支撑量产决策。




十二、产业赛道价值与风险分析

该领域属于重工程、重验证、重供应链的高端赛道,长期价值突出,核心布局方向包括:高端AI服务器PCB工艺平台、嵌入式无源器件制造、SI/PI协同EDA工具、Chiplet联合仿真服务、国产化高可靠板材与电容体系、厚板测试验证平台。创业团队可聚焦轻量化落地场景:PDN仿真咨询、高速/电源协同设计服务、测试夹具开发、嵌件工艺导入与DFM工具开发。

赛道核心风险在于技术门槛高、验证周期长、头部客户导入标准严苛、样机到量产工艺爬坡难度大,无核心技术与资源积累难以快速盈利。



十三、结语

嵌入式电容块技术本质是高功耗AI板卡供电架构与空间分配逻辑的颠覆性重构,通过去耦前移、双路径分层供电、过孔遮挡消除、精准阻抗控制四大创新,有效解决多Chiplet封装AI系统的供电瓶颈。该技术的普及应用,标志着AI硬件竞争从单一芯片算力比拼,转向封装、板级设计、电源架构、制造工艺、材料器件的全产业链协同竞争

短期内该技术不会完全替代传统方案,但将成为高端AI训练、推理板卡的核心工程方案,为我国高端AI硬件产业链国产化升级提供重要的技术突破口。
