最散热的PCB板——铝基板

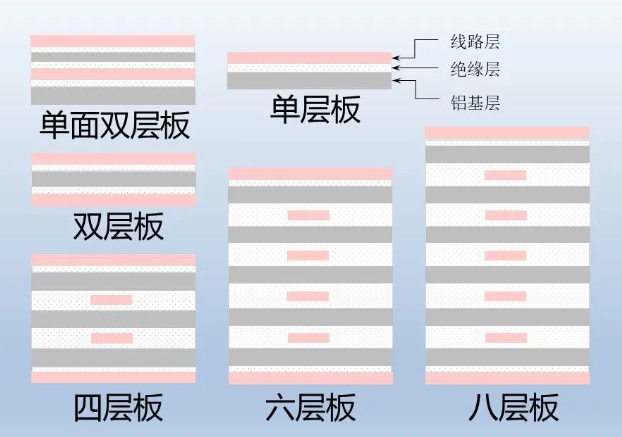

铝基板是一种具有良好散热功能的金属基覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属基层。用于高端使用的也有设计为双面板，结构为电路层、绝缘层、铝基、绝缘层、电路层。极少数应用为多层板，可以由普通的多层板与绝缘层、铝基贴合而成。

单面铝基板：就是只有一层导电图形层与绝缘材料加铝板（基板）。

双面线路铝基板：有两层导电图形层与绝缘材料加铝板（基板）叠加在一起。

多层印刷铝基线路板：由三层及以上的导电图形层与绝缘材料加铝板（基板）交替层压粘结在一起制成的印刷电路板。

按表面处理方式来划分：

沉金板 (化学薄金 化学厚金 选择性沉金)

电金板 (全板电金 金手指 选择性电金)

喷锡板、熔锡板、沉锡板、沉银板、电银板、沉钯板

铝基板工作原理

功率器件表面贴装在电路层，器件运行时所产生的热量通过绝缘层快速传导到金属基层，然后由金属基层将热量传递出去，从而实现对器件的散热（请见图2）。

与传统的FR-4比，铝基板能够将热阻降至最低，使铝基板具有极好的热传导性能；与厚膜陶瓷电路相比，它的机械性能又极为优良。

此外，铝基板还有如下独特的优势：

符合RoHs要求；

更适应于SMT工艺；

在电路设计方案中对热扩散进行极为有效的处理，从而降低模块运行温度，延长使用寿命，提高功率密度和可靠性；

减少散热器和其它硬件（包括热界面材料）的装配，缩小产品体积，降低硬件及装配成本；将功率电路和控制电路最优化组合；

取代易碎的陶瓷基板，获得更好的机械耐久力。

铝基板的构成

线路层

线路层（一般采用电解铜箔）经过蚀刻形成印制电路，用于实现器件的装配和连接。与传统的FR-4相比，采用相同的厚度，相同的线宽，铝基板能够承载更高的电流。

绝缘层

绝缘层是铝基板最核心的技术，主要起到粘接，绝缘和导热的功能。铝基板绝缘层是功率模块结构中最大的导热屏障。绝缘层热传导性能越好，越有利于器件运行时所产生热量的扩散，也就越有利于降低器件的运行温度，从而达到提高模块的功率负荷，减小体积，延长寿命，提高功率输出等目的。

金属基层

绝缘金属基板采用何种金属，需要取决于金属基板的热膨胀系数，热传导能力，强度，硬度，重量，表面状态和成本等条件的综合考虑。

铝基板性能

散热性

目前，很多双面板、多层板密度高、功率大，热量散发难。常规的印制板基材如FR4、CEM3都是热的不良导体，层间绝缘，热量散发不出去。电子设备局部发热不排除，导致电子元器件高温失效，而铝基板可解决这一散热难题。

热膨胀性

热胀冷缩是物质的共同本性，不同物质的热膨胀系数是不同的。铝基印制板可有效地解决散热问题，从而使印制板上的元器件不同物质的热胀冷缩问题缓解，提高了整机和电子设备的耐用性和可靠性。特别是解决SMT（表面贴装技术）热胀冷缩问题。

尺寸稳定性

铝基印制板，显然尺寸要比绝缘材料的印制板稳定得多。铝基印制板、铝夹芯板，从30℃加热至140~150℃，尺寸变化为2.5~3.0%.

其它原因

铝基印制板，具有屏蔽作用；替代脆性陶瓷基材；放心使用表面安装技术；减少印制板真正有效的面积；取代了散热器等元器件，改善产品耐热和物理性能；减少生产成本和劳力。

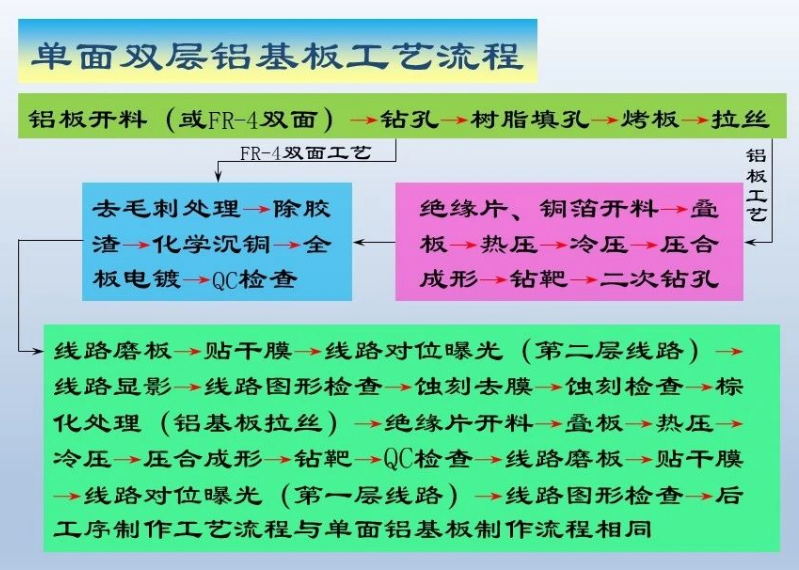

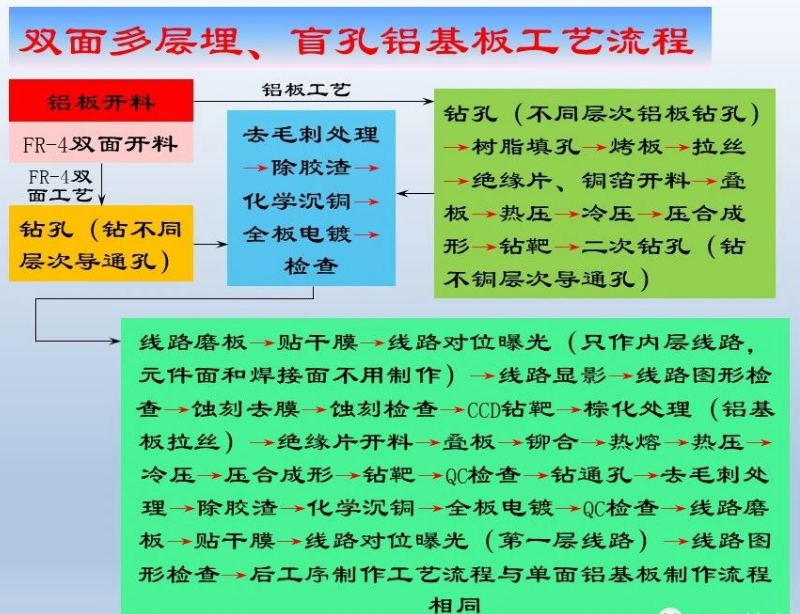

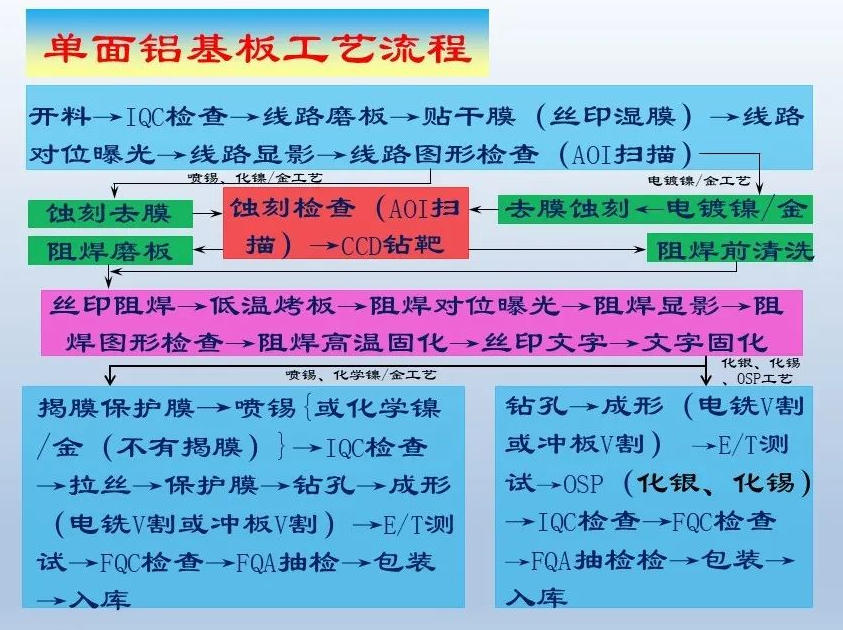

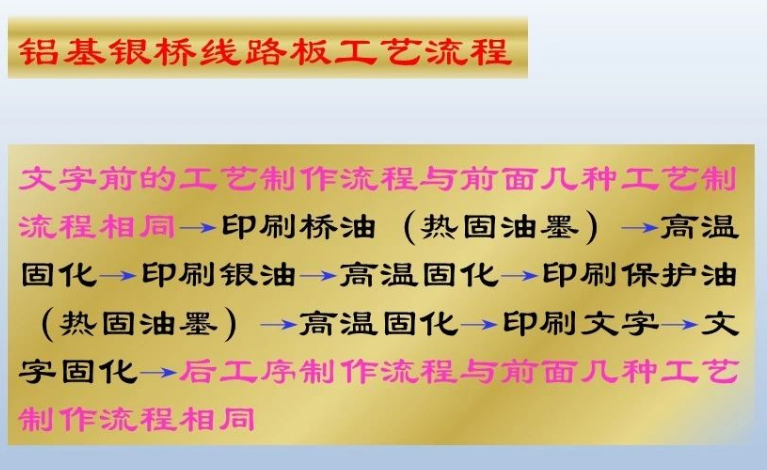

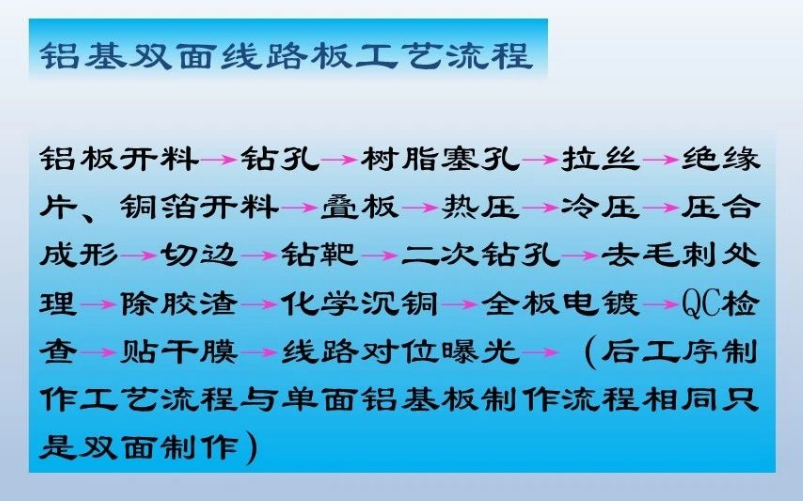

铝基板制作工艺流程

铝基板按照工艺可分为:喷锡铝基板，抗氧化铝基板，镀银铝基板，沉金铝基板等;

按照用途可分为:路灯铝基板，日光灯铝基板，LB铝基板，COB铝基板，封装铝基板，球泡灯铝基板，电源铝基板，汽车铝基板等等。
