12–20 层高速 PCB 叠层设计规范模板

一、适用范围

本叠层设计规范由百能云板基于多年高多层、高频高速 PCB 工程实战经验编制，专为高速数字电路场景打造，适用于 DDR4/DDR5、PCIe Gen3/Gen4/Gen5 及 25Gbps+ SerDes 等高速接口设计。该规范可广泛应用于通信背板、服务器主板、高端消费电子等对信号完整性（SI）、阻抗控制及电磁兼容（EMC）性能有严苛要求的 PCB 设计项目，并直接对接百能云板高精密多层板量产工艺标准，可作为设计与生产衔接的基准文件。

二、通用设计基准

2.1 板厚标准

12 层、14 层 PCB：标准板厚 1.6 mm

16 层、18 层、20 层 PCB：标准板厚 2.0 mm

18 层优化稳健版推荐 2.2 mm

20 层高配版推荐 2.6 mm

以上板厚配置均匹配百能云板压合工艺能力，可有效消除多层板压合过程中的翘曲、层间偏移等量产风险。

2.2 铜厚规范

信号层（S）：0.5 oz（成品铜厚约 0.7 mil），满足高速信号低损耗传输需求。

电源层 / 地层（P/G）：1.0 oz（成品铜厚约 1.4 mil），保障电源载流能力与接地完整性。

铜厚选择符合百能云板高速 PCB 标准制程库，兼顾信号损耗、载流性能与蚀刻精度。

2.3 介质与板材要求

半固化片（PP）：统一选用 1080 / 2116 型号。

板材选型：根据信号传输速率分级选型，须严格匹配损耗与介电常数（Dk）参数。百能云板全面适配从标准级到超低损耗级的高速板材，可提供原厂 Dk/Df 实测参数及工艺适配支持。

2.4 阻抗设计基准

外层微带线：介质厚度 3.5 mil，单参考地平面对地。

内层带状线：上下双地参考，总介质间距 8 mil（上下各 4 mil）。

所有阻抗线宽为理论计算值，量产前可依托百能云板板材参数库及生产工艺模型进行精准微调，确保阻抗合规率。

2.5 层符号定义

S：信号层

G：接地地层

P：电源平面层

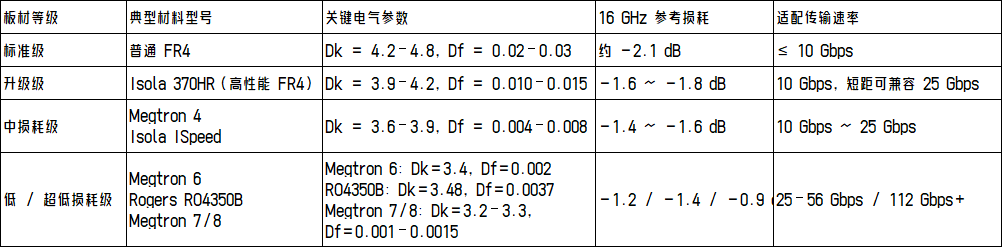

三、高速 PCB 板材选型规范

根据信号传输速率与损耗要求分级选型，适配不同高速应用场景。电参数测试条件：Dk/Df @ 1 GHz / 10 GHz；损耗值 @ 16 GHz、1 英寸线长。百能云板支持全等级高速板材的量产定制及仿真参数输出。

四、各层数 PCB 叠层详细设计方案

所有叠层方案均采用中心对称结构，以消除 PCB 生产翘曲风险，全面适配百能云板高多层板压合工艺。同时，确保每路高速信号具备完整参考平面，优化回流路径，提升信号完整性与 EMC 性能。

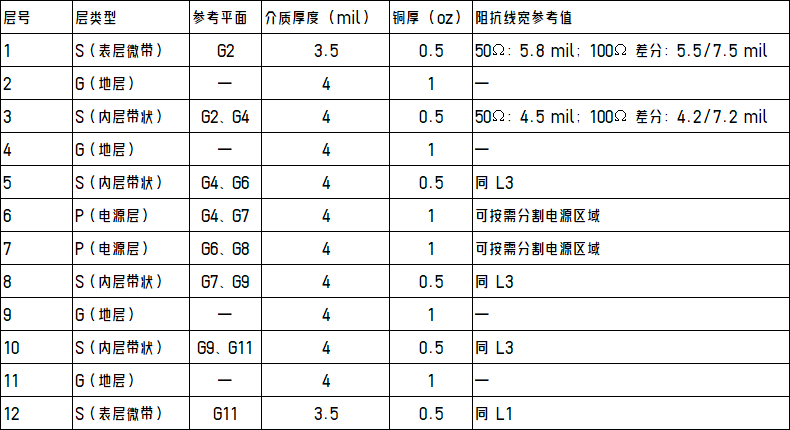

4.1 12 层 PCB（6 个信号层，板厚 1.6 mm）

对称中心：L6 与 L7 之间（双电源层紧邻结构）

叠层顺序：S – G – S – G – S – P – P – S – G – S – G – S

层资源：信号层 6 层、地层 4 层、电源层 2 层，完全对称

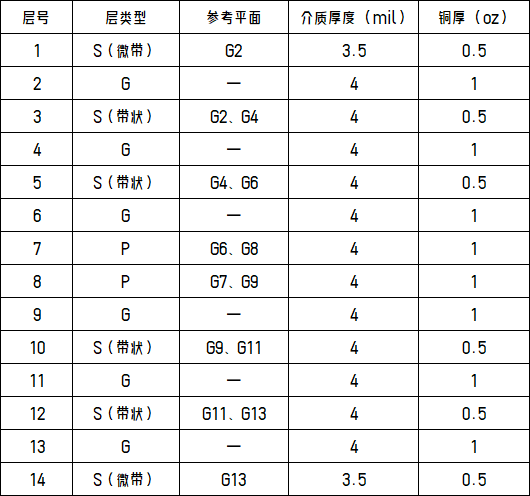

4.2 14 层 PCB（6 个信号层，板厚 1.7 mm）

设计说明：本方案为最优对称结构，支持 6 路高速信号稳定布线。不建议扩展为 8 个信号层，以免破坏参考平面连续性。

对称中心：L7 与 L8 之间（双电源层结构）

叠层顺序：S – G – S – G – S – G – P – P – G – S – G – S – G – S

层资源：信号层 6 层、地层 6 层、电源层 2 层，完全对称

注：阻抗参数同 12 层方案，表层微带参考 12 层 L1，内层带状线参考 12 层 L3。

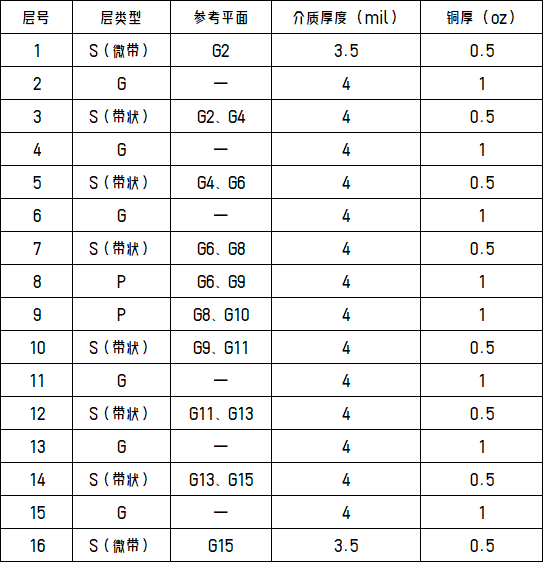

4.3 16 层 PCB（8 个信号层，板厚 2.0 mm）

对称中心：L8 与 L9 之间，全层完美对称。

叠层顺序：S – G – S – G – S – G – S – P – P – S – G – S – G – S – G – S

层资源：信号层 8 层、地层 6 层、电源层 2 层，适配多通道高速布线。

注：阻抗参数同 12 层方案。

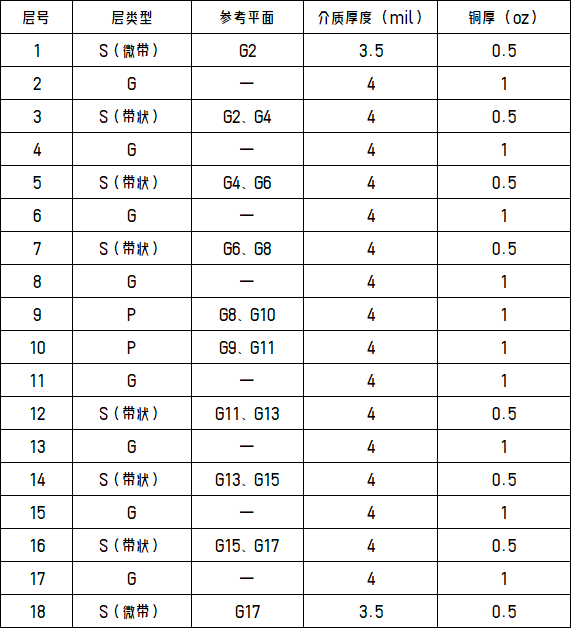

4.4 18 层 PCB（8 个信号层，板厚 2.2 mm）

设计说明：业界主流稳健方案，地层充足，屏蔽与回流性能优异，为百能云板主推的高频高速叠层结构。

对称中心：L9 与 L10 之间。

叠层顺序：S – G – S – G – S – G – S – G – P – P – G – S – G – S – G – S – G – S

层资源：信号层 8 层、地层 8 层、电源层 2 层，EMC 性能显著优化。

注：阻抗参数同 12 层方案。

4.5 20 层 PCB（10 个信号层，板厚 2.6 mm）

设计说明：高端高速板专用对称方案，可支持 10–12 个信号层，兼顾布线密度、信号完整性与工艺稳定性，是百能云板面向算力基站、高端服务器的高阶叠层标配。

对称中心：L10 与 L11 之间。

叠层顺序：S – G – S – G – S – G – S – G – S – P – P – S – G – S – G – S – G – S – G – S

层资源：信号层 10 层、地层 8 层、电源层 2 层。

注：阻抗参数同 12 层方案。

五、叠层参数汇总表

以下为各层数方案的核心参数汇总，统一阻抗基准，方便快速选型。量产前可提交百能云板进行板材参数匹配与工艺校准。

六、通用设计备注

差分阻抗参考

100Ω 差分线：微带结构线宽 / 间距为 5.5 mil / 7.5 mil；带状线结构为 4.2 mil / 7.2 mil。

工艺适配说明

本文所有阻抗线宽为理论计算值。实际生产中，受板材 Dk 值、铜厚偏差、蚀刻工艺等因素影响，量产前必须与百能云板工艺工程师核对并微调阻抗参数，以保障批量生产良率。

结构优势

所有叠层均采用中心对称结构，可有效避免 PCB 因热胀冷缩或压合工艺引起的翘曲问题。同时，确保高速信号具备完整参考地平面，优化信号回流路径，降低串扰与 EMI 干扰。

板材匹配原则

对于 25 Gbps 及以上的高速 SerDes、PCIe Gen4/5 等高带宽信号，必须选用低损耗或超低损耗板材，可直接选用百能云板适配的 Megtron、Rogers 等原厂高频材料。

对于 10 Gbps 以内的常规高速信号，可选用升级级或标准级 FR4 以控制成本，百能云板可提供性价比最优的板材与工艺配套方案。
