百能云板-陶瓷PCB基板新技术与应用讨论会成功举办！

鉴于对新型材料的深度解析，加强对陶瓷基板的认知与探索，近日百能云板组织了一场线上和线下围绕着PCB陶瓷基板新技术与应用的培训讨论会成功举办。此次讨论会，共同探讨并分享PCB陶瓷基板的技术、发展前景及其在各领域的应用。

本次特邀培训嘉宾邹先生在PCB和陶瓷基板制造领域享有一定技术造诣，拥有超过十年的专业经验和广泛的知识储备。曾多次担任过多个PCB工厂的工艺/工程负责人，对于 PCB和陶瓷基板设计和生产过程中所涉及的各种技术和工艺都有着深刻的理解。

本次培训交流会详细介绍了PCB陶瓷基板的核心特点以及最新发展趋势。其中包括陶瓷基板的基本定义、分类以及优缺点、制造工艺、陶瓷板常见问题及检验标准等。值得一提的是，陶瓷基板具有的优良电绝缘性能、高导热性和绝缘性，使其可以承受极端条件下的长时间高频工作。

讨论会上就陶瓷板的优缺点进行了一个详细的说明，现在下面就陶瓷板的优缺点做一个总结。

陶瓷板的优点

1. 陶瓷pcb板有非常好的导热和绝缘性能陶瓷pcb板采用的陶瓷基片做的, 陶瓷基片本身具有非常好的绝缘性能和导热性能,导热系数25~230w,绝缘性能非常好 。

2. 陶瓷pcb板的介电常数非常低,介质损耗小,具有非常好的高频性能,介电损耗小 ,高频性能好, 在高频通讯领域被广泛应用 。

3. 高频陶瓷PCB的介电常数一般至少在5以上,而且介电常数要稳定 ,介电常数低于5做高频陶瓷pcb就比较难.一般要求高介电常数10或者更高,这个具体做多少还是要根据高频需要来确定 。

4. 陶瓷pcb板耐高温 、 耐腐蚀 、 环保 、能在非常复杂环境下 ，长期高频率的工作 ， 使用寿命长 。

陶瓷板的缺点

1.陶瓷pcb板尺寸较小 ，一般尺寸都小于127mm ，特殊定制200mm , 230mm , 一般价格较贵 ，板材成本较高 。另外陶瓷pcb板因为是陶瓷材质 ，不像fr4板那样有更好的韧性 ，可以做一米多长 ，另外就是陶瓷pcb板加工过程容易碎板 ，报废率较高 ，报废率20%左右 。

2. 陶瓷板制作周期长，工艺复杂 。

附：陶瓷板能做单面 ， 双 面 ，4-18层。

尽管陶瓷基板表现出许多优点，但在实际生产过程中仍然面临着诸多挑战。由于陶瓷基板具有固定的尺寸，易碎且加工周期较长，目前大多以单双面为主，最多只能做到四层，这也成为了其大规模应用的一大阻碍。由于价格及工艺性质导致成本比普通的PCB板高很多倍，只能应用于特殊的行业。

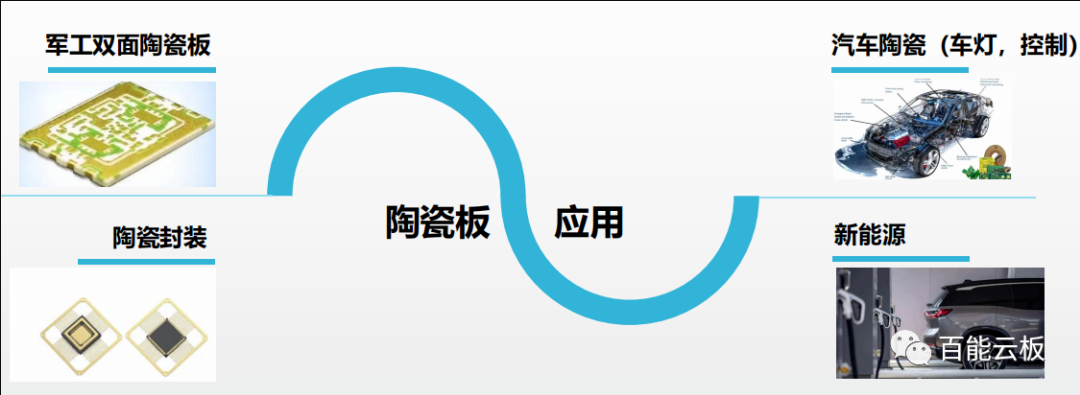

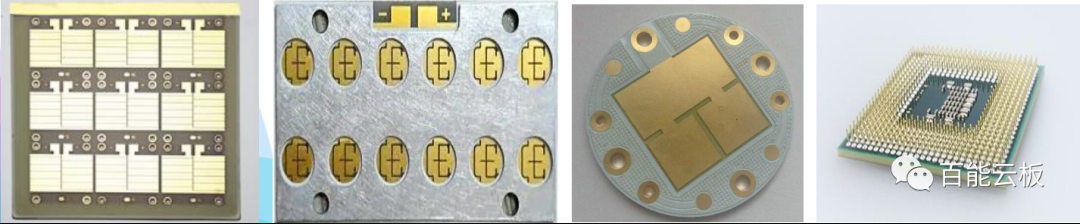

陶瓷板应用场景

陶瓷板产品主要涉及产品类型为汽车、陶瓷封装、新能源等。

陶瓷线路板应用领域

航空航天

在航空航天领域 ，陶瓷线路板因其卓越的耐高温 。耐腐蚀 、耐辐射等特性 ，成为了该领域电子设备制造的重要选择 。

汽车工业

陶瓷线路板作为一种高可靠性 、耐恶劣环境的电子组件，被广泛应用于发动机控制 、底盘控制 、安全系统控制等关键部位 。

能源领域

陶瓷线路板具有优异的耐高温 、耐腐蚀特性 ，能够适应极端环境下的高强度工作

医疗设备

在医疗影像设备(如CT 、M RI等 ) 中，陶瓷线路板被用于信号处理 、图像生成等关键部位 。此外 ，陶瓷线路板还被应用于各种医疗器械 ( 如手术器械 、治疗器械等 )的电子控制系统中 。

通信电子

在移动通信基站 、卫星通信设备、雷达等通信系统中 ，陶瓷线路板被用于信号处理 、功率放大等关键部位。此外 ，陶瓷线路板还被应用于各种通信协议转换器 、光纤通信设备等高端通信产品的制造中 。

消费电子

在电视、音响、游戏机等家电产品的制造中，陶瓷线路板被用于信号处理 、电源管理 、控制电路等关键部位 。此外 ，陶瓷线路板还被应用于各种数码产品的制造中，如手机 、平板电脑 、笔记本电脑等 。

工业控制

用于信号处理 、控制电路等关键部位 。此外， 陶瓷线路板还应用于各种工业仪表的制造中，如压力表 、温度表 、流量表等 。

本次讨论会议中，还分享了陶瓷板的的一些常见问题及检验标准。

陶瓷板的常见问题以及检验标准

1.焊线之前进行加热预处理因陶瓷PCB受到过激光的处理，只有通过合理的加热预处理，才能够使陶瓷PCB升温更加均匀。客户从陶瓷PCB厂家购买陶瓷PCB后，焊线时请尽可能避免温差过大，在焊接时进行提前预热，才能够保证焊线处理之后的陶瓷PCB拥有更好的通电性能。

2.双面陶瓷板，真空覆铜要平整，基板不能有任何杂质异物

3.多层陶瓷板，压合温度控制。

4.转工序要轻拿轻放。

5.每个工序，板表面要绝对清洁

6.激光切割温度不能过高，板边容易发黑.

检验标准

1.板厚测量，正常公差是+/-10%常规（极限+/-0.075mm）

2.外观目测，检查项目：（1）表面干净无异物，平整；（2）板侧面不能发黑

3.孔径大小测量，公差+/-0.075MM常规（极限0.05mm).

4.板的尺寸测量，公差+/-0.1MM.（客户要求的特殊公差例如+/-0.05，+/-0.03MM）要特别注意（价格会增加）

而在价格方面，陶瓷基板的成本取决于多方面的因素，如板层数量、孔径大小、铜层厚度和板材厚度等。这要求公司在制定定价策略时，必须兼顾市场需求和成本控制。

这场为期一个半小时的会议获得了与会者的高度评价，引发了关于陶瓷基板未来发展走向的激烈讨论。邹先生指出，陶瓷基板在低热膨胀系数等方面具有独特优势，并对未来的应用前景充满信心

本次培训讨论会使我们加深了对陶瓷基板技术的理解，同时也为行业的合作和发展提供了良好的交流平台。我们期待在不久的将来能看到更多的应用场景，推动电子工业的不断创新。

关于培训讨论会，百能云板将于12月份组织一场关于“软硬结合板”的技术培训讨论会，届时，将会为大家带来更多精彩的分享，敬请期待！
