(1) PI 加强膜:加强FPC的机械强度,便于表面贴装操作。常见的厚度范围为 300 万至 900 万。
(2)胶水(背胶):厚度根据客户要求而定。
(3)EMI:电磁屏蔽膜,保护线路板免受外界干扰(强电磁区或易感区)。

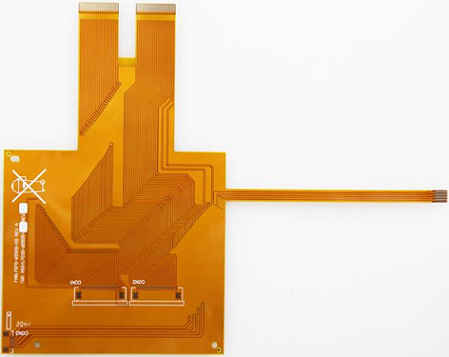

单层软板

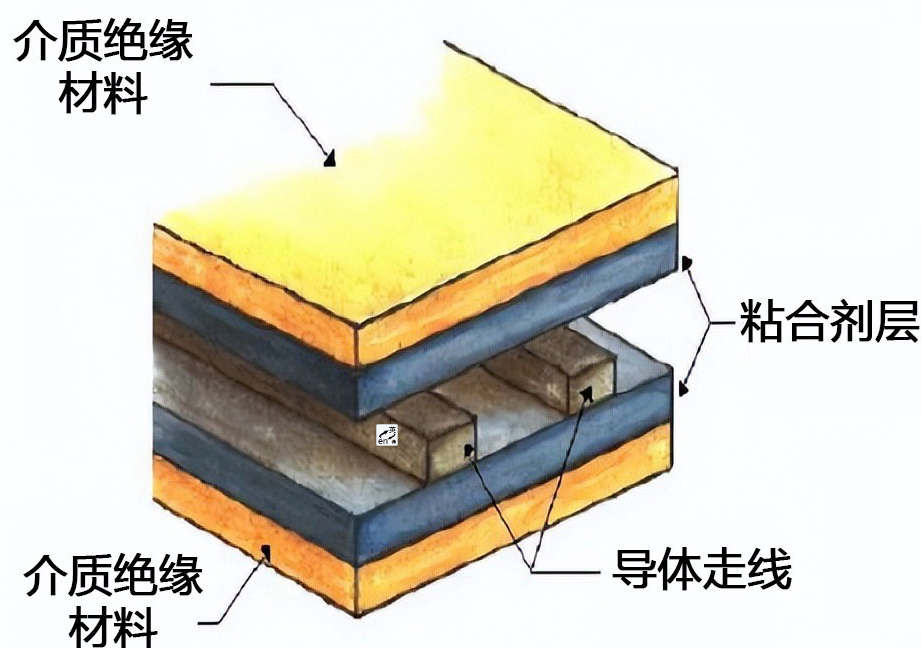

将单面PI覆铜板的材料放在电路上后,再覆盖一层保护膜,就形成了一块只有单层导体的软电路板。
(2)普通双层FPCB

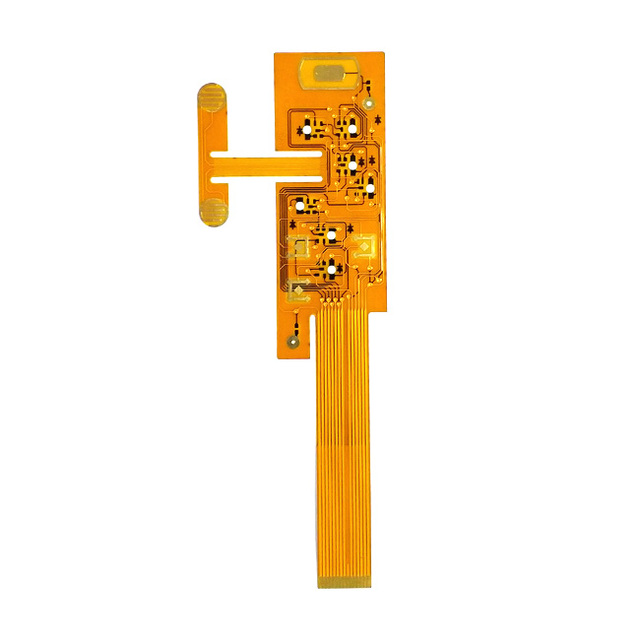

普通双层软板

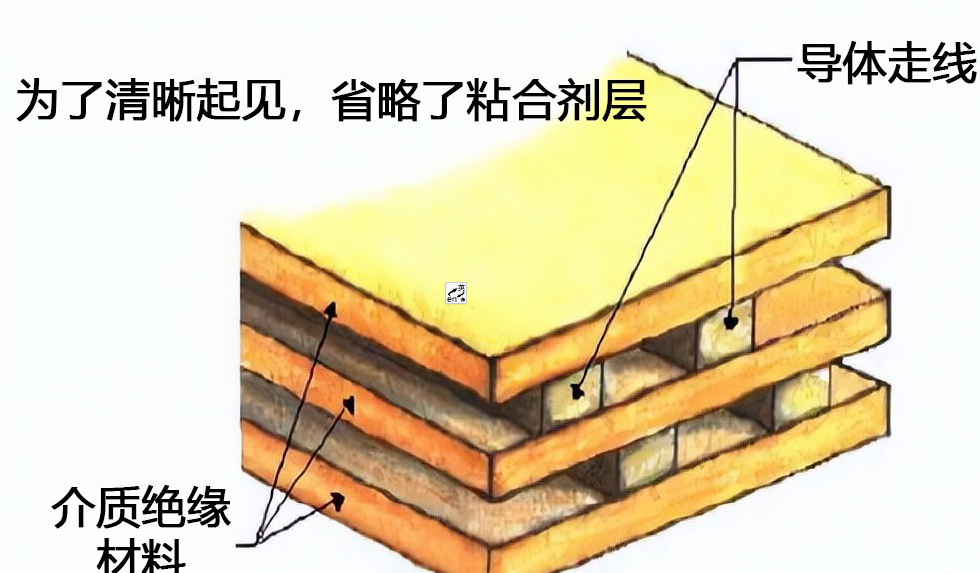

将双层PI覆铜板的材料放在双面电路上后,再在两面覆盖一层保护膜,就形成了双层导体的电路板。
(3)单层FPCB的基板生成
在制作电路的过程中,使用纯铜箔,然后在两面覆盖一层保护膜,形成只有单层导体但两面都裸露的电路板。
(4)双层FPCB的基板生成
将两层单层PI覆铜板用粘合胶压在中间,成为局部具有双层分离结构的双层导体电路板,实现分层高挠曲的电路板地区。
四、FPCB工艺流程

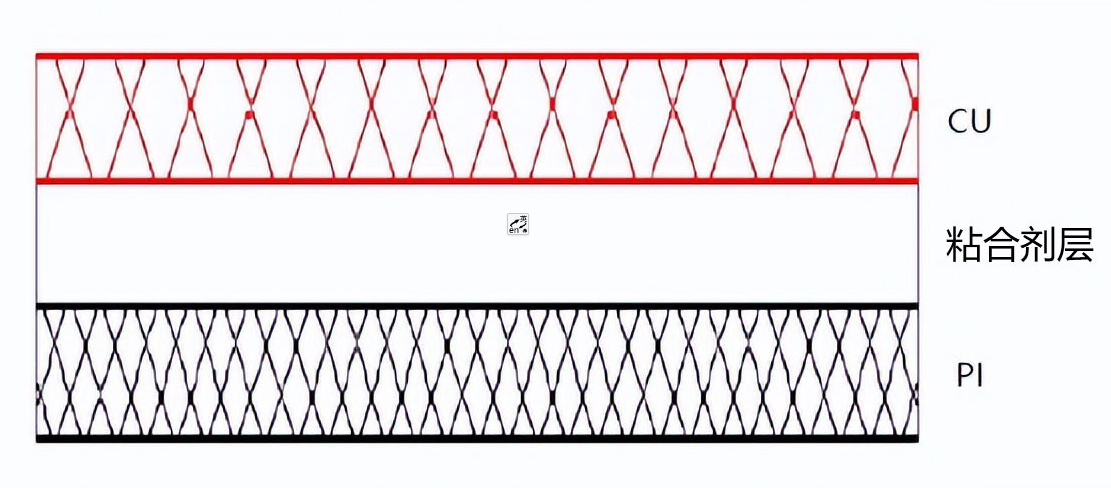

单层板结构
FPCB工艺流程(单层板)——切割→钻孔→晒膜→对准→曝光→显影→蚀刻→剥离→表面处理→覆膜→压合→固化→表面处理→沉淀镍金→印刷字符→剪切→电测→冲孔→终检→包装→出货

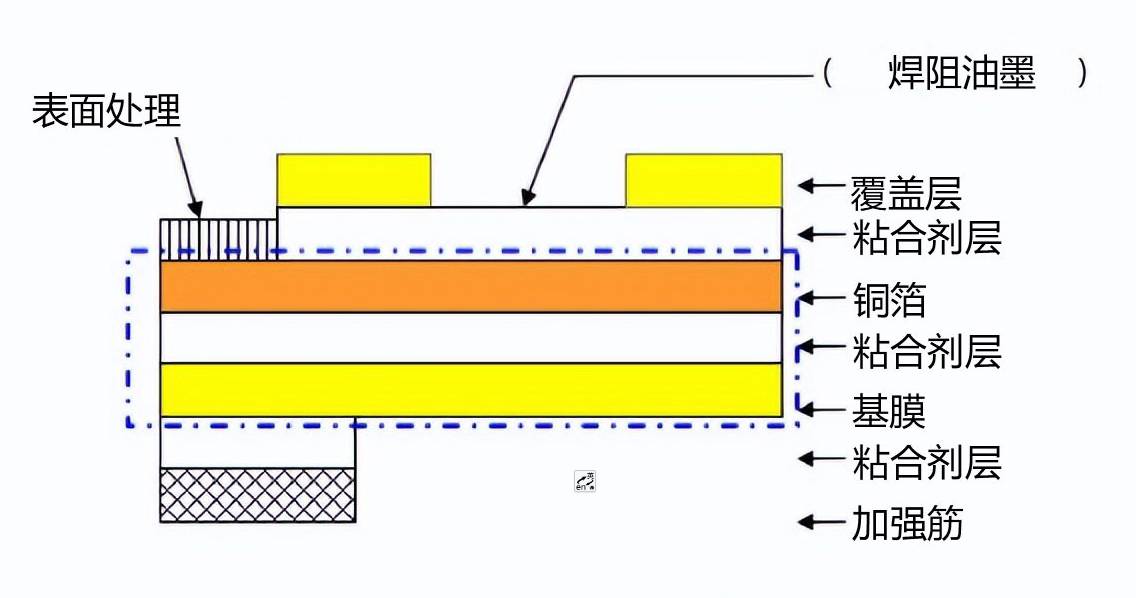

单层板的叠层组成

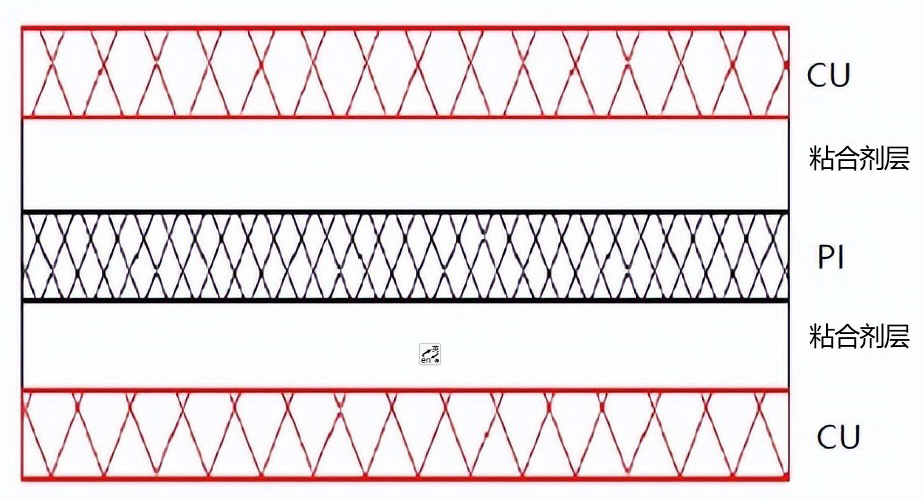

双层板结构
FPCB工艺流程(双层板)---切割→钻孔→PTH→电镀→预处理→晒膜→对准→曝光→显影→图案电镀→剥离→预处理→晒膜→对准曝光→显影→蚀刻→剥离→表面处理→覆盖膜→压制→固化→析镍金字→印字→剪板→电测→冲孔→终检→包装→出货
(1)一次性启动成本高:由于柔性PCB是为特殊应用而设计和制造的,因此启动电路设计、布线和照相板的成本高。除非有特殊需要应用软板,通常应用量不大,小批量应用时最好不要使用。
(2)软板改修难:软板一旦做出来,改起来很困难,因为必须从底图或编译好的光绘程序上改。表面难以覆盖保护膜,修复前去除,修复后恢复。
(3)尺寸受限:FPCB在不普及的情况下,通常采用批量工艺生产,因此受生产设备尺寸的限制,不能做的很长很宽。
(4)操作不当容易损坏:操作人员操作不当很容易造成FPCB的损坏。所以焊接和返工需要经过培训的人员操作。
