陶瓷基板的制造工艺

  • 陶瓷基板
  • 陶瓷基板工艺
2024-06-17 18:25:45
198

在电子陶瓷封装中,陶瓷基板除了为电路和芯片提供结构支撑和电气互连,还必须为其提供良好的热处理以确保正常工作。陶瓷基板主要有平面陶瓷基板及多层陶瓷基板。陶瓷基板按照工艺分为DPC、DBC、AMB、LTCC、HTCC等基板。目前,国内常用陶瓷基板材料主要为Al2O3、AlN和Si3N4。Al2O3陶瓷基板主要采用DBC工艺,AlN陶瓷基板主要采用DBC和AMB工艺,Si3N4陶瓷基板更多采用AMB工艺。


陶瓷基板的制造工艺是一个复杂且精密的过程,通常包括以下几个关键步骤:


膜带成型

首先,需要将原材料制成膜带。




粘贴框架

因为烧结前的陶瓷很柔软,因此我们需要粘上硬框架以固定形状。



VIA加工/埋入导体

接下来,我们要加工上下层导通的VIA,埋入匹配的导体。

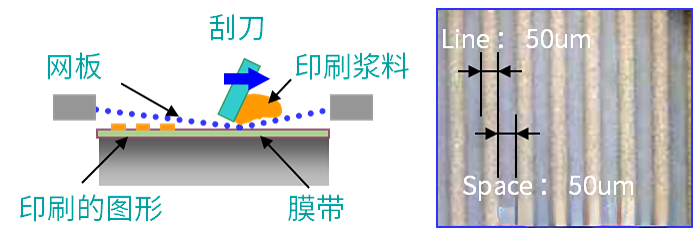

印刷涂层

涂层时,我们要使用到丝网印刷技术,将电气走线的图案印刷在膜带上。

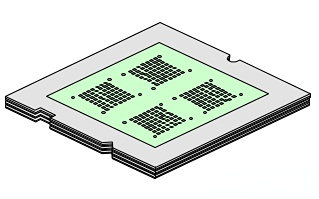

叠层

接着将每一层都打孔,涂层形成后进行叠层。

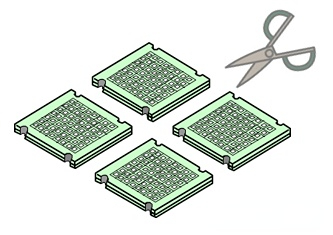

单片化、烧结

烧结之前将基板切割成单片,之后再进行高温烧结。烧结之后陶瓷会变得特别硬。


单片化



烧结

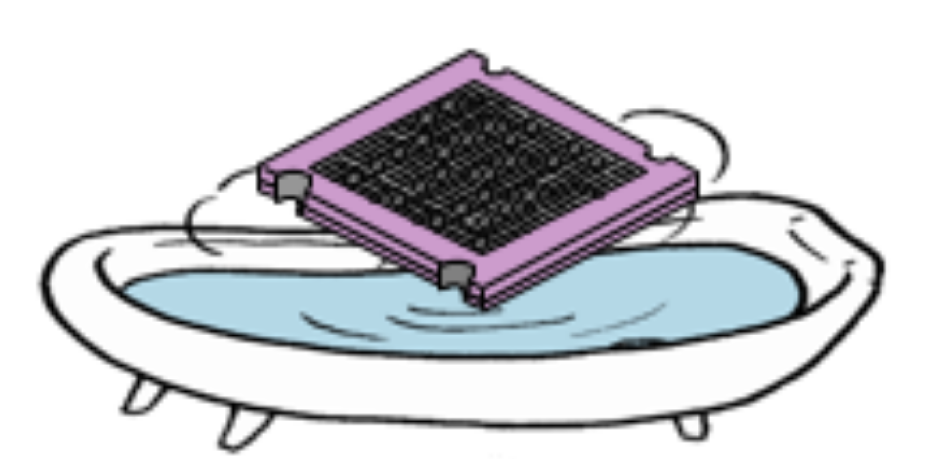

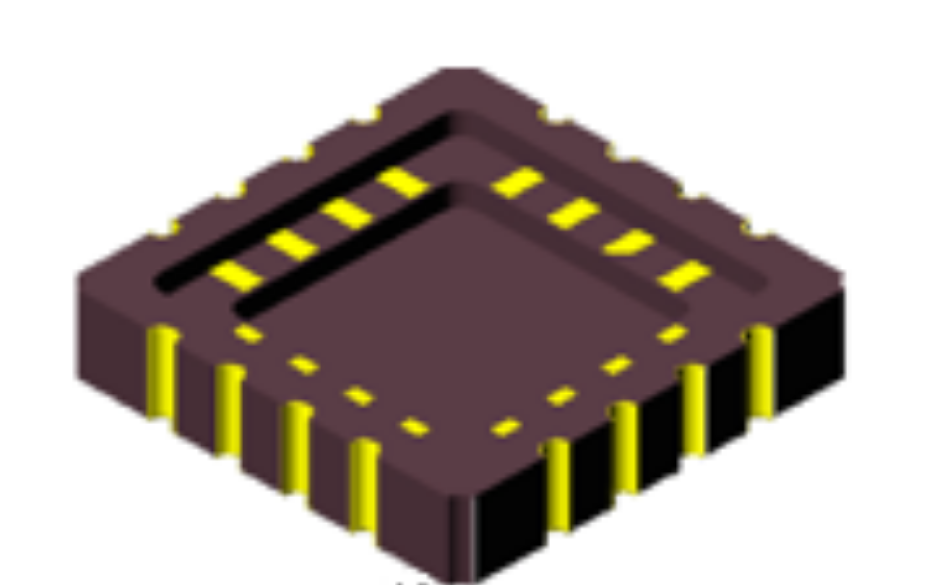

电镀

为了确保封装的可靠性,保护导体,需要将露出陶瓷表面的导体镀镍镀金。

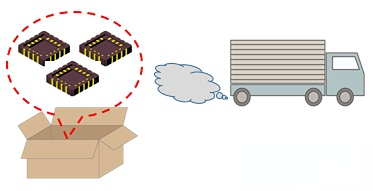

检查、出货

最后我们还会根据客户要求做电气检查、外观检查等,之后再进行装箱出货。
