首页/新闻动态/陶瓷基板材料中的氧化铝、氮化铝、碳化硅性能对比及应用领域

陶瓷基板材料中的氧化铝、氮化铝、碳化硅性能对比及应用领域

2024-08-29 09:14:03

191

陶瓷基板常见的材料主要包括氧化铝（Al₂O₃）、氮化铝（AlN）、碳化硅（SiC）、氧化铍（BeO）和氮化硅（Si₃N₄）。不同的陶瓷基板材料的性能又不一样，今天小编带您了解下陶瓷基板各种材料的性能。

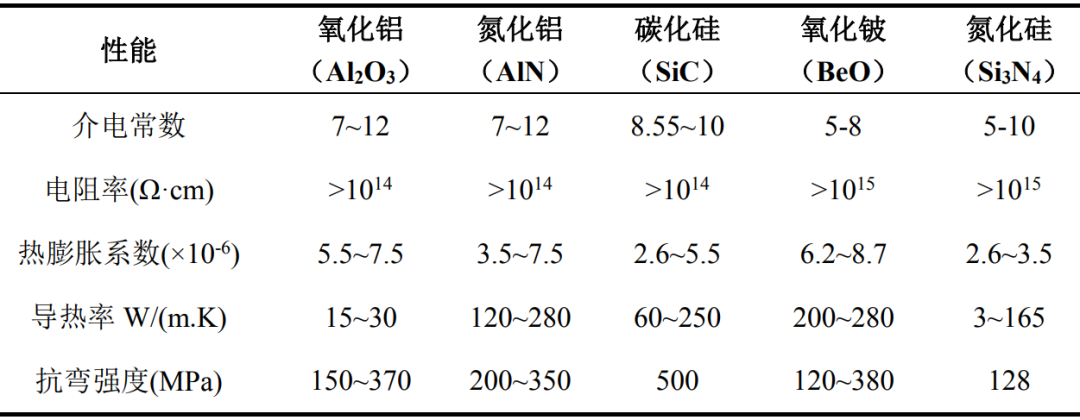

不同陶瓷材料性能对比如下：

氧化铝（Al₂O₃）陶瓷具有产量高、成本低、性能良好等优点，被广泛应用在各类电子产品中；目前，被视为性价比最高的陶瓷材料；但其综合性能没有氮化铝和氧化铍材料好，在电子产品小型化、高频、大功率的发展背景下，氧化铝陶瓷终将被替代。

氮化铝（AlN）材料热导率是氧化铝材料的4~7 倍，具有机械强度高、耐蚀性好等优点，所以被认为是最具发展前途的高导热陶瓷材料。但是，该材料目前制备难度较大，不能大批量生产，限制了其在封装领域应用。在解决制造瓶颈后将会迅速占领市场。

碳化硅（SiC）陶瓷的单晶碳化硅在室温下具有很高热导率，但SiC多晶体热导率很低。此外，SiC陶瓷介电常数是AlN陶瓷的4倍，不能应用在高频环境。总之，SiC 性能一般，现有研究者发现在其中掺杂可大幅提高基板性能，还有待更深入的研究。

氧化铍（BeO）陶瓷有很好的热导率、机械强度和介电常数，综合性能良好。但BeO 生产过程温度高达1900℃，成本高，且制备过程会产生有毒的Be(OH)2 气体，对人体危害极高，这些缺点限制了其在电子封装方面的应用。目前，主要应用在军工核能等领域。

氮化硅（Si₃N₄） 耐磨性好，抗弯强度大，热膨胀系数小，是综合机械性能最优的陶瓷材料，但其制备成本高，工艺复杂，散热性存在不足，常用于对强度要求高但散热要求低的场合。

4层LED 分区调光刚挠结合板（Rigid-Flex PCB）

16层工控主板PCB

20层2阶HDI PCB板
