高频高速PCB板材选型：从参数本质到工程落地的专业指南

在常规PCB设计认知中，板材常被简单定义为承载线路、实现结构支撑的物理基材。然而在高速数字电路、微波与毫米波射频设计场景中，这一认知可能成为产品性能与可靠性的核心隐患。PCB板材本质上是核心电子元器件，而非单纯的结构载体——其材料特性直接决定设备的电气性能、生产可制造性及长期服役可靠性。

随着数字信号传输速率持续提升、射频工作频率迈入微波乃至毫米波频段，PCB基材的材料属性对系统性能的影响被无限放大。适配工况的板材可保障信号传输稳定、量产效果可控；选型失误则会引发介质损耗超标、信号时序漂移、阻抗失配等隐性问题，导致产品性能不达标、量产良率失控。这一技术痛点在5G/6G通信基建、网络通信硬件、车载雷达、航空航天射频系统等高精尖领域表现尤为突出。

此外，PCB芯板与PP半固化片均存在有效期，工程应用中必须严格执行先进先出（FIFO）的物料管理原则，避免材料老化导致的介电参数偏移、层压附着力下降等质量问题。

一、核心认知：高频高速板材主动决定系统性能

现代高频高速PCB板材不具备被动支撑属性，其核心物理与电气参数会直接参与信号传输、电磁耦合、热应力适配等系统工作过程。材料选型绝非依托供应商推介的经验性操作，而应是一套基于标准、数据可验证、测试可复现的结构化工程体系。

严格的选型逻辑必须依托IPC国际行业标准、实测验证数据及标准化测试方法搭建——这是消除“仿真结果完美、硬件实测异常”这一行业共性鸿沟的关键。板材介电特性、热学特性、机械特性、导体匹配特性的综合优劣，直接界定高速射频产品的性能上限。

二、高速板材核心评估维度：电气、导体、热机、工艺全覆盖

（一）核心电气参数：决定信号传输性能上限

不同型号的芯板与PP材料，在电气、机械、热学性能上存在显著差异，其中介电常数（Dk）与损耗因子（Df）是高速高频选型的两大核心指标。

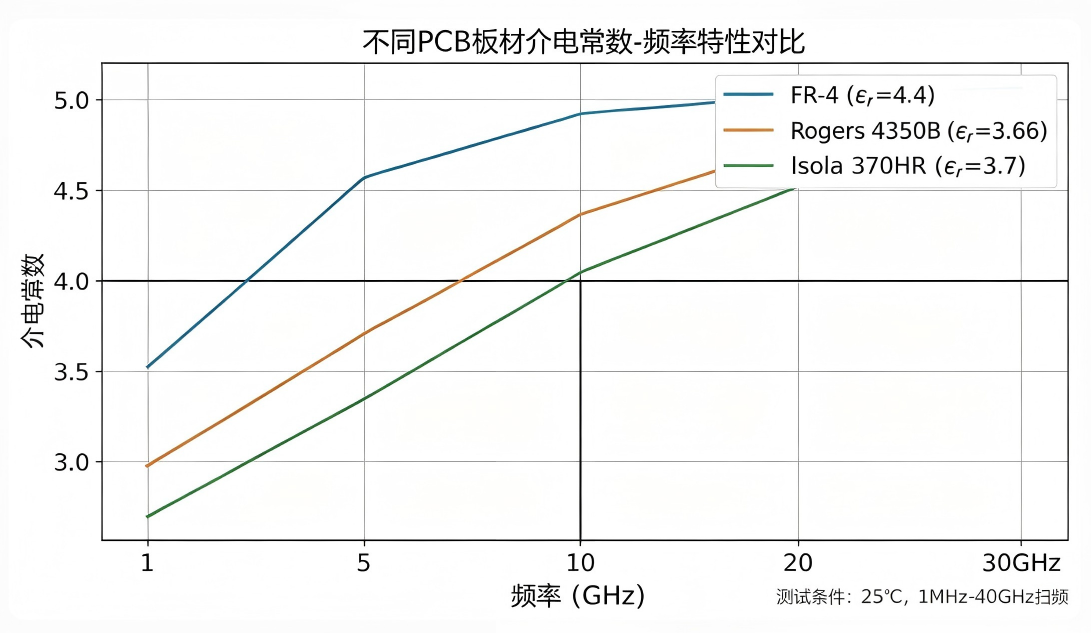

1. 介电常数（Dk）：管控信号速度、时序与阻抗稳定性

Dk是表征电磁能量在介质中传播速率的核心参数，直接决定信号传输延迟、时序对齐精度与阻抗一致性。低Dk板材可有效提升信号传输速率、降低传输延迟，保障多通道串行接口、并行总线的时序同步性，是高速数字设计的基础保障。

主流板材频段适配特性：

增强型FR-4：高频工况下Dk参数偏移明显，性能稳定区间集中在3~10GHz，仅适用于中低频高速场景；

碳氢陶瓷复合材料：Dk温漂与频漂特性优异，在10~30GHz及以上毫米波频段可保持稳定时序性能；

PTFE及高端改性材料（松下M6、M7等）：Dk各向异性小、频段稳定性极强，是56G-PAM4、112G-PAM4超高速传输及毫米波射频设计的核心选型。

工程选型中极易忽略介电各向异性特性：绝大多数PCB板材在X-Y平面与Z轴方向上的Dk值存在明显差异。若仿真直接套用手册中的通用Dk参数，将导致微带线、带状线、波导及谐振结构的仿真数据与实测数据严重偏差。

为保障数据精准可追溯，Dk测试必须严格遵循IPC-4101/4103板材规格标准，并采用IPC-TM-650标准化测试方法。统一数据源是解决仿真与实测脱节的核心手段。

2. 损耗因子（Df）：限定信道传输距离与信号质量

如果说Dk决定信号传输速度，Df则直接决定信号的介质衰减程度。工作频率越高，介电损耗的影响越显著，直接制约信道最大传输长度、眼图张开度及信噪比——在PAM4高阶调制高速链路中影响尤为致命。

Df数值越大，插入损耗随频率、传输距离的上升速率越快，会大幅缩短背板、高密度互连结构的有效信道长度；在射频设计中，Df超标会降低电路品质因数（Q值）与天线辐射效率，直接影响射频系统灵敏度与覆盖性能。

需重点关注：供应商常规标注的Df值多基于1GHz或10GHz单点频率测试。工程师横向对比选型时，必须统一采用IPC-TM-650标准测试条件，非标准定制测试数据不具备选型参考价值，极易造成误判。

（二）导体损耗控制：铜箔粗糙度与表面处理的隐形影响

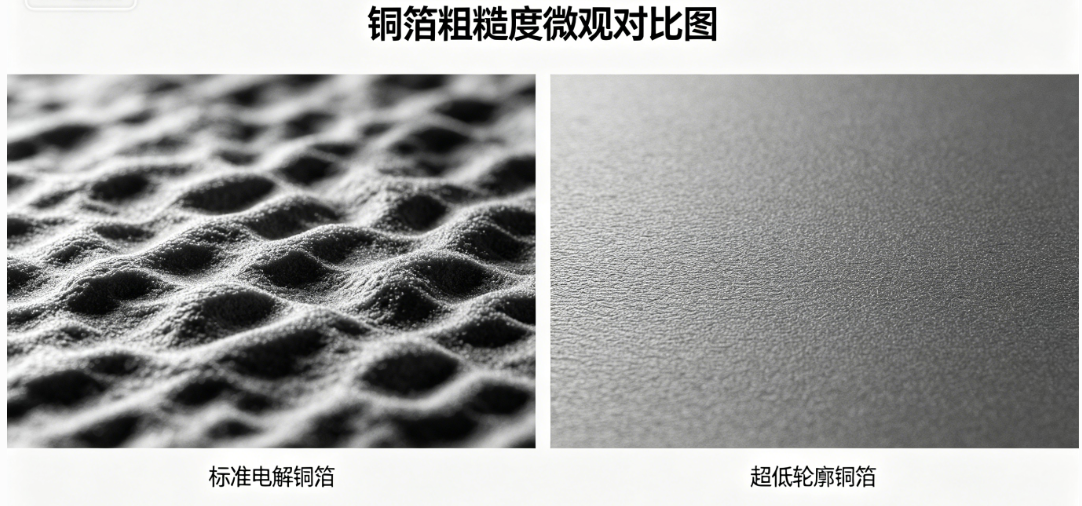

1. 铜箔粗糙度的高频损耗机制

高频工况下的趋肤效应使电流集中于铜箔表层极薄区域，铜箔粗糙度会增加电流传输路径长度与回路电阻，加剧信号衰减。即便搭配超低损耗介质板材，整体电气性能仍会大幅劣化。铜箔粗糙度直接决定系统最大传输速率、有效信道长度、射频插入损耗斜率以及信号相位噪声、时序抖动等指标。

依据IPC-4562铜箔标准，主流铜箔等级分为：标准电解铜箔（ED）、低轮廓铜箔（VLP）、超低轮廓铜箔（HVLP）及压延铜（RA）。其中VLP、HVLP铜箔可显著降低高频导体损耗，RA压延铜表面平整度最优，是超低损耗高速链路及柔性电路的首选材料。

2. 表面处理的高频损耗差异

当工作频率超过2.4GHz或走线长度达到数十厘米时，表面处理工艺将成为系统总损耗的核心贡献项。ENIG沉金工艺中的镍层射频导电性能较差，会引入额外高频损耗；而OSP有机保焊膜、沉银工艺可保留平整铜面，高频损耗更低，更适配高速高频信号传输场景。

（三）热学与机械性能：保障产品长期可靠性

高速高频系统长期工作在高温、冷热循环、振动冲击、湿热等复杂工况下，稳定的电气性能必须依托可靠的热学与机械特性支撑。核心评估参数如下：

Tg玻璃化转变温度：保障板材树脂体系在高温工况下的结构稳定性，避免高温软化变形引发线路故障；

Td热分解温度：决定板材耐受无铅焊接高温冲击的能力，是量产制程可靠性的核心指标；

CTE热膨胀系数：核心可靠性参数，直接防范冷热循环下的过孔疲劳、孔壁开裂及层间分层问题。

尤其在FR-4与PTFE的混压复合结构中，各材料CTE参数的匹配精度直接决定产品长期可靠性。参数失配会导致后期机械应力堆积、时序漂移、层间分层等隐性失效问题。

行业验收应严格遵循两大标准：IPC-6012刚性PCB验收标准与IPC-6018射频/微波PCB验收标准。其中IPC-6018针对超高速、高频场景，对介质均匀性、铜层附着力、参数一致性提出了更严苛的技术要求。

（四）工艺适配性：材料性能落地的关键保障

高性能高频板材的性能优势无法脱离精密制程实现。若PCB厂商缺乏对应材料的加工经验，会出现板材气孔、铜面粗糙、层间粘合不良、尺寸精度偏移等制程缺陷，直接抵消材料本身的高性能优势。

其中PTFE材料制程要求最为严苛，需配套定制化工艺：等离子/钠蚀刻表面活化处理、专用钻孔参数、改良去毛刺工艺、熔融键合层压工艺等。制程精度直接决定介质层与导电层的结构质量，是信号传输性能达标的核心前提。

设计阶段需依托IPC-2221、IPC-2222可制造性设计标准，提前与PCB厂商协同完成叠层结构优化与工艺能力匹配，确保仿真设计性能可完全落地于量产生产。

三、主流高频高速板材系列特性与典型应用

基于电气性能、制程难度与成本区间的差异化特性，行业主流高速板材的适配场景清晰划分：

增强型FR-4：相较于标准FR-4，Dk/Df控制精度更高、Tg温度更高，性价比优异。适配2.5~10+Gbps高速数字传输及3~6GHz射频电路场景，是中高速通用选型；

PTFE纯氟材料：具备极致低损耗、全频段Dk稳定的特性，缺点为成本高、制程复杂，遵循IPC-4103标准管控。主要应用于30~100+GHz毫米波射频、雷达、天线及超高速数字核心电路；

碳氢陶瓷填充材料：兼顾低损耗性能与优良可制造性，适配混压复合结构，解决了PTFE的制程难题。核心适配10~40GHz射频电路及10~56Gbps高速数字通道；

松下Megtron系列：专为25G/56G/112G超高速传输设计，Df损耗极低、热稳定性优异，可兼容传统PCB量产工艺。广泛应用于路由器、交换机、高速背板及高性能计算（HPC）系统。

四、行业前沿合规预警：必须规避的材料法规风险

当前高速板材选型面临两大核心法规管控风险，直接影响材料供应链稳定性与项目合规性，工程师需在设计初期重点排查：

PFAS全氟物质限制风险：多数常规PTFE板材含全氟烷基和多氟烷基物质（PFAS），欧盟ECHA已启动REACH法规下的PFAS全域限制提案，落地后将直接导致部分PTFE材料断供、合规失效；

DBDPE高关注物质风险：部分Megtron系列板材配方含十溴二苯乙烷（DBDPE），该物质已被列入SVHC高关注物质清单，存在合规受限风险。

工程落地需提前核查材料合规声明，联合PCB工程团队筛选电气、热学、可靠性达标且合规的替代板材，规避项目量产中断、产品不合格等风险。

五、工程落地权衡：尺寸、供应链与一致性管控

1. 实际选型的工程权衡

理论选型需结合量产实际约束：介质层减薄可优化高速信号性能，但会加剧PCB翘曲风险、降低绝缘耐压性能；高端高频板材普遍存在交期长、库存稀缺问题，行业常通过混压结构设计平衡性能与供应链需求。

设计阶段匹配厂商现有库存材料，不仅能缩短量产交期，更能杜绝工厂应急替换材料导致的参数偏移、性能波动等批量质量问题。

2. 全流程一致性管控：文档与协同体系

批次一致性、供应链一致性是高速PCB量产的核心难点，标准化文档与上下游协同是把控品质的关键。完整的层压结构技术文档需明确标注：IPC对应规格标准、介质厚度与树脂含量、目标Dk/Df参数、IPC-4562铜箔等级、受控阻抗指标、IPC-TM-650测试方案、IPC验收标准及特殊制程工艺要求。

项目初期需与PCB制造商深度协同，提前验证叠层可行性、阻抗公差、CTE匹配性及钻孔工艺风险，从源头规避改版返工、性能不达标问题。同时，所有入库材料需留存批次编号及CoC合规证明，落实入库前全检机制，实现全流程可追溯。

六、总结

高速数字与射频PCB设计中，板材选型无“将就”空间。随着工作频率持续提升、设计余量不断压缩，介质电气参数、铜箔品质、表面处理工艺、制程管控能力环环相扣，直接决定产品性能与量产稳定性。

摒弃经验化选型思维，建立标准化、数据化、可追溯、可制造的材料选型体系，在项目初期锁定最优材料方案，并依托专业PCB制造团队落地工艺细节，是解决“仿真达标、实测异常”、实现产品性能稳定与批量量产的唯一核心路径。
