射频与微波PCB设计：从材料选型到制造落地的全流程指南

随着无线系统在人工智能基础设施、汽车雷达、航空航天、卫星通信、Wi-Fi、5G及物联网设备中的广泛应用，射频与微波PCB设计的重要性日益凸显。随着工作频率的升高，PCB走线已不再等同于简单的导线——每一条线路、每一个过孔、连接器及材料都成为电气系统的有机组成部分。

什么是射频与微波印刷电路板设计？

射频与微波PCB设计专注于高频工作电路，此时传输线效应、阻抗控制与电磁行为成为设计的关键要素。

传统低频PCB设计主要将走线视为电气连接。而在射频与微波系统中，走线表现为受控传输线，必须保持恒定阻抗并尽可能减小反射与损耗。

许多现代应用跨多个频段运行，例如：

915 MHz

2.4 GHz

5 GHz

24 GHz

28 GHz

39 GHz

77–81 GHz

这些频率广泛应用于无线网络、雷达、卫星通信、汽车传感及毫米波系统。

PCB材料在射频设计中为何如此重要？

PCB材料直接影响信号损耗、阻抗稳定性、热性能及可制造性。其中两项最重要的材料特性为：

介电常数（Dk）

Dk影响信号传播速度与阻抗。稳定的Dk有助于在频率和温度变化条件下保持可预测的射频性能。

介质损耗因子（Df）

Df衡量信号能量以热量形式损耗的程度。低Df材料可减少插入损耗，并在高频下提升信号完整性。

标准FR-4适用于部分低频射频应用，但高频系统通常需要：

低损耗FR-4混合材料

碳氢陶瓷层压板

基于PTFE的材料

这些材料可提供更低的插入损耗和更稳定的射频性能。

射频电路板中采用哪些传输线结构？

射频PCB布局依赖于可控阻抗传输线，常见结构包括：

微带线

微带线将信号布线于参考平面上方的外层。其布线和探测较为简便，但更易受环境因素影响而产生阻抗变化。

接地共面波导（GCPW）

GCPW在信号走线旁增设接地铜线，以提升场封闭性、隔离度及发射性能。

带状线

带状线将信号走线置于PCB叠层内部的参考平面之间，可提供强屏蔽和更低的串扰，但需要更严格的制造控制，且不利于调试。

最佳结构的选择取决于频率、布线密度、隔离需求及可制造性。

哪些布局实践能提升射频性能？

射频PCB布局对系统性能具有重大影响。关键最佳实践包括：

保持连续的接地平面

保持射频线路短且直接

避免大回流电流路径中断

在敏感射频结构周围设置过孔围栏

精心设计连接器发射结构

将噪声数字电路与敏感射频段分离

在更高频率下，即使是微小的布局不连续也会影响插入损耗、回波损耗及辐射性能。

过孔如何影响射频PCB性能？

过孔会引入电感和不连续性，若控制不当可能降低射频性能。常见策略包括：

对短管过孔进行背钻

使用盲孔或埋孔

在层过渡处添加缝合过孔

尽量减少不必要的层变更

在微波频率下，过孔过渡通常应使用电磁仿真工具进行建模。

射频与微波PCB如何测试？

测试用于验证PCB在工作频率下的性能是否正常。常见射频测试设备包括：

矢量网络分析仪（VNA）

频谱分析仪

时域反射计（TDR）

工程师使用这些工具测量：

回波损耗

插入损耗

阻抗不连续

谐波与杂散发射

群延迟与相位行为

正确的校准与夹具设计对于获得准确的测量结果至关重要。

哪些IPC标准适用于射频PCB设计？

射频与微波PCB制造中常引用的IPC标准包括：

IPC-2221

IPC-2226

IPC-6012

IPC-6018

IPC-TM-650

这些标准有助于界定射频与微波PCB的设计要求、材料性能、制造质量及测试方法。

为何制造精度在微波频率下更为关键

在微波频率下，制造公差直接影响电气性能，涉及因素包括：

铜厚

线宽变化

介质厚度

铜箔粗糙度

蚀刻补偿

上述因素均会影响阻抗与插入损耗。因此，射频PCB制造需要设计团队与制造团队紧密协作。受控阻抗规划、叠层验证及DFM审查应在项目早期阶段开展。

结论

成功的射频与微波PCB设计需要将扎实的电气工程、受控PCB布局、材料选择与严格制造相结合。

最可靠的射频PCB流程应做到：

首先明确电气需求

根据损耗与稳定性选择材料

采用受控布局

通过测量验证性能

尽早实现设计与制造的对齐

随着无线系统不断向更高频率和更严格公差演进，工程与制造之间的早期协作对于实现可预测的射频性能愈发重要。

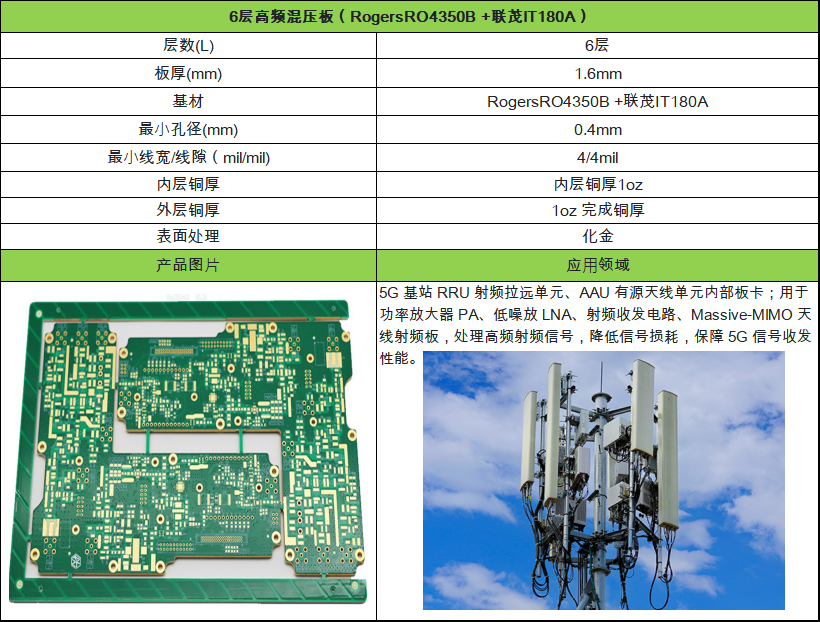

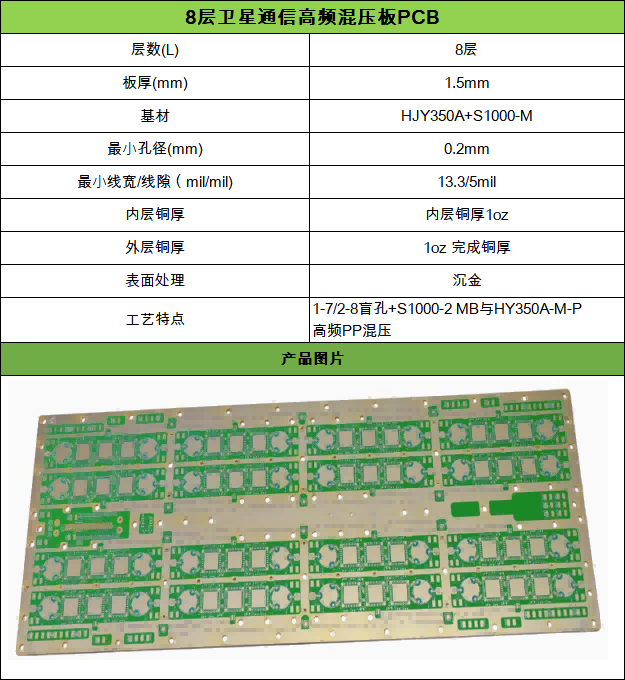

百能云板高频板部分产品展示
