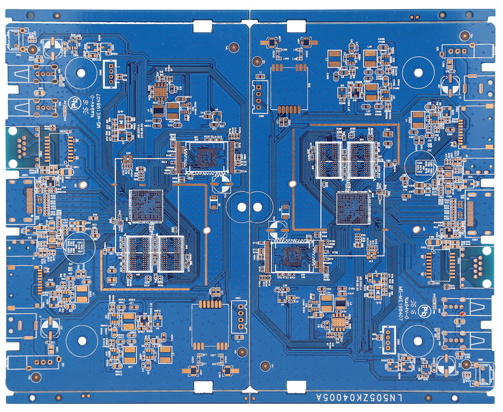

四层PCB

层数：4层

类型：阻抗板

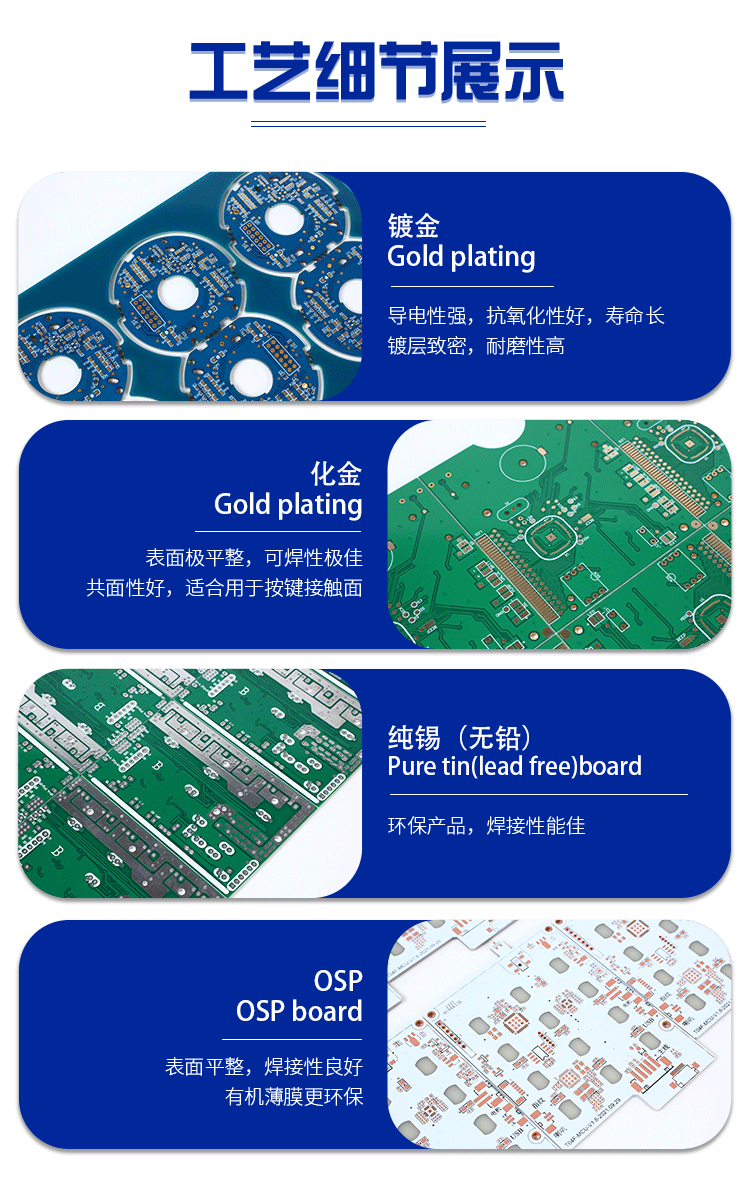

表面处理：OSP

最小孔径：0.20mm

最小线宽：0.125mm

最小绿油桥：0.10mm

四层阻抗PCB板是一种专业设计的多层印刷电路板（Printed Circuit Board, PCB），其结构包含四个独立的导电层，旨在提供精确的信号传输性能。在四层PCB中，至少有两个信号层与电源层（VCC）和接地层（GND）交错分布，以控制和优化信号传输的阻抗。以下是四层阻抗PCB板的主要特点和设计考量：

**信号完整性**：通过精准控制PCB走线的宽度、间距、以及与参考平面（电源层或地层）的距离，来实现特定的阻抗值，确保高速数字信号或模拟信号传输时的信号完整性。

**降低干扰**：信号层与电源层、地层紧密配合，可以有效减少电源噪声和电磁干扰（EMI），提高电路的抗干扰性能和信噪比。

**两种常见堆叠类型**：
- 类型1：信号-GND-VCC-信号：顶层和底层均为信号层，中间夹有电源层和地层，这种结构利于关键信号层的阻抗控制和电源分配。
- 类型2：GND-信号-信号-GND：上下两层为地层，中间夹两个信号层，这种结构适用于需要大量接地连接且信号抗干扰要求较高的情况。

**成本与性能平衡**：四层PCB相较于双层PCB，虽成本有所上升，但通过增加内层，实现了更好的信号质量、更小的封装尺寸、更高的集成度和更好的抗干扰能力。

**应用领域**：

四层阻抗PCB板广泛应用于通信设备、高速数据处理系统、射频模块、电源管理模块、汽车电子、医疗设备以及其他需要严格控制信号传输品质的高精密电子系统中。
