影响PCB板阻抗的因素及对策

电子产业年增长率将超过20%，而PCB电路板行业也将随整个电子行业的快速发展而增长，增长率同样超过20%。世界电子工业的科技革命与产业结构变迁为印刷电路的发展带来了新的机遇与挑战。印刷电路顺应小型化、数字化、高频化以及电子设备多功能化的趋势演进。作为电子设备内部电力互联的核心组件——PCB中的金属线，其作用已不仅是承载电流流动，更是充当了信号传输线的角色。也就是说，对于承载高频信号和高速数字信号传输的印刷电路板，除了常规的电路（或网络）通断及短路测试是否符合要求外，还必须关注特性阻抗值是否处于规定的合格范围内。唯有这两方面均达标，才能认定印制板符合要求。

印刷电路板所提供的电路性能必须能够有效防止信号传输过程中的反射，保持信号完整性，减少传输损耗，并起到阻抗匹配的作用，以确保一个完整、可靠、无干扰、无杂讯的信号传输。本文就实际中广泛应用的表面微带线结构多层板的特性阻抗控制问题展开讨论。

表面微带线及特性阻抗

表面微带线因其高特性阻抗而在实践中广泛应用。其外层为受控阻抗的信号线表面，通过绝缘材料与相邻的参考平面相隔离。

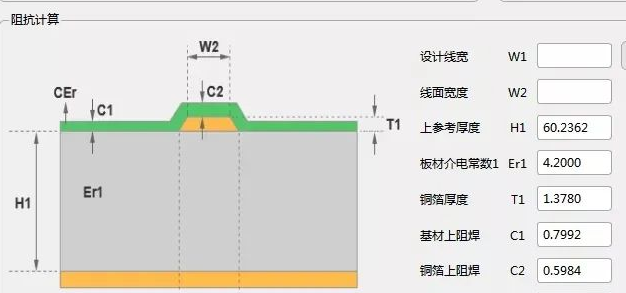

对于表面微带线结构，计算特性阻抗的公式如下：

Z0 = 87 / √(εr + 1.41) × ln[(5.98h) / (0.8w + t)]

其中：
Z0：印刷导线的特性阻抗；
εr：绝缘材料的介电常数；
h：印刷导线与基准面之间的介质厚度；
w：印刷线宽度；
t：印刷电线的厚度。

影响：不同的介电常数会对信号在介质中的传输速度产生显著影响。较高的介电常数会导致信号传输速度降低，反之，较低的介电常数有助于提高信号传输速度。同时，特性阻抗的高低也与介电常数相关，通常需要低介电常数材料来实现高的特性阻抗。

对策：选择具有适当介电常数的PCB基材，如Rogers系列材料，其介电常数在2.2至3.5之间，能够有效减少信号衰减并保持信号完整性。在设计阶段，根据电路要求和信号频率选择最适合的介电常数材料。

导线宽度及厚度

影响：导线宽度的变化会显著影响阻抗值。过宽或过窄的线宽均可能导致阻抗偏离目标值，进而影响信号质量。此外，导线厚度（铜箔厚度）的不均匀，如因电镀不良导致的局部厚度变化，也会引起阻抗波动。

对策：严格按照设计规格控制导线宽度，并确保其在制造过程中的公差控制在允许范围内。确保电镀前导线表面清洁，无残留物和修板油污，以确保电镀均匀，避免局部厚度变化。对于关键信号线，可以考虑使用更严格的工艺控制或采用专门的阻抗控制层来保证阻抗的一致性。

基板厚度与叠层结构

影响：PCB板的总厚度、各层间的距离（即介质厚度）、以及接地平面的位置等都会影响阻抗。这些因素共同决定了信号路径的有效电容和电感，从而影响阻抗值。

对策：在设计阶段进行阻抗计算和仿真，优化叠层结构，包括合理设置信号层与参考平面的距离，确保信号线与相邻接地平面的间距均匀且符合阻抗控制要求。选择适当的基板厚度，兼顾机械强度、散热需求以及阻抗控制要求。

4. 阻焊层厚度与覆盖范围

影响：阻焊层（绿油）的厚度和覆盖面积可能改变线路的有效介电环境，进而影响阻抗。过厚的阻焊层或不恰当的覆盖可能会改变线路与周围介质的相互作用，导致阻抗偏离预期。

对策：精确控制阻焊层的厚度和涂覆工艺，确保其对阻抗的影响在允许范围内。对于阻抗敏感区域，可以采用薄型阻焊或精确控制的阻焊开窗设计，以减少对阻抗的影响。

制造公差与工艺一致性

影响：实际制造过程中不可避免的公差，如钻孔精度、蚀刻偏差、层压对准误差等，都可能导致实际阻抗与设计值存在差异。

对策：与PCB制造商密切合作，了解并选择具备严格公差控制能力的供应商。在设计时预留一定的阻抗裕量，以应对制造公差。对关键批次进行阻抗测试验证，确保批量生产的产品满足阻抗要求。

环境因素

影响：温度、湿度等环境条件的变化会影响材料的介电常数和电阻率，进而影响阻抗。

对策：在设计阶段考虑工作环境对阻抗的影响，必要时进行温湿度敏感性分析。对于应用环境严苛的场合，选择具有稳定介电性能和低热膨胀系数的材料，确保在宽温、湿度变化环境下阻抗稳定。足导线载流量和温升要求，又要取得所需阻抗值。这要求制造商确保线宽满足设计要求，并在公差范围内变化以符合阻抗要求。导线厚度则依据导线所需载流能力和允许温升来确定。为满足生产使用要求，涂层平均厚度通常为25μm。导线厚度等于铜箔厚度加上镀层厚度。需要注意的是，电镀前导线表面应清洁无残留物和修边油墨，以防电镀过程中局部镀铜导致导线厚度改变，影响特性阻抗值。此外，在刷板过程中要避免改变导线厚度，造成阻抗值变化。


在实际生产中，金属丝的宽度和厚度稍有变化，绝缘材料的介电常数，绝缘介质的厚度会导致特性阻抗值发生变化，特性阻抗值也会与其他生产因素相关。因此，为了实现特性阻抗的控制，制造商必须了解影响特性阻抗值变化的因素，掌握实际情况，根据设计师要求调整各种工艺参数，使其在允许的公差范围内变化，以在PCB板上获得所需的阻抗值。
