一文了解陶瓷基板中HTCC，LTCC，DBC，DPC，AMB等工艺

陶瓷基板是指铜箔在高温下直接键合到氧化铝(Al2O3)或氮化铝(AlN)陶瓷基片表面( 单面或双面)上的特殊工艺板。所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。因此，陶瓷基板已成为大功率电力电子电路结构技术和互连技术的基础材料。

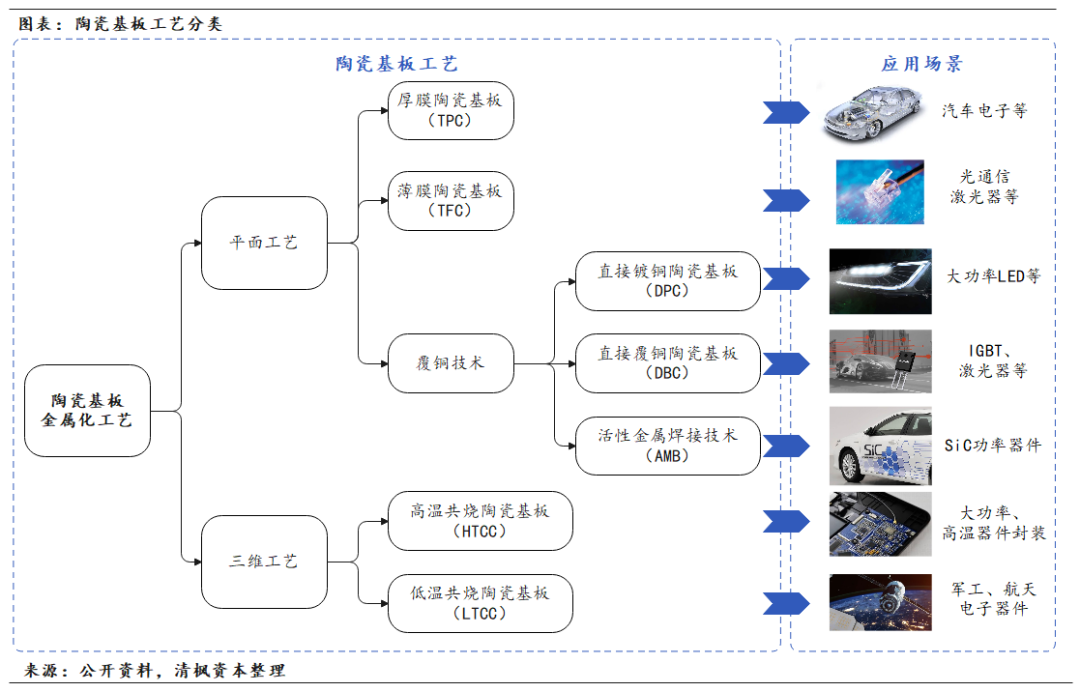

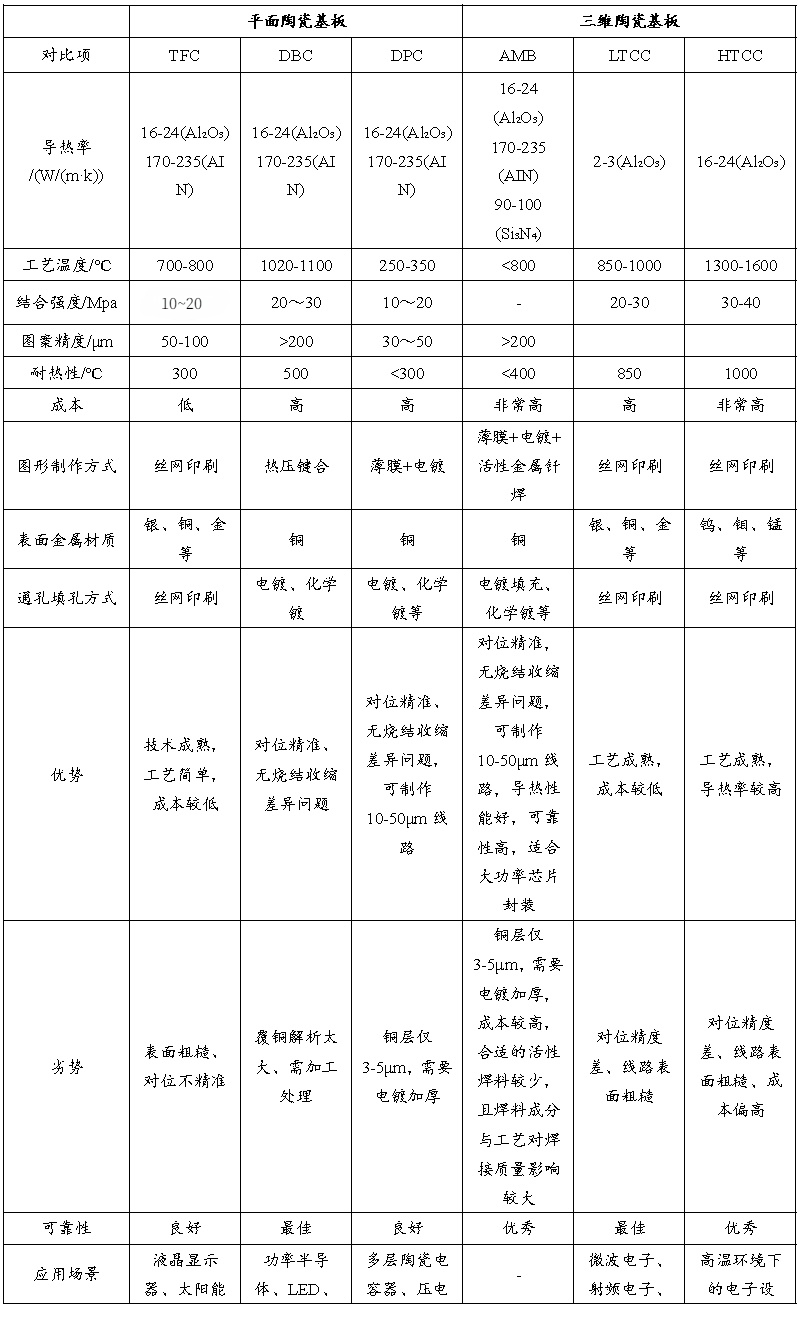

现阶段较普遍的陶瓷散热基板种类有：HTCC，LTCC，DBC，DPC，AMB等。

HTCC（High Temperature Co-fired Ceramic，高温共烧陶瓷）：属于较早发展的技术，是采用陶瓷与高熔点的W、Mo等金属图案进行共烧获得的多层陶瓷基板。但由于烧结温度较高使其电极材料的选择受限，且制作成本相对昂，促使了LTCC的发展。

LTCC（Low Temperature Co-fired Ceramic，低温共烧陶瓷）：LTCC技术共烧温度降至约850℃，通过将多个印有金属图案的陶瓷膜片堆叠共烧，实现电路在三维空间布线。

DPC（Direct Plating Copper，直接镀铜）：是在陶瓷薄膜工艺加工基础上发展起来的陶瓷电路加工工艺。以陶瓷作为线路的基板，采用溅镀工艺于基板表面复合金属层，并以电镀和光刻工艺形成电路。

DBC（Direct Bonded Copper，直接覆铜）：通过热熔式粘合法，在高温下将铜箔直接烧结到Al2O3和AlN陶瓷表面而制成复合基板。

AMB（Active Metal Brazing，活性金属钎焊）：AMB是在DBC技术的基础上发展而来的，在 800℃左右的高温下，含有活性元素 Ti、Zr 的 AgCu 焊料在陶瓷和金属的界面润湿并反应，从而实现陶瓷与金属异质键合。
